110kv变电所工程设计VIP免费

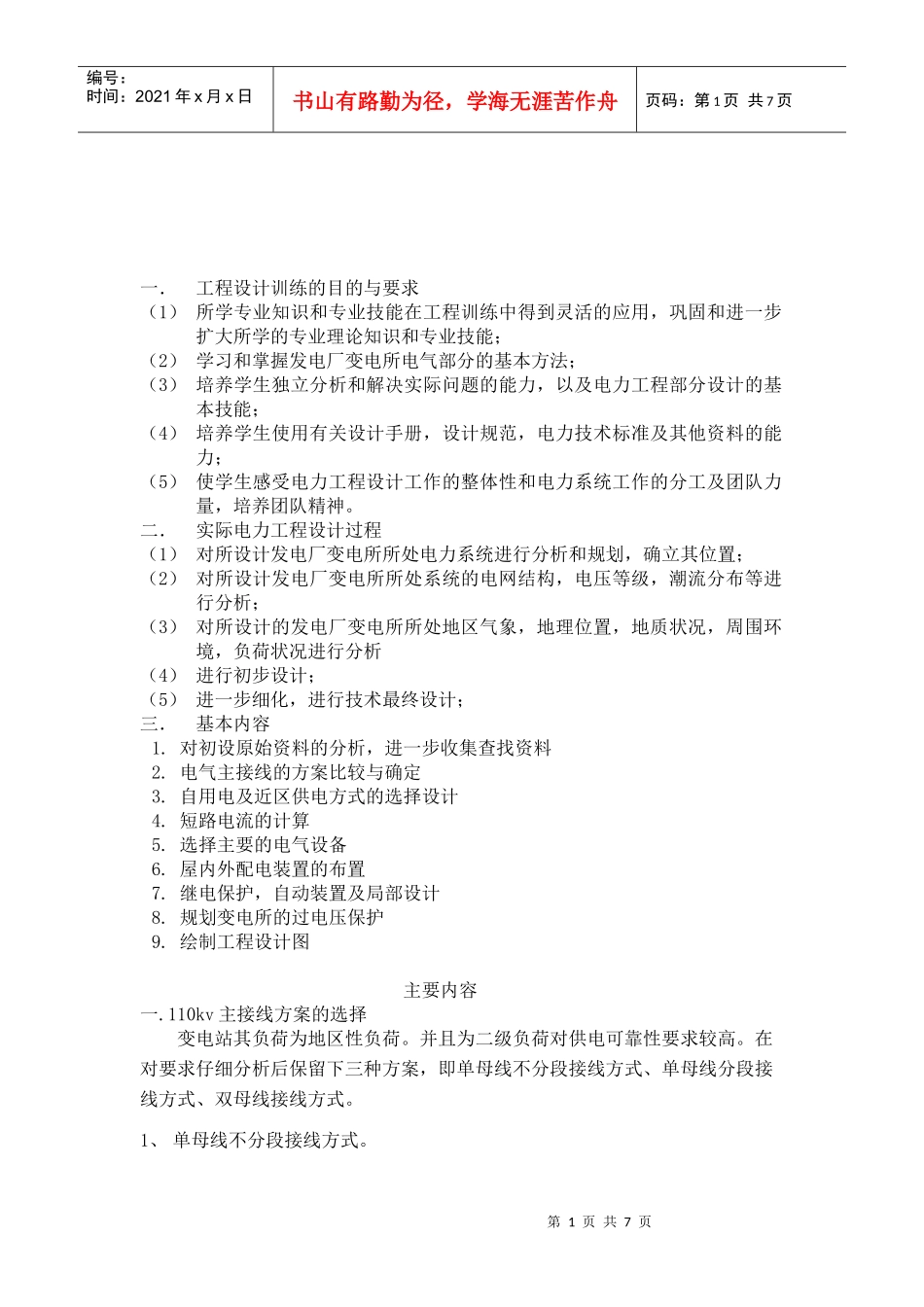

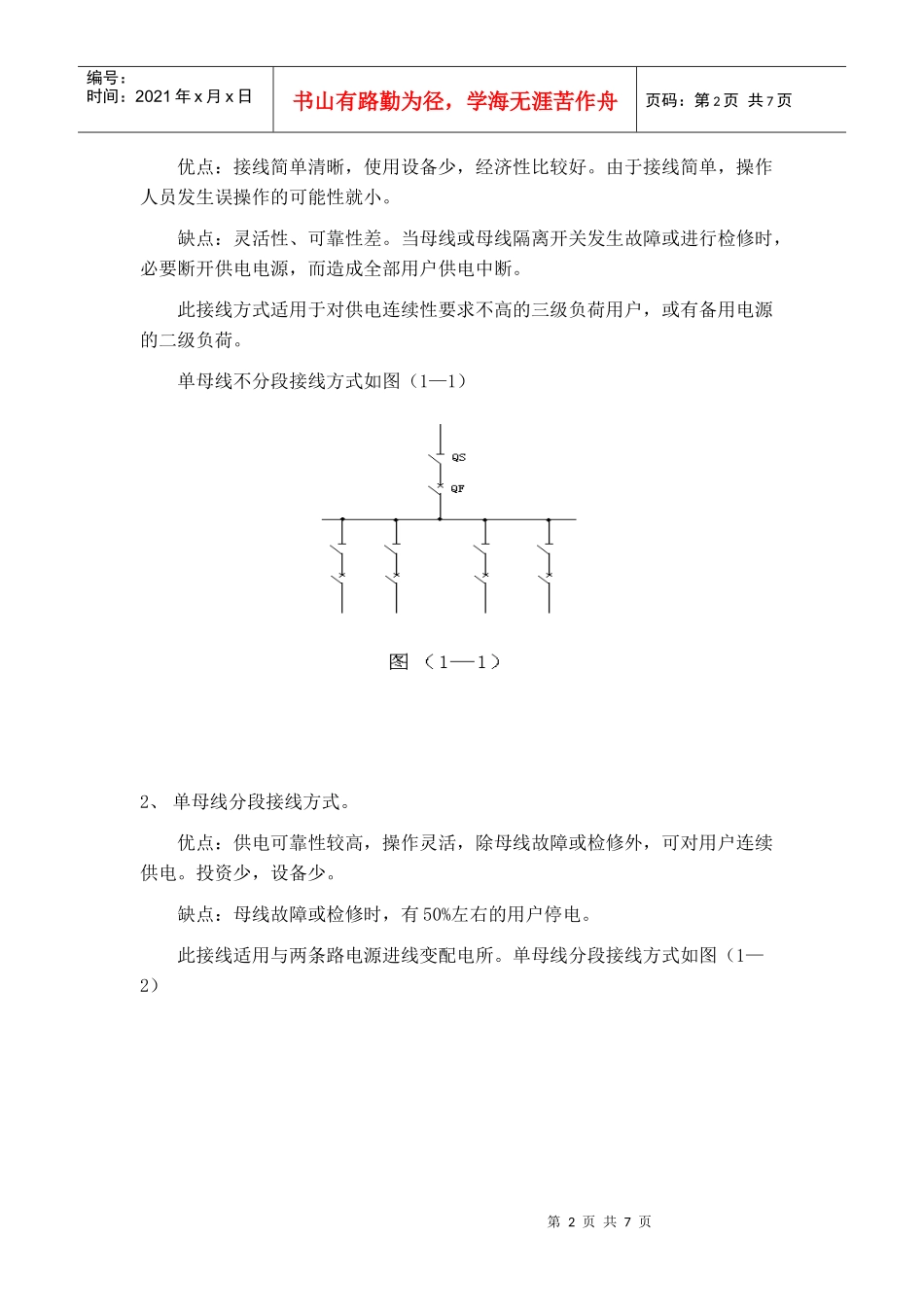

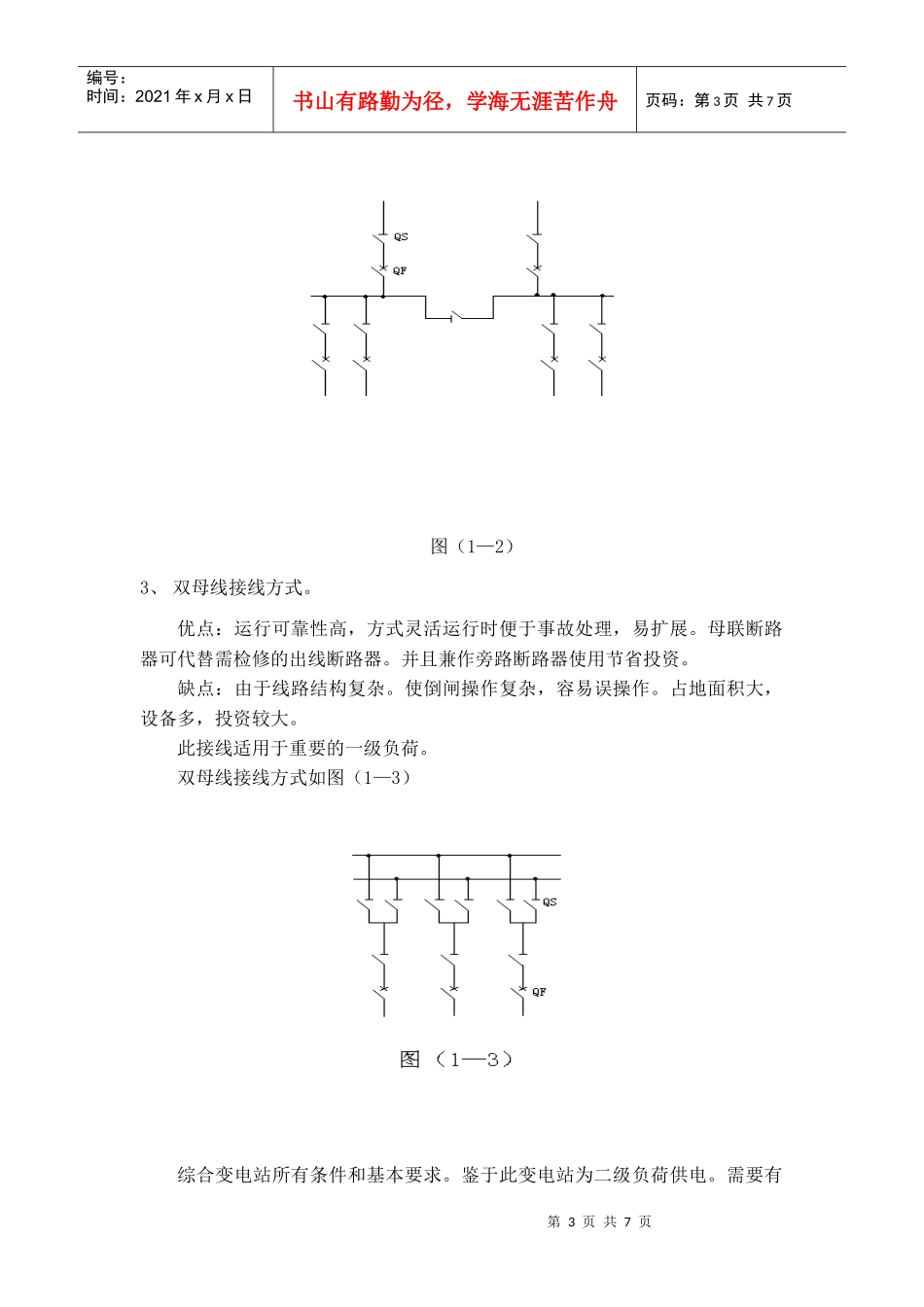

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页一．工程设计训练的目的与要求（1）所学专业知识和专业技能在工程训练中得到灵活的应用，巩固和进一步扩大所学的专业理论知识和专业技能；（2）学习和掌握发电厂变电所电气部分的基本方法；（3）培养学生独立分析和解决实际问题的能力，以及电力工程部分设计的基本技能；（4）培养学生使用有关设计手册，设计规范，电力技术标准及其他资料的能力；（5）使学生感受电力工程设计工作的整体性和电力系统工作的分工及团队力量，培养团队精神。二．实际电力工程设计过程（1）对所设计发电厂变电所所处电力系统进行分析和规划，确立其位置；（2）对所设计发电厂变电所所处系统的电网结构，电压等级，潮流分布等进行分析；（3）对所设计的发电厂变电所所处地区气象，地理位置，地质状况，周围环境，负荷状况进行分析（4）进行初步设计；（5）进一步细化，进行技术最终设计；三．基本内容1.对初设原始资料的分析，进一步收集查找资料2.电气主接线的方案比较与确定3.自用电及近区供电方式的选择设计4.短路电流的计算5.选择主要的电气设备6.屋内外配电装置的布置7.继电保护，自动装置及局部设计8.规划变电所的过电压保护9.绘制工程设计图主要内容一.110kv主接线方案的选择变电站其负荷为地区性负荷。并且为二级负荷对供电可靠性要求较高。在对要求仔细分析后保留下三种方案，即单母线不分段接线方式、单母线分段接线方式、双母线接线方式。1、单母线不分段接线方式。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页优点：接线简单清晰，使用设备少，经济性比较好。由于接线简单，操作人员发生误操作的可能性就小。缺点：灵活性、可靠性差。当母线或母线隔离开关发生故障或进行检修时，必要断开供电电源，而造成全部用户供电中断。此接线方式适用于对供电连续性要求不高的三级负荷用户，或有备用电源的二级负荷。单母线不分段接线方式如图（1—1）2、单母线分段接线方式。优点：供电可靠性较高，操作灵活，除母线故障或检修外，可对用户连续供电。投资少，设备少。缺点：母线故障或检修时，有50%左右的用户停电。此接线适用与两条路电源进线变配电所。单母线分段接线方式如图（1—2）第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页图（1—2）3、双母线接线方式。优点：运行可靠性高，方式灵活运行时便于事故处理，易扩展。母联断路器可代替需检修的出线断路器。并且兼作旁路断路器使用节省投资。缺点：由于线路结构复杂。使倒闸操作复杂，容易误操作。占地面积大，设备多，投资较大。此接线适用于重要的一级负荷。双母线接线方式如图（1—3）综合变电站所有条件和基本要求。鉴于此变电站为二级负荷供电。需要有第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页较高供电可靠性。加上对以后变电站发展的需要和投资上的原因。决定选择单母线分段接线方式设计接线。二．35KV10KV主接线方案选择电压等级为35KV、10KV出线为四回出线，可采用单母线不分段接线方式、单母线分段接线方式、双母线接线方式。考虑经济性的原则保留单母线不分段接线方式和单母线分段接线方式两种接线方案。1、单母线不分段接线方式。优点：接线简单清晰，使用设备少，经济性比较好。由于接线简单，操作人员发生误操作的可能性就小。缺点：灵活性、可靠性差。当母线或母线隔离开关发生故障或进行检修时，必要断开供电电源，而造成全部用户供电中断。此接线方式适用于对供电连续性要求不高的三级负荷用户，或有备用电源的二级负荷。单母线不分段接线方式如图（1—4）图（1—4）2、单母线分段接线方式。优点：供电可靠性较高，操作灵活，除母线故障或检修外，可对用户连续供电。投资少，设备少。缺点：母线故障或检修时，有50%左右的用户停电。此接线适用与两条路电源进线变配电所。第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页单母线分段接线...
