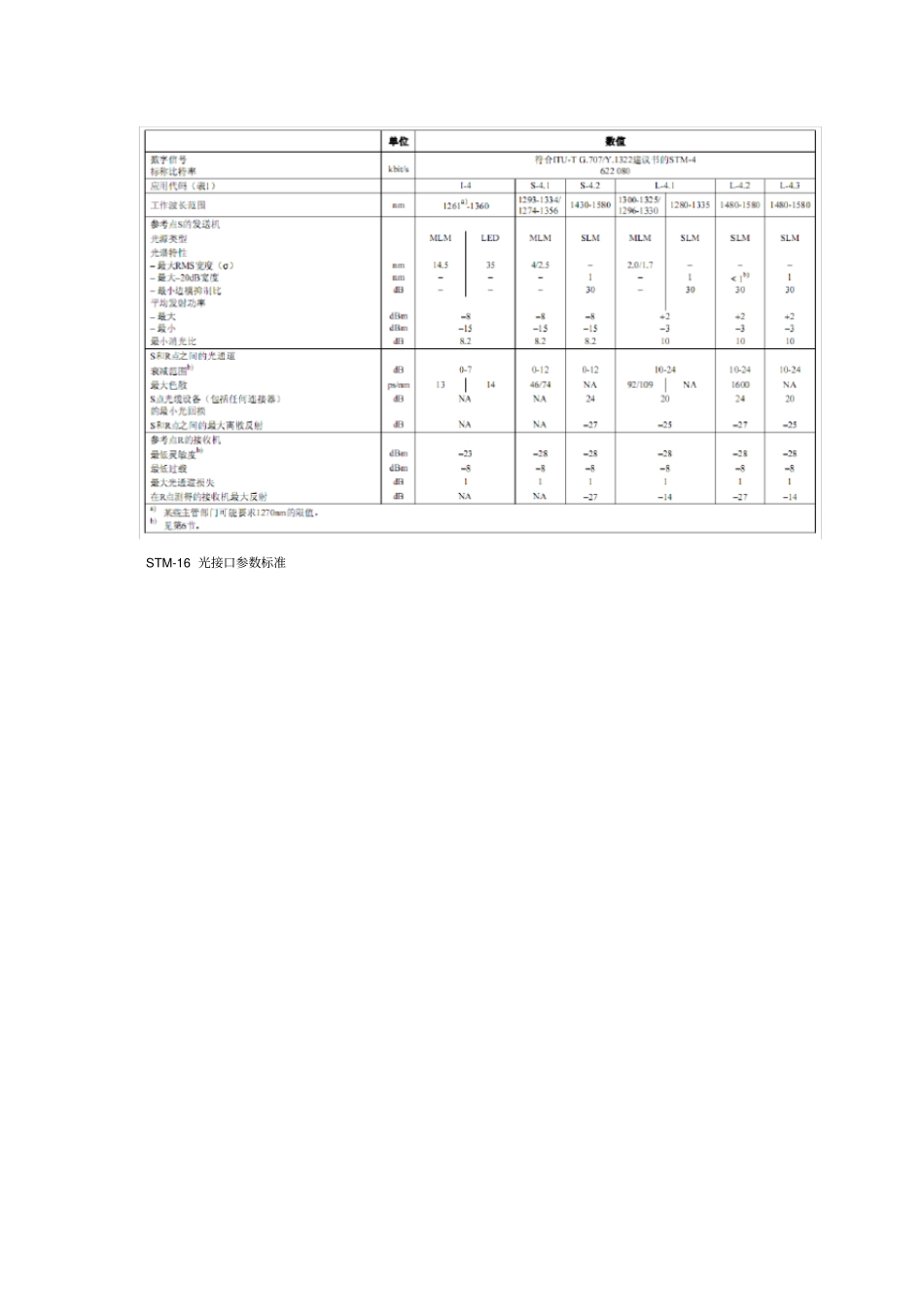

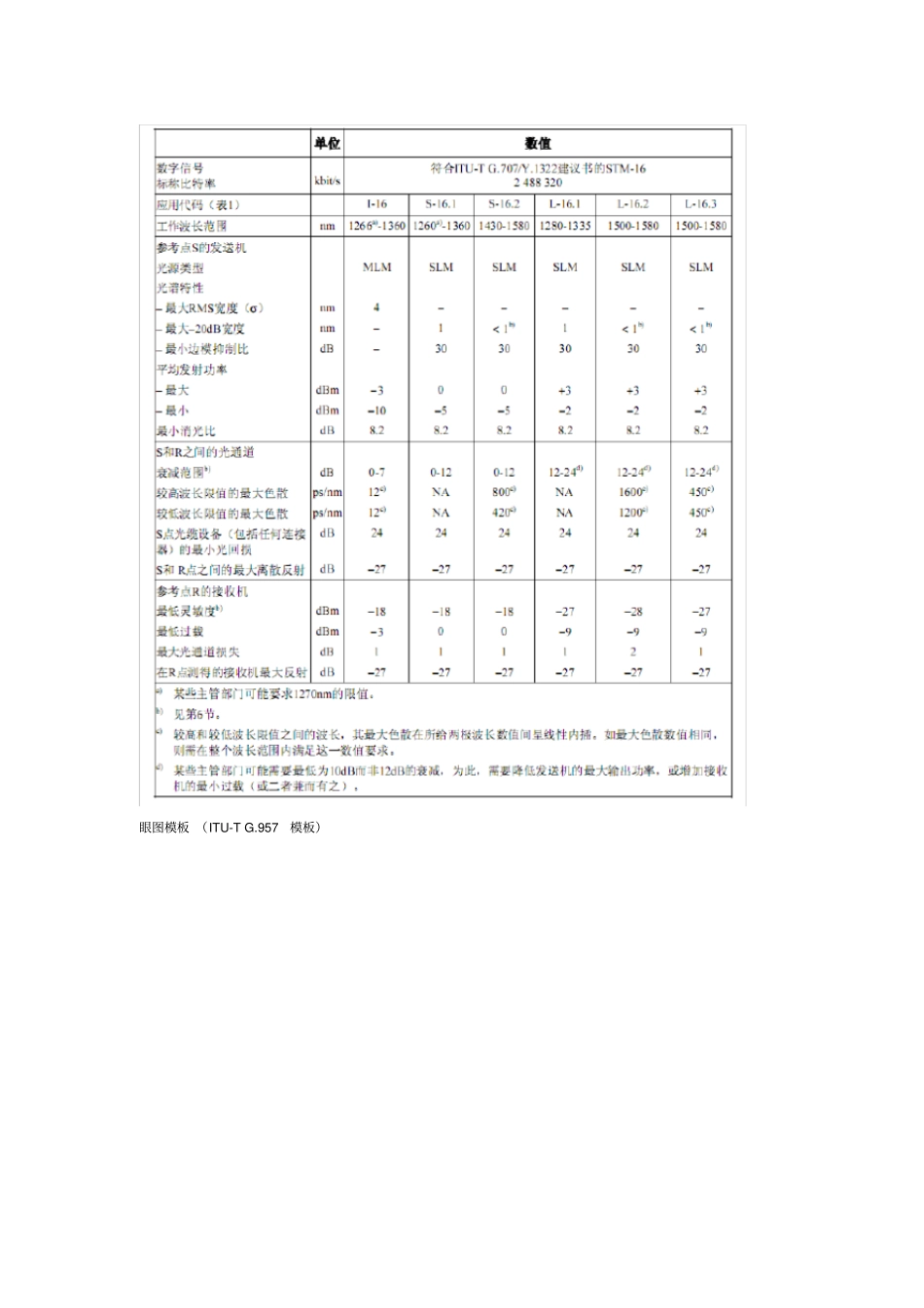

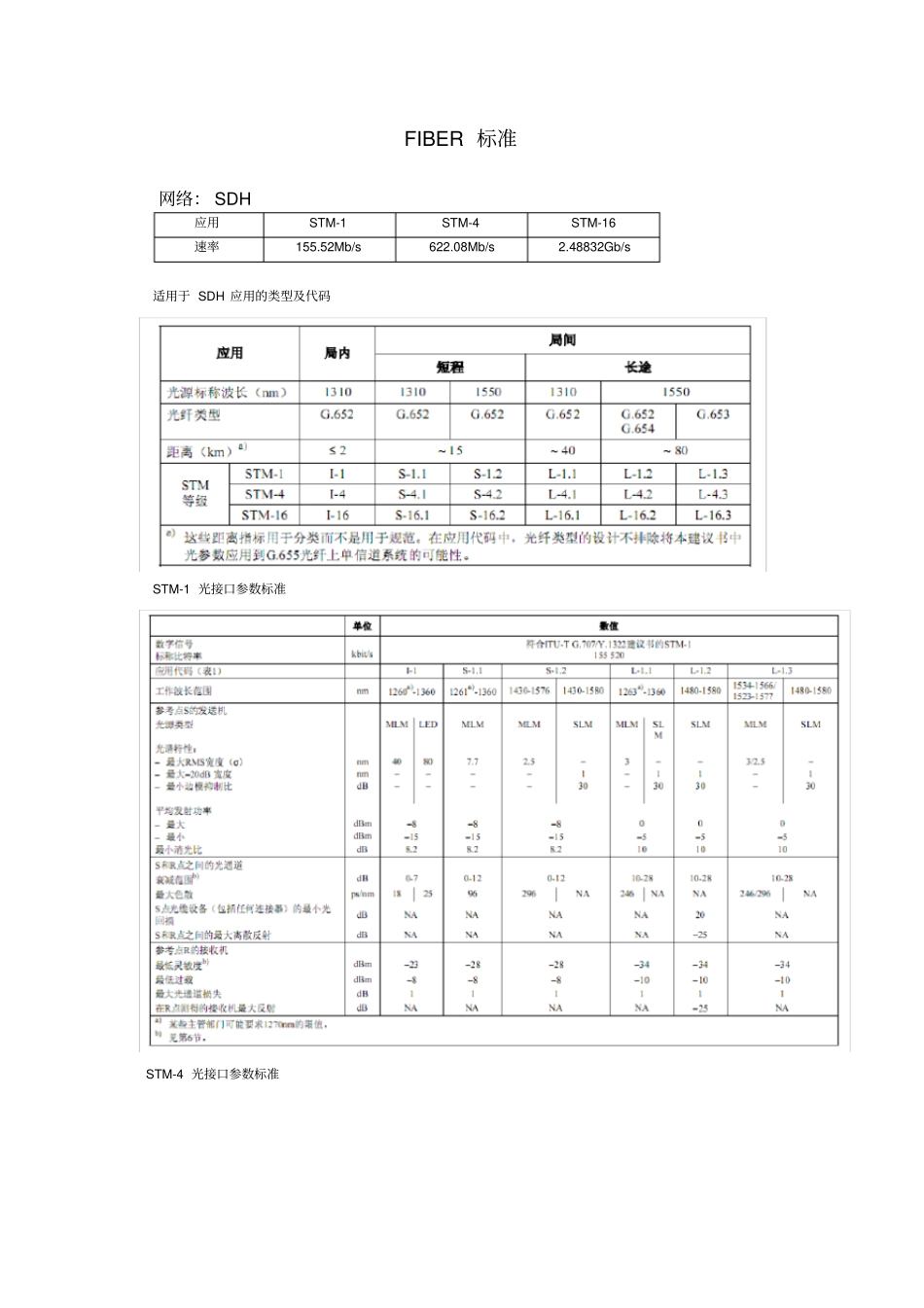

FIBER标准网络：SDH应用STM-1STM-4STM-16速率155.52Mb/s622.08Mb/s2.48832Gb/s适用于SDH应用的类型及代码STM-1光接口参数标准STM-4光接口参数标准STM-16光接口参数标准眼图模板（ITU-TG.957模板）模块：STM-1&STM-41.光发送模块技术要求项目单位技术要求标称比特率kb/s155520（STM-1）&622080(STM-4)局内信息局间通信短距离长距离光源类型LED,MLMMLM.SLMMLM,SLM工作波长范围nm1260～13601260～15801280～1580输出平均光功率dBm-15～-8-5～2消光比dB8.210眼图ITU-TG.957模板2.光接收模块技术要求项目单位技术要求标称比特率kb/s155520（STM-1）&622080(STM-4)工作波长范围nm1000～1650最小灵敏度dBm局内局间STM-1-26-31～-37STM-4-26-31最小过载点dBm-8～-10高温劣化dBSTM-1-1.0STM-4-2.0注：测试条件：误码率是1*10-10PRBS。当光接收模块具有时钟提取功能时，光接收模块的技术要求应增加以下项目。传输特性参数表项目参数单位技术要求输出特性输出抖动UIrms﹤0.01抖动转移dB﹤0.1*抖动容限UIP-PA1﹤0.15、A2﹤1.5*CID功能见附件一注*：A1为?0时的输入噪声幅度。A2为?1时的输入噪声幅度。STM-16光发送模块技术要求项目计量单位技术要求局内局间短程长途距离Km≤2～１５～４０～８０应用代码I-16S-16.1S-16.2L-16.1L-16.2L-16.3光源类型MLMSLMSLMSLMSLMSLM工作波长范围nm1266--13601260--13601430--15801280--13551500--15801500--1580平均发送功率最大dBm－３００＋３＋３＋３最小－１０－５－５－２－２－２最大-20db谱线宽度nm――１＜１１＜１＜１最大均方根谱线宽nm４――――――――――最小边模抑制比dB――３０３０３０３０３０最小消光比dB８．２８．２８．２８．２８．２８．２眼图ITU-TG.957模板光接受模块技术要求项目计量单位技术要求局内局间短程长途距离km≤2～15～40～80应用代码I-16S-16.1S-16.2L-16.1L-16.2L-16.3响应波长范围nm1100～16501100～16501100～16501100～16501100～16501100～1650最低灵敏度dBm-18-18-18-27-28-27最小过载dBm-300-9-9-9接R点的最大反射dB-27-27-27-27-27-27为了实现SDH光通信网的同步和减少误码，光通信网的定时抖动必须满足规定指标要求G.707和G.958规定了2.488320Gbit/s等级光接口的抖动要求接口测量滤波器指标：峰峰值2.488320Gbit/s(1310nm)f1f4:5000Hz~20MHzf2f4:1MHz~20MHzB1:优于0.30UIP-PB2:优于0.10UIP-P2.488320Gbit/s(1550nm)B1:优于0.50UIP-PB2:优于0.10UIP-P网络：PON类别传输方向APONBPONGPONEPON(GEPON)下行速率155.52Mbit/s622.08Mb/s155.52Mbit/s622.08Mb/s1244.16Mbit/s1244.16Mbit/s2488.32Mbit/s1.25Gbit/s波长1550nm1490nm1490nm1490nm上行速率155.52Mbit/s155.52Mbit/s622.08Mb/s155.52Mbit/s622.08Mb/s1244.16Mbit/s2488.32Mbit/s1.25Gbit/s波长1310nmAPON&BPONODN的物理媒介从属层的参数项目单位规范光纤类型–ITU-TG.652建议书衰减范围（ITU-TG.982建议书）dBA类：5-20B类：10-25C类：15-30光通道损耗差dB15最大光通道代价dB1最大光通道代价dB20S/R和R/S点之间最大光纤距离km20所支持的最小分支比–受通道损耗和ONU寻址极限制约。用无源分支器的PON（16或32路分支）双向传输–1纤WDM或2纤155Mbit/s下行方向光接口参数项目单位单纤双纤OLT发送器（光接口Old）标称比特率Mbit/s155.52155.52工作波长nm1480-15801260-1360线路码－扰码NRZ扰码NRZ发送器眼图模板－图一图一设备的最大反射，在发送器波长测量dBNANA在Old和OluODN的最小ORL（注1和2）dB大于32大于32ODN类别B类C类B类C类最小平均馈入功率dBm4242最大平均馈入功率dBm2413发送器没有输入的馈入功率dBmNANA消光比dB大于10大于10发送器的光功率容限dB大于15大于15MLM激光器—最大RMS宽度nm1.85.8SLM激光器—最大20dB带宽（注3）nm11SLM激光器—最小边模抑制比dB3030ONU接收器（光接口Ord）设备的最大反射，在接收器波长测量dB小于20小于20ODN类别B类C类B类C类最小灵敏度dBm30333033最小过载dBm811912连续同一数字免疫性bit大于72大于72抖动容限－图三图三反射光功率的容限dB小于10小于10注1—“在Oru和Ord以及Olu和Old点ODN的最小ORL”的值在附录I/G.98...
