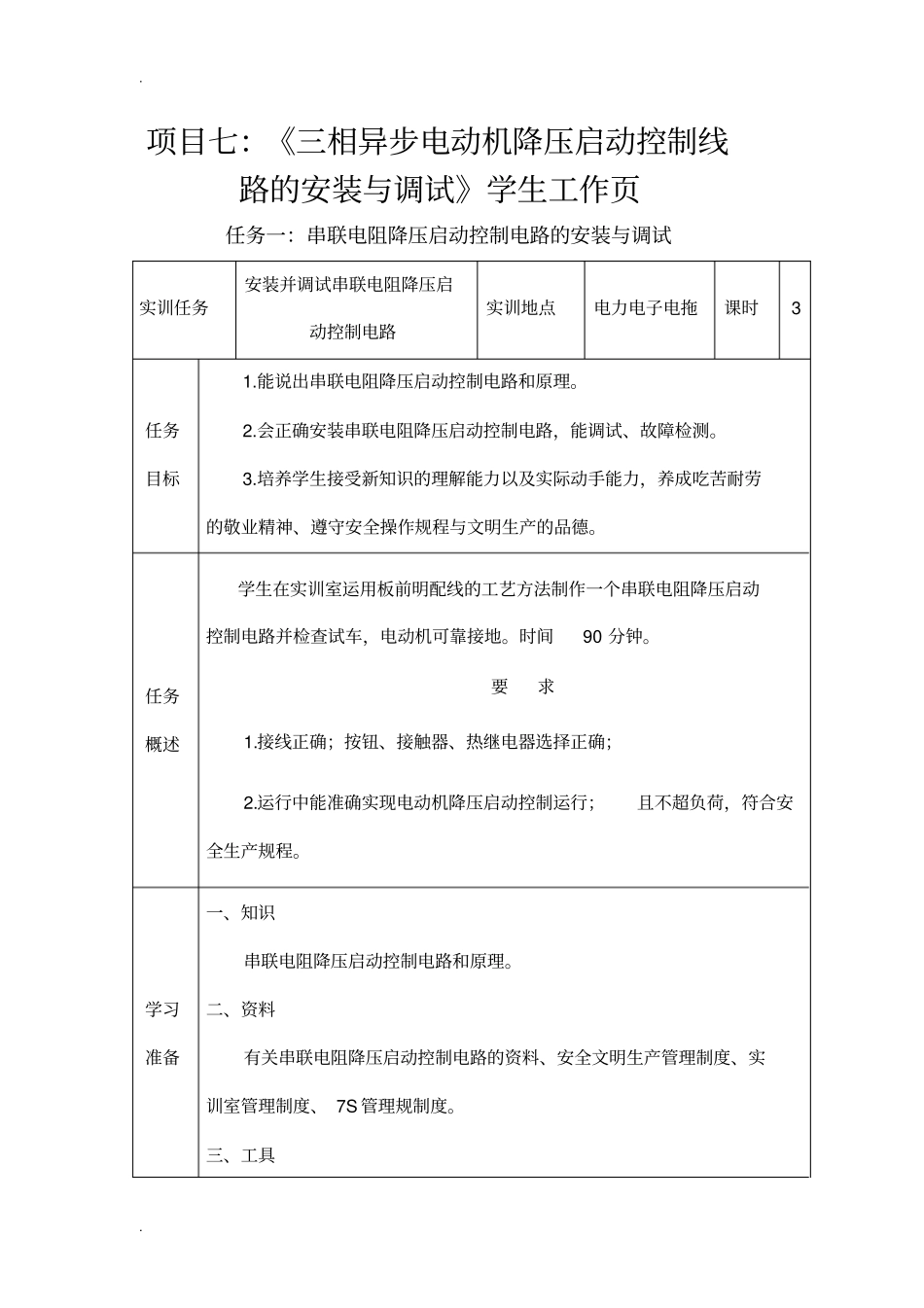

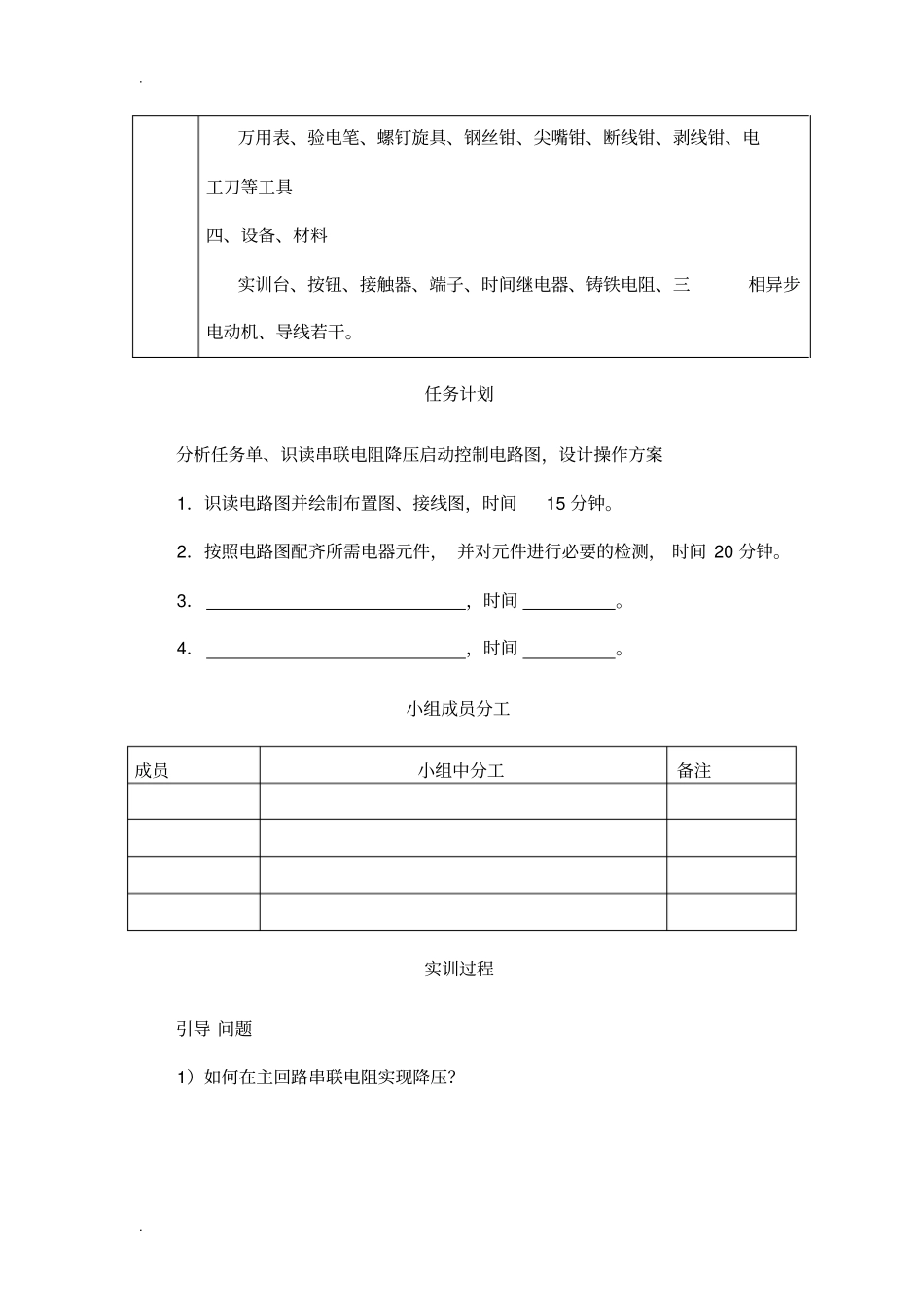

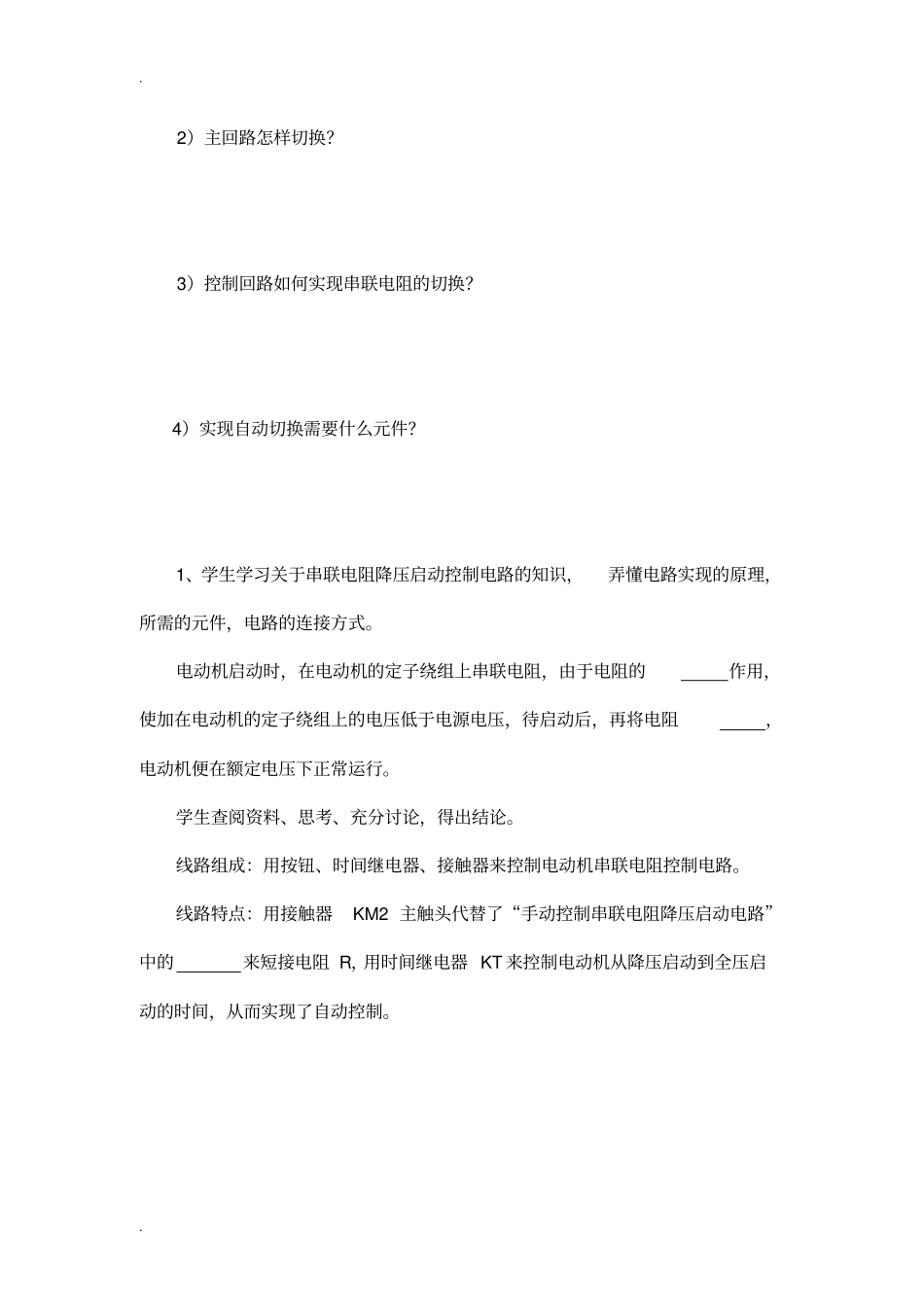

..项目七：《三相异步电动机降压启动控制线路的安装与调试》学生工作页任务一：串联电阻降压启动控制电路的安装与调试实训任务安装并调试串联电阻降压启动控制电路实训地点电力电子电拖课时3任务目标1.能说出串联电阻降压启动控制电路和原理。2.会正确安装串联电阻降压启动控制电路，能调试、故障检测。3.培养学生接受新知识的理解能力以及实际动手能力，养成吃苦耐劳的敬业精神、遵守安全操作规程与文明生产的品德。任务概述学生在实训室运用板前明配线的工艺方法制作一个串联电阻降压启动控制电路并检查试车，电动机可靠接地。时间90分钟。要求1.接线正确；按钮、接触器、热继电器选择正确；2.运行中能准确实现电动机降压启动控制运行；且不超负荷，符合安全生产规程。学习准备一、知识串联电阻降压启动控制电路和原理。二、资料有关串联电阻降压启动控制电路的资料、安全文明生产管理制度、实训室管理制度、7S管理规制度。三、工具..万用表、验电笔、螺钉旋具、钢丝钳、尖嘴钳、断线钳、剥线钳、电工刀等工具四、设备、材料实训台、按钮、接触器、端子、时间继电器、铸铁电阻、三相异步电动机、导线若干。任务计划分析任务单、识读串联电阻降压启动控制电路图，设计操作方案1．识读电路图并绘制布置图、接线图，时间15分钟。2．按照电路图配齐所需电器元件，并对元件进行必要的检测，时间20分钟。3．，时间。4．，时间。小组成员分工成员小组中分工备注实训过程引导问题1）如何在主回路串联电阻实现降压？..2）主回路怎样切换？3）控制回路如何实现串联电阻的切换？4）实现自动切换需要什么元件？1、学生学习关于串联电阻降压启动控制电路的知识，弄懂电路实现的原理，所需的元件，电路的连接方式。电动机启动时，在电动机的定子绕组上串联电阻，由于电阻的作用，使加在电动机的定子绕组上的电压低于电源电压，待启动后，再将电阻，电动机便在额定电压下正常运行。学生查阅资料、思考、充分讨论，得出结论。线路组成：用按钮、时间继电器、接触器来控制电动机串联电阻控制电路。线路特点：用接触器KM2主触头代替了“手动控制串联电阻降压启动电路”中的来短接电阻R，用时间继电器KT来控制电动机从降压启动到全压启动的时间，从而实现了自动控制。..只要调整好KT触头动作时间，电动机由降压启动切换成全压运行的过程就能准确可靠自动完成。2、熟悉电气原理图，分析控制电路实现电动机顺序控制线路的控制关系。根据控制电路的顺序控制电气原理图绘制控制电路实现电动机顺序控制线路电器元件布置图、电气安装接线图布置图接线图..3、学生按表选择所用电器元件并检验型号及性能。电动机串电阻降压起动控制的实训设备和元件明细表检查交流接触器、时间继电器、电阻器等元器件是否完好。电器元件检测记录测量项目测量值是否合格动作前动作后启动按钮常开触头常闭触头停止按钮常闭触头交流接触器主触头辅助常开辅助常闭线圈时间继电器线圈代号名称型号规格数量M三相异步电动机Y-132S-45.5kW、380V、△接法、11.6A1QS组合开关HZ10-25/3三极、25A1FU1熔断器RL1-60/25500V、60A、配熔体25A3FU2熔断器RL1-15/2500V、15A、配熔体2A2KM交流接触器CJ10-2020A、线圈电压380V2KT时间继电器JS7-2A线圈电压380V1FR热继电器JR16-20/3三极、20A、整定电流8.8A1SB按钮LA4-3H保护式、500V、5A、按钮数33XT端子板JX2-1015500V、10A、20节1R铸铁电阻ZX1、ZX23主电路导线BVR-1.51.5mm2(7×0.25mm)若干控制电路导线BVR-1.01mm2(7×0.43mm)若干..延时断开触头延时闭合触头瞬动触头热继电器L1L2L3熔断器铸铁电阻4、按照电器元件布置图固定电器元件。各元件的安装位置应整齐、匀称，间距合理。紧固各元件时要，紧固程度适当。操作心得：5、学生按电气安装接线图接线。..注意接线要牢固，接触要良好，文明操作。关键技术：该线路的主电路中，KM2的二对主触头不是直接并接在启动电阻R两端，而是把接触器KMl的也并接了进去，这样接触器KMl和时间继电器KT只作短时间的降压启动用，待电动机全压运转后就全部从线路中切除，从而延长了接触器KMl和时间继电器KT的使用寿命，节省了电能，提高了电路和可靠性。技术指导...
