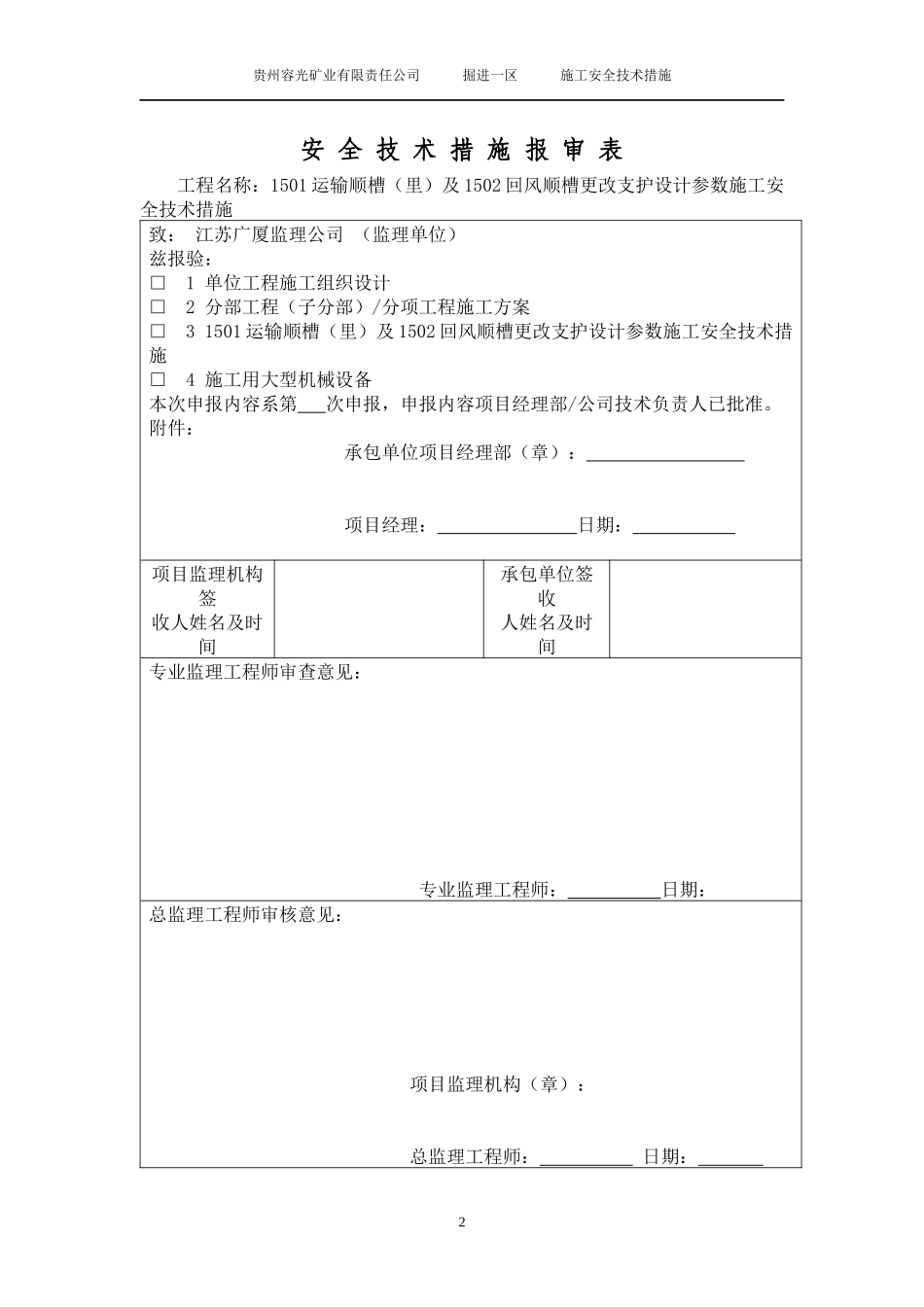

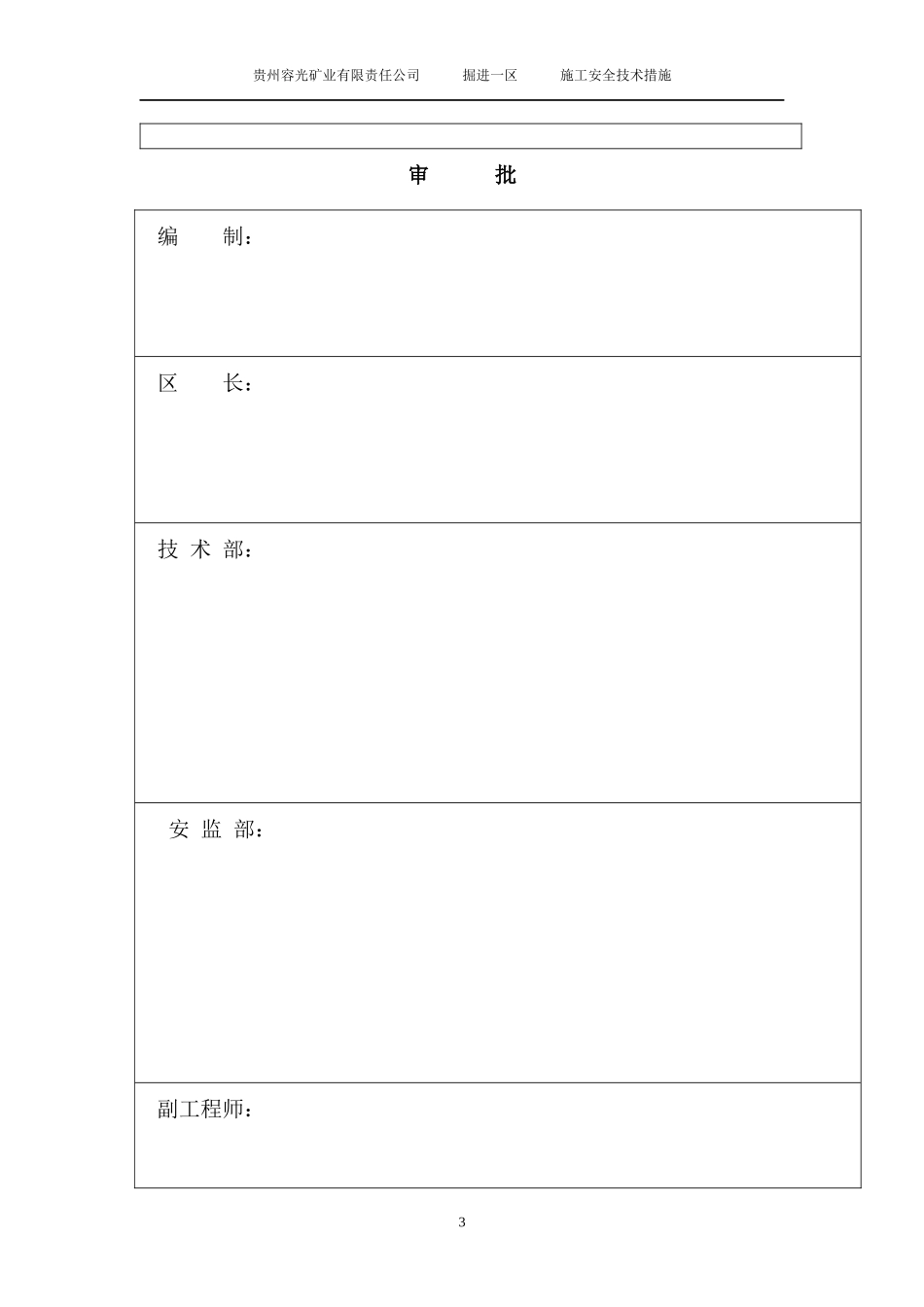

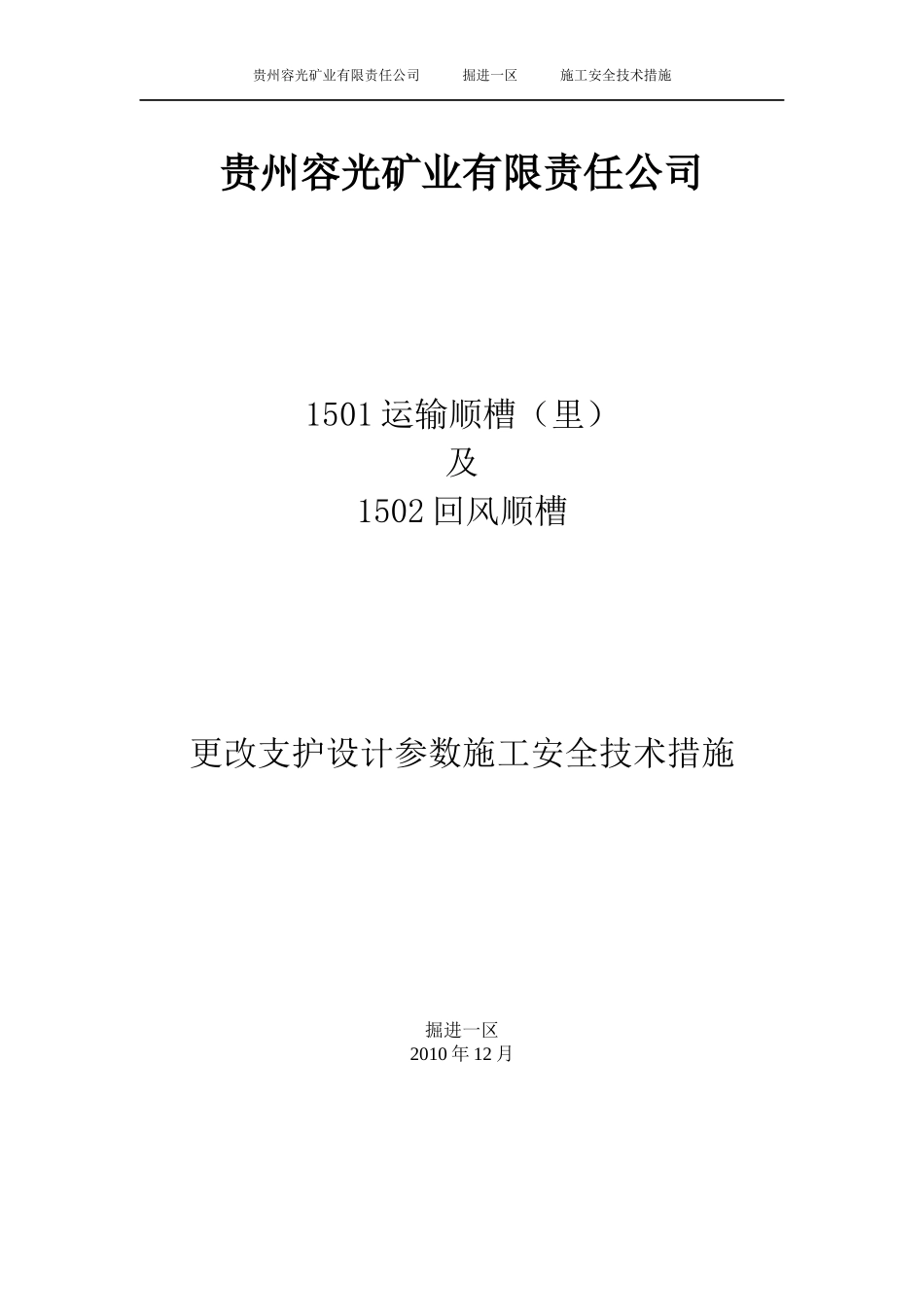

贵州容光矿业有限责任公司掘进一区施工安全技术措施贵州容光矿业有限责任公司1501运输顺槽（里）及1502回风顺槽更改支护设计参数施工安全技术措施掘进一区2010年12月贵州容光矿业有限责任公司掘进一区施工安全技术措施安全技术措施报审表工程名称：1501运输顺槽（里）及1502回风顺槽更改支护设计参数施工安全技术措施致：江苏广厦监理公司（监理单位）兹报验：□1单位工程施工组织设计□2分部工程（子分部）/分项工程施工方案□31501运输顺槽（里）及1502回风顺槽更改支护设计参数施工安全技术措施□4施工用大型机械设备本次申报内容系第次申报，申报内容项目经理部/公司技术负责人已批准。附件：承包单位项目经理部（章）：项目经理：日期：项目监理机构签收人姓名及时间承包单位签收人姓名及时间专业监理工程师审查意见：专业监理工程师：日期：总监理工程师审核意见：项目监理机构（章）：总监理工程师：日期：2贵州容光矿业有限责任公司掘进一区施工安全技术措施审批编制：区长：技术部：安监部：副工程师：3贵州容光矿业有限责任公司掘进一区施工安全技术措施1501运输顺槽（里）及1502回风顺槽更改支护设计参数施工安全技术措施编号：RGMK-JJYQ-2010-12-6发放号：一、概况：1501运输顺槽（里）及1502回风顺槽巷道净宽4.0m，中线净高2.4m，由于顶板压力大，原支护方式不能满足要求，为了加强巷道支护，需变更设计。经领导研究决定，1501运输顺槽（里）及1502回风顺槽由原来锚梁网加Φ=15.24mm，L=10300mm的小孔径预应力单排锚索支护更改为Φ=21.6mm，L=10300mm双排预应力锚索支护，锚索间、排距为2000×3200mm，其他支护方式不改变。为确保施工安全，特编制如下措施：二、变更依据：（一）按锚索直径15.24mm进行计算1.计算锚索理论参数：L=La+Lb+Lc+Ld式中L—锚索总长度，m；La—锚索深入到较稳定岩层的长度，m；Lb—需要悬吊的不稳定岩层厚度，取8m；Lc—上托盘和锚具的厚度，0.2mLd—需要外露的张拉长度，取0.15-0.25m。锚索锚固长度：La≥K×d1×fa/4fc式中K—安全系数，取K=1.5；4贵州容光矿业有限责任公司掘进一区施工安全技术措施d1—锚索钢绞线直径，取15.24mm；fa—钢绞线抗拉强度，N/mm2（1860MPa，合1426.05N/mm2）；fc—锚索与锚固剂的粘合强度，取10N/mm2。则La≥K×d1×fa/4fc=1.5×15.24×1426.05/4×10=0.814m取La=1.0m，则L=La+Lb+Lc+Ld=1.0+8+0.2+0.2=9.4m。2.锚索排距理论计算：L≤nF2/[BHγ-（2F1sinθ）/L1]式中L---锚索排距，m；B---巷道最大冒落宽度，取4.2m；H---巷道最大帽落高度，取2m；（最大取锚杆长度）γ---岩体容重，砂岩21.58-26.59kN/m3，页岩22.56-25.70kN/m3，煤11.77-13.72kN/m3（包括顶煤+直接顶）L1---锚杆排距,取0.8m,F1---锚杆锚固力,取70kN；F2---锚索极限承载力,230kN;θ---角锚杆与巷道顶板的夹角,75°;n---锚索排数,取1。L≤230/4.2×2×24.13-（2×70×0.966）/0.8=6.8m。3.锚索倾角：垂直顶板布置。4.锚索的数目确定：N=K*W/P断式中N—锚索数目；K—安全系数，一般取1.5；P断—锚索的最低破断率，一般取260kN；W—被吊岩石的自重，kN。W=B×∑h×∑r×D式中B—巷道掘进宽度，按最大宽度4.2m进行计算；∑h—悬吊岩石厚度，取2m；∑r—悬吊岩石平均容重，24.13kN/m3；D—锚索间排距取5m。则W=B×∑h×∑r×D=4.2×2×24.13×5=1013.46kN；N=1.5×1013.46/260=5.85根。通过以上计算可知，直径15.24mm的锚索破断力和承载力不满足要求，单排锚索不能满足巷道支护要求，锚索排距不合理。现采用直径21.6mm的锚索进5贵州容光矿业有限责任公司掘进一区施工安全技术措施行验算锚索破断力、承载力及间排距，具体如下：（二）按锚索直径21.6mm进行验算1.锚索排距理论计算：L≤nF2/[BHγ-（2F1sinθ）/L1]式中L---锚索排距，m；B---巷道最大冒落宽度，取4.2m；H---巷道最大帽落高度，取2m；（最大取锚杆长度）γ---岩体容重，砂岩21.58-26.59kN/m3，页岩22.56-25.70kN/m3，煤11.77-13.72kN/m3（包括顶煤+直接顶）L1---锚杆排距,取0.8m,F1---锚杆锚固力,取70kN；F2---锚索极限承载力,454kN;θ---角锚杆与巷道顶板的夹角,75°;n---锚索排数,取1...
