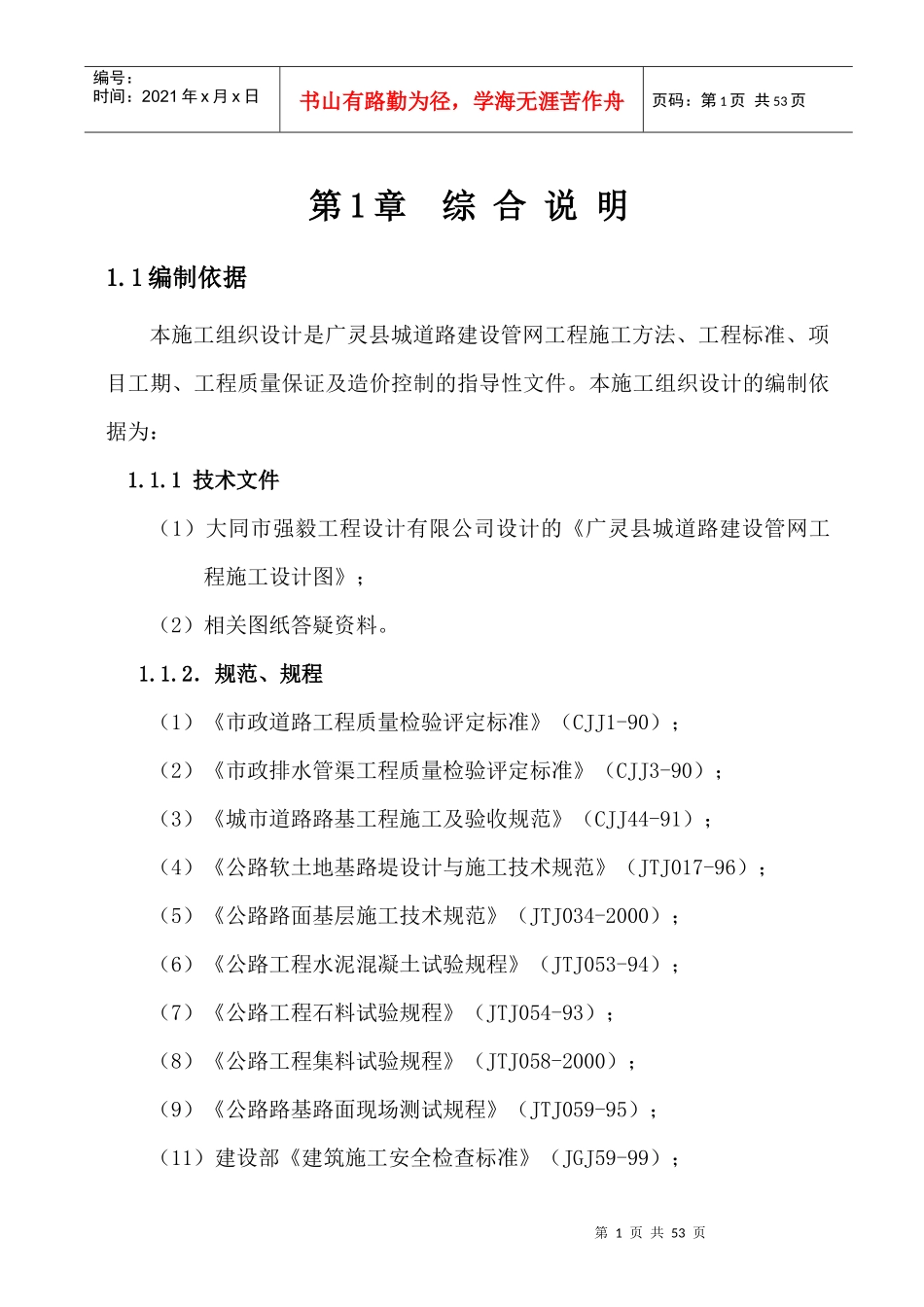

第1页共53页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共53页第1章综合说明1.1编制依据本施工组织设计是广灵县城道路建设管网工程施工方法、工程标准、项目工期、工程质量保证及造价控制的指导性文件。本施工组织设计的编制依据为:1.1.1技术文件(1)大同市强毅工程设计有限公司设计的《广灵县城道路建设管网工程施工设计图》;(2)相关图纸答疑资料。1.1.2.规范、规程(1)《市政道路工程质量检验评定标准》(CJJ1-90);(2)《市政排水管渠工程质量检验评定标准》(CJJ3-90);(3)《城市道路路基工程施工及验收规范》(CJJ44-91);(4)《公路软土地基路堤设计与施工技术规范》(JTJ017-96);(5)《公路路面基层施工技术规范》(JTJ034-2000);(6)《公路工程水泥混凝土试验规程》(JTJ053-94);(7)《公路工程石料试验规程》(JTJ054-93);(8)《公路工程集料试验规程》(JTJ058-2000);(9)《公路路基路面现场测试规程》(JTJ059-95);(11)建设部《建筑施工安全检查标准》(JGJ59-99);第2页共53页第1页共53页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共53页(12)山西省建委《山西省建筑工程文明施工检查评分细则》1.2编制原则1.结合实际,突出重点,兼顾一致,周密部署,合理安排。2.平行流水、均衡作业,网络技术控制,保证工期。3.规划创优,方案切实,措施到位,确保质量。4.推广使用新技术、新工艺、新材料。1.3工程概况1.3.1工程概况工程名称:广灵县城道路建设管网工程工程地点:广灵县城工程规模:主要包括排水管安装、管基础及接口、检查井砌筑等。其中污水主管总量为13945.98米,支管总量为936.63米,雨水主管总量为12129.35米,支管总量为5044.23米。排水体制采用污水分流排水体制;雨水主干管沿道路中线布置,管道采用双壁波纹管。工程现场:建筑主体结构已完工,已基本完成“三通一平”。施工工期:47日历天。(2010年11月15日至2010年12月15日)1.3.2主要工程量概述广灵县城道路建设管网工程位于广灵县。道路工程:7cm厚粗式沥青+3cm厚细式沥青路面约各452平方米,18cm厚道路砼约为452平方米,级配第3页共53页第2页共53页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共53页碎石约128立方米。给排水工程:D300排水管73米,D400排水管62米,D500排水管50米,圆检查井10座,平篦雨水井9座。50立方米化粪器一座。各种花岗岩路侧石共198米,清运建筑垃圾200立方米。1.3.3施工条件1.3.3.1交通条件待建工程场地平整、对外交通较为便利,但地处市中心,需加强协调城管、交管等各部门关系。1.3.3.2水、电、通讯条件现场已接通水电,但源头不够满足工程施工。须从新增加水,电源头。施工用电采用系统电网电源,就近接入供电单位提供的供电点电源。另自备125匝75千瓦柴油发电机组作备用。当地通讯发达,就近接入当地通讯网络,移动通讯讯号良好。另公司管理人员各配备对讲机一台作为补充通讯网络。1.3.3.3劳动力组织工程施工绝大部分机械作业所需的操作人员均来自企业内部,工人大部份是本企业内有多年市政工程施工经验的民工,各工种员工约150人,确保项目劳动力稳定。1.3.4施工材料供应工程用砂、石考虑在武汉市附近砂石场采购,用15m3以上的自卸车运输材料,工程土石方开挖回填量较小,开挖的土方考虑就近弃运。水泥、钢第4页共53页第3页共53页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共53页材、灰沙砖、排水管等建筑材料在附近的区镇和市区内均可采购,运距4~20km不等,水泥和排水管经市场比较,选择品牌较好,品质优良,性价比较高的知名公司产品。1.3.5主要技术标准及结构设计形式1.3.5.1路幅布置道路宽度为4.0米,单幅路幅。1.3.5.2、路面结构道路面:路基采用素土分层回填分层碾压至设计要求密实度,级配碎石厚度25cm底基层,18cm厚抗拆强度4.0Mpa水泥混凝土基层,7cm厚粗式沥青厚+3cm细式沥青路面结构层。1.3.5.3、排水管①管材:采用双壁波纹管。②管道接口:采用承插管胶圈接口。③管道基础:雨水管、污水管基础均采用排水管砂石...
