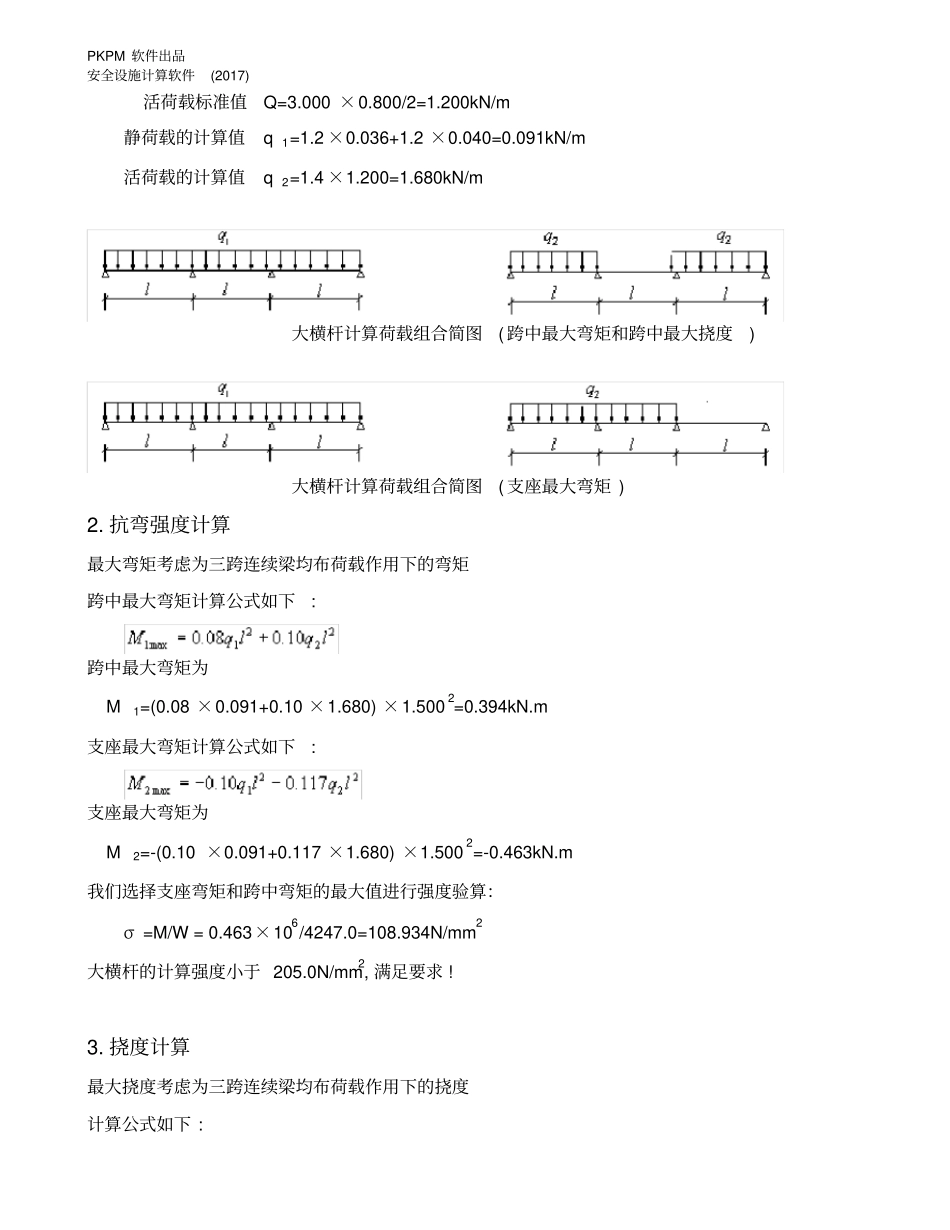

PKPM软件出品安全设施计算软件(2017)型钢悬挑脚手架计算书依据规范:《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-2010计算参数:钢管强度为205.0N/mm2，钢管强度折减系数取1.00。双排脚手架，搭设高度16.0米，立杆采用单立管。立杆的纵距1.50米，立杆的横距0.80米，内排架距离结构0.30米，立杆的步距1.80米。采用的钢管类型为φ48×2.8，连墙件采用2步3跨，竖向间距3.60米，水平间距4.50米。施工活荷载为3.0kN/m2，同时考虑2层施工。脚手板采用竹笆片，荷载为0.10kN/m2，按照铺设4层计算。栏杆采用冲压钢板，荷载为0.16kN/m，安全网荷载取0.0100kN/m2。脚手板下大横杆在小横杆上面，且主结点间增加一根大横杆。基本风压0.30kN/m2，高度变化系数1.2500，体型系数0.6000。悬挑水平钢梁采用16号工字钢，建筑物外悬挑段长度1.40米，建筑物内锚固段长度1.80米，支承点到锚固中心点距离为1.40米。悬挑水平钢梁采用悬臂式结构，没有钢丝绳或支杆与建筑物拉结。钢管惯性矩计算采用I=π(D4-d4)/64，抵抗距计算采用W=π(D4-d4)/32D。一、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。1.均布荷载值计算大横杆的自重标准值P1=0.036kN/m脚手板的荷载标准值P2=0.100×0.800/2=0.040kN/mPKPM软件出品安全设施计算软件(2017)活荷载标准值Q=3.000×0.800/2=1.200kN/m静荷载的计算值q1=1.2×0.036+1.2×0.040=0.091kN/m活荷载的计算值q2=1.4×1.200=1.680kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.091+0.10×1.680)×1.5002=0.394kN.m支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.091+0.117×1.680)×1.5002=-0.463kN.m我们选择支座弯矩和跨中弯矩的最大值进行强度验算：σ=M/W=0.463×106/4247.0=108.934N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:PKPM软件出品安全设施计算软件(2017)静荷载标准值q1=0.036+0.040=0.076kN/m活荷载标准值q2=1.200kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.076+0.990×1.200)×1500.04/(100×2.06×105×101928.7)=2.988mm大横杆的最大挠度小于1500.0/150与10mm,满足要求!二、小横杆的计算小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。用大横杆支座的最大反力计算值，在最不利荷载布置下计算小横杆的最大弯矩和变形。1.荷载值计算大横杆的自重标准值P1=0.036×1.500=0.053kN脚手板的荷载标准值P2=0.100×0.800×1.500/2=0.060kN活荷载标准值Q=3.000×0.800×1.500/2=1.800kN荷载的计算值P=1.2×0.053+1.2×0.060+1.4×1.800=2.656kN小横杆计算简图2.抗弯强度计算最大弯矩考虑为小横杆自重均布荷载与荷载的计算值最不利分配的弯矩和均布荷载最大弯矩计算公式如下:集中荷载最大弯矩计算公式如下:PKPM软件出品安全设施计算软件(2017)M=(1.2×0.036)×0.8002/8+2.656×0.800/4=0.535kN.mσ=M/W=0.535×106/4247.0=125.873N/mm2小横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为小横杆自重均布荷载与荷载的计算值最不利分配的挠度和均布荷载最大挠度计算公式如下:集中荷载最大挠度计算公式如下:小横杆自重均布荷载引起的最大挠度V1=5.0×0.036×800.004/(384×2.060×105×101928.700)=0.01mm集中荷载标准值P=0.053+0.060+1.800=1.913kN集中荷载标准值最不利分配引起的最大挠度V2=1913.250×800.0×800.0×800.0/(48×2.06×105×101928.7)=0.972mm最大挠度和V=V1+V2=0.981mm小横杆的最大挠度小于800.0/150与10mm,满足要求!三、扣件抗滑力的计算纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):R≤Rc其中Rc——扣件抗滑承载力设计...
