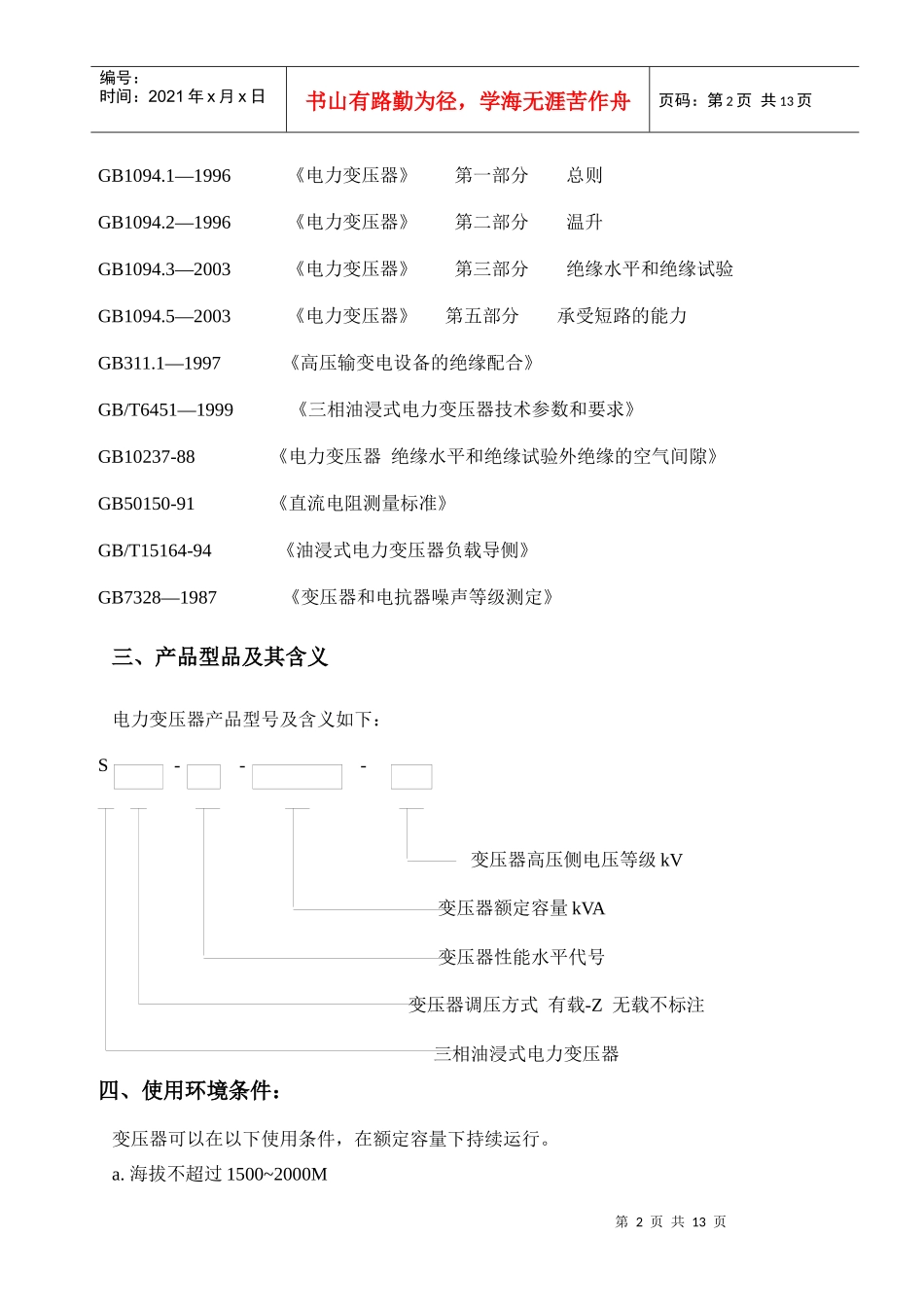

电力变压器技术条件0TH.530.005第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页江苏省泰和兴业电气自动化控制设备有限公司10kV电力变压器技术条件一、主题内容与适用范围1.1主题内容本技术条件规定了S9-S11型10kV级无励磁调压配电变压器的使用条件、产品型号、基本参数、技术要求、检验规则、试验方法及包装储运。1.2适用范围本技术条件适用于电压等级12kV级，额定容量30kVA—1600kVA，额定频率50Hz的三相油浸式电力变压器。二、引用标准下列标准所包含的条文，通过本技术条件的引用而构成本技术条件的条文。本技术条件实施中，所示版本均为有效。所有标准都会被修订，使用本技术条件的各方应探讨使用下列标准最新版本的可能性。第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页GB1094.1—1996《电力变压器》第一部分总则GB1094.2—1996《电力变压器》第二部分温升GB1094.3—2003《电力变压器》第三部分绝缘水平和绝缘试验GB1094.5—2003《电力变压器》第五部分承受短路的能力GB311.1—1997《高压输变电设备的绝缘配合》GB/T6451—1999《三相油浸式电力变压器技术参数和要求》GB10237-88《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》GB50150-91《直流电阻测量标准》GB/T15164-94《油浸式电力变压器负载导侧》GB7328—1987《变压器和电抗器噪声等级测定》三、产品型品及其含义电力变压器产品型号及含义如下：S---变压器高压侧电压等级kV变压器额定容量kVA变压器性能水平代号变压器调压方式有载-Z无载不标注三相油浸式电力变压器四、使用环境条件：变压器可以在以下使用条件，在额定容量下持续运行。a.海拔不超过1500~2000M第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页b.环境温度最高气温+40℃最热月平均温度+30℃最高年平均温度+20℃最低气温-25℃（户外）最大日温差25℃c.相对湿度在25℃时，空气相对湿度不超过95%，月平均不超过90%。d.环境污秽等级：Ⅲ级e.地震烈度不大于8度f.无易燃爆炸危险及化学腐蚀，剧烈振动的场合i.安装地点：户外五、基本参数：5.1电力变压器的额定容量、电压组合、联结组标号及性能参数应符合表1与的规定。表110kV级S9、S11型无励磁调压配电变压器性能参数第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页5.2性能参数的允许偏差符合应表2的规定。表2电力变压器性能参数的允许偏差5.3额定值5.1额定电压高压侧:12kV;低压侧:0.4kV5.2额定频率50Hz5.3额定容量(kVA)30、50、80、100、125、160、200、250、315、400、500、630、800、1000、1250、1600。5.4温升高压电器设备按GB/T11022规定，低压电器设备按GB7251.1规定,变压器按GB1094.2规定,变电站按GB/T17467规定。5.5额定短时耐受电流(kA)6.3、8、12.5、16、205.6额定峰值耐受电流额定峰值耐受电流为额定短时耐受电流的2.5倍。六、技术要求6.1.基本要求电力变压器应符合GB1094.1、GB1094.2、GB1094.3和GB1094.5的规定。电力变压器选用的所有部件应满足各自的标准要求。6.2.铁芯为了改善铁芯性能,选用日产冷轧硅钢片。并在芯柱和铁轭上采用多阶梯搭接缝，装配时用均匀的压力压紧整个铁芯，变压器铁芯不会由于运输和运行中的振动而松动。第6页共13页第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共13页6.3.绕组同一电压等级的绕组采用同一厂家、同一批次的(无氧)铜导线,绕组设计能使电流和温度沿绕组均匀分布,能使绕组在全波和截波冲击使用时得到最佳的电压分布。绕组能承受短路、过截和过电压不发生局部过热,绕组和引线绑扎牢固,组成一个钢体,以防止由于运输,振动和运行中短路时,产生相对位移。6.4.变压器承受短路的能力：6.4.1变压器承受短路的耐热压力能力:变压器应承受高低压侧外部短路31.5kA（有效值），短路持续时间2s，变压器无损伤，并能承受高低压侧外部短路80kA...
