anu_1025_某电子公司进货检验规作业指导书（印刷电路板）VIP免费

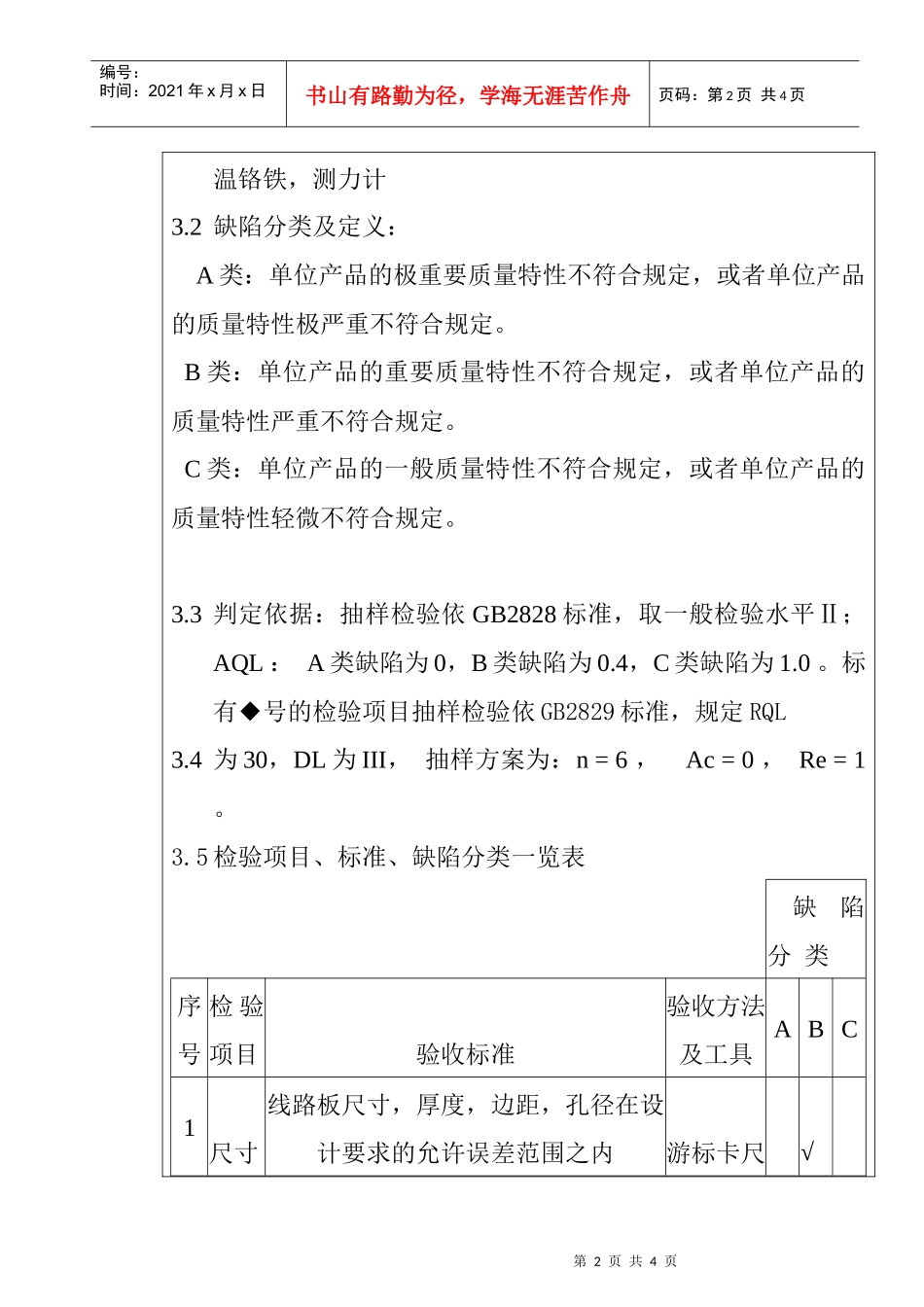

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页第1页共1页作业指导书进货检验规范（印刷电路板）编号第2版第0次修改生效日期1目的及适用范围本检验规范的目的是保证本公司所购印刷电路板的质量符合要求。本检验规范适用于汉王制造有限公司无特殊要求的印刷电路板。2参照文件：本作业规范参照本公司程序文件《进货检验控制程序》，《可焊性、耐焊接热实验规范》，《电子产品（包括元器件）外观检查和尺寸检验规范》以及相关可靠性试验和相关技术、设计参数资料及GB2828和GB2829抽样程序。3规范内容：3.1测试工量具及仪表：数字万用表（UT54），游标卡尺，恒受控状态分发号第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页温铬铁，测力计3.2缺陷分类及定义：A类：单位产品的极重要质量特性不符合规定，或者单位产品的质量特性极严重不符合规定。B类：单位产品的重要质量特性不符合规定，或者单位产品的质量特性严重不符合规定。C类：单位产品的一般质量特性不符合规定，或者单位产品的质量特性轻微不符合规定。3.3判定依据：抽样检验依GB2828标准，取一般检验水平Ⅱ；AQL：A类缺陷为0，B类缺陷为0.4，C类缺陷为1.0。标有◆号的检验项目抽样检验依GB2829标准，规定RQL3.4为30，DL为III，抽样方案为：n=6，Ac=0，Re=1。3.5检验项目、标准、缺陷分类一览表缺陷分类序号检验项目验收标准验收方法及工具ABC1尺寸线路板尺寸，厚度，边距，孔径在设计要求的允许误差范围之内游标卡尺√第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页2电性能不允许线路错误或有断线、短路等情形，主要由厂家保证万用表√3印刷线路板面印刷文字不得有印刷错误，不得漏印，且印刷标识完备目测√4印刷印线路板面印刷字迹清晰，用浸酒精的棉球擦拭三次后无变化酒精棉球√5线路板面不允许线路有露铜、沾锡、翘起及变形现象目测√6线路板面镀层无破损且附着力好目测√◆7线路板面焊盘完整有光泽且不允许有沾锡翘起的现象或过孔开路现象铬铁试焊√8线路板面线路板面划伤不得超过两条（长度≤5mm，宽度≤0.2mm且深度为不得露铜）游标卡尺√◆9可焊性温度260±10,℃时间2S,锡点圆润有光泽，稳固恒温铬铁√10包装真空袋包装，且搬动时不可有线路板散落现象，随附出厂时间及检验合格证目测√4相关记录与表格第4页共4页第3页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共4页批准人签名审核人签名制定人签名批准日期审核日期制定日期
