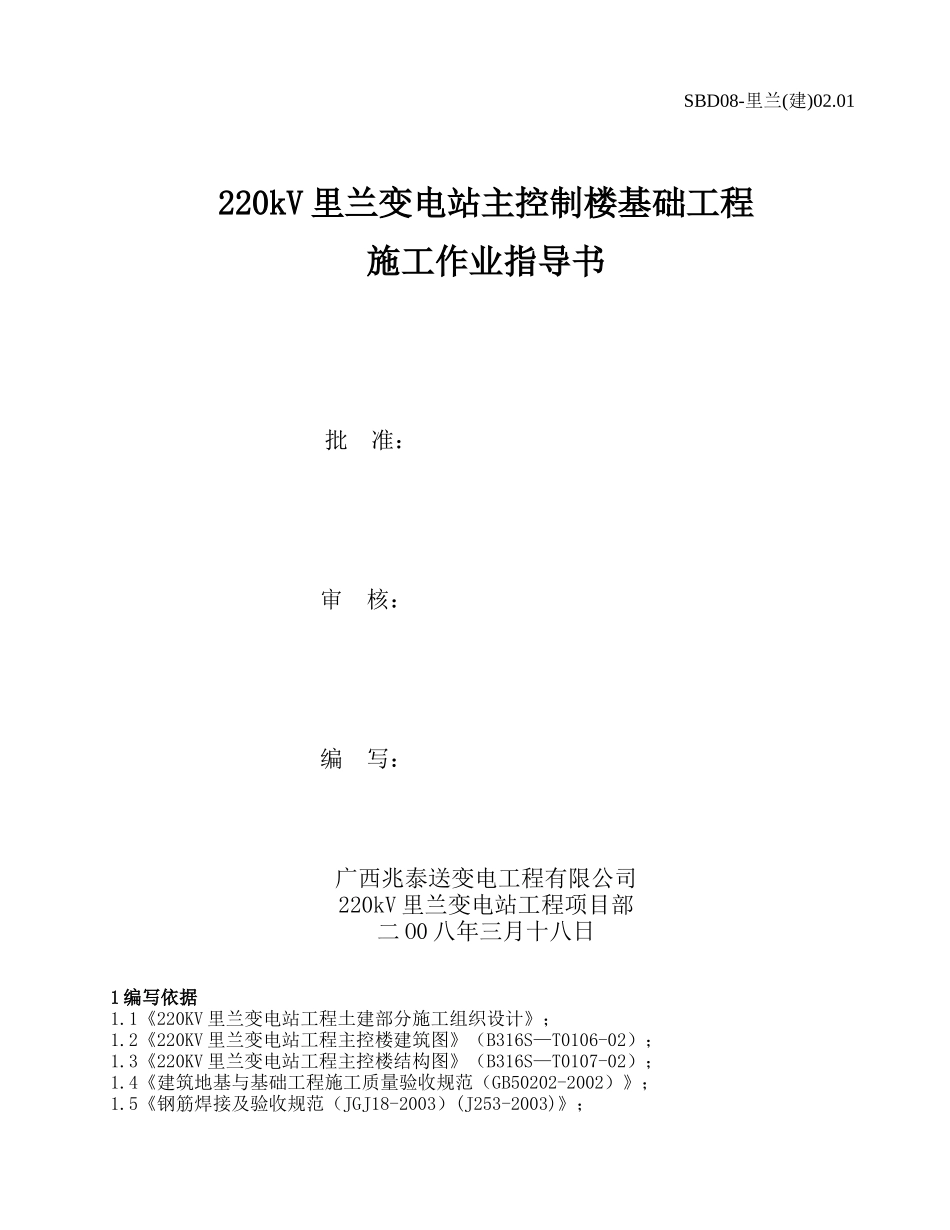

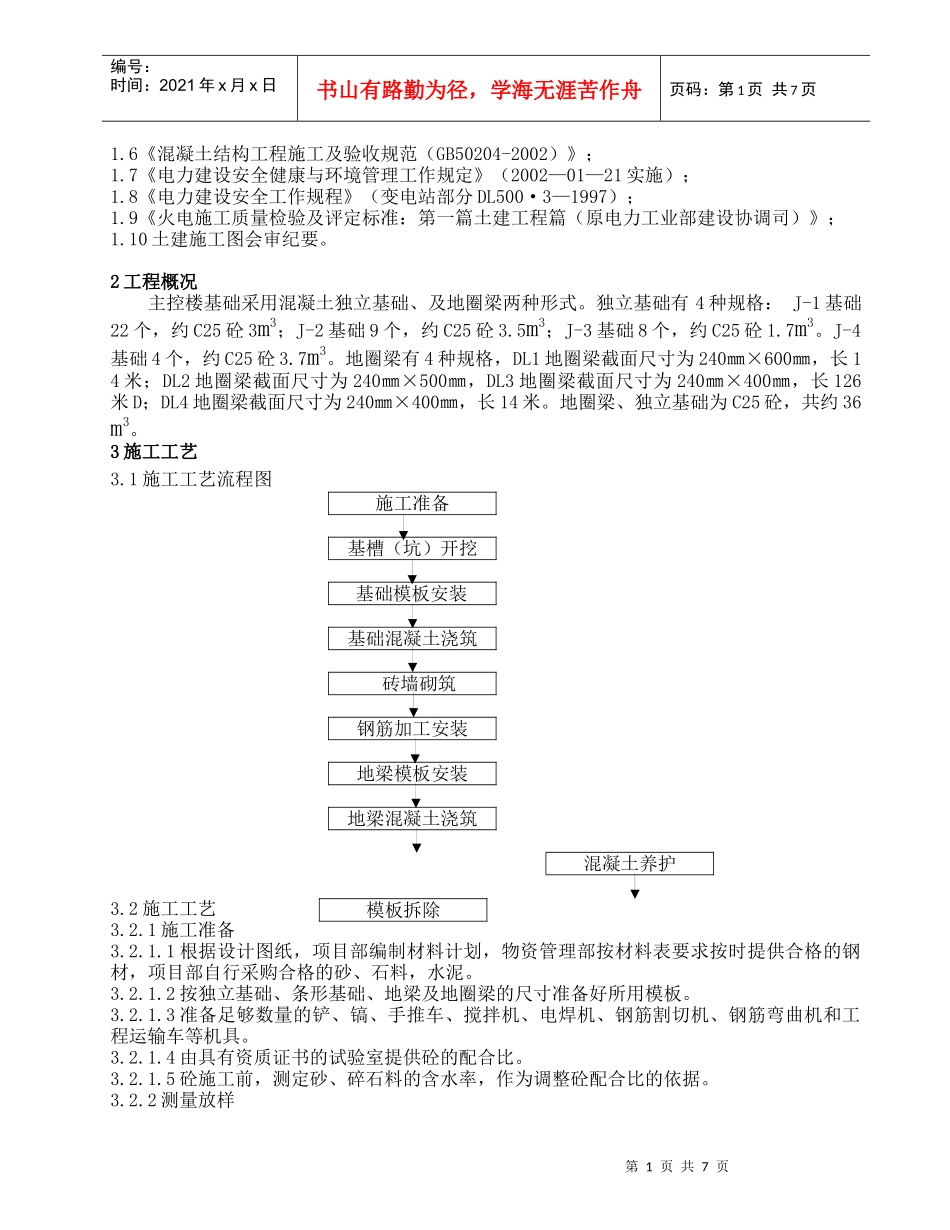

SBD08-里兰(建)02.01220kV里兰变电站主控制楼基础工程施工作业指导书批准：审核：编写：广西兆泰送变电工程有限公司220kV里兰变电站工程项目部二O0八年三月十八日1编写依据1.1《220KV里兰变电站工程土建部分施工组织设计》；1.2《220KV里兰变电站工程主控楼建筑图》（B316S—T0106-02）；1.3《220KV里兰变电站工程主控楼结构图》（B316S—T0107-02）；1.4《建筑地基与基础工程施工质量验收规范（GB50202-2002）》；1.5《钢筋焊接及验收规范（JGJ18-2003）(J253-2003)》；第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页1.6《混凝土结构工程施工及验收规范（GB50204-2002）》；1.7《电力建设安全健康与环境管理工作规定》（2002—01—21实施）；1.8《电力建设安全工作规程》（变电站部分DL500·3—1997）；1.9《火电施工质量检验及评定标准：第一篇土建工程篇（原电力工业部建设协调司）》；1.10土建施工图会审纪要。2工程概况主控楼基础采用混凝土独立基础、及地圈梁两种形式。独立基础有4种规格：J-1基础22个，约C25砼3m3；J-2基础9个，约C25砼3.5m3；J-3基础8个，约C25砼1.7m3。J-4基础4个，约C25砼3.7m3。地圈梁有4种规格，DL1地圈梁截面尺寸为240㎜×600㎜，长14米；DL2地圈梁截面尺寸为240㎜×500㎜，DL3地圈梁截面尺寸为240㎜×400㎜，长126米D；DL4地圈梁截面尺寸为240㎜×400㎜，长14米。地圈梁、独立基础为C25砼，共约36m3。3施工工艺3.1施工工艺流程图施工准备基槽（坑）开挖基础模板安装基础混凝土浇筑砖墙砌筑钢筋加工安装地梁模板安装地梁混凝土浇筑混凝土养护3.2施工工艺3.2.1施工准备3.2.1.1根据设计图纸，项目部编制材料计划，物资管理部按材料表要求按时提供合格的钢材，项目部自行采购合格的砂、石料，水泥。3.2.1.2按独立基础、条形基础、地梁及地圈梁的尺寸准备好所用模板。3.2.1.3准备足够数量的铲、镐、手推车、搅拌机、电焊机、钢筋割切机、钢筋弯曲机和工程运输车等机具。3.2.1.4由具有资质证书的试验室提供砼的配合比。3.2.1.5砼施工前，测定砂、碎石料的含水率，作为调整砼配合比的依据。3.2.2测量放样模板拆除第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页3.2.2.1由技术员向测量人员做好施工技术交底。3.2.2.2测量人员根据总平面布置图和主控楼基础平面布置图，放出主控楼基础轴线位置，并进行闭合检查。3.2.2.3技术员、质检员对基础轴线进行复查后，向监理部报验，确认符合设计图纸和规范要求后，并由技术员签署测量放线结果，并将轴线桩用砂浆加固，再用灰线定出开挖线。3.2.2.4测量人员根据设计提供的水准点放出主控楼水平控制桩，经复核无误，作为基础高程的控制。3.3基槽开挖3.3.1基槽采用机械开挖，挖掘机开挖后，用人工修正坑底及坑四周。测量人员用水平控制桩控制开挖深度，防止超挖。3.3.2施工人员应经常检查基坑的边线和轴线，随时找正偏差。3.3.3挖基槽（坑）的弃土除留够回填外，要随挖随运。3.3.4基槽（坑）挖好经自检后，向监理部报验，经监理、设计等有关人员进行检查验收合格后，填写“验槽（坑）记录、隐蔽工程验收记录。3.3.5基槽（坑）验收完毕后，应及时进行下道工序的施工，防止基土长时间被雨淋或曝晒。3.4模板安装3.4.1地梁及地圈梁外模采用钢模板。3.4.2独立基础采用钢模板。3.4.2模板安装前应进行基础、梁轴线分中，根据中心线进行组装模板。3.4.3侧模安装时，为了保证浇制砼外模不易变形，保证有足够刚度，外模侧边上下用φ50钢管或方木做横杆或竖档杆。横杆或竖杆通过圆木支撑在槽（坑）壁上，边模上下同时每隔500mm，用圆木支撑牢固。3.4.4板模安装完后，经全数检查验收合格后才能转入下一道工序。3.5砼浇筑3.5.1砼浇筑前要进行钢筋隐蔽工程验收，并由质检员签发砼浇灌命令，没有命令一律不得浇筑砼。3.5.2基础从轴轴进行浇筑，浇筑一次完成，不留施工缝。3.5.3砼应根据实验制定配合比，经现场调整后由专人掌握进行配料，搅拌站应挂配合比牌。3.5.4砼搅拌时间：强制式搅拌机≥90秒。3.5.5砼从搅拌机中卸出后到浇筑完毕的延续时间，当...
