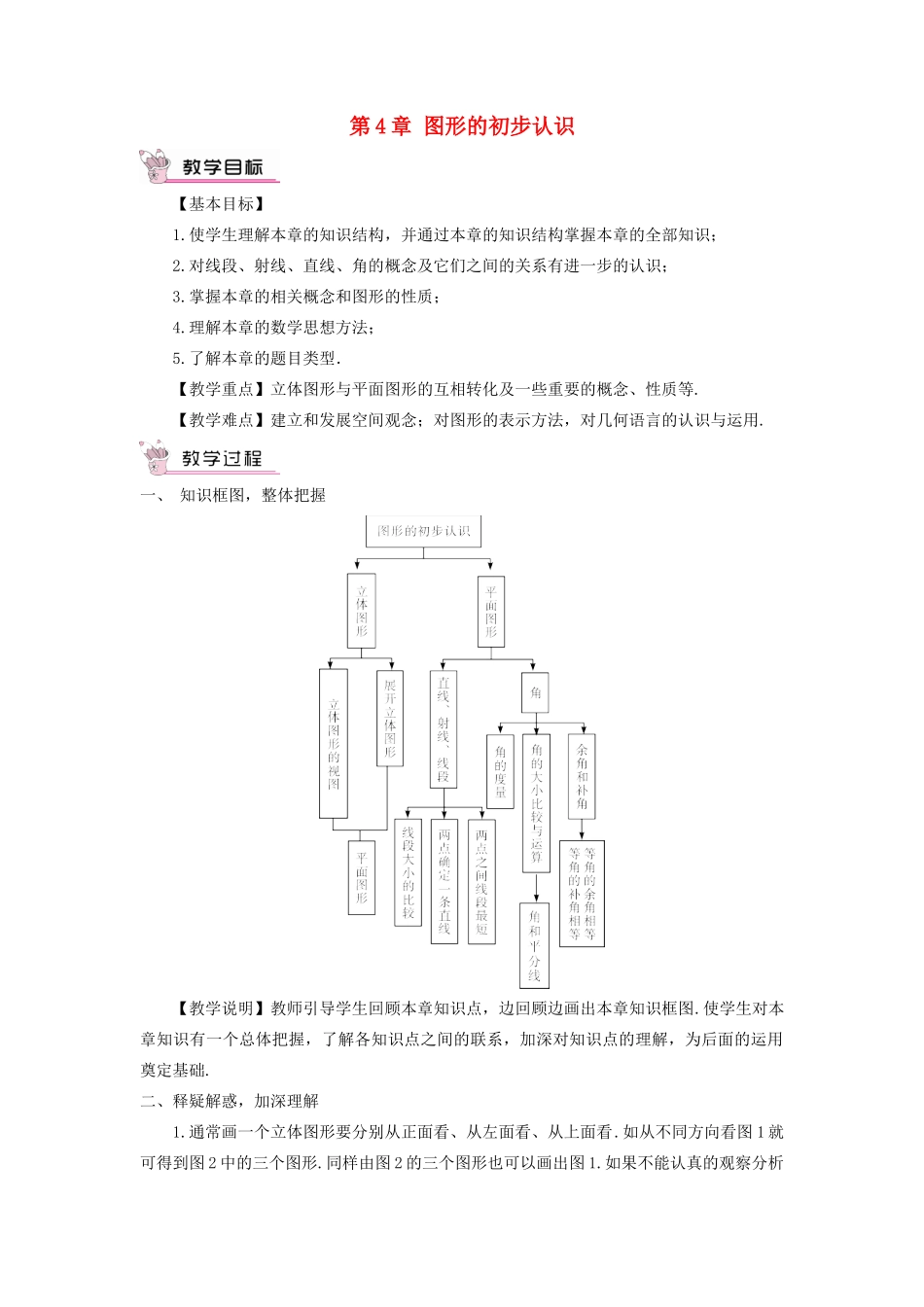

第4章图形的初步认识【基本目标】1.使学生理解本章的知识结构，并通过本章的知识结构掌握本章的全部知识；2.对线段、射线、直线、角的概念及它们之间的关系有进一步的认识；3.掌握本章的相关概念和图形的性质；4.理解本章的数学思想方法；5.了解本章的题目类型．【教学重点】立体图形与平面图形的互相转化及一些重要的概念、性质等.【教学难点】建立和发展空间观念；对图形的表示方法，对几何语言的认识与运用.一、知识框图，整体把握【教学说明】教师引导学生回顾本章知识点，边回顾边画出本章知识框图.使学生对本章知识有一个总体把握，了解各知识点之间的联系，加深对知识点的理解，为后面的运用奠定基础.二、释疑解惑，加深理解1.通常画一个立体图形要分别从正面看、从左面看、从上面看.如从不同方向看图1就可得到图2中的三个图形.同样由图2的三个图形也可以画出图1.如果不能认真的观察分析立体图形的特征，就不能正确画出相应的平面图形.图1图22.在研究直线、线段、射线的有关概念时，容易出现延长直线或延长射线之类的错误.在用两个大写字母表示射线时，容易忽视第一个字母表示的是这条射线的顶点.3.直线有这样一个重要性质：经过两点有一条直线，并且只有一条直线，即两点确定一条直线.线段有这样一条重要性质：两点的所有连线中，线段最短.简单说成：两点之间，线段最短.这两个性质是研究几何图形的基础，应抓住性质中的关键性字眼，不能出现似是而非的错误.4.注意线段的中点是指把线段分成相等的两条线段的点；而连结两点间的线段的长度，叫做这两点的距离.这里应特别注意线段与距离的区别，即距离是线段的长度，是一个量；线段则是一种图形，它们之间是不能等同的.5.角的表示方法中，当用三个大写字母来表示时，顶点的字母必须写在中间，在角的两边上各取一点，将表示这两个点的字母分别写在顶点字母的两旁，两旁的字母不分前后.6.在研究互为余角和互为补角时，容易混淆这两个概念.常常误认为互为余角的两个角的和等于180°，互为补角的两个角的和等于90°.【教学说明】教师引导学生对本章重点知识和需要注意的问题进行详细的回顾，使学生对本章知识进行进一步的理解，形成知识网络.三、典例精析，温故知新例1如图1所示，上面是一些具体的物体，下面是一些立体图形，试找出与下面立体图形相类似的物体.解：①与d类似，②与c类似，③与a类似，④与b类似.例2如图2所示，讲台上放着一本书，书上放着一个粉笔盒，指出右边三个平面图形分别是左边立体图形的哪个视图.解：（1）左视图（2）俯视图（3）主视图例3已知三点A，B，C，按照下列语句画出图形.（1）画直线AB；（2）画射线AC；（3）画线段BC.解：如图所示，直线AB、射线AC、线段BC即为所求.图3例4如图所示，回答下列问题.（1）图中有几条直线？用字母表示出来；（2）图中有几条射线？用字母表示出来；（3）图中有几条线段？用字母表示出来.解：（1）图中有1条直线，表示为直线AD（或直线AB，AC，BD，BC，CD）；（2）共有8条射线，能用字母表示的有射线AB（或AC、AD），BA，BC（或BD），CB（或CA），CD，DC（或DB，DA），不能用字母表示的有2条；（3）共有6条线段，表示为线段AB，AC，AD，BC，BD，CD.例5已知线段AB=4厘米，延长AB到C，使BC=2AB，取AC的中点P，求PB的长．分析：先画出图形，求出BC的长，再求出AC的长，因为P是AC的中点，所以可以求出PA的长，从而用PA减AB得到PB的长度.【答案】PB为2厘米例6（1）用度、分、秒表示48.12°.（2）用度表示50°7′30″.解：（1） 48.12°＝48°＋0.12°，0.12°＝60′×0.12＝7.2′＝7′＋0.2′，0.2′＝60″×0.2＝12″，∴48.12°＝48°7′12″.（2） 50°7′30″＝50°＋7′＋30″＝50°＋7′＋0.5′＝50°＋7.5′＝50°＋0.125°＝50.125°.∴50°7′30″＝50.125°.例7小明从A点出发，向北偏西33°方向走3.3m到B点，小林从A点出发，向北偏东20°方向走了6.6m到C点，试画图确定A，B，C三点的位置（1cm表示3m），并从图上求出点B，C的实际距离.解：①如图所示，任取一点A，经过点A画一条东西方向的直线WE和一条南北方向的直线NS（两条直线相交成90°角）.①∠NAW内作∠NA...
