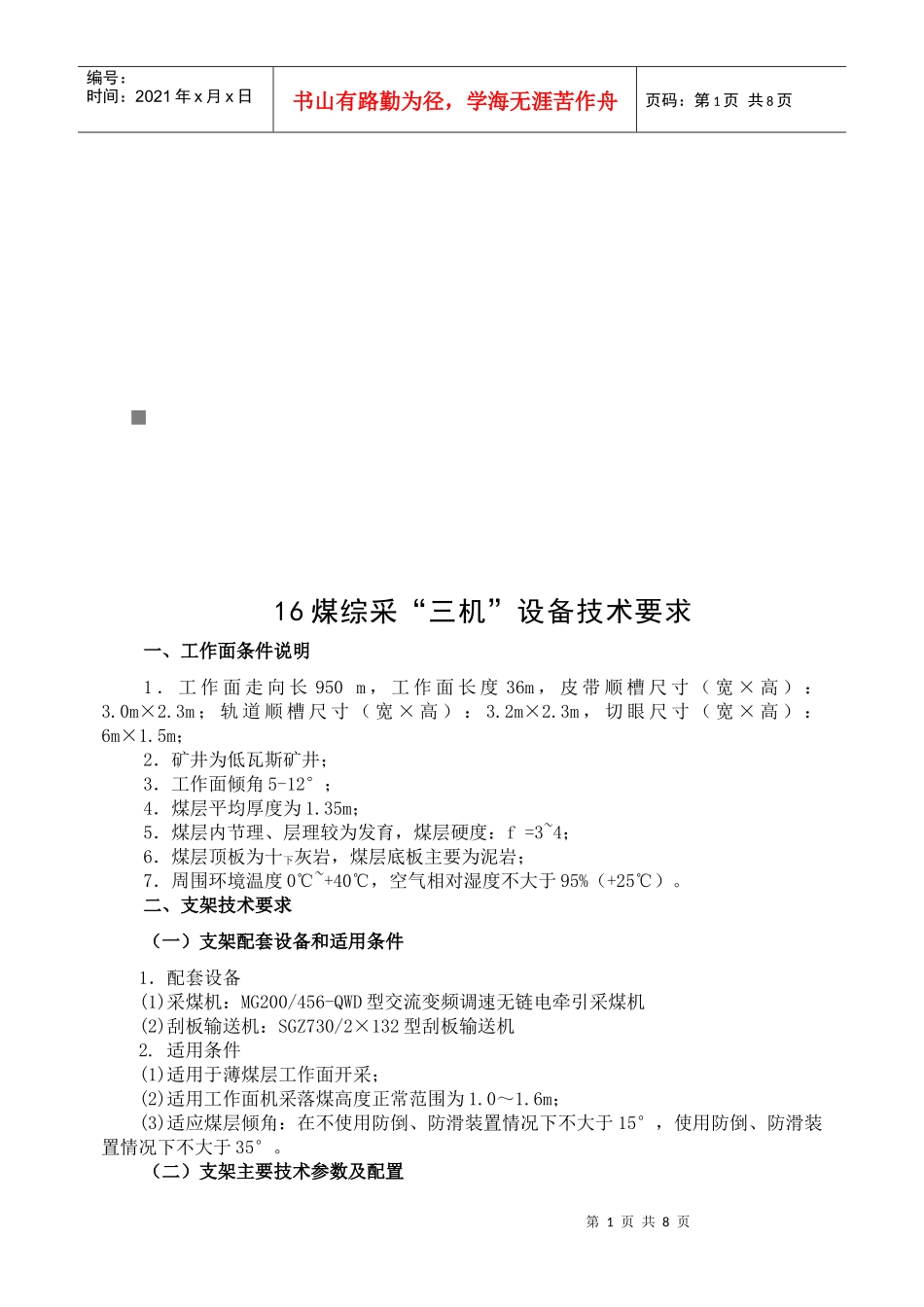

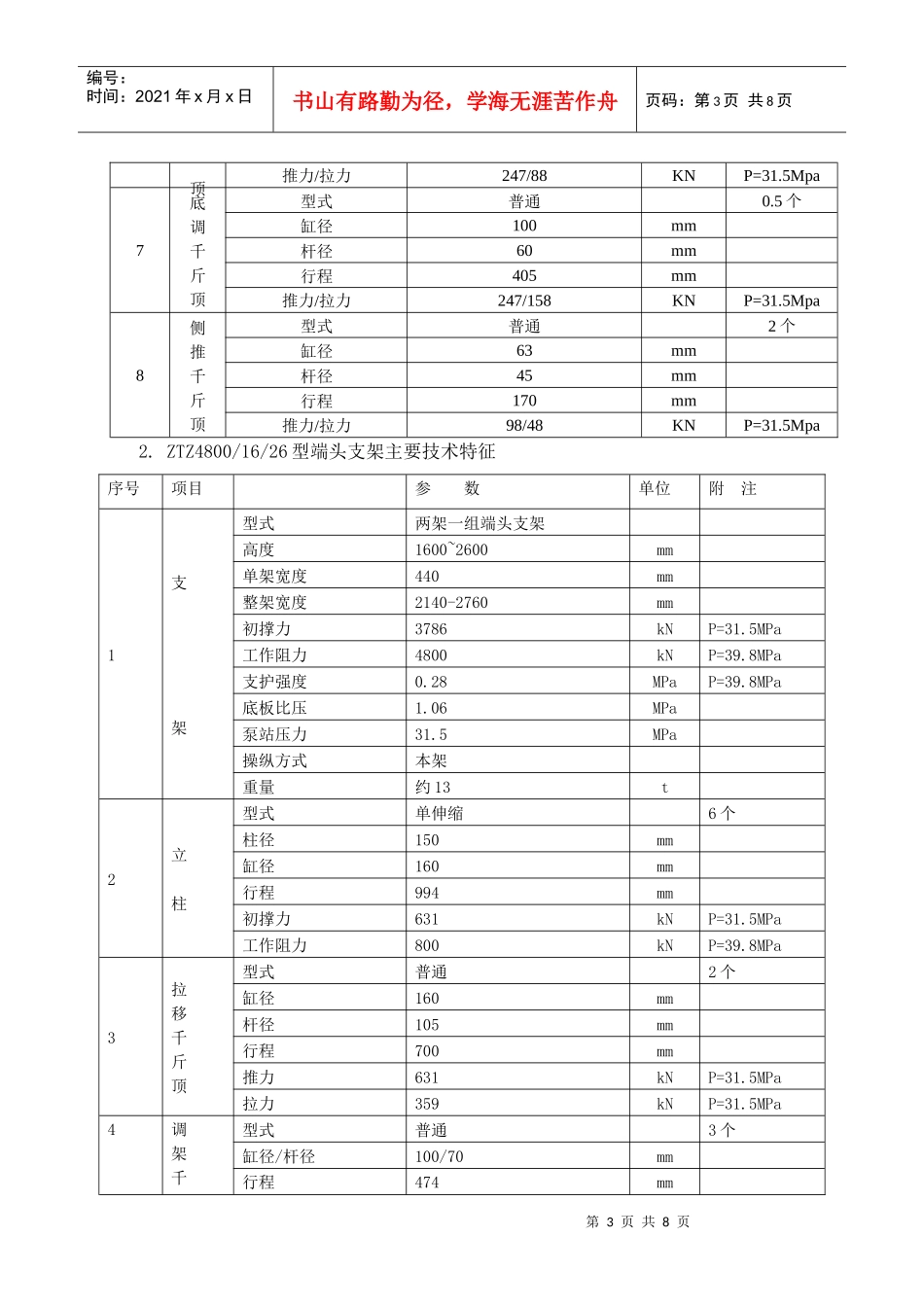

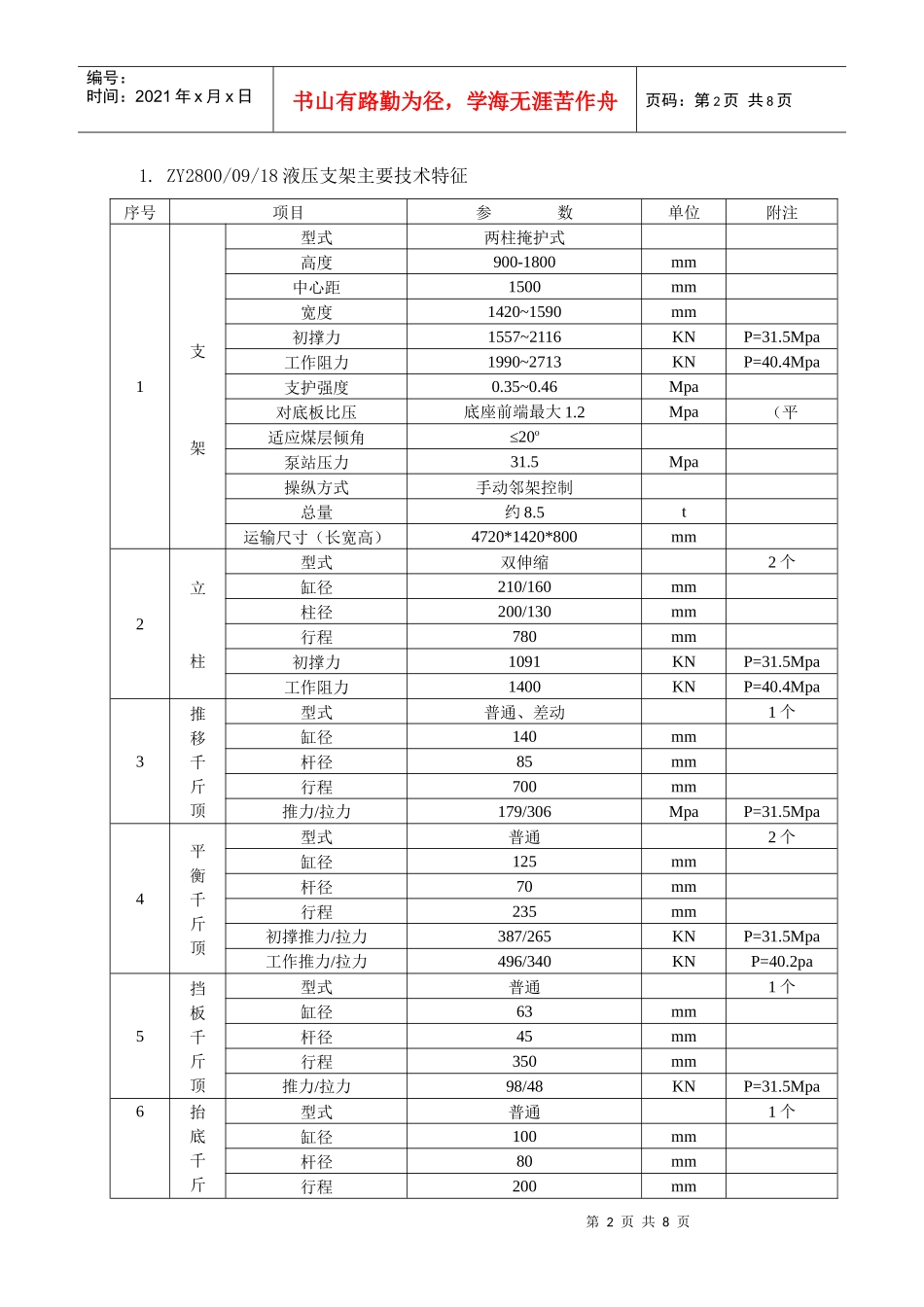

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页16煤综采“三机”设备技术要求一、工作面条件说明1．工作面走向长950m，工作面长度36m，皮带顺槽尺寸（宽×高）：3.0m×2.3m；轨道顺槽尺寸（宽×高）：3.2m×2.3m，切眼尺寸（宽×高）：6m×1.5m；2．矿井为低瓦斯矿井；3．工作面倾角5-12°；4．煤层平均厚度为1.35m；5．煤层内节理、层理较为发育，煤层硬度：f=3~4；6．煤层顶板为十下灰岩，煤层底板主要为泥岩；7．周围环境温度0℃~+40℃，空气相对湿度不大于95%（+25℃）。二、支架技术要求（一）支架配套设备和适用条件1．配套设备(1)采煤机：MG200/456-QWD型交流变频调速无链电牵引采煤机(2)刮板输送机：SGZ730/2×132型刮板输送机2.适用条件(1)适用于薄煤层工作面开采；(2)适用工作面机采落煤高度正常范围为1.0～1.6m；(3)适应煤层倾角：在不使用防倒、防滑装置情况下不大于15°，使用防倒、防滑装置情况下不大于35°。（二）支架主要技术参数及配置第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页1.ZY2800/09/18液压支架主要技术特征序号项目参数单位附注1支架型式两柱掩护式高度900-1800mm中心距1500mm宽度1420~1590mm初撑力1557~2116KNP=31.5Mpa工作阻力1990~2713KNP=40.4Mpa支护强度0.35~0.46Mpa对底板比压底座前端最大1.2Mpa（平适应煤层倾角≤20o泵站压力31.5Mpa操纵方式手动邻架控制总量约8.5t运输尺寸（长宽高）4720*1420*800mm2立柱型式双伸缩2个缸径210/160mm柱径200/130mm行程780mm初撑力1091KNP=31.5Mpa工作阻力1400KNP=40.4Mpa3推移千斤顶型式普通、差动1个缸径140mm杆径85mm行程700mm推力/拉力179/306MpaP=31.5Mpa4平衡千斤顶型式普通2个缸径125mm杆径70mm行程235mm初撑推力/拉力387/265KNP=31.5Mpa工作推力/拉力496/340KNP=40.2pa5挡板千斤顶型式普通1个缸径63mm杆径45mm行程350mm推力/拉力98/48KNP=31.5Mpa6抬底千斤型式普通1个缸径100mm杆径80mm行程200mm第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页顶推力/拉力247/88KNP=31.5Mpa7底调千斤顶型式普通0.5个缸径100mm杆径60mm行程405mm推力/拉力247/158KNP=31.5Mpa8侧推千斤顶型式普通2个缸径63mm杆径45mm行程170mm推力/拉力98/48KNP=31.5Mpa2.ZTZ4800/16/26型端头支架主要技术特征序号项目参数单位附注1支架型式两架一组端头支架高度1600~2600mm单架宽度440mm整架宽度2140-2760mm初撑力3786kNP=31.5MPa工作阻力4800kNP=39.8MPa支护强度0.28MPaP=39.8MPa底板比压1.06MPa泵站压力31.5MPa操纵方式本架重量约13t2立柱型式单伸缩6个柱径150mm缸径160mm行程994mm初撑力631kNP=31.5MPa工作阻力800kNP=39.8MPa3拉移千斤顶型式普通2个缸径160mm杆径105mm行程700mm推力631kNP=31.5MPa拉力359kNP=31.5MPa4调架千型式普通3个缸径/杆径100/70mm行程474mm第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页斤顶推力246kNP=31.5MPa拉力126kNP=31.5MPa3.ZCZ6400/16/26型顺槽超前支护支架主要技术特征序号项目参数单位附注1支架型式两架一组端头支架高度1600~2600mm单架宽度440mm整架宽度2140-2760mm初撑力5048kNP=31.5MPa工作阻力6400kNP=39.8MPa支护强度0.23MPaP=39.8MPa底板比压0.88MPa泵站压力31.5MPa操纵方式本架重量约14.2t2立柱型式单伸缩8个柱径150mm缸径160mm行程994mm初撑力631kNP=31.5MPa工作阻力800kNP=39.8MPa3拉移千斤顶型式普通2个缸径160mm杆径105mm行程700mm推力631kNP=31.5MPa拉力359kNP=31.5MPa4调架千斤顶型式普通4个缸径/杆径100/70mm行程474mm推力246kNP=31.5MPa拉力126kNP=31.5MPa5伸缩梁千斤顶型式普通2个缸径/杆径100/70mm行程700mm推力246kNP=31.5MPa拉力126kNP=31.5MPa6挑梁型式普通2个缸径100mm第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页千斤顶杆径70mm行程435mm推力247kNP=31.5MPa工作阻力312kNP=39.8MPa（三）技术要求1.结构部分⑴支架要严格按照《液压支...
