永磁电机原理课件VIP免费

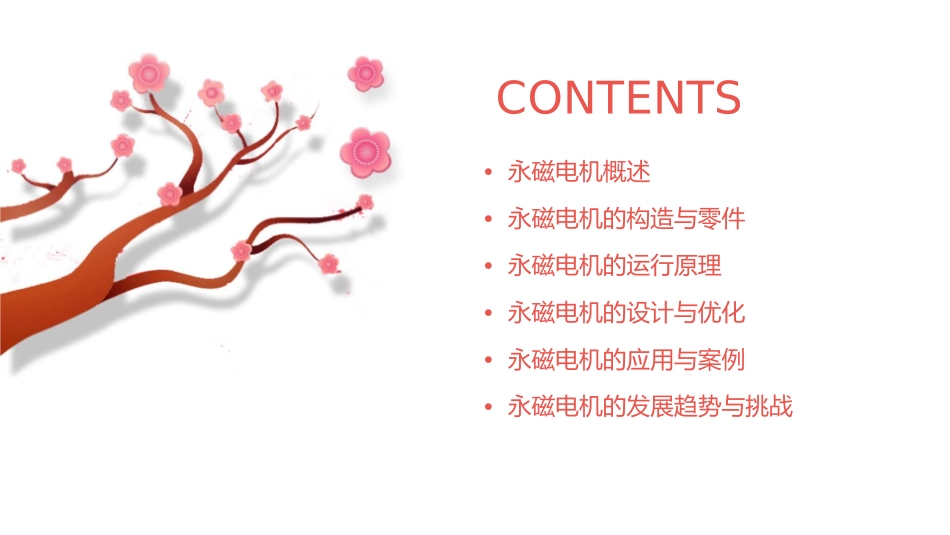

永磁电机原理课件CONTENTS•永磁电机概述•永磁电机的构造与零件•永磁电机的运行原理•永磁电机的设计与优化•永磁电机的应用与案例•永磁电机的发展趋势与挑战01永磁电机概述定义与工作原理定义永磁电机是一种利用永久磁体产生磁场，并利用这个磁场进行工作的装置。工作原理永磁电机的基本工作原理是利用永久磁体产生磁场，通过改变电机内部的电流方向或者转子的位置，来实现电机的旋转。永磁电机的历史与发展历史永磁电机的发展可以追溯到20世纪初，当时人们开始研究利用永久磁体产生磁场的方法。发展随着材料科学和制造技术的进步，永磁电机的性能得到了显著提高，应用领域也得到了不断拓展。永磁电机的种类与特点种类：永磁电机有多种类型，包括永磁同步电机、永磁无刷直流电机、永磁伺服电机等。高转矩：永磁电机的转矩密度较高，能够提供较大的输出转矩。特点高速：永磁电机的转速范围较宽，能够满足各种不同的应用需求。高效率：由于永磁电机利用永久磁体产生磁场，因此具有较高的能量转换效率。可靠性高：由于永磁电机的结构简单，因此具有较高的可靠性。02永磁电机的构造与零件定子构造与零件铁芯铁芯是定子的另一个重要组成部分，它由导磁材料制成，帮助增强磁场。绕组绕组是定子中的关键部件，负责产生磁场。它由许多电线组成，可以产生旋转磁场。机座机座是定子的外壳，通常由铸铁或钢板制成，用于支撑和保护定子内部的零件。转子构造与零件磁钢轴轴承转子中的磁钢是永磁电机中的关键部件，它们由具有高磁导率的磁性材料制成，如钕铁硼。磁钢负责产生磁场，并确保电机的高效运转。轴是转子的中心部分，用于支撑转子并确保其旋转。它通常由钢或合金材料制成。轴承用于支撑转子，减少摩擦并确保其自由旋转。其他重要零件与特点端盖端盖是电机的外壳部分，用于保护电机内部的零件。它们通常由铸铁或钢板制成。风扇风扇用于冷却电机内部，防止过热。它们通常安装在电机的外壳上。联轴器联轴器用于连接电机和负载设备，确保它们能够同步旋转。03永磁电机的运行原理电磁场基本原理电磁场基本概念010203电磁场是由磁场和电场组成的，它是一种客观存在的物理场。安培定律和法拉第电磁感应定律安培定律描述了电流与磁场之间的关系，法拉第电磁感应定律描述了磁场与电场之间的转换关系。麦克斯韦方程组麦克斯韦将安培定律和法拉第电磁感应定律结合在一起，提出了著名的麦克斯韦方程组。永磁电机的磁场与力永磁电机的磁场永磁电机内部装有永久磁铁，产生的磁场为永磁场。磁场与电流的关系永磁场与电枢电流相互作用产生电磁力。电磁力与负载电磁力与负载之间的关系，决定了电机的转矩和转速。永磁电机的控制与调节调速控制通过控制电枢电流的频率或幅值，实现对电机转速的控制。扭矩控制通过控制电枢电流的相位或幅值，实现对电机扭矩的控制。矢量控制通过将电流分解为直交分量，实现对电机转矩和磁场的独立控制。弱磁控制通过控制永磁体的励磁电流，实现对电机最大输出扭矩的控制。04永磁电机的设计与优化设计与优化原则010203高效性可靠性适应性永磁电机的设计应以提高能效为目标，优化运行性能，降低损耗。设计应考虑可靠性及稳定性，确保电机长时间稳定运行。设计应考虑电机的应用场景，满足不同环境下的性能需求。材料选择与处理材料选择选用高磁性能的永磁体材料，如钕铁硼等，以提供更强的磁场。表面处理通过镀层、涂层等技术提高永磁体的抗氧化性能和耐腐蚀性。制造工艺与方法制造工艺采用先进的制造工艺，如真空压力浸渍、激光焊接等，提高电机质量。方法优化优化制造方法，降低制造成本，提高生产效率。05永磁电机的应用与案例工业领域的应用节能改造自动化生产风机和水泵节能永磁电机具有高效率、高功率因数和低能耗等特点，适用于工厂、矿山等工业领域进行节能改造。永磁电机可实现快速响应、高精度控制和自动化生产，提高工业生产效率和产品质量。永磁电机在风机和水泵等设备中的应用可以实现显著的节能效果，降低运营成本。汽车领域的应用电动汽车电动汽车采用永磁电机作为主要动力源，具有高效率、高续航里程和低噪音等优点。混合动力汽车永磁电机在混合动力汽车中...
