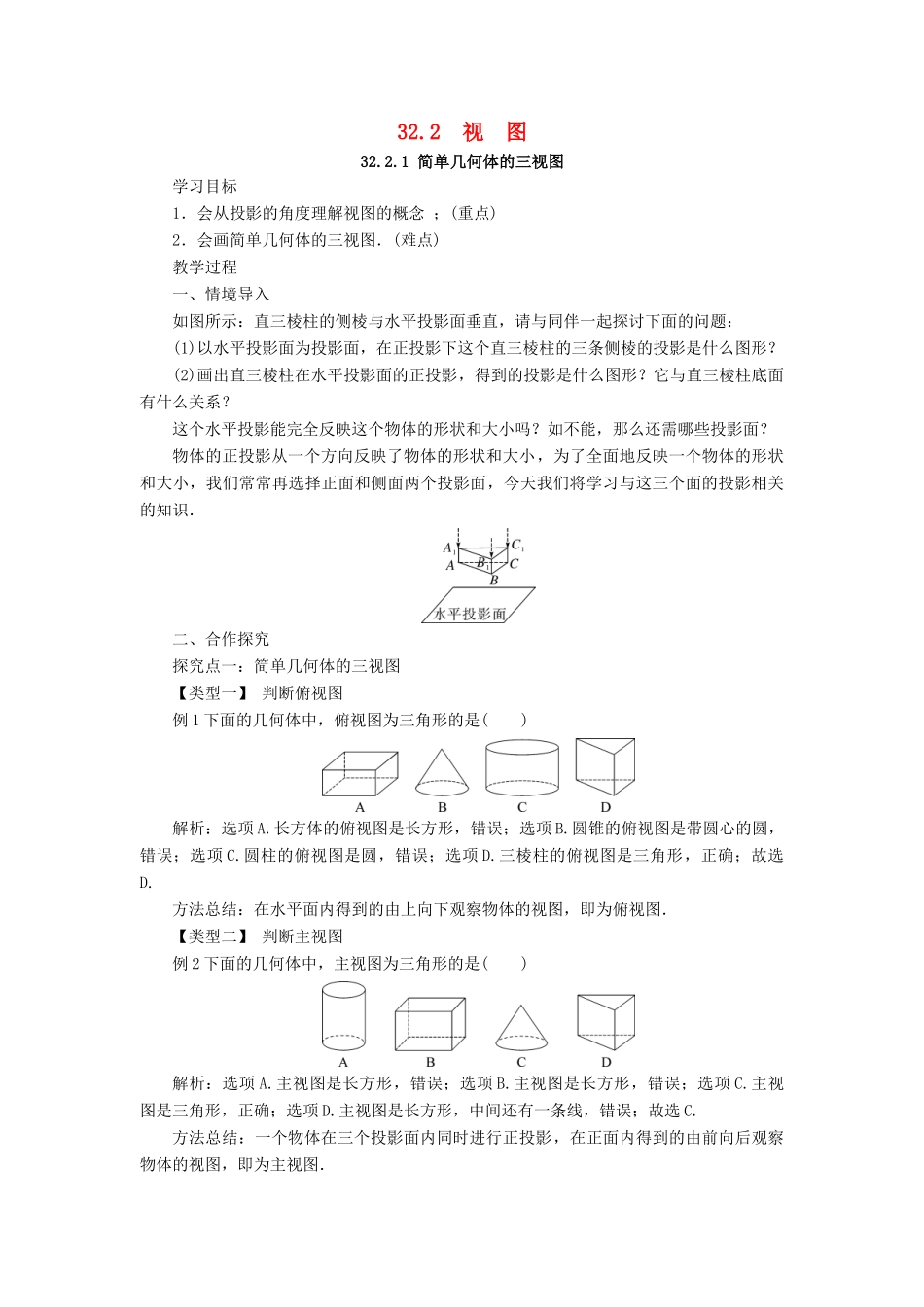

32.2视图32.2.1简单几何体的三视图学习目标1．会从投影的角度理解视图的概念；(重点)2．会画简单几何体的三视图．(难点)教学过程一、情境导入如图所示：直三棱柱的侧棱与水平投影面垂直，请与同伴一起探讨下面的问题：(1)以水平投影面为投影面，在正投影下这个直三棱柱的三条侧棱的投影是什么图形？(2)画出直三棱柱在水平投影面的正投影，得到的投影是什么图形？它与直三棱柱底面有什么关系？这个水平投影能完全反映这个物体的形状和大小吗？如不能，那么还需哪些投影面？物体的正投影从一个方向反映了物体的形状和大小，为了全面地反映一个物体的形状和大小，我们常常再选择正面和侧面两个投影面，今天我们将学习与这三个面的投影相关的知识．二、合作探究探究点一：简单几何体的三视图【类型一】判断俯视图例1下面的几何体中，俯视图为三角形的是()解析：选项A.长方体的俯视图是长方形，错误；选项B.圆锥的俯视图是带圆心的圆，错误；选项C.圆柱的俯视图是圆，错误；选项D.三棱柱的俯视图是三角形，正确；故选D.方法总结：在水平面内得到的由上向下观察物体的视图，即为俯视图．【类型二】判断主视图例2下面的几何体中，主视图为三角形的是()解析：选项A.主视图是长方形，错误；选项B.主视图是长方形，错误；选项C.主视图是三角形，正确；选项D.主视图是长方形，中间还有一条线，错误；故选C.方法总结：一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，即为主视图．【类型三】判断左视图例3在下面的四个几何体中，左视图与主视图不相同的几何体是()解析：选项A.正方体的左视图与主视图都是正方形，不合题意；选项B.长方体的左视图与主视图都是矩形，但是矩形的长宽不一样，符合题意；选项C.球的左视图与主视图都是圆，不合题意；选项D.圆锥的左视图与主视图都是等腰三角形，不合题意；故选B.方法总结：主视图、左视图是分别从物体正面、左面看所得到的图形．三、板书设计1．主视图、俯视图和左视图的概念；2．三视图的画法．教学反思本节课力求突出具体、生动、直观，因此，学生多以亲自操作、观察实物模型和图片等活动为主．使用多媒体教学，使学生更直观的感受知识，激发学习兴趣．在本次教学过程中，丰富了学生观察、操作、猜想、想象、交流等活动经验，培养了学生的观察能力和想象能力，提升了他们的空间观念.32.2.2较复杂几何体的三视图学习目标1．会画较复杂几何体的三视图；(重点)2．能根据有关三视图进行计算．(难点)教学过程一、情境导入一个物体从不同的角度观察，看到的形状可能是不相同的．观察一个玩具，我们从三个不同的角度看，得到三个图形，如图所示．你能说出它们是从哪个方向观察得到的吗？二、合作探究探究点一：较复杂几何体的三视图【类型一】组合体的三视图例1将两个大小完全相同的杯子(如图甲)叠放在一起(如图乙)，则图乙中实物的俯视图是()解析：根据三视图的概念，结合俯视图，观察该物体，看得见的画实线，看不见的画虚线．故选C.方法总结：正确理解主视图、左视图、俯视图的概念，充分发挥空间想象能力和动手操作能力．例2用四个相同的小立方体搭几何体，要求每个几何体的主视图、左视图、俯视图中至少有两种视图的形状是相同的，下列四种摆放方式中不符合要求的是()解析：选项A.此几何体的主视图和俯视图都是，不合题意；选项B.此几何体的主视图和左视图都是，不合题意；选项C.此几何体的主视图和左视图都是，不合题意；选项D.此几何体的主视图是，俯视图是，左视图是，符合题意，故选D.方法总结：主视图、左视图、俯视图是分别从正面、左面、上面所看到的图形．理解定义是解决问题的关键．探究点二：作几何体的三视图例3作出下面物体的三视图．分析：此物体下面是一个六棱柱，上面是一个圆柱体．解：如图：方法总结：三视图中，主视图与俯视图等长，主视图与左视图等高，俯视图与左视图等宽．例4分别画出图中几何体的主视图、左视图和俯视图．分析：从正面看，从左往右4列正方形的个数依次为1，3，1，1；从左面看，从左往右3列正方形的个数依次为3，1，1；从上面看，从左往右4列正方形的个数依次为1，3，1，1.解：...
