《电气控制与PLC》试卷三VIP免费

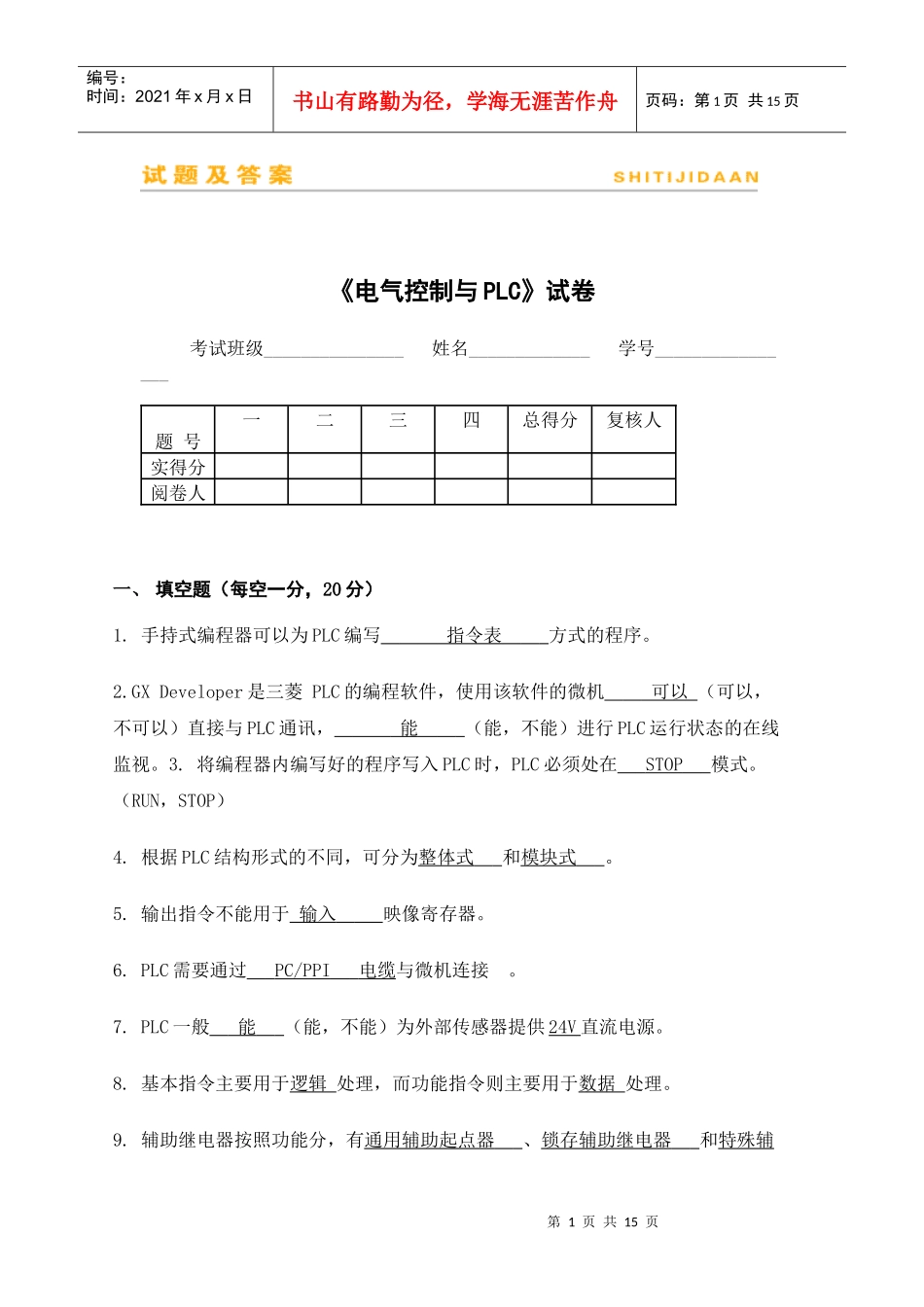

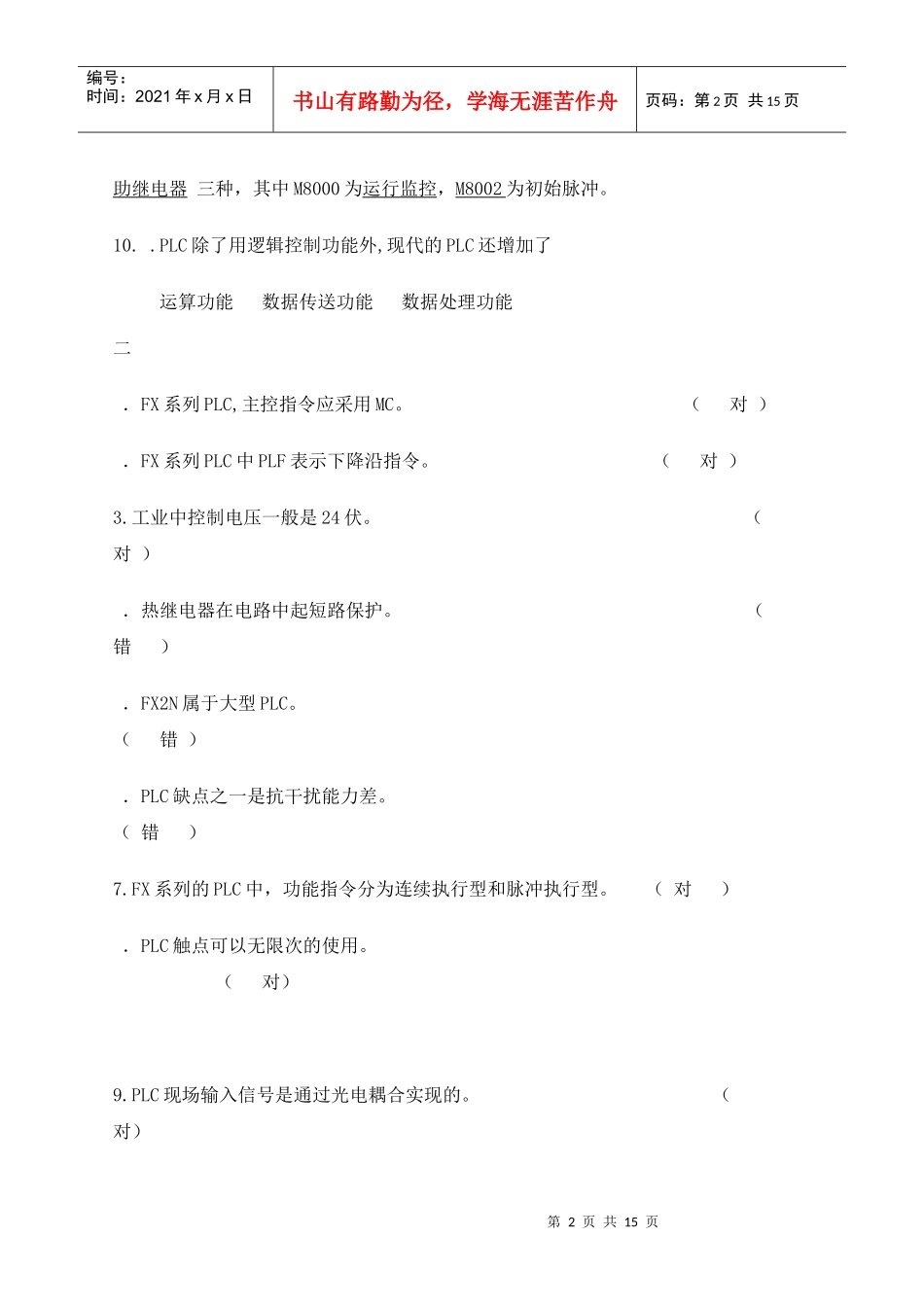

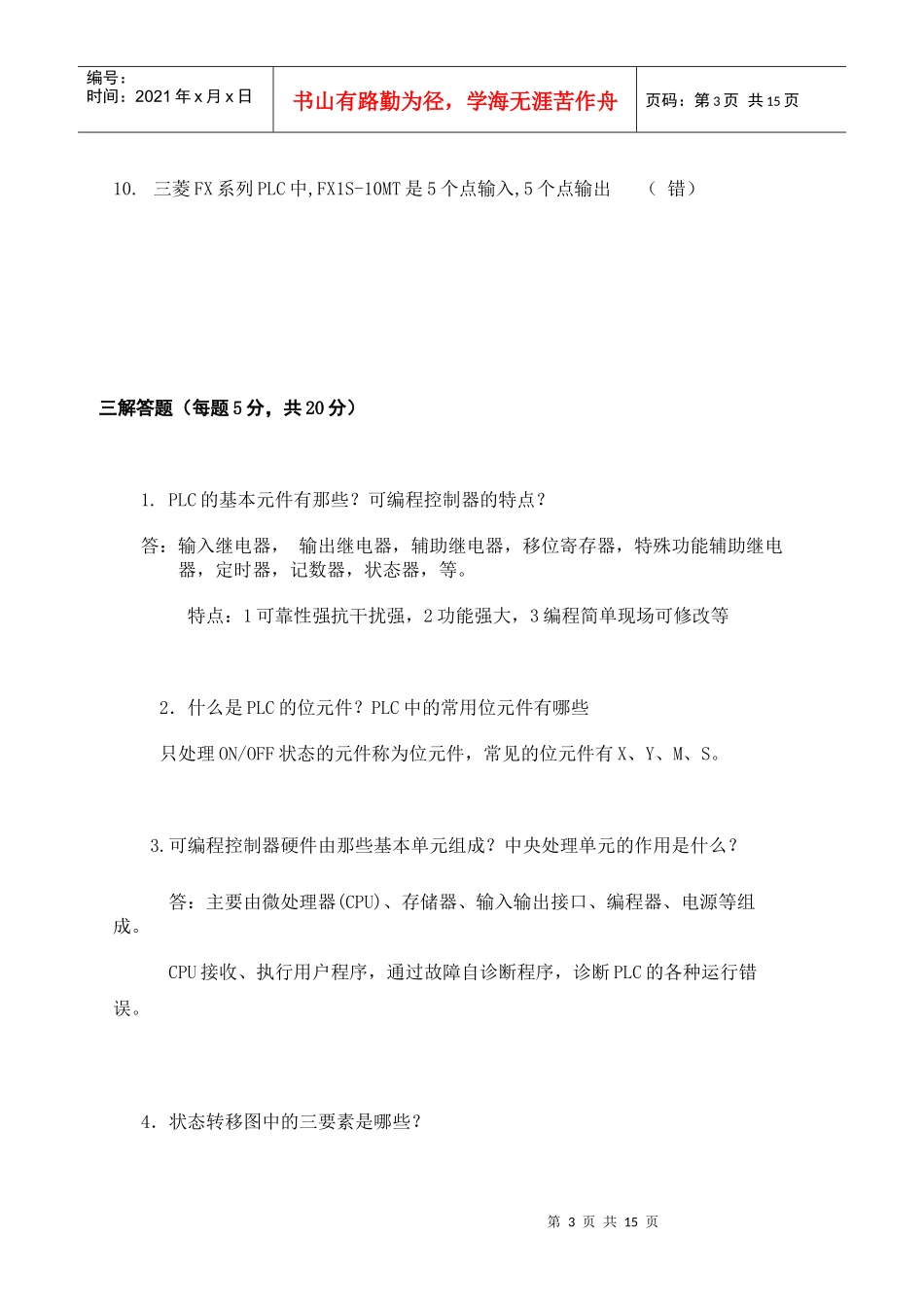

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页《电气控制与PLC》试卷考试班级_______________姓名_____________学号________________题号一二三四总得分复核人实得分阅卷人一、填空题（每空一分，20分）1.手持式编程器可以为PLC编写指令表方式的程序。2.GXDeveloper是三菱PLC的编程软件，使用该软件的微机可以（可以，不可以）直接与PLC通讯，能（能，不能）进行PLC运行状态的在线监视。3.将编程器内编写好的程序写入PLC时，PLC必须处在STOP模式。（RUN，STOP）4.根据PLC结构形式的不同，可分为整体式和模块式。5.输出指令不能用于输入映像寄存器。6.PLC需要通过PC/PPI电缆与微机连接。7.PLC一般能（能，不能）为外部传感器提供24V直流电源。8.基本指令主要用于逻辑处理，而功能指令则主要用于数据处理。9.辅助继电器按照功能分，有通用辅助起点器、锁存辅助继电器和特殊辅第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页助继电器三种，其中M8000为运行监控，M8002为初始脉冲。10..PLC除了用逻辑控制功能外,现代的PLC还增加了运算功能数据传送功能数据处理功能二．FX系列PLC,主控指令应采用MC。（对）．FX系列PLC中PLF表示下降沿指令。（对）3.工业中控制电压一般是24伏。（对）．热继电器在电路中起短路保护。（错）．FX2N属于大型PLC。（错）．PLC缺点之一是抗干扰能力差。（错）7.FX系列的PLC中，功能指令分为连续执行型和脉冲执行型。（对）．PLC触点可以无限次的使用。（对）9.PLC现场输入信号是通过光电耦合实现的。（对）第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页10.三菱FX系列PLC中,FX1S-10MT是5个点输入,5个点输出（错）三解答题（每题5分，共20分）1.PLC的基本元件有那些？可编程控制器的特点？答：输入继电器，输出继电器，辅助继电器，移位寄存器，特殊功能辅助继电器，定时器，记数器，状态器，等。特点：1可靠性强抗干扰强，2功能强大，3编程简单现场可修改等2．什么是PLC的位元件？PLC中的常用位元件有哪些只处理ON/OFF状态的元件称为位元件，常见的位元件有X、Y、M、S。3.可编程控制器硬件由那些基本单元组成？中央处理单元的作用是什么？答：主要由微处理器(CPU)、存储器、输入输出接口、编程器、电源等组成。CPU接收、执行用户程序，通过故障自诊断程序，诊断PLC的各种运行错误。4．状态转移图中的三要素是哪些？第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页驱动负载，转移方向，转移条件。四根据指令程序画出梯形图（每题10分，共20分）．LDX000OUTY000LDIX001OUTM100OUTT000K19LDT000OUTY0012.LDX002ANIX000OUTM1ANDX001第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页OUTY0043.做出下列指令的梯形图LDX000ORX005LDX001ANDX002LDIX004ANDX003ORBORX006ANBORX007OUTY006END4.做出下列指令的梯形图LDX0MRDMPSANDX5第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页ANDX1OUTY3OUTY0MRDMPPANDX6ANDX2OUTY4OUTY1MPPLDX3ANDX7MPSOUTY5ANDX4OUTY2五设计题(40分)1.设计一个三地控制的三相异步电动机正反转控制程序(20分)（1）确定输入/输出信号，并画出PLC外部接线图x1:正转按钮1x4:反转按钮1x7：FR常开触点第7页共15页第6页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共15页x2:正转按钮2x5:反转按钮2x3:正转按钮3x6：反转按钮x0:停止按钮y0：电机正转y1：电机反转（接线图略）（2）做出对应的梯形图第8页共15页第7页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共15页2.根据下列流程图，设计汽车清洗装置的PLC控制程序，试按下列要求完成：启动清洗机ON进入刷洗水阀门刷子接触器ON车辆离开OFF停机命令第9页共15页第8页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共...
