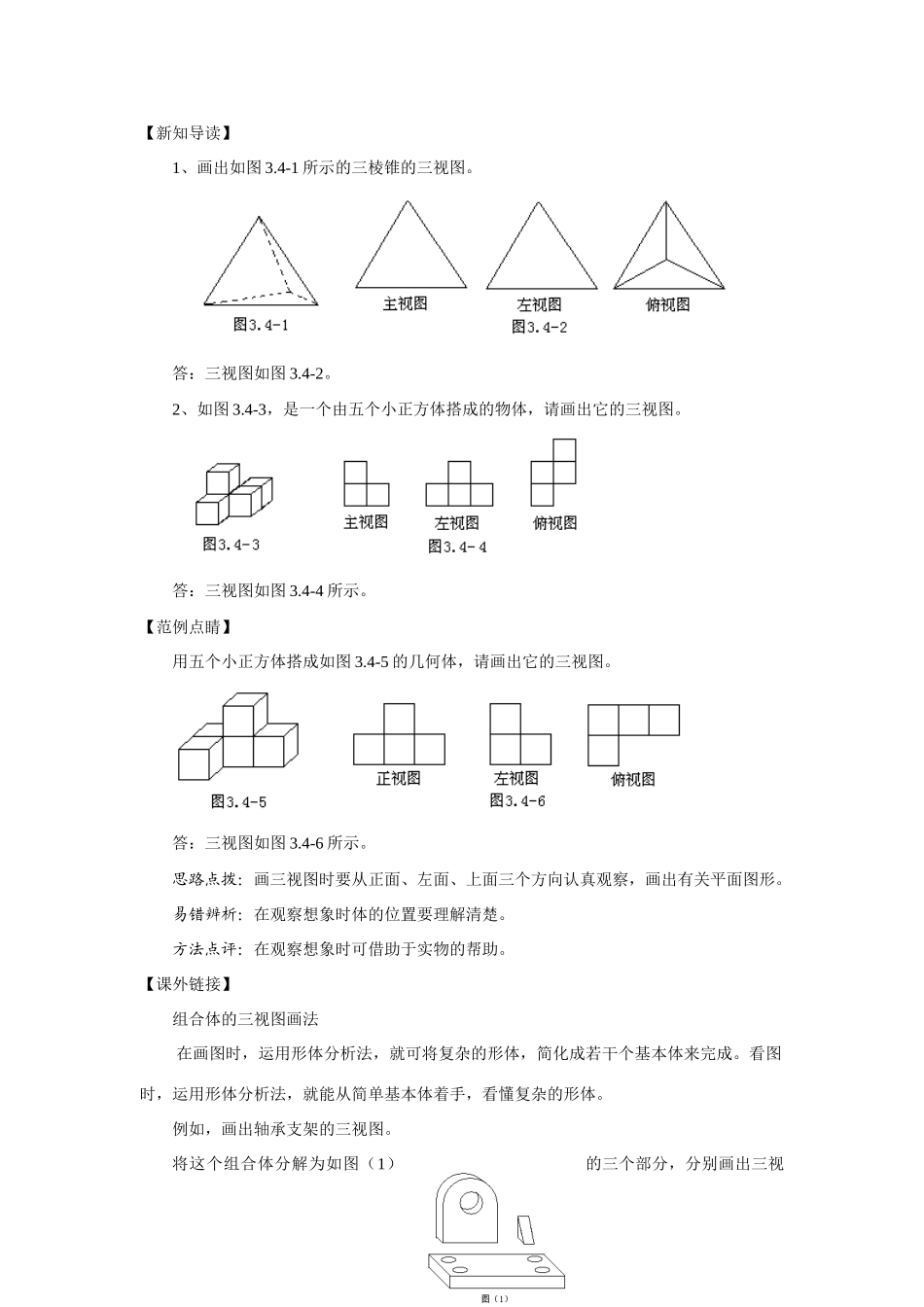

【新知导读】1、画出如图3.4-1所示的三棱锥的三视图。答：三视图如图3.4-2。2、如图3.4-3，是一个由五个小正方体搭成的物体，请画出它的三视图。答：三视图如图3.4-4所示。【范例点睛】用五个小正方体搭成如图3.4-5的几何体，请画出它的三视图。答：三视图如图3.4-6所示。思路点拨：画三视图时要从正面、左面、上面三个方向认真观察，画出有关平面图形。易错辨析：在观察想象时体的位置要理解清楚。方法点评：在观察想象时可借助于实物的帮助。【课外链接】组合体的三视图画法在画图时，运用形体分析法，就可将复杂的形体，简化成若干个基本体来完成。看图时，运用形体分析法，就能从简单基本体着手，看懂复杂的形体。例如，画出轴承支架的三视图。将这个组合体分解为如图（1）的三个部分，分别画出三视图，再组合起来即可，如图（2）。【随堂演练】1、从三个方向观察同一个物体，可能看到不同的图形，简称三视图，下列选项不在三视图之列的是（）A、主视图B、右视图C、左视图D、俯视图2、正方体的主视图、左视图、俯视图均为。3、画出下列几何体的三视图：4、一物体的三视图如下图，你能描述该物体的形状吗？5、如图，是一个立体图形的三视图，这个立体图形是由一些相同的小正方体构成，这些相同的小正方体的个数是（）A、4个B、5个C、6个D、7个6、若一个立体图形的正视图与左视图都是等腰三角形，俯视图是圆，则这个图形可能是（）A、圆台B、圆柱C、圆锥D、三棱锥7、大小两个正方体叠成如图所示几何体，请作出它的三视图。
