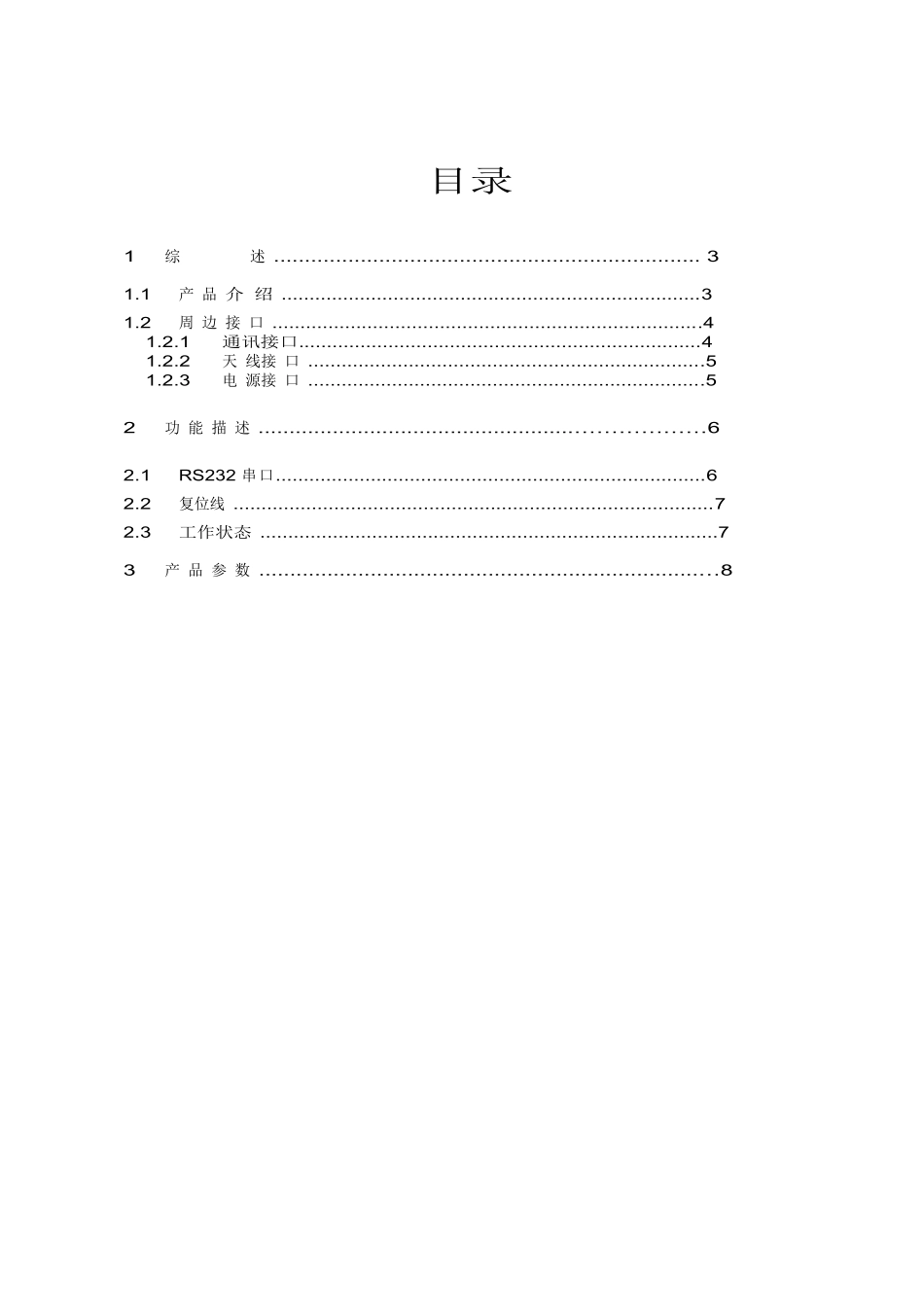

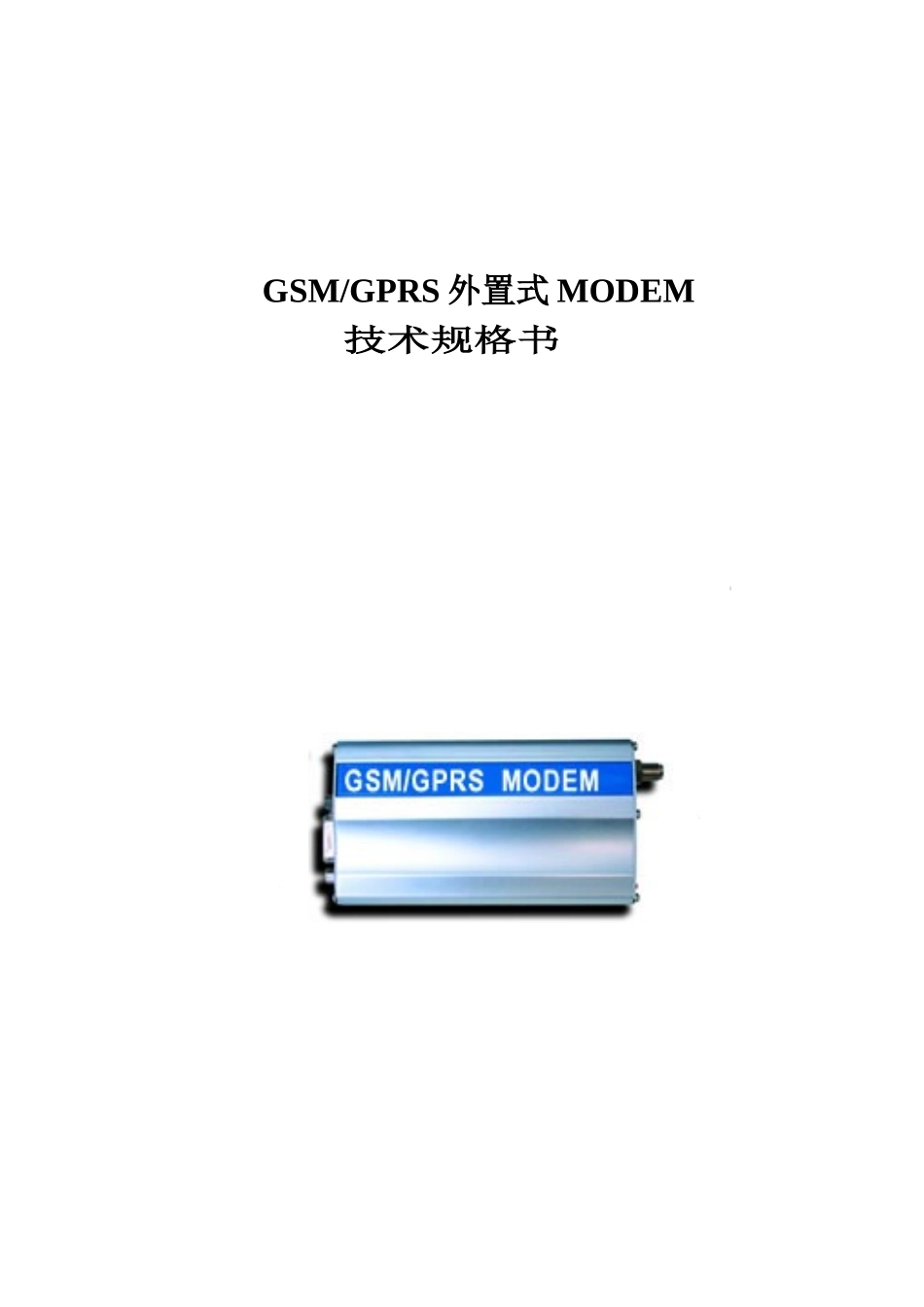

GSM/GPRS外置式MODEM技术规格书规格书版本2.0最新修改时间2006–06–28澳漪电子.LOTUSTECHINC2目录1综述.....................................................................31.1产品介绍...........................................................................31.2周边接口.............................................................................41.2.1通讯接口........................................................................41.2.2天线接口.......................................................................51.2.3电源接口.......................................................................52功能描述...................................................………………62.1RS232串口.............................................................................62.2复位线......................................................................................72.3工作状态..................................................................................73产品参数.......................................................................…81综述1.1简介LOTUSTECH外置调制解调器集所有先进的WISMO技术于一身。通过使用嵌入TCP/IP协议堆栈可赋予您的应用程序即时的GPRSclass10功能。全部是定型的技术显著地缩短了产品面市时间。坚固的金属外壳包装使得LOTUS调制解调器能够经受恶劣的环境考验。使用OpenAT开发工具和内置备用处理及内存容量，将您的应用产品正确地嵌入平台，可以避免使用额外组件和部件的需要。外置调制解调器支持下列传送:数据传真短信息声音呼叫(可选)支持的接口包括:工作状态指示LED外接天线(通过SMA连接头)RS232串行口(通过15-pinSUBHD连接头),电源SIM卡读写主要特点发射功率2W输出(E-GSM900频段)发射功率1W输出(GSM1800频段)32MbitsFlash存储器,4MbitsSRAM,实时日历时钟回声消除及噪声抑制GSMorGSM/GPRS全协议支持.GPRSclass10硬件支持直流供电RS232串口支持A3V/5VSIM接口1.2周边接口澳漪电子.LOTUSTECHINC41.2.1Sub15-pin串行接口543211098761514131211Figure1:Sub15-pin串行接口Pin#信号线(CCITT/EIA)说明连接状态1CT109/DCDRS232数据载波检测是2CT103/TXRS232数据发送是3BOOT软件升级是4Microphone(+)麦克正极否5Microphone(-)麦克负极否6CT104/RXRS232数据接收是7CT107/DSRRS232数传机就绪是8CT108-2/DTRRS232数据终端就绪是9GND地是10Speaker(+)喇叭正极是澳漪电子.LOTUSTECHINC511CT106/CTSRS232发送清除是12CT105/RTSRS232发送请求是13CT125/RIRS232回铃指示是14RESET硬件复位是15Speaker(-)喇叭正极是1.2.2天线接口SMA端口(天线接口)Figure2:天线接口1.2.3电源接口1234Figure3:电源接口Pin#信号说明1Vin电源(6V至32V)2GND地澳漪电子.LOTUSTECHINC63NC4NC2功能2.1RS232串口RS232负责与外界的通讯功能,即WISMO模块(DCE)与外界(DTE)的通讯所用的信号包括:数据发送(CT103/TX),数据接收(CT104/RX),发送请求(CT105/RTS),发送清除(CT106/CTS),数据终端就绪(CT108-2/DTR),数据机就绪(CT107/DSR).还有数据载波检测DCD(CT109/DCD)和回铃指示RI(CT125/RI).GSM/GPRSMODEM(DCE)CT103/TXCT104/RXCT105/RTSCT106/CTSCT107/DSRCT108-2/DTRCT109/DCDDTECT125/RIFigure4:RS232串口信号图2.1.1RS232连接脚(Pin)Pin说明澳漪电子.LOTUSTECHINC7信号SubHD连接器管脚rI/OI/Otype标准RS232CT103/TX2ITXCT104/RX6ORXCT105/RTS12IRTSCT106/CTS11OCTSCT107/DSR7ODSRCT108-2/DTR8IDTRCT109/DCD1ODCDCT125/RI13ORICT102/GND92.2复位该信号线可连低电平对MODEM进行强制重起复位(上电时系统自动复位).仅限于紧急状态使用,软件复位应予优先考虑:RESETpin14=0,复位,(低电平,一般指地,0V)RESETpin14=1,正常状态(高电平,正常状态为3.1V)Pin说明信号线SubHD15-Pin连接器Pin#说明RESET14硬复位注意事项:如不需要此复位功能,应将该脚悬空.如需使用,外部DTE对此管...
