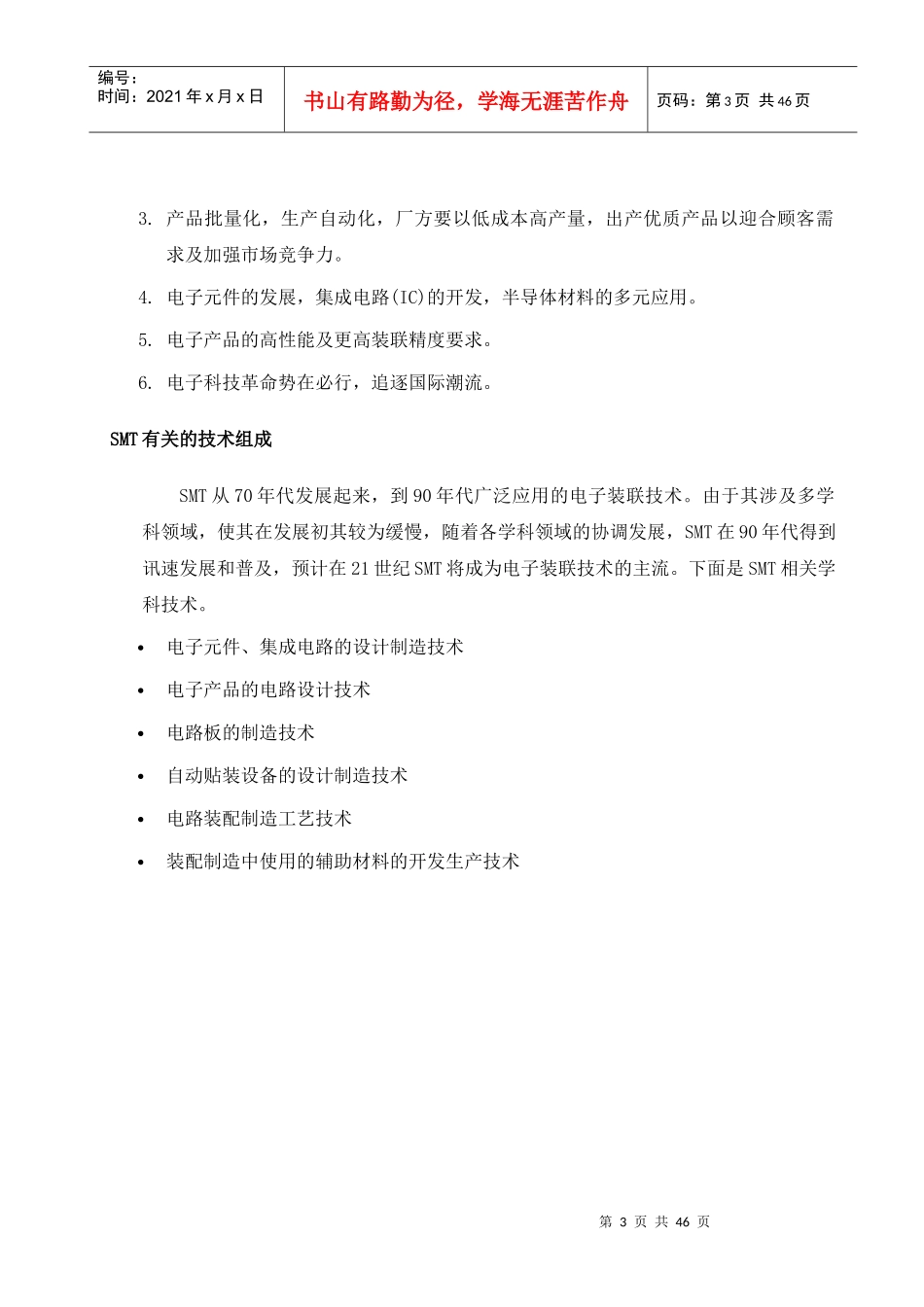

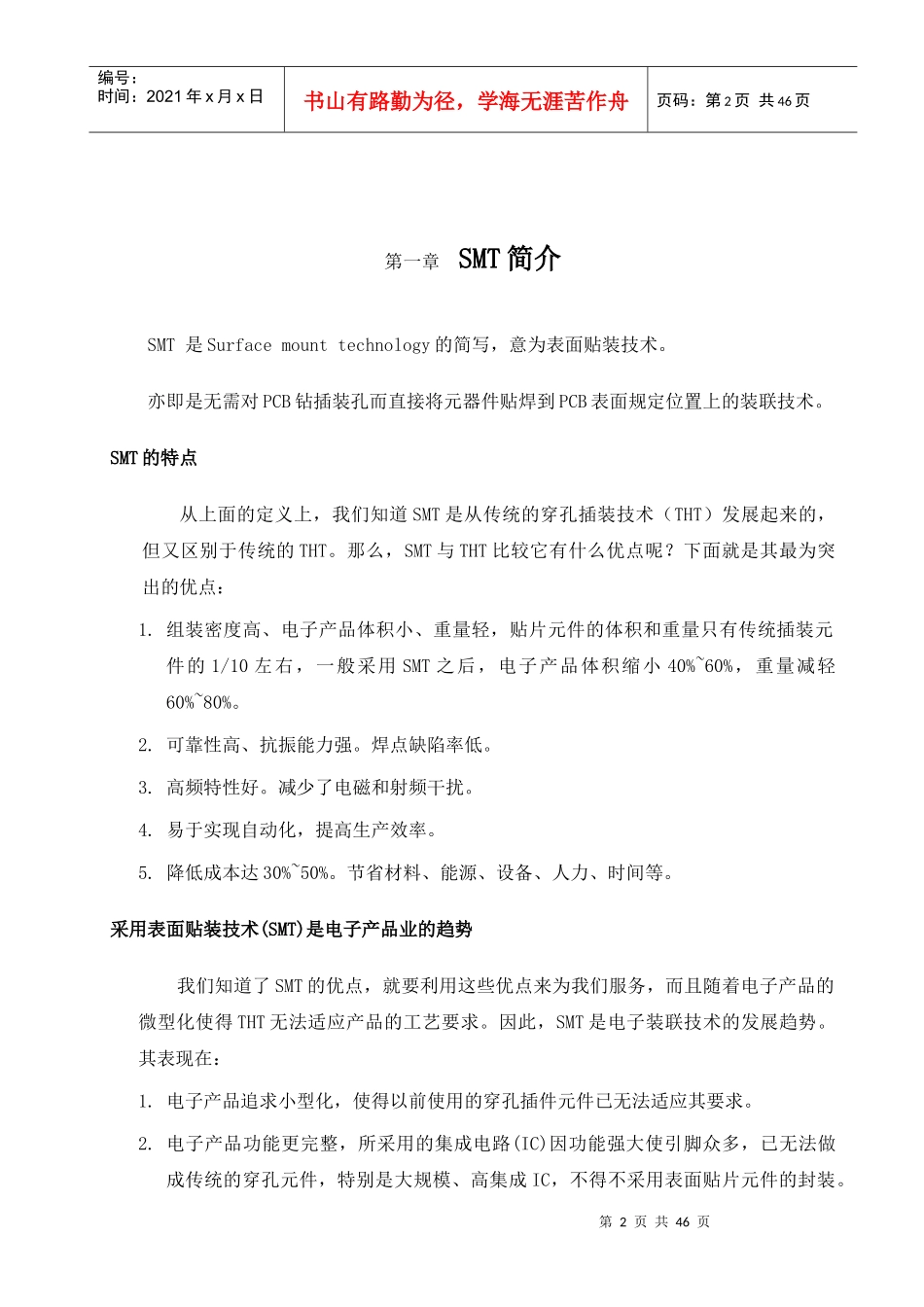

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页SMT培训手册上册SMT基础知识目录一、SMT简介二、SMT工艺介绍三、元器件知识四、SMT辅助材料五、SMT质量标准六、安全及防静电常识下册SMT操作知识目录六、松下贴片机系列七、西门子贴片机系列八、天龙贴片机系列第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页第一章SMT简介SMT是Surfacemounttechnology的简写，意为表面贴装技术。亦即是无需对PCB钻插装孔而直接将元器件贴焊到PCB表面规定位置上的装联技术。SMT的特点从上面的定义上，我们知道SMT是从传统的穿孔插装技术（THT）发展起来的，但又区别于传统的THT。那么，SMT与THT比较它有什么优点呢？下面就是其最为突出的优点：1.组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%~60%，重量减轻60%~80%。2.可靠性高、抗振能力强。焊点缺陷率低。3.高频特性好。减少了电磁和射频干扰。4.易于实现自动化，提高生产效率。5.降低成本达30%~50%。节省材料、能源、设备、人力、时间等。采用表面贴装技术(SMT)是电子产品业的趋势我们知道了SMT的优点，就要利用这些优点来为我们服务，而且随着电子产品的微型化使得THT无法适应产品的工艺要求。因此，SMT是电子装联技术的发展趋势。其表现在：1.电子产品追求小型化，使得以前使用的穿孔插件元件已无法适应其要求。2.电子产品功能更完整，所采用的集成电路(IC)因功能强大使引脚众多，已无法做成传统的穿孔元件，特别是大规模、高集成IC，不得不采用表面贴片元件的封装。第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页3.产品批量化，生产自动化，厂方要以低成本高产量，出产优质产品以迎合顾客需求及加强市场竞争力。4.电子元件的发展，集成电路(IC)的开发，半导体材料的多元应用。5.电子产品的高性能及更高装联精度要求。6.电子科技革命势在必行，追逐国际潮流。SMT有关的技术组成SMT从70年代发展起来，到90年代广泛应用的电子装联技术。由于其涉及多学科领域，使其在发展初其较为缓慢，随着各学科领域的协调发展，SMT在90年代得到讯速发展和普及，预计在21世纪SMT将成为电子装联技术的主流。下面是SMT相关学科技术。电子元件、集成电路的设计制造技术电子产品的电路设计技术电路板的制造技术自动贴装设备的设计制造技术电路装配制造工艺技术装配制造中使用的辅助材料的开发生产技术第4页共46页第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共46页第二章SMT工艺介绍SMT工艺名词术语1、表面贴装组件（SMA）（surfacemountassemblys）采用表面贴装技术完成装联的印制板组装件。2、回流焊（reflowsoldering）通过熔化预先分配到PCB焊盘上的焊膏，实现表面贴装元器件与PCB焊盘的连接。3、波峰焊（wavesoldering）将溶化的焊料，经专用设备喷流成设计要求的焊料波峰，使预先装有电子元器件的PCB通过焊料波峰，实现元器与PCB焊盘这间的连接。4、细间距（finepitch）小于0.5mm引脚间距5、引脚共面性（leadcoplanarity）指表面贴装元器件引脚垂直高度偏差，即引脚的最高脚底与最低引脚底形成的平面这间的垂直距离。其值一般不大于0.1mm。6、焊膏（solderpaste）由粉末状焊料合金、焊剂和一些起粘性作用及其他作用的添加剂混合成具有一定第5页共46页第4页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共46页粘度和良好触变性的焊料膏。7、固化（curing）在一定的温度、时间条件下，加热贴装了元器件的贴片胶，以使元器件与PCB板暂时固定在一起的工艺过程。8、贴片胶或称红胶（adhesives）（SMA）固化前具有一定的初粘度有外形，固化后具有足够的粘接强度的胶体。9、点胶(dispensing)表面贴装时，往PCB上施加贴片胶的工艺过程。10、点胶机(dispenser)能完成点胶操作的设备。11、贴装（pickandplace）将表面贴装元器件从供料器中拾取并贴放到PCB规定位置...
