东财08秋学期建筑材料第七章课堂笔记VIP免费

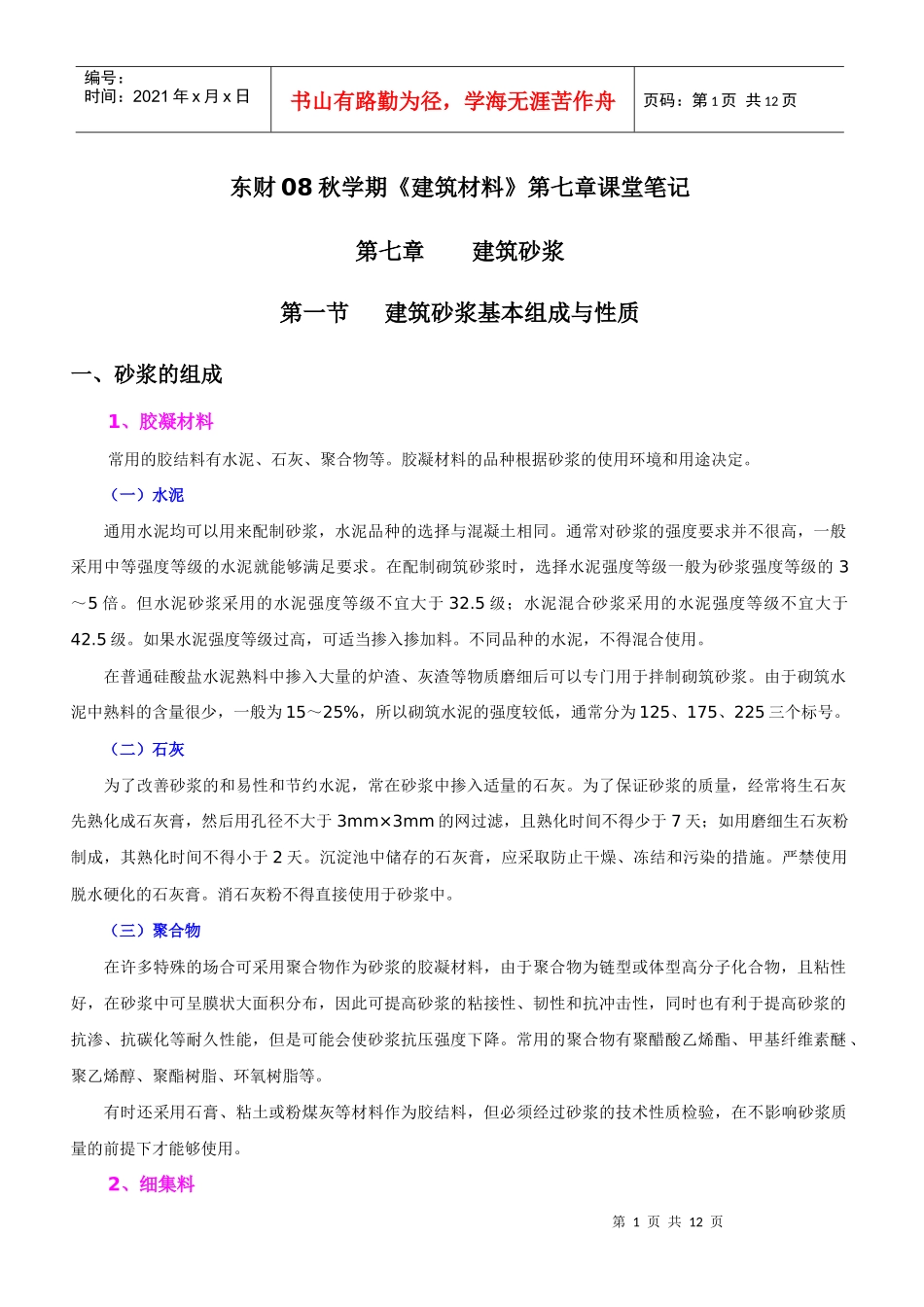

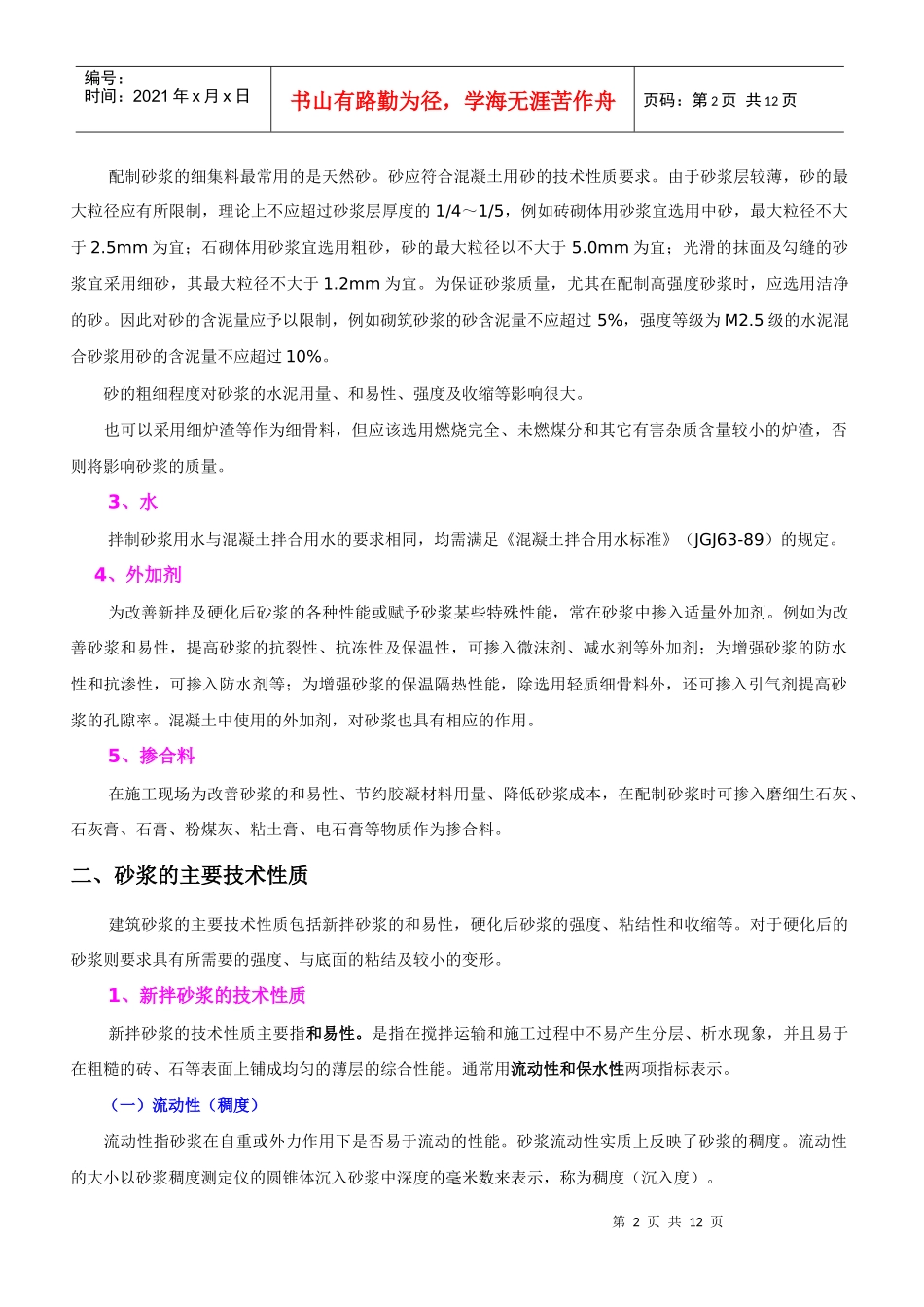

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页东财08秋学期《建筑材料》第七章课堂笔记第七章建筑砂浆第一节建筑砂浆基本组成与性质一、砂浆的组成1、胶凝材料常用的胶结料有水泥、石灰、聚合物等。胶凝材料的品种根据砂浆的使用环境和用途决定。（一）水泥通用水泥均可以用来配制砂浆，水泥品种的选择与混凝土相同。通常对砂浆的强度要求并不很高，一般采用中等强度等级的水泥就能够满足要求。在配制砌筑砂浆时，选择水泥强度等级一般为砂浆强度等级的3～5倍。但水泥砂浆采用的水泥强度等级不宜大于32.5级；水泥混合砂浆采用的水泥强度等级不宜大于42.5级。如果水泥强度等级过高，可适当掺入掺加料。不同品种的水泥，不得混合使用。在普通硅酸盐水泥熟料中掺入大量的炉渣、灰渣等物质磨细后可以专门用于拌制砌筑砂浆。由于砌筑水泥中熟料的含量很少，一般为15～25%，所以砌筑水泥的强度较低，通常分为125、175、225三个标号。（二）石灰为了改善砂浆的和易性和节约水泥，常在砂浆中掺入适量的石灰。为了保证砂浆的质量，经常将生石灰先熟化成石灰膏，然后用孔径不大于3mm×3mm的网过滤，且熟化时间不得少于7天；如用磨细生石灰粉制成，其熟化时间不得小于2天。沉淀池中储存的石灰膏，应采取防止干燥、冻结和污染的措施。严禁使用脱水硬化的石灰膏。消石灰粉不得直接使用于砂浆中。（三）聚合物在许多特殊的场合可采用聚合物作为砂浆的胶凝材料，由于聚合物为链型或体型高分子化合物，且粘性好，在砂浆中可呈膜状大面积分布，因此可提高砂浆的粘接性、韧性和抗冲击性，同时也有利于提高砂浆的抗渗、抗碳化等耐久性能，但是可能会使砂浆抗压强度下降。常用的聚合物有聚醋酸乙烯酯、甲基纤维素醚、聚乙烯醇、聚酯树脂、环氧树脂等。有时还采用石膏、粘土或粉煤灰等材料作为胶结料，但必须经过砂浆的技术性质检验，在不影响砂浆质量的前提下才能够使用。2、细集料第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页配制砂浆的细集料最常用的是天然砂。砂应符合混凝土用砂的技术性质要求。由于砂浆层较薄，砂的最大粒径应有所限制，理论上不应超过砂浆层厚度的1/4～1/5，例如砖砌体用砂浆宜选用中砂，最大粒径不大于2.5mm为宜；石砌体用砂浆宜选用粗砂，砂的最大粒径以不大于5.0mm为宜；光滑的抹面及勾缝的砂浆宜采用细砂，其最大粒径不大于1.2mm为宜。为保证砂浆质量，尤其在配制高强度砂浆时，应选用洁净的砂。因此对砂的含泥量应予以限制，例如砌筑砂浆的砂含泥量不应超过5%，强度等级为M2.5级的水泥混合砂浆用砂的含泥量不应超过10%。砂的粗细程度对砂浆的水泥用量、和易性、强度及收缩等影响很大。也可以采用细炉渣等作为细骨料，但应该选用燃烧完全、未燃煤分和其它有害杂质含量较小的炉渣，否则将影响砂浆的质量。3、水拌制砂浆用水与混凝土拌合用水的要求相同，均需满足《混凝土拌合用水标准》（JGJ63-89）的规定。4、外加剂为改善新拌及硬化后砂浆的各种性能或赋予砂浆某些特殊性能，常在砂浆中掺入适量外加剂。例如为改善砂浆和易性，提高砂浆的抗裂性、抗冻性及保温性，可掺入微沫剂、减水剂等外加剂；为增强砂浆的防水性和抗渗性，可掺入防水剂等；为增强砂浆的保温隔热性能，除选用轻质细骨料外，还可掺入引气剂提高砂浆的孔隙率。混凝土中使用的外加剂，对砂浆也具有相应的作用。5、掺合料在施工现场为改善砂浆的和易性、节约胶凝材料用量、降低砂浆成本，在配制砂浆时可掺入磨细生石灰、石灰膏、石膏、粉煤灰、粘土膏、电石膏等物质作为掺合料。二、砂浆的主要技术性质建筑砂浆的主要技术性质包括新拌砂浆的和易性，硬化后砂浆的强度、粘结性和收缩等。对于硬化后的砂浆则要求具有所需要的强度、与底面的粘结及较小的变形。1、新拌砂浆的技术性质新拌砂浆的技术性质主要指和易性。是指在搅拌运输和施工过程中不易产生分层、析水现象，并且易于在粗糙的砖、石等表面上铺成均匀的薄层的综合性能。通常用流动性和保水性两项指标表示。（一）流动性（稠度）流动性指砂浆在自重或外力...
