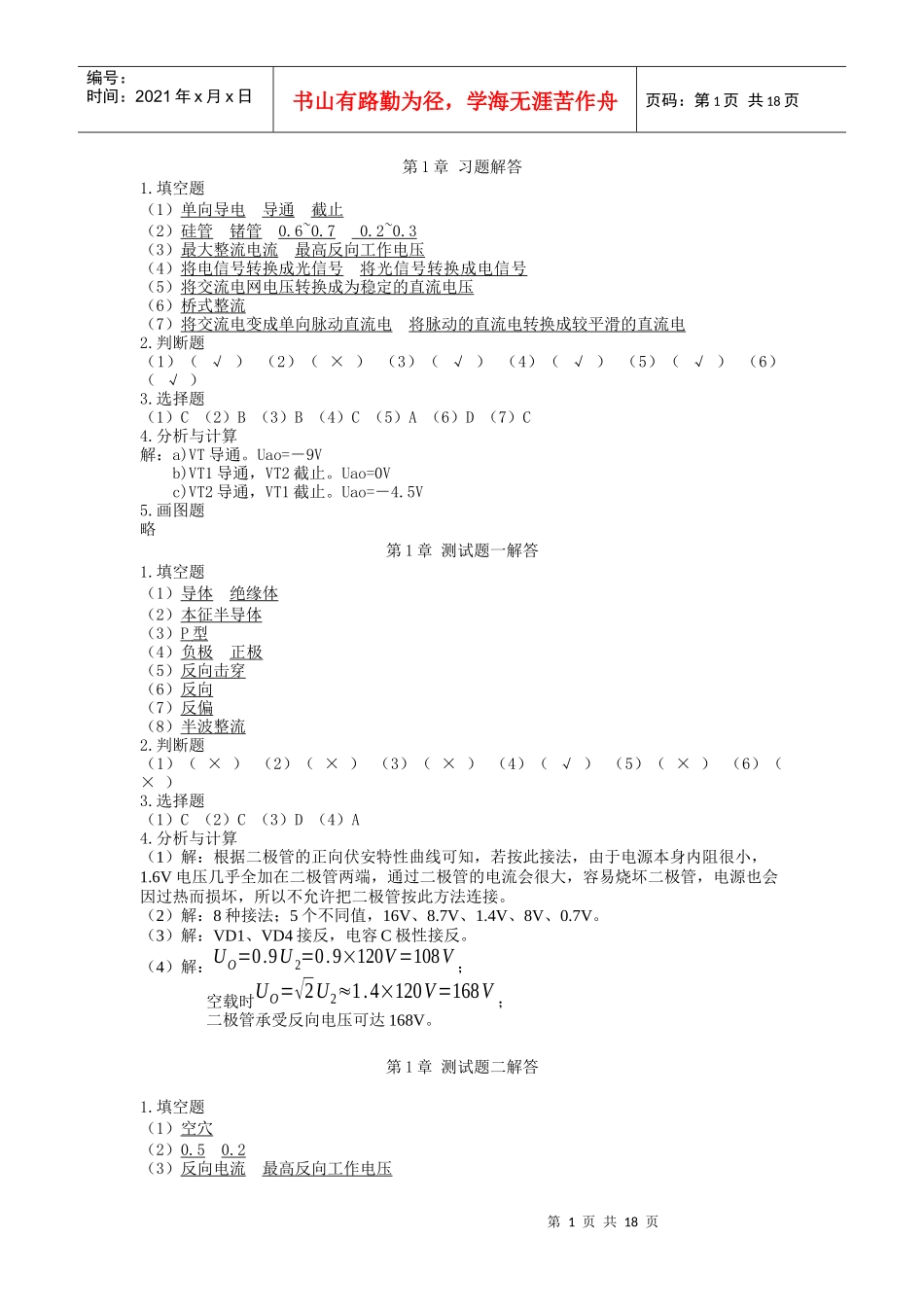

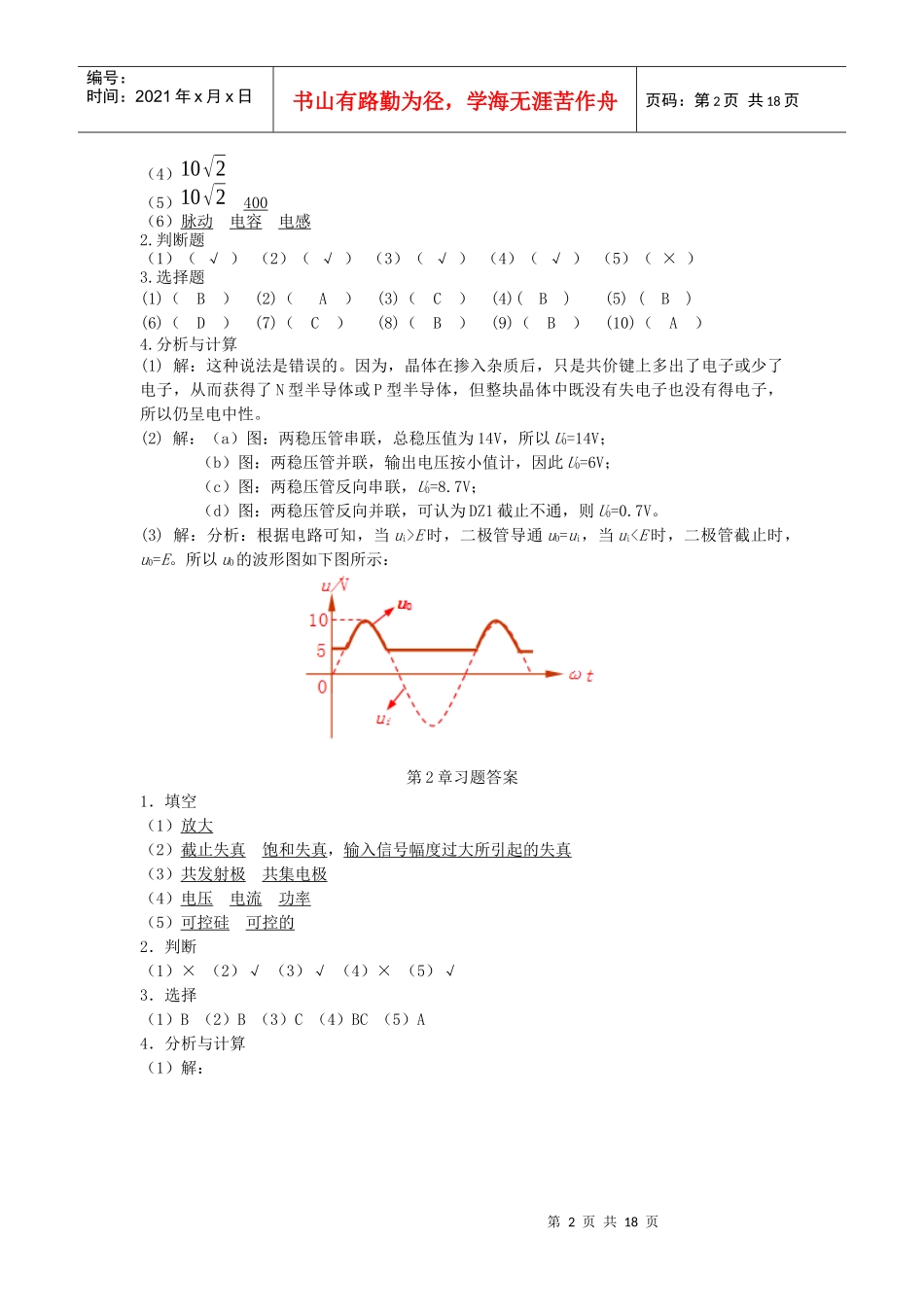

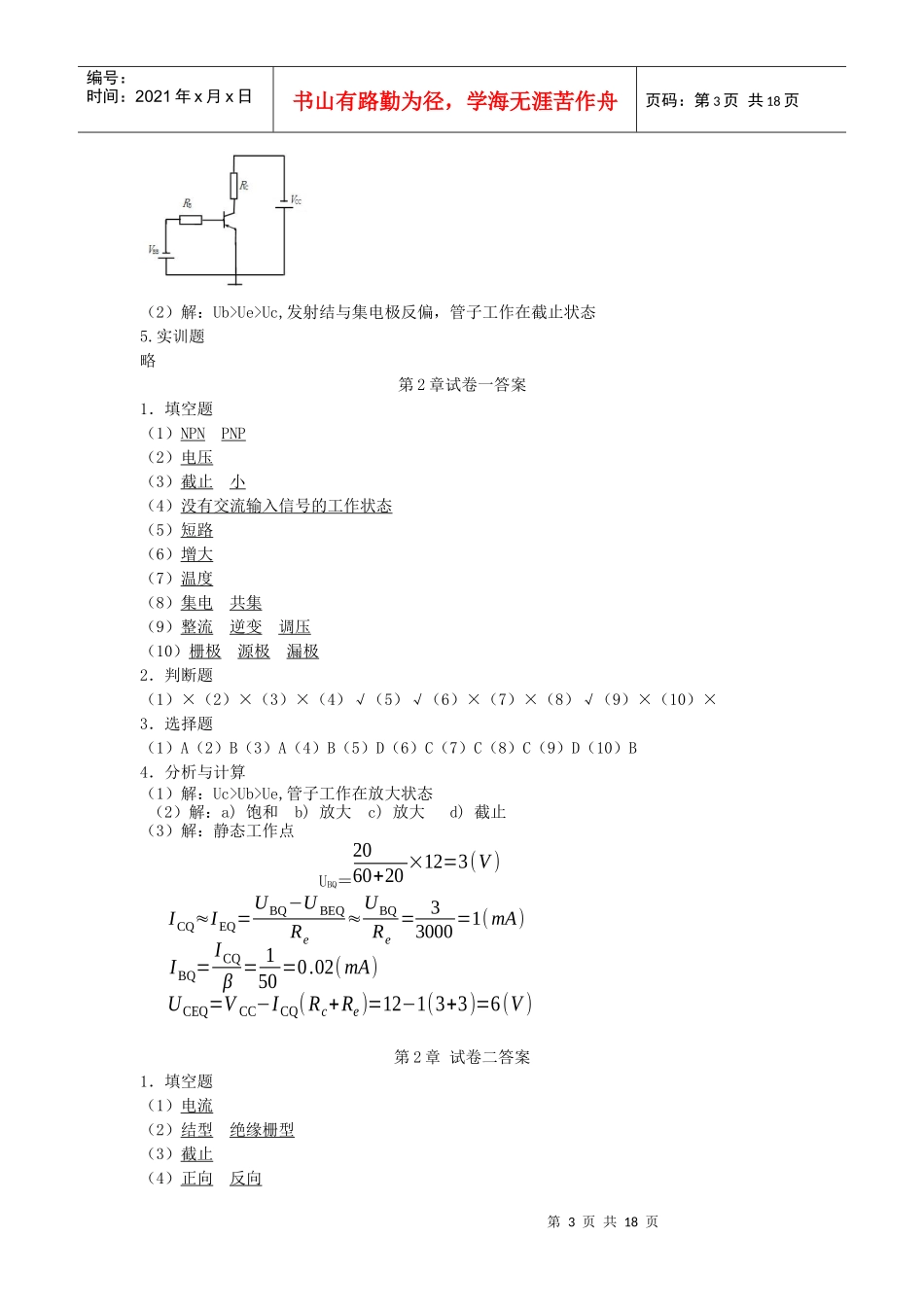

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页第1章习题解答1.填空题（1）单向导电导通截止（2）硅管锗管0.6~0.70.2~0.3（3）最大整流电流最高反向工作电压（4）将电信号转换成光信号将光信号转换成电信号（5）将交流电网电压转换成为稳定的直流电压（6）桥式整流（7）将交流电变成单向脉动直流电将脉动的直流电转换成较平滑的直流电2.判断题（1）（√）（2）（×）（3）（√）（4）（√）（5）（√）（6）（√）3.选择题（1）C（2）B（3）B（4）C（5）A（6）D（7）C4.分析与计算解：a)VT导通。Uao=－9Vb)VT1导通，VT2截止。Uao=0Vc)VT2导通，VT1截止。Uao=－4.5V5.画图题略第1章测试题一解答1.填空题（1）导体绝缘体（2）本征半导体（3）P型（4）负极正极（5）反向击穿（6）反向（7）反偏（8）半波整流2.判断题（1）（×）（2）（×）（3）（×）（4）（√）（5）（×）（6）（×）3.选择题（1）C（2）C（3）D（4）A4.分析与计算（1）解：根据二极管的正向伏安特性曲线可知，若按此接法，由于电源本身内阻很小，1.6V电压几乎全加在二极管两端，通过二极管的电流会很大，容易烧坏二极管，电源也会因过热而损坏，所以不允许把二极管按此方法连接。（2）解：8种接法；5个不同值，16V、8.7V、1.4V、8V、0.7V。（3）解：VD1、VD4接反，电容C极性接反。（4）解：UO=0.9U2=0.9×120V=108V；空载时UO=√2U2≈1.4×120V=168V；二极管承受反向电压可达168V。第1章测试题二解答1.填空题（1）空穴（2）0.50.2（3）反向电流最高反向工作电压第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页（4）10√2（5）10√2400（6）脉动电容电感2.判断题（1）（√）（2）（√）（3）（√）（4）（√）（5）（×）3.选择题(1)（B）(2)（A）(3)（C）(4)(B)(5)(B)(6)（D）(7)（C）(8)（B）(9)（B）(10)（A）4.分析与计算(1)解：这种说法是错误的。因为，晶体在掺入杂质后，只是共价键上多出了电子或少了电子，从而获得了N型半导体或P型半导体，但整块晶体中既没有失电子也没有得电子，所以仍呈电中性。(2)解：（a）图：两稳压管串联，总稳压值为14V，所以U0=14V；（b）图：两稳压管并联，输出电压按小值计，因此U0=6V；（c）图：两稳压管反向串联，U0=8.7V；（d）图：两稳压管反向并联，可认为DZ1截止不通，则U0=0.7V。(3)解：分析：根据电路可知，当ui>E时，二极管导通u0=ui，当uiUe>Uc,发射结与集电极反偏，管子工作在截止状态5.实训题略第2章试卷一答案1．填空题（1）NPNPNP（2）电压（3）截止小（4）没有交流输入信号的工作状态（5）短路（6）增大（7）温度（8）集电共集（9）整流逆变调压（10）栅极源极漏极2．判断题（1）×（2）×（3）×（4）√（5）√（6）×（7）×（8）√（9）×（10）×3．选择题（1）A（2）B（3）A（4）B（5）D（6）C（7）C（8）C（9）D（10）B4．分析与计算（1）解：Uc>Ub>Ue,管子工作在放大状态（2）解：a)饱和b)放大c)放大d)截止（3）解：静态工作点UBQ＝2060+20×12=3(V)第2章试卷二答案1．填空题（1）电流（2）结型绝缘栅型（3）截止（4）正向反向ICQ≈IEQ=UBQ−UBEQRe≈UBQRe=33000=1(mA)IBQ=ICQβ=150=0.02(mA)UCEQ=VCC−ICQ(Rc+Re)=12−1(3+3)=6(V)第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页（5）有交流输入信号（6）50（7）调节偏置电阻Rb（8）断路（9）小大小（10）电压电流IC反相2．判断题（1）×（2）×（3）×（4）√（5）×（6）×（7）√（8）×（9）√（10）×3．选择题（1）B（2）A（3）D...
