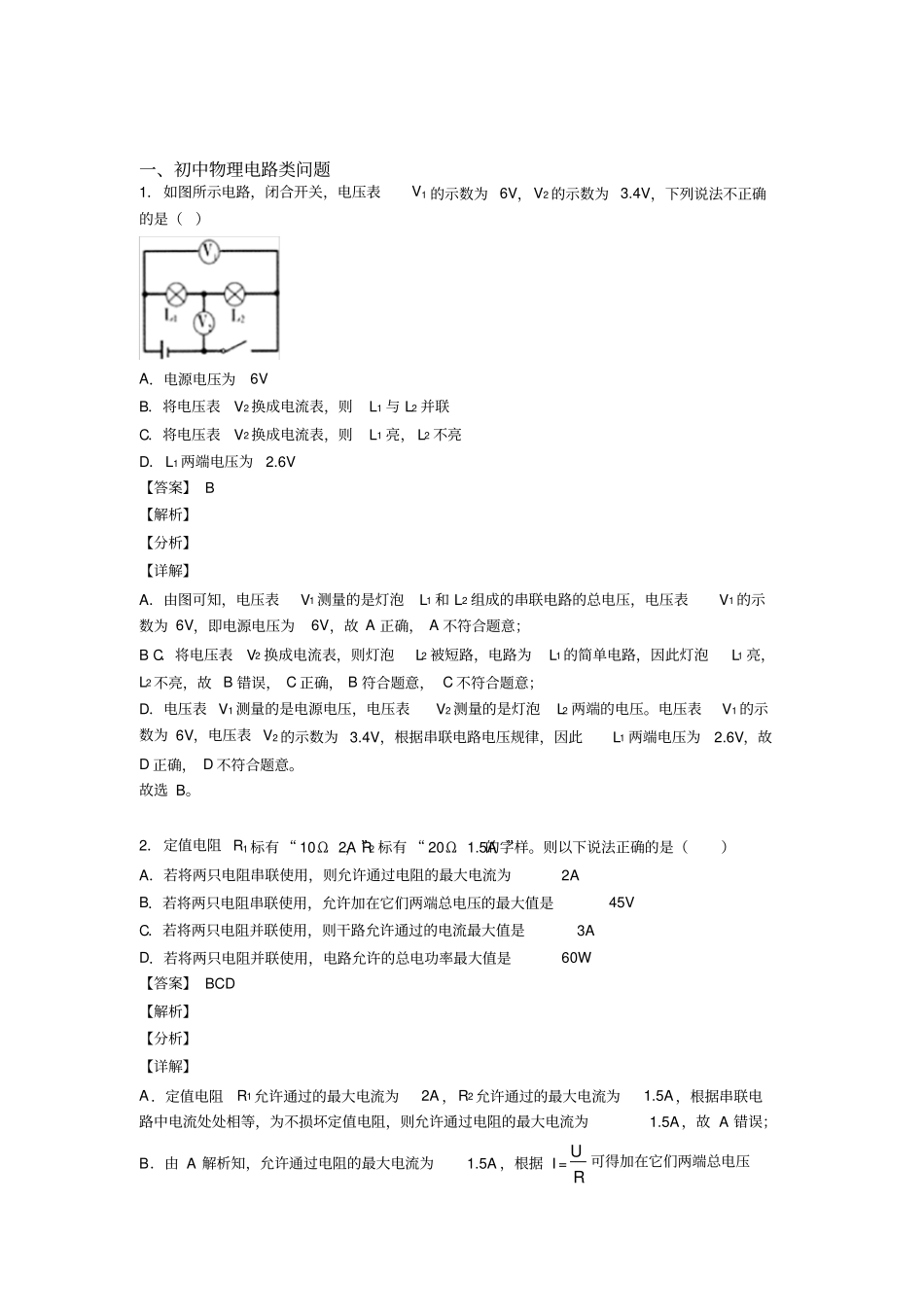

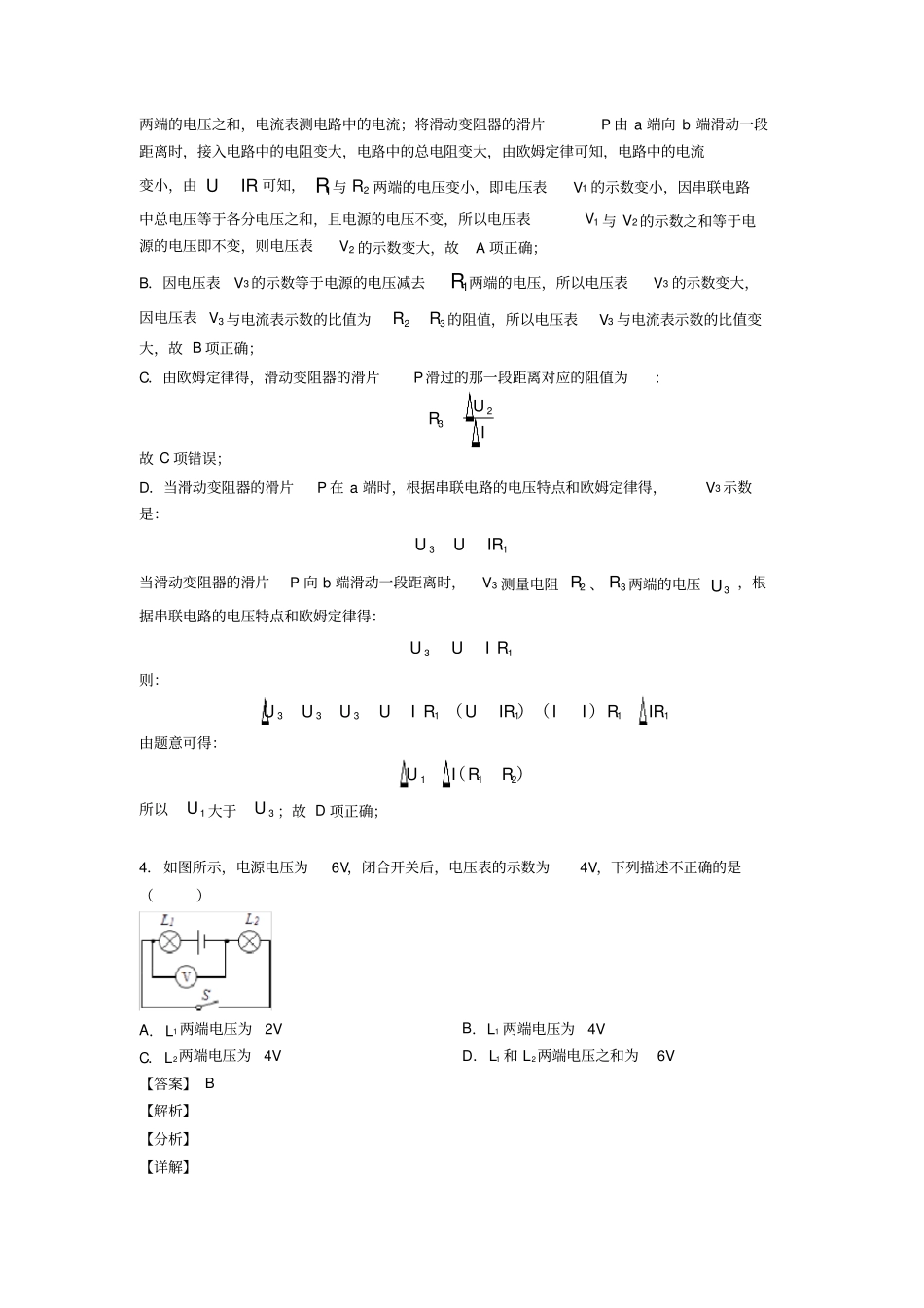

一、初中物理电路类问题1．如图所示电路，闭合开关，电压表V1的示数为6V，V2的示数为3.4V，下列说法不正确的是（）A．电源电压为6VB．将电压表V2换成电流表，则L1与L2并联C．将电压表V2换成电流表，则L1亮，L2不亮D．L1两端电压为2.6V【答案】B【解析】【分析】【详解】A．由图可知，电压表V1测量的是灯泡L1和L2组成的串联电路的总电压，电压表V1的示数为6V，即电源电压为6V，故A正确，A不符合题意；BC．将电压表V2换成电流表，则灯泡L2被短路，电路为L1的简单电路，因此灯泡L1亮，L2不亮，故B错误，C正确，B符合题意，C不符合题意；D．电压表V1测量的是电源电压，电压表V2测量的是灯泡L2两端的电压。电压表V1的示数为6V，电压表V2的示数为3.4V，根据串联电路电压规律，因此L1两端电压为2.6V，故D正确，D不符合题意。故选B。2．定值电阻R1标有“10Ω2A”，R2标有“20Ω1.5A”的字样。则以下说法正确的是（）A．若将两只电阻串联使用，则允许通过电阻的最大电流为2AB．若将两只电阻串联使用，允许加在它们两端总电压的最大值是45VC．若将两只电阻并联使用，则干路允许通过的电流最大值是3AD．若将两只电阻并联使用，电路允许的总电功率最大值是60W【答案】BCD【解析】【分析】【详解】A．定值电阻R1允许通过的最大电流为2A，R2允许通过的最大电流为1.5A，根据串联电路中电流处处相等，为不损坏定值电阻，则允许通过电阻的最大电流为1.5A，故A错误；B．由A解析知，允许通过电阻的最大电流为1.5A，根据I=UR可得加在它们两端总电压的最大值为U大=IR大总=1.5A(10Ω+20Ω)=45V故B正确；C．由定值电阻1R、2R的铭牌可知，加在它们两端的最大电压分别为1U=11IR=2A10Ω=20V，2U=22IR=1.5A20Ω=30V根据并联电路中各用电器两端电压相等，可知它们两端的电压最大为20V，则通过定值电阻1R的电流为2A，通过定值电阻2R的电流为'2I=12UR=20V20Ω=1A干路允许通过的电流最大值为I并大=2A+1A=3A故C正确；D．若将两只电阻并联使用，电路允许的总电功率最大值为P大=1UI并大=20V3A=60W故D正确。故选BCD。3．如图所示电路，电源两端电压保持不变．闭合开关S，将滑动变阻器的滑片P由a端向b端滑动一段距离，电压表V1、V2、V3示数的变化量的绝对值分别为1U、2U、3U，电流表示数的变化量的绝对值为I．下列判断正确的是A．电压表V1示数变小，电压表V2示数变大，电压表V1与V2的示数之和不变B．电压表V3示数变大，电压表V3与电流表示数的比值变大C．滑动变阻器的滑片P滑过的那一段距离对应的阻值为2UID．1U大于3U【答案】ABD【解析】【详解】A．由题中的电路图可知，当滑动变阻器的滑片P向b端滑动一段距离时，三电阻串联，电压表V1测1R与2R两端的电压之和，电压表V2测3R两端的电压，电压表V3测2R与3R两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P由a端向b端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由UIR可知，1R与2R两端的电压变小，即电压表V1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V1与V2的示数之和等于电源的电压即不变，则电压表V2的示数变大，故A项正确；B．因电压表V3的示数等于电源的电压减去1R两端的电压，所以电压表V3的示数变大，因电压表V3与电流表示数的比值为23RR的阻值，所以电压表V3与电流表示数的比值变大，故B项正确；C．由欧姆定律得，滑动变阻器的滑片P滑过的那一段距离对应的阻值为:23URI故C项错误；D．当滑动变阻器的滑片P在a端时，根据串联电路的电压特点和欧姆定律得，V3示数是：31UUIR当滑动变阻器的滑片P向b端滑动一段距离时，V3测量电阻2R、3R两端的电压3U，根据串联电路的电压特点和欧姆定律得：31UUIR则：3311131UUUUIRUIRIIRIR（）（）由题意可得：211UIRR（）所以1U大于3U；故D项正确；4．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）A．L1两端电压为2VB．L1两端电压为4VC．L2两端电压为4VD．L1和L2两端电压之和为6V【答案】B【解析】【分析】【详解】由图可知，L1、L2串联，电源电压为6V，故开关闭合后，两个灯泡的总电压是6V，电...
