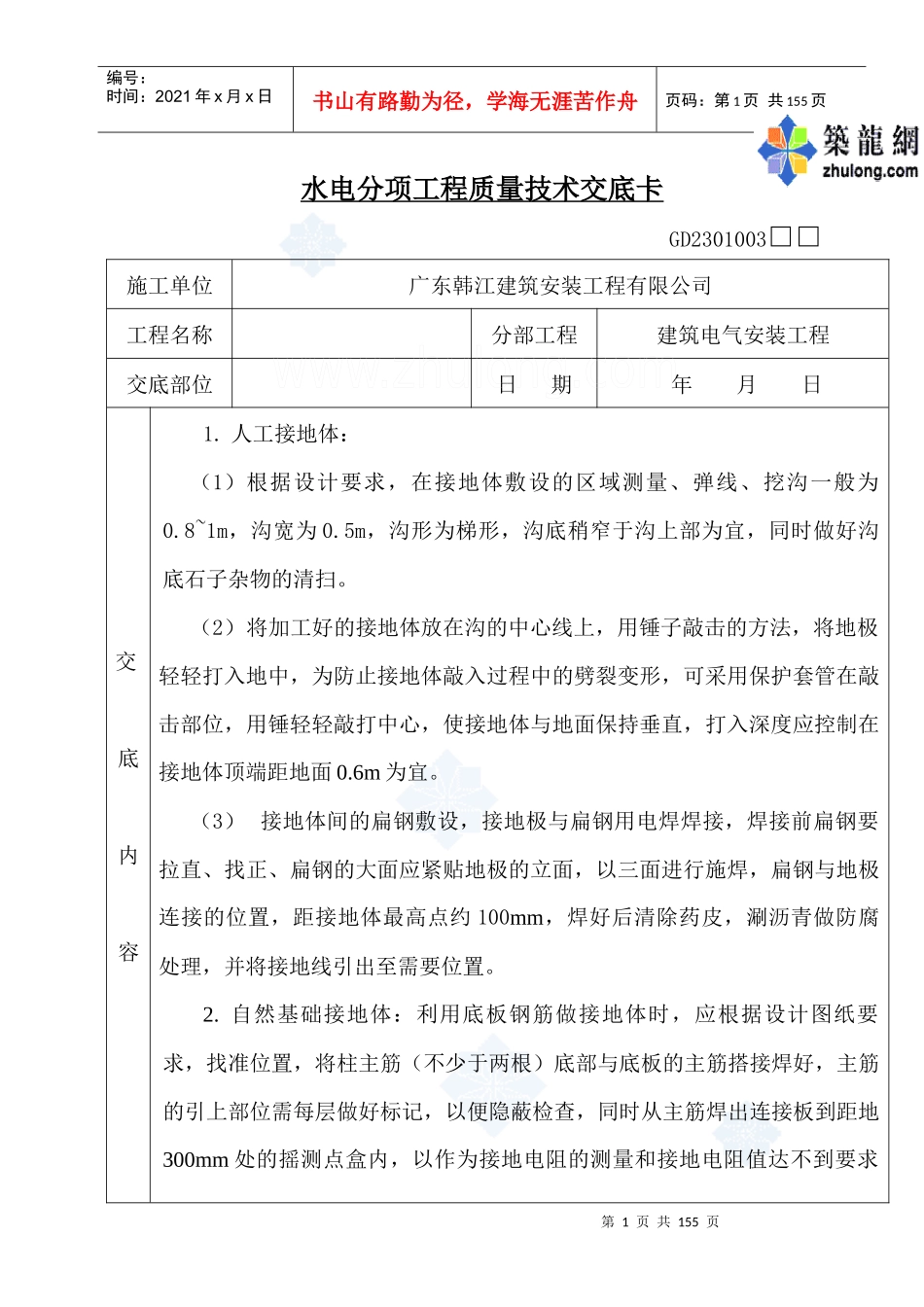

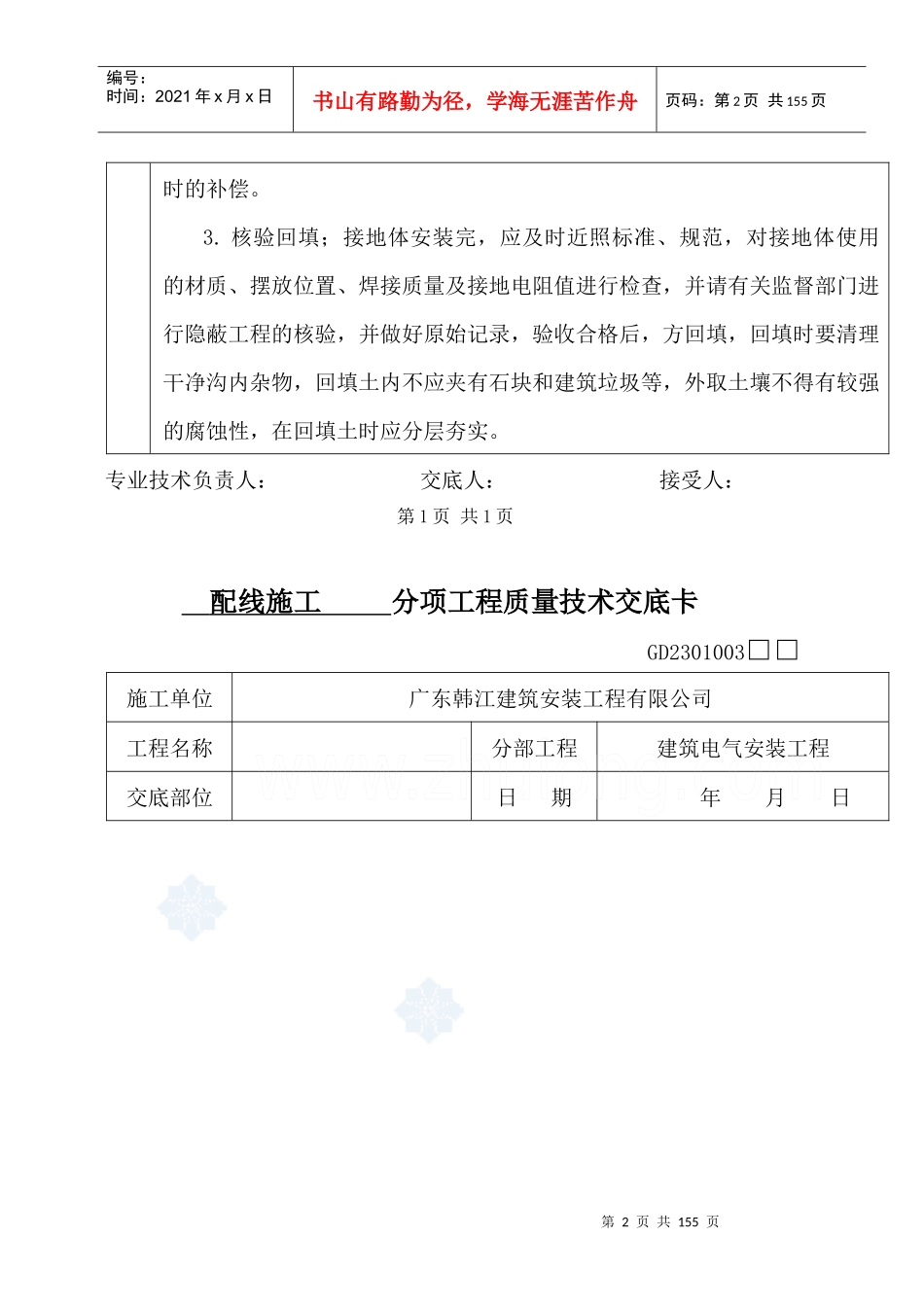

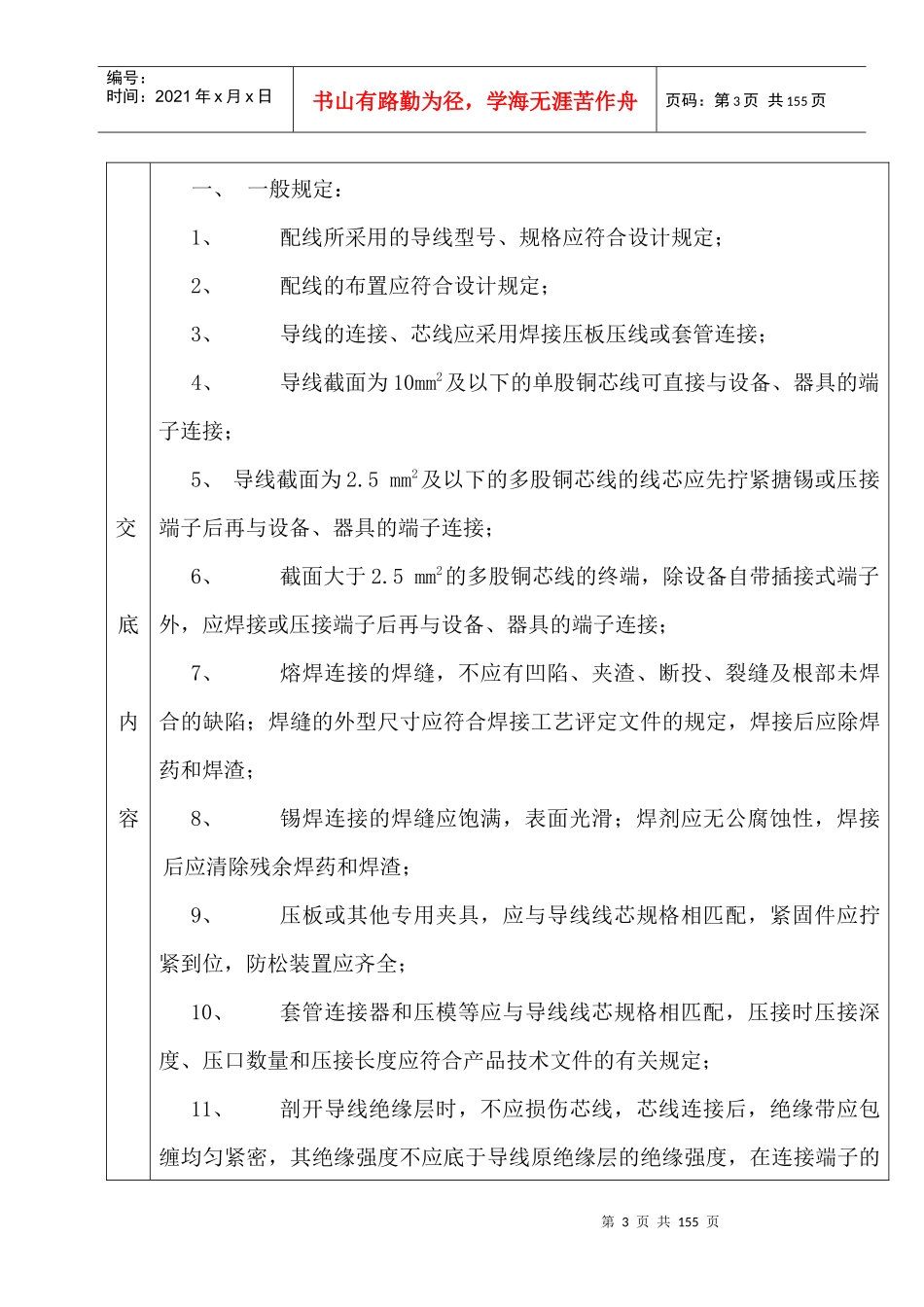

第1页共155页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共155页水电分项工程质量技术交底卡GD2301003□□施工单位广东韩江建筑安装工程有限公司工程名称分部工程建筑电气安装工程交底部位日期年月日交底内容1.人工接地体：（1）根据设计要求，在接地体敷设的区域测量、弹线、挖沟一般为0.8~1m，沟宽为0.5m，沟形为梯形，沟底稍窄于沟上部为宜，同时做好沟底石子杂物的清扫。（2）将加工好的接地体放在沟的中心线上，用锤子敲击的方法，将地极轻轻打入地中，为防止接地体敲入过程中的劈裂变形，可采用保护套管在敲击部位，用锤轻轻敲打中心，使接地体与地面保持垂直，打入深度应控制在接地体顶端距地面0.6m为宜。（3）接地体间的扁钢敷设，接地极与扁钢用电焊焊接，焊接前扁钢要拉直、找正、扁钢的大面应紧贴地极的立面，以三面进行施焊，扁钢与地极连接的位置，距接地体最高点约100mm，焊好后清除药皮，涮沥青做防腐处理，并将接地线引出至需要位置。2.自然基础接地体：利用底板钢筋做接地体时，应根据设计图纸要求，找准位置，将柱主筋（不少于两根）底部与底板的主筋搭接焊好，主筋的引上部位需每层做好标记，以便隐蔽检查，同时从主筋焊出连接板到距地300mm处的摇测点盒内，以作为接地电阻的测量和接地电阻值达不到要求第2页共155页第1页共155页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共155页时的补偿。3.核验回填；接地体安装完，应及时近照标准、规范，对接地体使用的材质、摆放位置、焊接质量及接地电阻值进行检查，并请有关监督部门进行隐蔽工程的核验，并做好原始记录，验收合格后，方回填，回填时要清理干净沟内杂物，回填土内不应夹有石块和建筑垃圾等，外取土壤不得有较强的腐蚀性，在回填土时应分层夯实。专业技术负责人：交底人：接受人：第1页共1页配线施工分项工程质量技术交底卡GD2301003□□施工单位广东韩江建筑安装工程有限公司工程名称分部工程建筑电气安装工程交底部位日期年月日第3页共155页第2页共155页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共155页交底内容一、一般规定：1、配线所采用的导线型号、规格应符合设计规定；2、配线的布置应符合设计规定；3、导线的连接、芯线应采用焊接压板压线或套管连接；4、导线截面为10mm2及以下的单股铜芯线可直接与设备、器具的端子连接；5、导线截面为2.5mm2及以下的多股铜芯线的线芯应先拧紧搪锡或压接端子后再与设备、器具的端子连接；6、截面大于2.5mm2的多股铜芯线的终端，除设备自带插接式端子外，应焊接或压接端子后再与设备、器具的端子连接；7、熔焊连接的焊缝，不应有凹陷、夹渣、断投、裂缝及根部未焊合的缺陷；焊缝的外型尺寸应符合焊接工艺评定文件的规定，焊接后应除焊药和焊渣；8、锡焊连接的焊缝应饱满，表面光滑；焊剂应无公腐蚀性，焊接后应清除残余焊药和焊渣；9、压板或其他专用夹具，应与导线线芯规格相匹配，紧固件应拧紧到位，防松装置应齐全；10、套管连接器和压模等应与导线线芯规格相匹配，压接时压接深度、压口数量和压接长度应符合产品技术文件的有关规定；11、剖开导线绝缘层时，不应损伤芯线，芯线连接后，绝缘带应包缠均匀紧密，其绝缘强度不应底于导线原绝缘层的绝缘强度，在连接端子的第4页共155页第3页共155页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共155页根部与导线绝缘层间的空隙处，应采用绝缘带包缠严密；12、在配线的分支线连接处，干线不应受到支线的横向拉力；13、槽板配线在穿过墙壁或隔墙时，应采用经过阻燃处理的保护管保护；当穿过楼板时应采用钢管保护，其保护高度与楼面的距离不应小于1.8m，但在装设开关的位置，可与开关高度相同；14、入户线在进墙的一段应采用额定电压不低于500V的绝缘导线；穿墙保护管的外侧，应有防水弯头，且导线应弯成滴水弧状后方可引入室内；专业技术负责人：交底人：接受人：第1页共3页配线施工分项工程质量技术交底卡GD2301003□□施工单位广东韩江建筑安装工程有限公司工程名称分部工程建筑电气安装工程交底部位日期年月...
