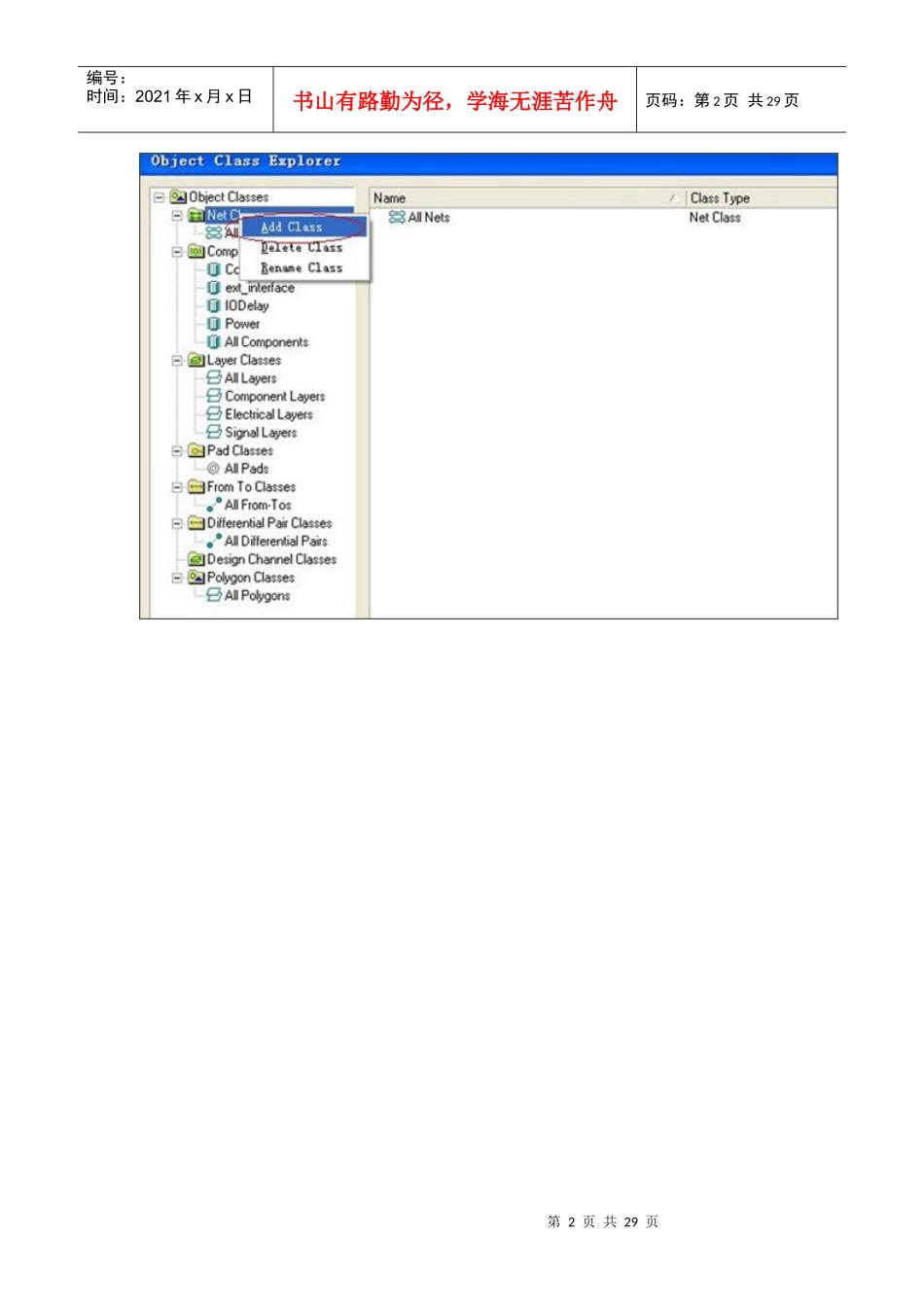

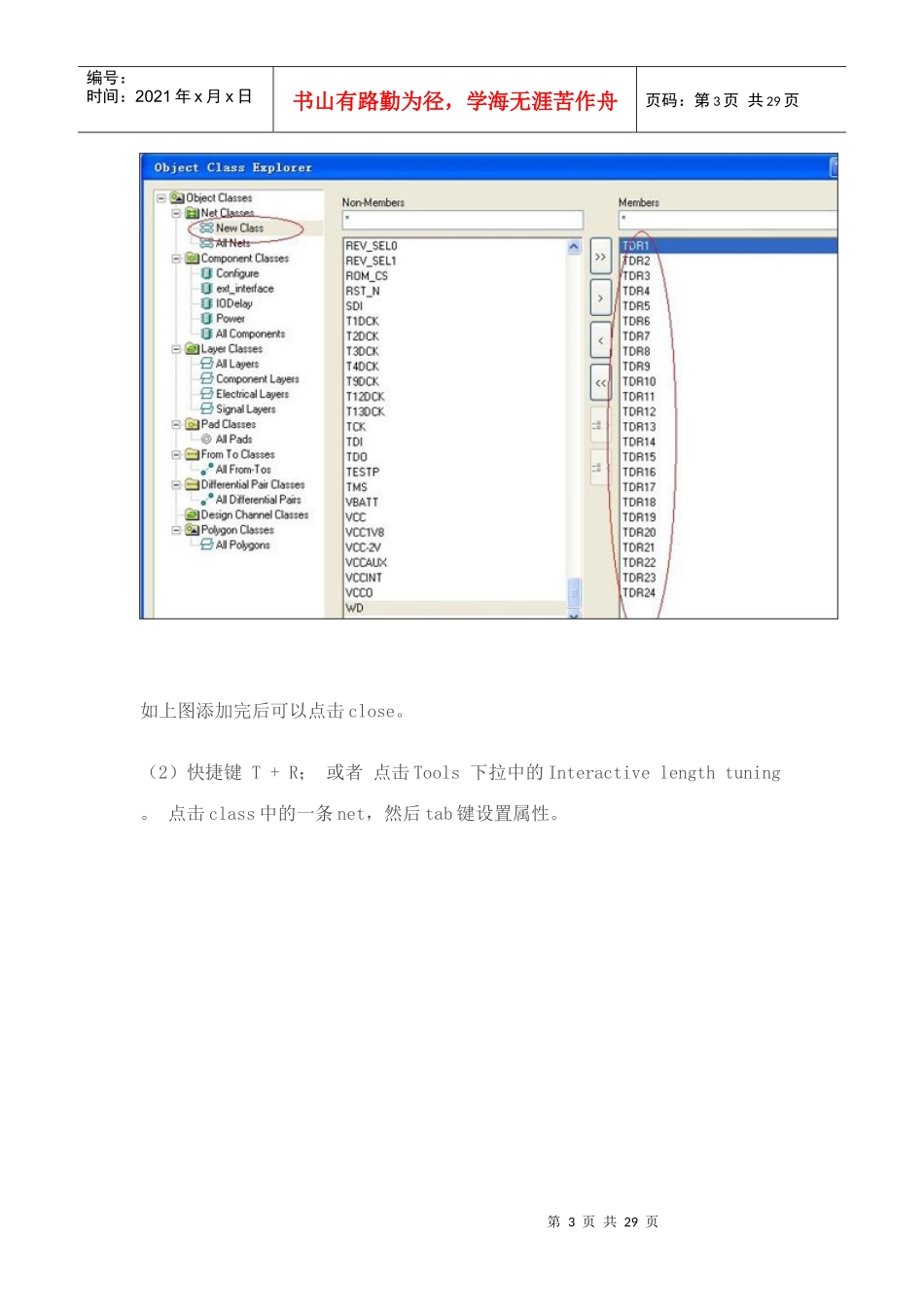

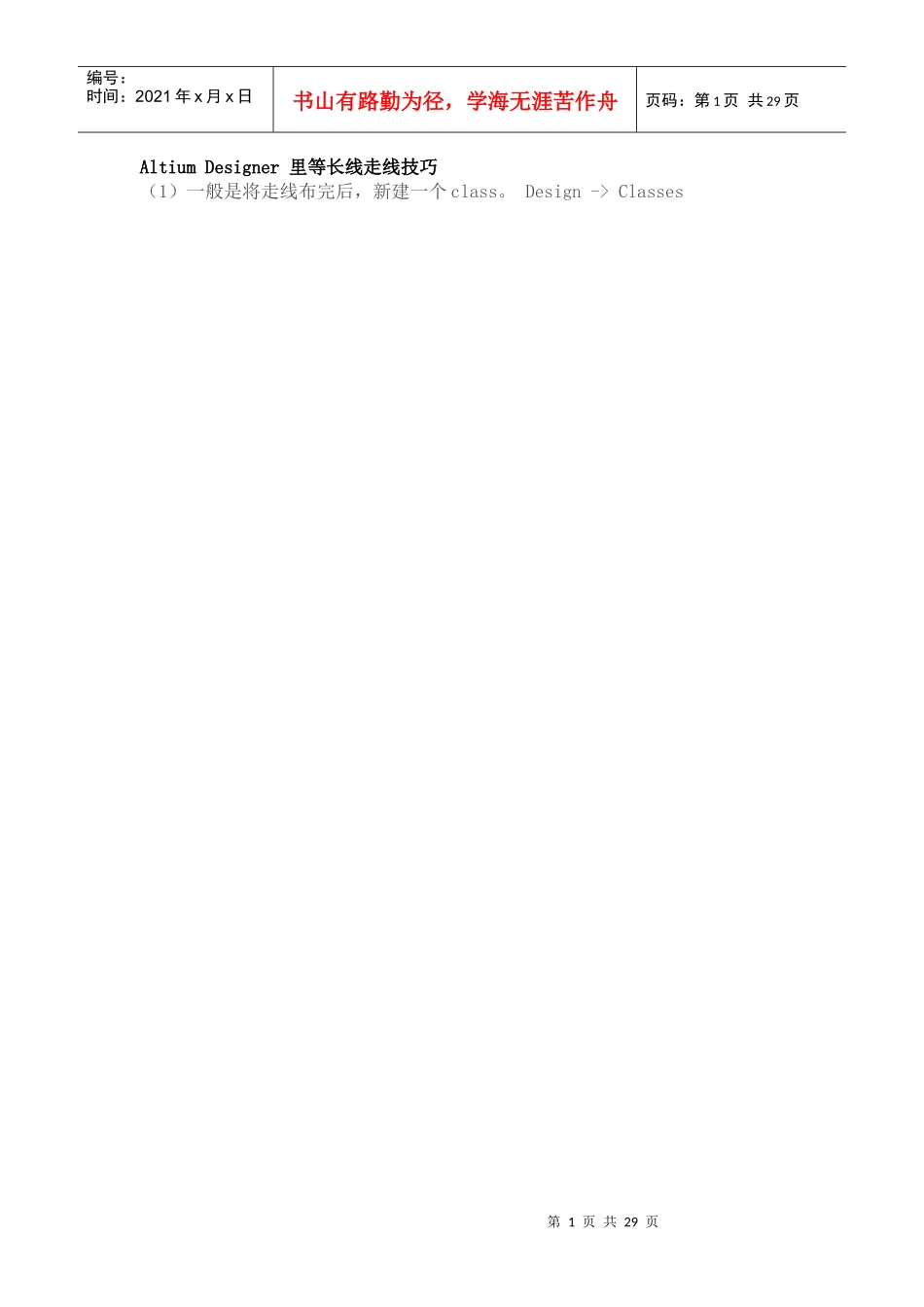

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页AltiumDesigner里等长线走线技巧（1）一般是将走线布完后，新建一个class。Design->Classes第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页如上图添加完后可以点击close。（2）快捷键T+R；或者点击Tools下拉中的Interactivelengthtuning。点击class中的一条net，然后tab键设置属性。第4页共29页第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页一般选最长的net线做参考。如上图TDR5。依次设置蛇形走线规则。（3）T+R点击class里面的net逐次调整为蛇形等长线。如下图第5页共29页第4页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共29页等长线走线完毕，以上例子紧为参考。PCB设计经验谈一般PCB基本设计流程如下：前期准备->PCB结构设计->PCB布局->布线->布线优化和丝印->网络和DRC检查和结构检查->制版。第一：前期准备。这包括准备元件库和原理图。“工欲善其事，必先利其器”，要做出一块好的板子，除了要设计好原理之外，还要画得好。在进行PCB设计之前，首先要准备好原理图SCH的元件库和PCB的元件库。元件库可以用peotel自带的库，但一般情况下很难找到合适的，最好是自己根据所选器件的标准尺寸资料自己做元件库。原则上先做PCB的元件库，再做SCH的元件库。PCB的元件库要求较高，它直接影响板子的安装；SCH的元件库要求相对比第6页共29页第5页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共29页较松，只要注意定义好管脚属性和与PCB元件的对应关系就行。PS：注意标准库中的隐藏管脚。之后就是原理图的设计，做好后就准备开始做PCB设计了。第二：PCB结构设计。这一步根据已经确定的电路板尺寸和各项机械定位，在PCB设计环境下绘制PCB板面，并按定位要求放置所需的接插件、按键/开关、螺丝孔、装配孔等等。并充分考虑和确定布线区域和非布线区域（如螺丝孔周围多大范围属于非布线区域）。第三：PCB布局。布局说白了就是在板子上放器件。这时如果前面讲到的准备工作都做好的话，就可以在原理图上生成网络表（Design->CreateNetlist），之后在PCB图上导入网络表（Design->LoadNets）。就看见器件哗啦啦的全堆上去了，各管脚之间还有飞线提示连接。然后就可以对器件布局了。一般布局按如下原则进行：①．按电气性能合理分区，一般分为：数字电路区(即怕干扰、又产生干扰)、模拟电路区(怕干扰)、功率驱动区（干扰源）；②．完成同一功能的电路，应尽量靠近放置，并调整各元器件以保证连线最为简洁；同时，调整各功能块间的相对位置使功能块间的连线最简洁；③．对于质量大的元器件应考虑安装位置和安装强度；发热元件应与温度敏感元件分开放置，必要时还应考虑热对流措施；④．I/O驱动器件尽量靠近印刷板的边、靠近引出接插件；⑤．时钟产生器（如：晶振或钟振）要尽量靠近用到该时钟的器件；⑥．在每个集成电路的电源输入脚和地之间，需加一个去耦电容（一般采用高频性能好的独石电容）；电路板空间较密时，也可在几个集成电路周围加一个钽电容。⑦．继电器线圈处要加放电二极管（1N4148即可）；⑧．布局要求要均衡，疏密有序，不能头重脚轻或一头沉——需要特别注意，在放置元器件时，一定要考虑元器件的实际尺寸大第7页共29页第6页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共29页小（所占面积和高度）、元器件之间的相对位置，以保证电路板的电气性能和生产安装的可行性和便利性同时，应该在保证上面原则能够体现的前提下，适当修改器件的摆放，使之整齐美观，如同样的器件要摆放整齐、方向一致，不能摆得“错落有致”。这个步骤关系到板子整体形象和下一步布线的难易程度，所以一点要花大力气去考虑。布局时，对不太肯定的地方可以先作初步布线，充分考虑。第四：布线。布线是整个PCB设计中最重要的工序...
