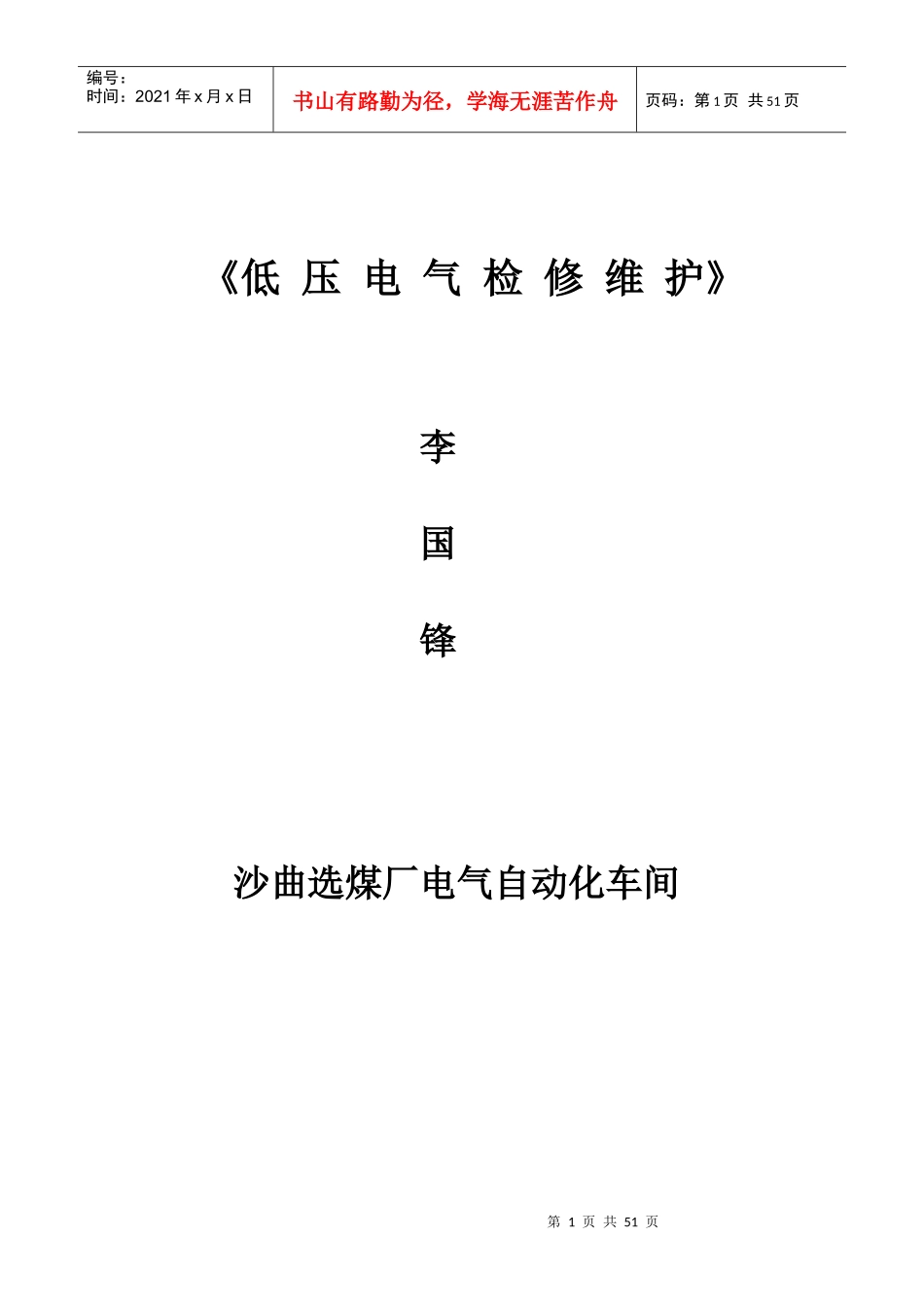

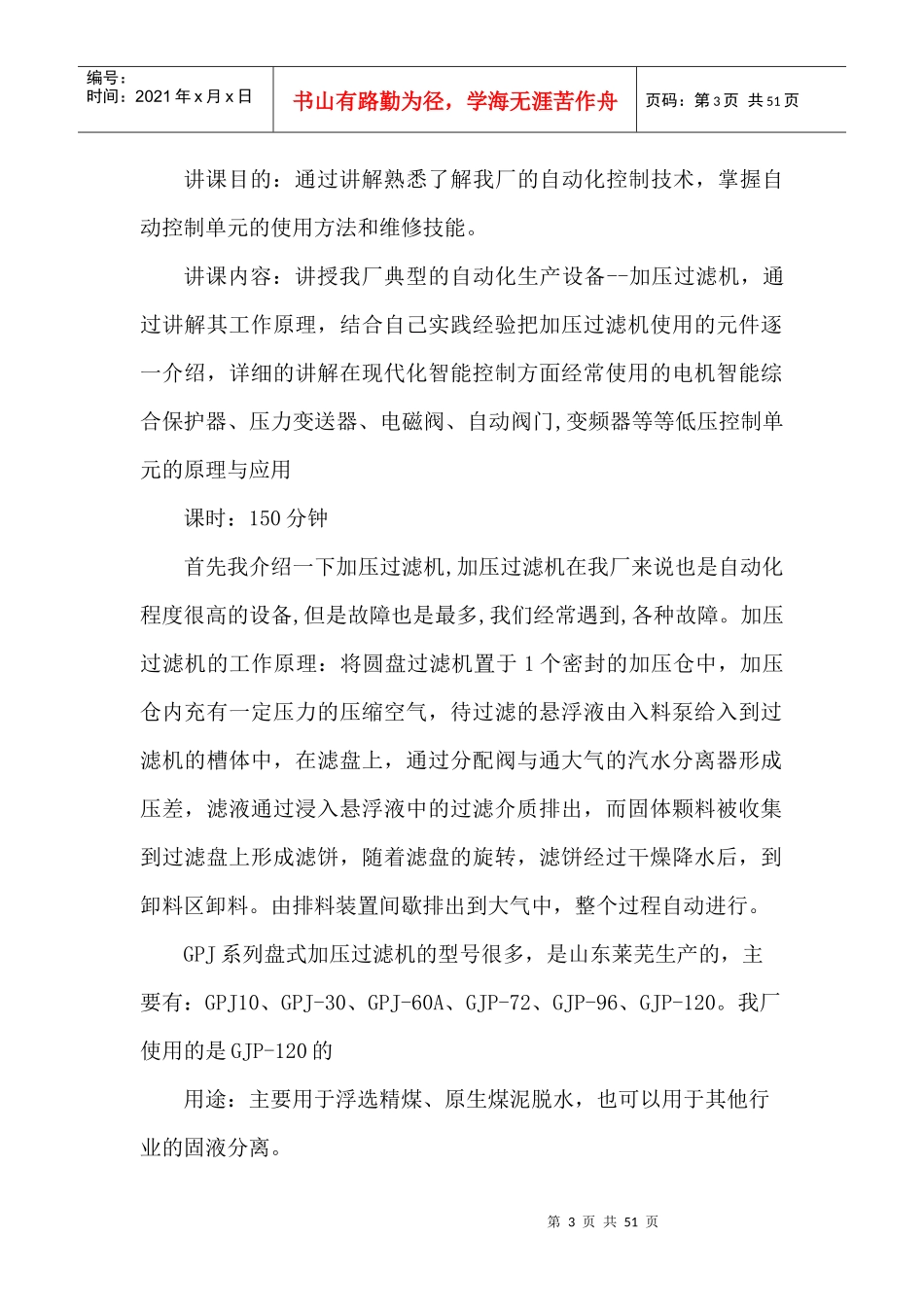

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页《低压电气检修维护》李国锋沙曲选煤厂电气自动化车间第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页讲课目的：通过讲解熟悉了解我厂的自动化控制技术，掌握自动控制单元的使用方法和维修技能。讲课内容：讲授我厂典型的自动化生产设备--加压过滤机，通过讲解其工作原理，结合自己实践经验把加压过滤机使用的元件逐一介绍，详细的讲解在现代化智能控制方面经常使用的电机智能综合保护器、压力变送器、电磁阀、自动阀门,变频器等等低压控制单元的原理与应用课时：150分钟首先我介绍一下加压过滤机,加压过滤机在我厂来说也是自动化程度很高的设备,但是故障也是最多,我们经常遇到,各种故障。加压过滤机的工作原理：将圆盘过滤机置于1个密封的加压仓中，加压仓内充有一定压力的压缩空气，待过滤的悬浮液由入料泵给入到过滤机的槽体中，在滤盘上，通过分配阀与通大气的汽水分离器形成压差，滤液通过浸入悬浮液中的过滤介质排出，而固体颗料被收集到过滤盘上形成滤饼，随着滤盘的旋转，滤饼经过干燥降水后，到卸料区卸料。由排料装置间歇排出到大气中，整个过程自动进行。GPJ系列盘式加压过滤机的型号很多，是山东莱芜生产的，主要有：GPJ10、GPJ-30、GPJ-60A、GJP-72、GJP-96、GJP-120。我厂使用的是GJP-120的用途：主要用于浮选精煤、原生煤泥脱水，也可以用于其他行业的固液分离。第4页共51页第3页共51页压力变送器器物位变送器器设备反馈信号器电接点表器接近开关器电动机器变频器器加热冷却器器电磁阀器气动调节阀器编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共51页特点：加过滤机是一种高效、节能、全自动操作的新型脱水设备。与真空过滤机相比具有数倍过滤推动力，因而不仅具有很大的生产能力，而且具有很低的滤饼水分和清洁的滤液；处理浮选精煤、原生煤泥，工作压力0.25Mpa滤饼水分为16-20%。设备采用计算机自动控制，生产效率高；大家对这个都了解，下面我给大家讲解在加压过滤机中使用到得各种元器件边讲解工作原理，边将注意事项控制原理1.IPC--PLC体系结构RS232GE工控GEPLC(SERIES90-30)第5页共51页第4页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共51页研华工控机IPC—610作为上位机，用来完成管理级别上的数据采集和流程监控；GEPLC(SERIES90-30)作为下位机，根据控制方案完成控制任务。2.通信网络控制系统依靠通信网络将上位机和下位机联络起来。通信网络是本系统构成的关键。在本系统中，上位机利用美国GE公司自带的通讯驱动LINK进行通讯，通过RSVIEW32与下位机构成多点接口网络通信结构。监控时，利用工控软件所带的通讯驱动LINK，实现上、下位机的通信；PLC编程或程序调试时，利用编程软件RSLogix500所带的通讯驱动，实现上、下位机的通信。框图简介1.PLC系统框图IPC中间继电器开接触器关接近开关量限位开关信按钮号转换开关液压站压低压风机力高压风机信上密封号下密封加压仓反吹风包下仓物储浆槽液位位下仓料位数字量输入模块模拟量输入模块CPU中央处理单元数字量输出模块模拟量输出模块中间继电器指示灯变频器主轴变频器入料泵变频器加压仓压力调节阀反吹压力调节阀第6页共51页第5页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共51页2.主轴转速调节系统框图3.加压仓压力(反吹风包压力)调节系统框图第7页共51页第6页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共51页4.储浆槽液位调节系统框图结合上面的我们开始讲涉及到得元件：一，智能压力变送器：变送器和传感器的区别与联系在我们厂使用最多的控制元件是,传感器和变送器,传感器的种类很多,比如我们模块厂房加压过滤机,上面使用了北京瑞普恩斯豪斯仪表生产的PMC133系列的压力变送器，：压力0-10Mpa4—20Ma模块，其他管道桶位使用的是德国E+H公司...
