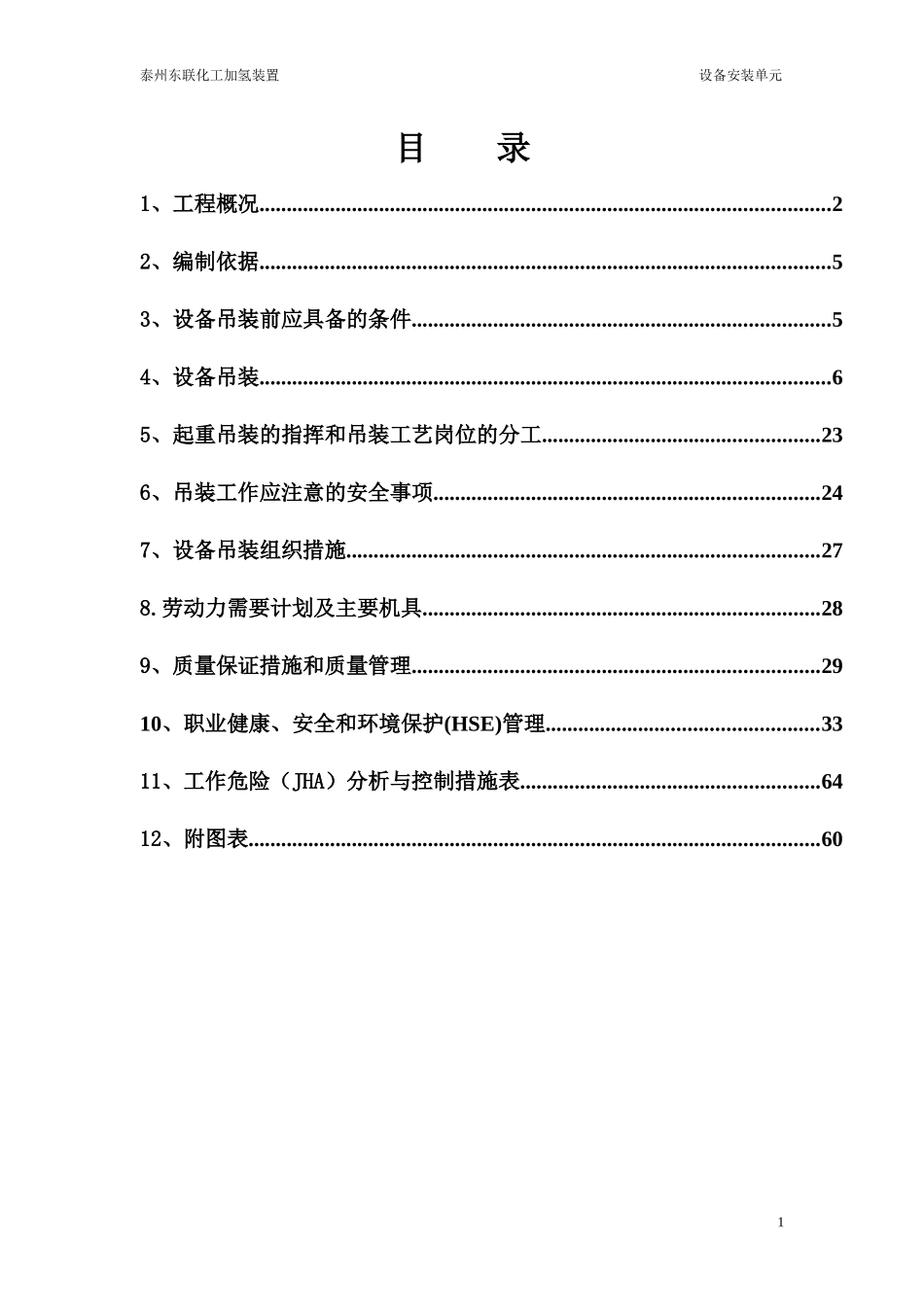

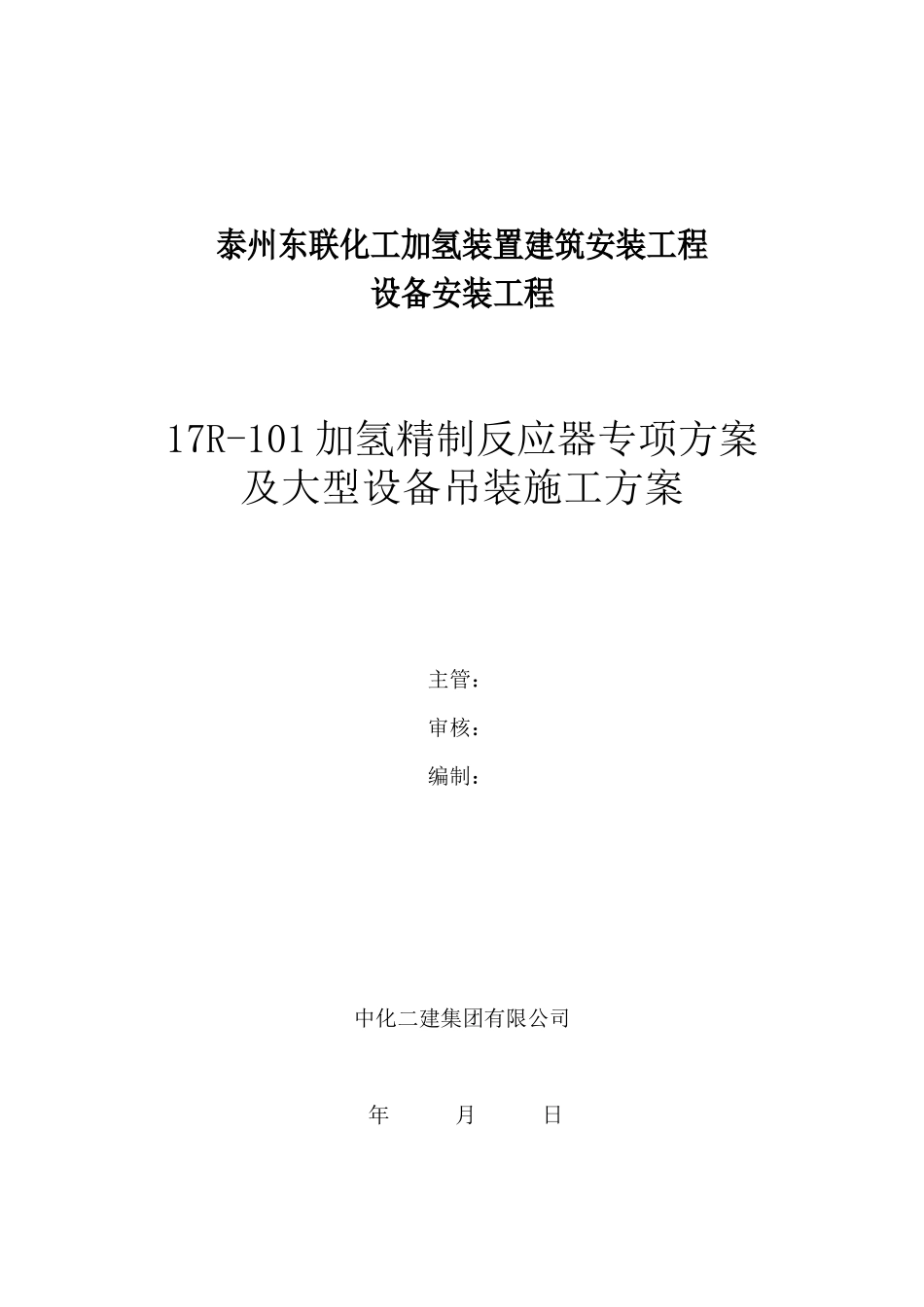

泰州东联化工加氢装置建筑安装工程设备安装工程17R-101加氢精制反应器专项方案及大型设备吊装施工方案主管：审核：编制：中化二建集团有限公司年月日泰州东联化工加氢装置设备安装单元目录1、工程概况.........................................................................................................22、编制依据.........................................................................................................53、设备吊装前应具备的条件.............................................................................54、设备吊装.........................................................................................................65、起重吊装的指挥和吊装工艺岗位的分工...................................................236、吊装工作应注意的安全事项.......................................................................247、设备吊装组织措施.......................................................................................278.劳动力需要计划及主要机具.........................................................................289、质量保证措施和质量管理...........................................................................2910、职业健康、安全和环境保护(HSE)管理..................................................3311、工作危险（JHA）分析与控制措施表.......................................................6412、附图表.........................................................................................................601泰州东联化工加氢装置设备安装单元1、工程概况本工程为泰州东联化工滨江项目40万吨/年轻油加氢&50万吨/年重油加氢项目，我单位负责安装加氢装置设备共有124台，其中静设备为85台，动设备为39台。其主要设备的具体外形尺寸及重量如下表，其中最为重要的为：加氢精制反应器、预分馏塔、预加氢保护反应器、加氢脱硫反应器、分馏塔、汽提塔、高压分离器的吊装。此类设备安装不仅难度大，技术性强，而且直接关系到工程进度与质量，必须编制科学实际的施工方案，指导吊装作到万无一失，保证安全、保证质量。主要设备明细表序号编号设备名称型号台数质量（KG）使用吊车（吨）117-R-101加氢精制反应器DN2200*（6.5+72）/（6.5+42）*238001110000260/120216-T101预分馏塔DN2600/2000×32300(TL)H=4033740层浮阀塔盘159060260/120316-R201预加氢保护反应器DN2000×4600(TL）12150090/50416-R202加氢脱硫反应DN2000×8200(TL）12972690/502泰州东联化工加氢装置设备安装单元器517-T-202分馏塔DN1800*16/DN1200*14/DN1200*（3+10）*28889127000100/50617-T-201汽提塔DN1800*12/DN1200*10*35035125000130/50717-V-102高压分离器DN1800*54*1138012950090/50816-T201循环氢脱硫塔DN1000×19100(TL)20层浮阀塔盘11400090/50916-T301汽提塔DN1800/1400/1000×22400(TL)24层浮阀塔盘12250090/501017-V-305硫化剂罐DN1000*2405（TL）16500251117-V-109贫溶剂缓冲罐DN1600*5000（TL）16000251217-V-304地下污油罐DN1800*6000（TL）15000251317-V-108注水罐DN1200*3600（TL）13600251417-V-302燃料气分液罐DN1200*3200（TL）13000251517-V-306地下溶剂罐DN1200*4500（TL）12900251617-V-301净化风罐DN1200*4000（TL）12300251716-V201原料油缓冲罐DN2200×6500(TL）11050070/301816-V202反应产物分离器DN2000×6500(TL）112500501917-V-303放空罐DN3400*6000（TL）113800502016-V205贫溶剂缓冲罐DN1200×3000(TL）13000252116-V203循环氢脱硫塔入口旋流器DN800×1913(TL）11403252217-T-101循环氢脱硫塔DN1000*34*2260012150090/502317-V-104循环氢脱硫塔入口分DN1000*2800（TL）16100253泰州东联化工加氢装置设备安装单元液罐2417-V-101原料油缓冲罐DN2400*9000（TL）12000070/252517-V-103低压分离器DN2200*36*725211900070/502617-V-201汽提塔顶回流罐DN1000*5000...
