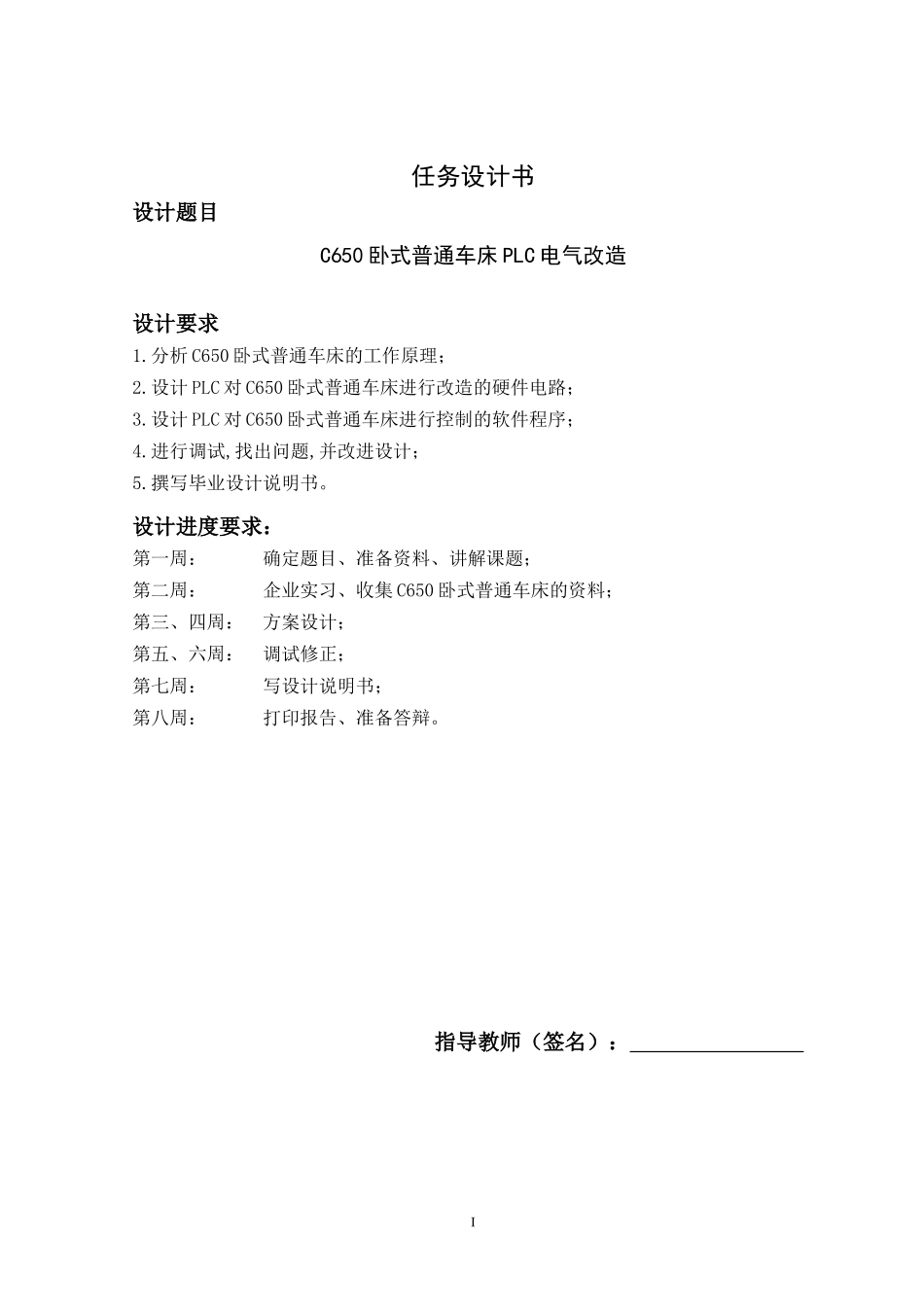

任务设计书设计题目C650卧式普通车床PLC电气改造设计要求1.分析C650卧式普通车床的工作原理；2.设计PLC对C650卧式普通车床进行改造的硬件电路；3.设计PLC对C650卧式普通车床进行控制的软件程序；4.进行调试,找出问题,并改进设计；5.撰写毕业设计说明书。设计进度要求：第一周：确定题目、准备资料、讲解课题；第二周：企业实习、收集C650卧式普通车床的资料；第三、四周：方案设计；第五、六周：调试修正；第七周：写设计说明书；第八周：打印报告、准备答辩。指导教师（签名）：I摘要可编程控制器是在继电器控制和计算机技术的基础上，逐渐发展起来的以微处理器为核心，集微电子技术、自动化技术、计算机技术通信技术为一体，以工业自动化控制为目标的新型控制装置。它具有结构简单、编程方便、可靠性高等优点，已广泛用于工业过程和位置的自动控制中。据统计，可编程控制器是工业自动化装置中应用最多的一种设备。专家认为，可编程控制器将成为今后工业控制的主要手段和重要的基础设备之一，PLC、机器人、CAD/CAM将成为工业生产的三大支柱。由于PLC具有对使用环境适应性强的特性，同时其内部定时器资源十分丰富。它的功能主要是：控制功能、数据采集、储存与处理功能、通信、联网功能、输入/输出接口调理功能、人机界面功能。在系统构成时，可由一台计算机与多台PLC构成“集中管理、分散控制”的分布式控制网络，以便完成较大规模的复杂控制。本次设计的内容主要是利用PLC（ProgrammableLogicController）对C650型车床的电器部分进行改造。首先我对本设计进行总体的分析，使自己有一个大致的总体概念，然后仔细分析C650车床，对车床主运动和进给运动还有其它的辅助运动，进行分析。最后根据控制电路的线路图，编译PLC的梯形图，编译通过后，利用PLC实验台进行实验仿真。因此使C650车床在完成原有的功能特点外，还具有安装简便、稳定性好、易于维修、扩展能力强等特点。关键词：可编程控制器，车床，梯形图，电气控制系统II目录摘要...............................................................................................................................II1可编程控制器概述及构成原理.........................................................................................11.1可编程控制器的产生及定义....................................................................................11.2可编程控制器的特点................................................................................................21.3可编程控制器的应用及发展....................................................................................32PLC控制系统设计概述.....................................................................................................52.1PLC控制系统设计要求.............................................................................................52.2PLC系统设计流程图.................................................................................................52.3可编程控制器控制系统设计的基本步骤................................................................73电气功能的主要分析和特点..........................................................................................113.1C650型卧式车床的主要结构及运动情况..............................................................113.2车床对电力拖动的要求..........................................................................................123.3控制线路特点与电气线路概述..............................................................................124硬件的概述......................................................................................................................174.1PLC类型的简介.......................................................................................
