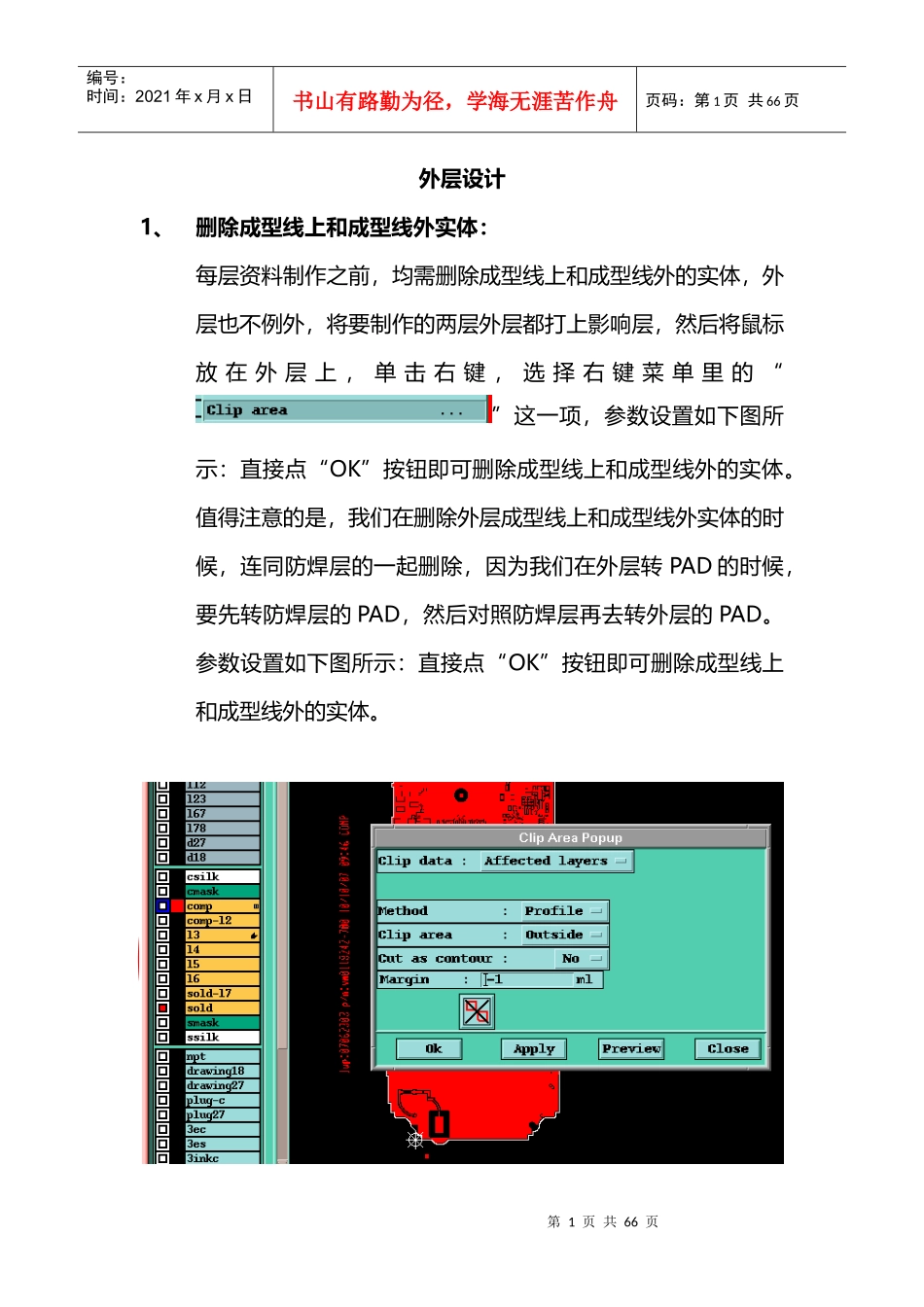

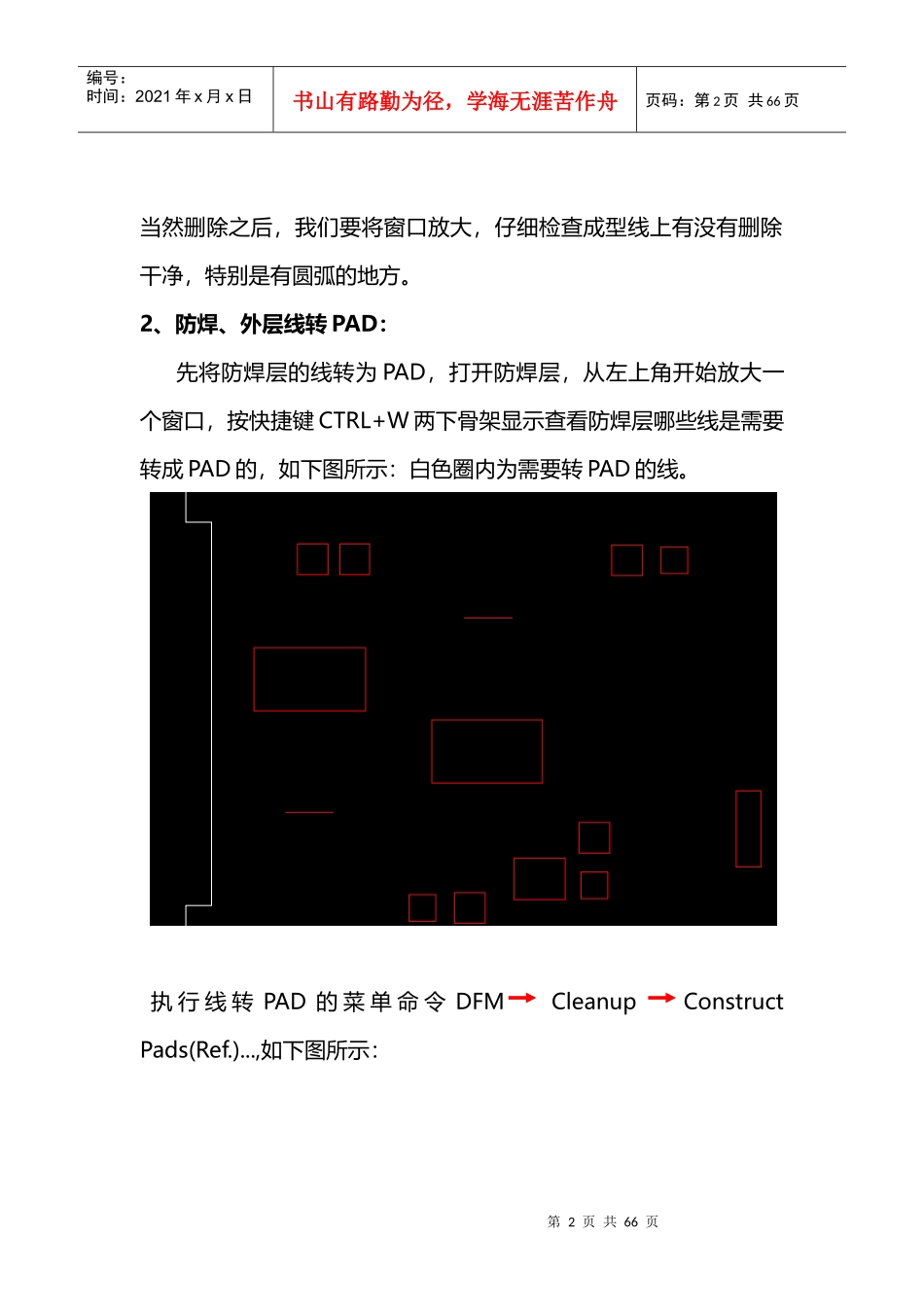

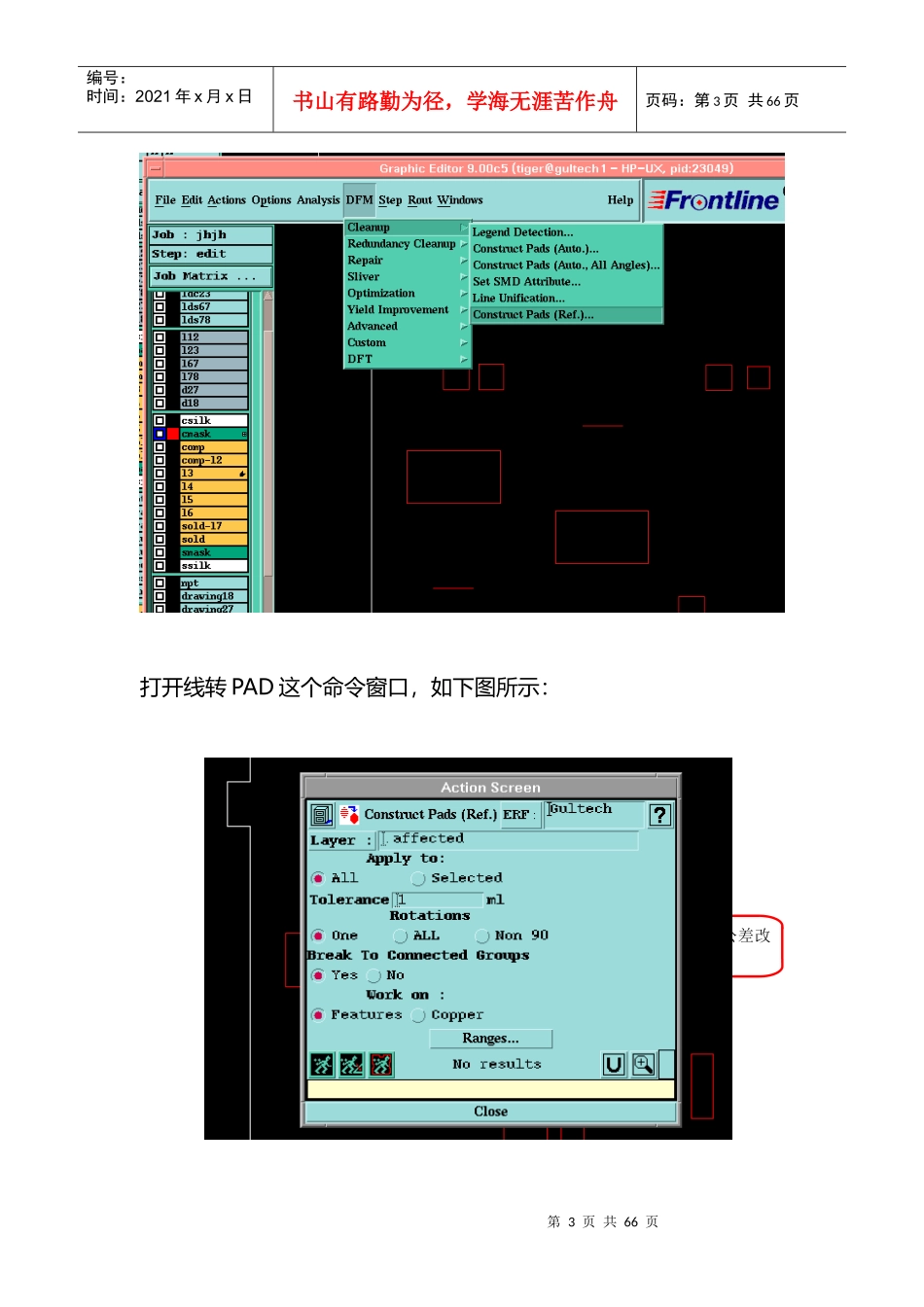

第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共66页外层设计1、删除成型线上和成型线外实体：每层资料制作之前，均需删除成型线上和成型线外的实体，外层也不例外，将要制作的两层外层都打上影响层，然后将鼠标放在外层上，单击右键，选择右键菜单里的“”这一项，参数设置如下图所示：直接点“OK”按钮即可删除成型线上和成型线外的实体。值得注意的是，我们在删除外层成型线上和成型线外实体的时候，连同防焊层的一起删除，因为我们在外层转PAD的时候，要先转防焊层的PAD，然后对照防焊层再去转外层的PAD。参数设置如下图所示：直接点“OK”按钮即可删除成型线上和成型线外的实体。第2页共66页第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共66页当然删除之后，我们要将窗口放大，仔细检查成型线上有没有删除干净，特别是有圆弧的地方。2、防焊、外层线转PAD：先将防焊层的线转为PAD，打开防焊层，从左上角开始放大一个窗口，按快捷键CTRL+W两下骨架显示查看防焊层哪些线是需要转成PAD的，如下图所示：白色圈内为需要转PAD的线。执行线转PAD的菜单命令DFMCleanupConstructPads(Ref.)...,如下图所示：第3页共66页第2页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共66页打开线转PAD这个命令窗口，如下图所示：将这里的公差改为0.1mil。第4页共66页第3页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共66页然后选择要转成PAD的线，直接点击第三个小人即可将线转成PAD，如下图所示：按照上面的方法将防焊层所有的线性的PAD都转成PAD属性的PAD，最后我们可以用过滤器将PAD关掉选择板内的线性实体，来检查板内还有没有没有转成PAD的线性PAD，如下图所示：第5页共66页第4页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共66页当选出来有线时，我们要看是不是需要转PAD的线，如上图所示，选出来的是一些锡条，并不是所谓的PAD，所以就没有必要再将它转成PAD属性。一定要保证所有对应有外层PAD的防焊也是PAD，确定防焊层需要转PAD的转完后，我们再去转外层的线路的PAD，在转外层PAD的时候，打开防焊层作参考，这样可以一眼看出有哪些外层PAD没有转PAD，如下图所示：红色为防焊，绿色为外层，可以看出下图白色圈内是需要转的外层PAD。先关掉PAD按钮再点击select选择按钮第6页共66页第5页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共66页然后用和转防焊PAD一样的方法去转外层PAD。转后如下图所示效果：用同样的方法将板内所有的外层PAD转过来，外层转PAD过后，要去CHECK有没有PAD漏转的，方法如下，同时打开外层和防焊层，工作层在外层上，打开过滤器，将除了PAD和正性的按钮打开第7页共66页第6页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共66页外，其他的按钮都关闭，然后点击选择按钮，将板内所有的外层PAD选出来，如下图所示：然后放大窗口一点点的查看有没有外层PAD没有转过来，如下图所示：第8页共66页第7页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共66页由上图可以看出白色圈内为还没有转成PAD的外层PAD，发现后再将其转成PAD，然后再去CHECK，直到全部转成PAD为止。C面的转完了再转S面的PAD，转PAD完毕。3、选铜皮：（注：因选铜皮方法和内层一样，固下面资料是COPY内层的资料，有部分图片不符请理解）防焊外层线转PAD后，我们将外层的铜皮先选出来，以利于我们后面的线路补偿，执行选铜皮菜单命令ActionsSelectDrawn...,如下图所示：第9页共66页第8页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共66页执行上图所示的菜单命令ＡctionsSelectDrawm...,打开如下图所示的铜皮选择窗口：将此处由默认的“ＮＯ”改成“YES”后，直接点击“ＯＫ”按钮即可将板内的铜皮选出来。如下图所示：第10页共66页第9页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共66...
