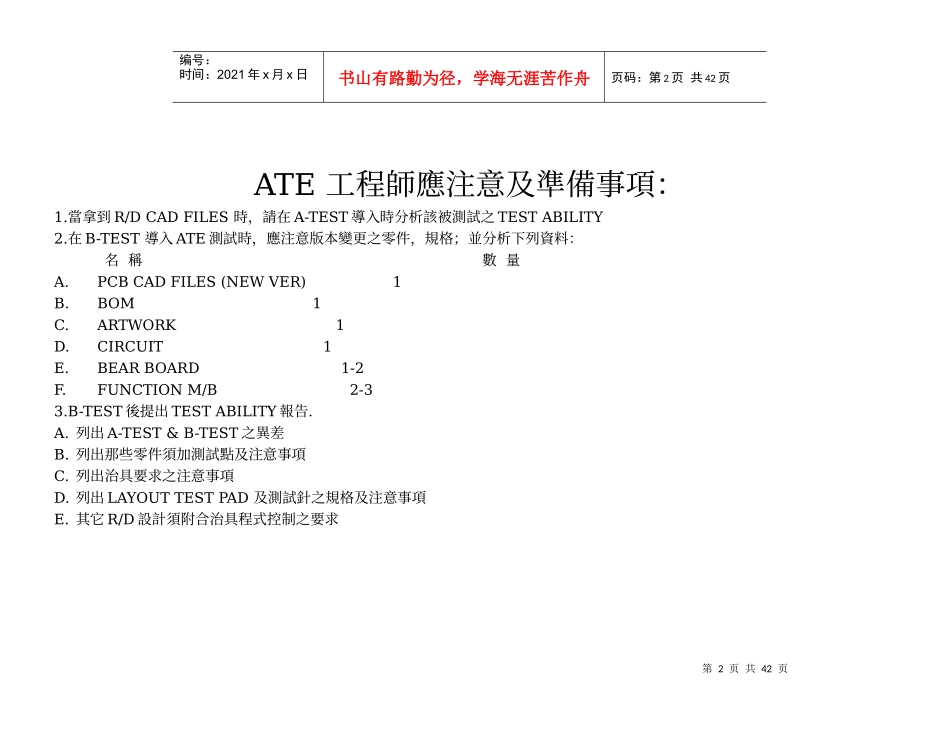

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页SMT高級工程師教案6SMT測試第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页ATE工程師應注意及準備事項：1.當拿到R/DCADFILES時，請在A-TEST導入時分析該被測試之TESTABILITY2.在B-TEST導入ATE測試時，應注意版本變更之零件，規格；並分析下列資料：名稱數量A.PCBCADFILES(NEWVER)1B.BOM1C.ARTWORK1D.CIRCUIT1E.BEARBOARD1-2F.FUNCTIONM/B2-33.B-TEST後提出TESTABILITY報告.A.列出A-TEST&B-TEST之異差B.列出那些零件須加測試點及注意事項C.列出治具要求之注意事項D.列出LAYOUTTESTPAD及測試針之規格及注意事項E.其它R/D設計須附合治具程式控制之要求第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页ATE工程師應注意及準備事項：1.R/D在LAYOUT時之節點至少要有一測試點(TESTPAD)2.線路途的每一測試點(TESTPAD)，間距至少75MIL以上3.手插零件不需加測試點，但如果是CONNECTOR很密之零件視需要加測試點.4.CHIP除了空腳外，其餘各腳均需加測試點.5.如果是單面之被測試時，測試點要均勻分佈於測試板.6.如果是雙面之被測試時，測試點儘量LAYOUT在焊錫面.7.測試點附近之零件高度應小於0.255IN(視產品而定)8.測試點周圍0.018IN內不可有測試或零件第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页9.PCB邊緣0.125IN內不可有測試點10.測試點到另一測試點不可小於0.083IN.125°.125°.125°.125°PCBDEIGESMINIMUNDESIRABLETESTPADPOSITIONONG0.08272.1mm(82.7mil).035”(0.83MM)第5页共42页第4页共42页PCBOARDDATUMPOINTTOL±.002(.5mm)TESTPADTOL±.002(.5mm)(.5mm)TOL±.002TOOLINFHOLE编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共42页11.所有導通孔及氣孔必須請PCB廠做MASK以防測試時漏氣12.定位孔之定位針之尺寸誤差在+-.002IN13.定位孔直徑大於0.012IN14.定位孔之內壁不可吃錫15.治具之定位孔要用CNC鑽孔16.測試點不可被被綠漆蓋住(測試前用放大鏡檢查)17.板邊至測試點約0.125IN不可有測試點.18.測試點直徑不小於0.35/0.50in(35mil)，(目前約30mil)**測試零件CHIP,CONNECTOR為設計重點**PROBETIPSOLDERRESIST第6页共42页第5页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共42页19.導通孔之中心間距要150mil以上20.各測試點必須吃錫，但邊緣不可被綠漆MASK21.如考量功能測試時，要在CONNECTOR最進處加測試點22.VCC點至少5點，GND點至少10點以上為治具部份23.對IC或CHIP之控制位址線(如RESET，ENABLE…)不可直接接到VCC或GROUND上24.測試盪器須先除頻或加JUMPER控制SOLDERRESISTNEORCL10pf4.7K第7页共42页第6页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共42页25.對POWER-ONRESET在設計，要有隔離之設計26.對振盪器如有控制ENABLE.DISABLE之產品測試會更穩，否則須加除頻電路或善用JUMPRESET0.1UF4.7KVCCRESET4.7KVCCOUTVCCOSC1243第8页共42页第7页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共42页亦是一個好方法27.對IC或CHIP之OPTION空腳要LAYOUT測試點28.BGA零件背面之PCB不可LAYOUT零件測試設備的功能及區隔ATE■組裝板功能測試■自動調整ICT■IC元件功能-ICPattern-ICBoundarySocanICT■短路開路■元件值■IC保護二極體■動態測試■靜態測試-ATE：AutomaticTestEquipment-ICT：In-CircuitTester-MDA：ManufactureingDefectAnalyzer第9页共42页第8页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共42页測試步驟產品靜態短路開路元件值動態IC元件功能IC保護二極體-ICPattern-ICBoundaryScan組裝板功能測試自動調整完成第10页共42页第9页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共42页製造不良分佈短路/開路漏件/錯件功能不良元件不良元件反插...
