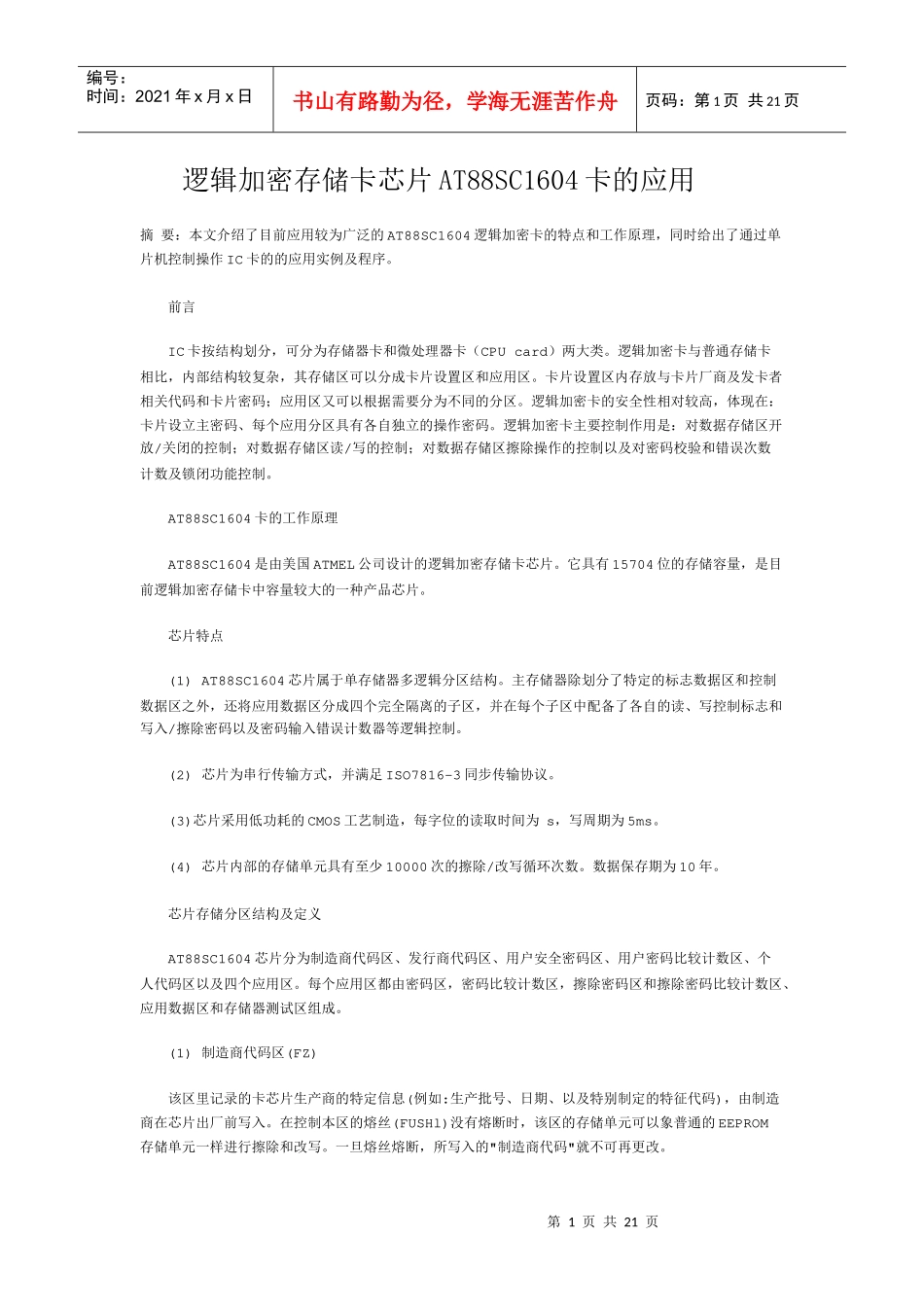

IC卡1604的原理及应用如ft1780芯片内部结构和特点_第1页
1/21

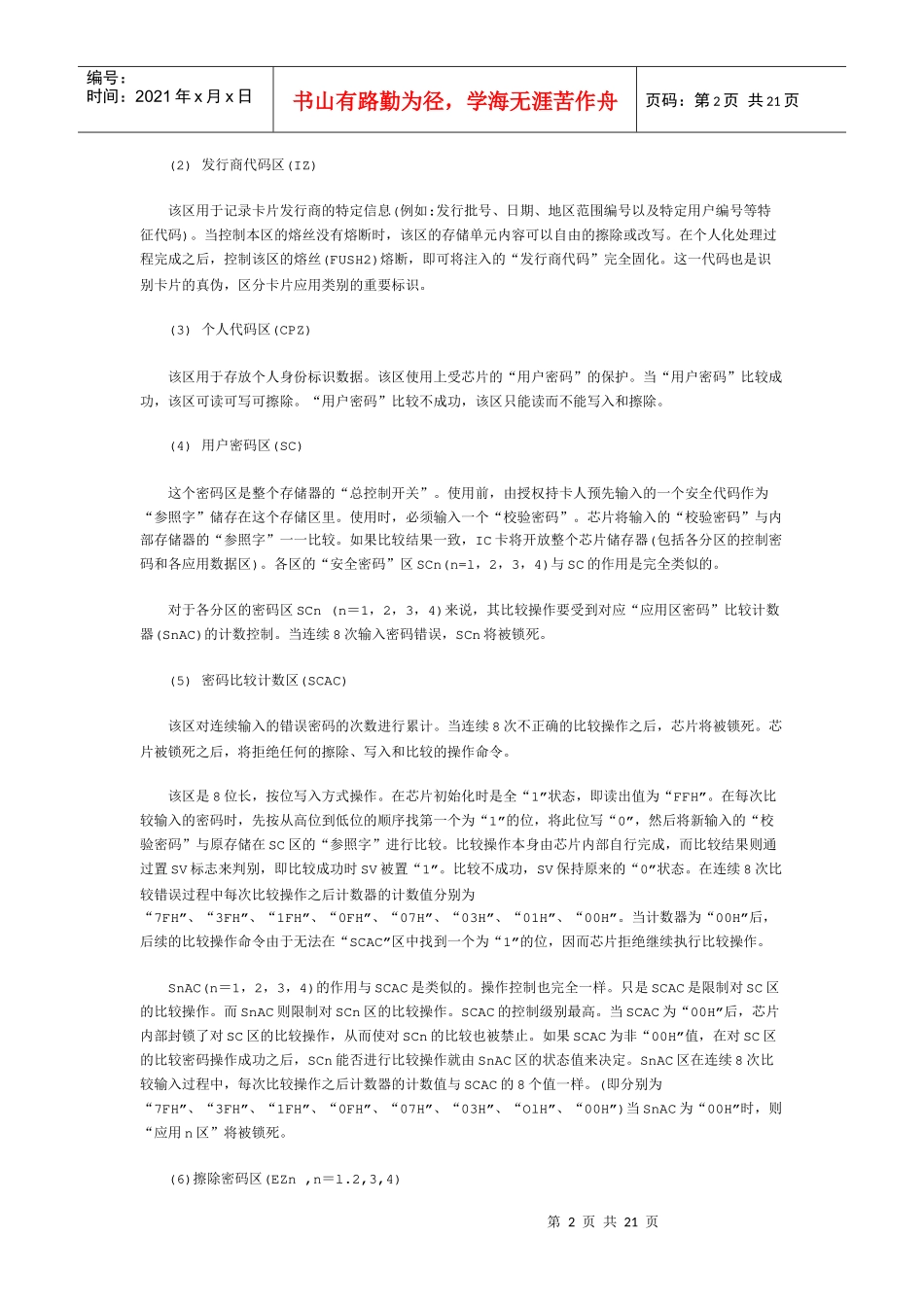

IC卡1604的原理及应用如ft1780芯片内部结构和特点_第2页
2/21
IC卡1604的原理及应用如ft1780芯片内部结构和特点_第3页
3/21
第1页共21页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共21页逻辑加密存储卡芯片AT88SC1604卡的应用摘要:本文介绍了目前应用较为广泛的AT88SC1604逻辑加密卡的特点和工作原理,同时给出了通过单片机控制操作IC卡的的应用实例及程序。前言IC卡按结构划分,可分为存储器卡和微处理器卡(CPUcard)两大类。逻辑加密卡与普通存储卡相比,内部结构较复杂,其存储区可以分成卡片设置区和应用区。卡片设置区内存放与卡片厂商及发卡者相关代码和卡片密码;应用区又可以根据需要分为不同的分区。逻辑加密卡的安全性相对较高,体现在:卡片设立主密码、每个应用分区具有各自独立的操作密码。逻辑加密卡主要控制作用是:对数据存储区开放/关闭的控制;对数据存储区读/写的控制;对数据存储区擦除操作的控制以及对密码校验和错误次数计数及锁闭功能控制。AT88SC1604卡的工作原理AT88SC1604是由美国ATMEL公司设计的逻辑加密存储卡芯片。它具有15704位的存储容量,是目前逻辑加密存储卡中容量较大的一种产品芯片。芯片特点(1)AT88SC1604芯片属于单存储器多逻辑分区结构。主存储器除划分了特定的标志数据区和控制数据区之外,还将应用数据区分成四个完全隔离的子区,并在每个子区中配备了各自的读、写控制标志和写入/擦除密码以及密码输入错误计数器等逻辑控制。(2)芯片为串行传输方式,并满足ISO7816-3同步传输协议。(3)芯片采用低功耗的CMOS工艺制造,每字位的读取时间为s,写周期为5ms。(4)芯片内部的存储单元具有至少10000次的擦除/改写循环次数。数据保存期为10年。芯片存储分区结构及定义AT88SC1604芯片分为制造商代码区、发行商代码区、用户安全密码区、用户密码比较计数区、个人代码区以及四个应用区。每个应用区都由密码区,密码比较计数区,擦除密码区和擦除密码比较计数区、应用数据区和存储器测试区组成。(1)制造商代码区(FZ)该区里记录的卡芯片生产商的特定信息(例如:生产批号、日期、以及特别制定的特征代码),由制造商在芯片出厂前写入。在控制本区的熔丝(FUSHl)没有熔断时,该区的存储单元可以象普通的EEPROM存储单元一样进行擦除和改写。一旦熔丝熔断,所写入的"制造商代码"就不可再更改。第2页共21页第1页共21页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共21页(2)发行商代码区(IZ)该区用于记录卡片发行商的特定信息(例如:发行批号、日期、地区范围编号以及特定用户编号等特征代码)。当控制本区的熔丝没有熔断时,该区的存储单元内容可以自由的擦除或改写。在个人化处理过程完成之后,控制该区的熔丝(FUSH2)熔断,即可将注入的“发行商代码”完全固化。这一代码也是识别卡片的真伪,区分卡片应用类别的重要标识。(3)个人代码区(CPZ)该区用于存放个人身份标识数据。该区使用上受芯片的“用户密码”的保护。当“用户密码”比较成功,该区可读可写可擦除。“用户密码”比较不成功,该区只能读而不能写入和擦除。(4)用户密码区(SC)这个密码区是整个存储器的“总控制开关”。使用前,由授权持卡人预先输入的一个安全代码作为“参照字”储存在这个存储区里。使用时,必须输入一个“校验密码”。芯片将输入的“校验密码”与内部存储器的“参照字”一一比较。如果比较结果一致,IC卡将开放整个芯片储存器(包括各分区的控制密码和各应用数据区)。各区的“安全密码”区SCn(n=l,2,3,4)与SC的作用是完全类似的。对于各分区的密码区SCn(n=1,2,3,4)来说,其比较操作要受到对应“应用区密码”比较计数器(SnAC)的计数控制。当连续8次输入密码错误,SCn将被锁死。(5)密码比较计数区(SCAC)该区对连续输入的错误密码的次数进行累计。当连续8次不正确的比较操作之后,芯片将被锁死。芯片被锁死之后,将拒绝任何的擦除、写入和比较的操作命令。该区是8位长,按位写入方式操作。在芯片初始化时是全“1”状态,即读出值为“FFH”。在每次比较输入的密码时,先按从高位到低位的顺序找第一个为“1”的位,将此位写“0”,然后将新输入的“校验密码”与原存储在SC区的“参照字”进行比较。比较操作本身由芯片内部自行完成,而比较结果则通过置S...
