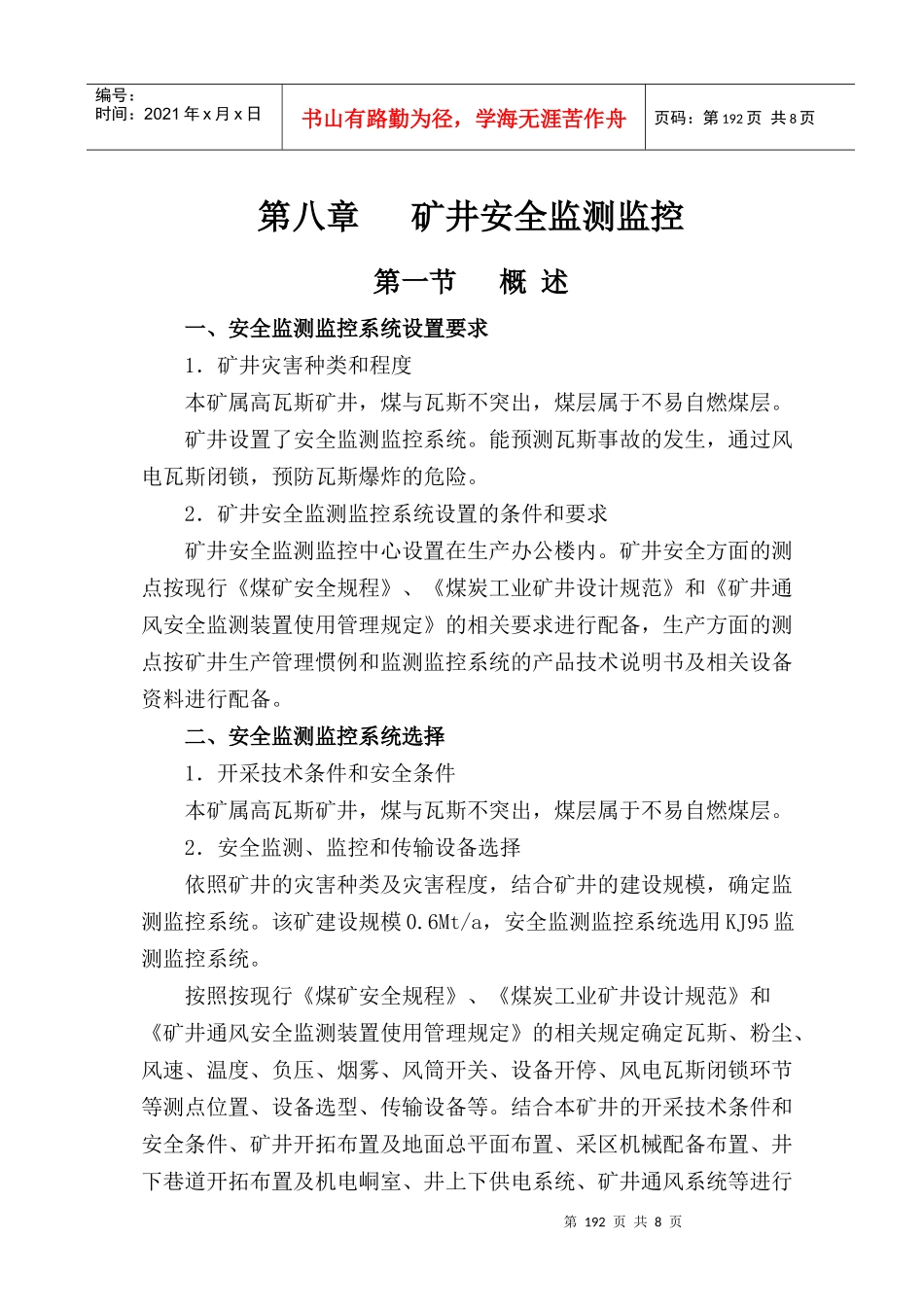

第192页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第192页共8页第八章矿井安全监测监控第一节概述一、安全监测监控系统设置要求1．矿井灾害种类和程度本矿属高瓦斯矿井，煤与瓦斯不突出，煤层属于不易自燃煤层。矿井设置了安全监测监控系统。能预测瓦斯事故的发生，通过风电瓦斯闭锁，预防瓦斯爆炸的危险。2．矿井安全监测监控系统设置的条件和要求矿井安全监测监控中心设置在生产办公楼内。矿井安全方面的测点按现行《煤矿安全规程》、《煤炭工业矿井设计规范》和《矿井通风安全监测装置使用管理规定》的相关要求进行配备，生产方面的测点按矿井生产管理惯例和监测监控系统的产品技术说明书及相关设备资料进行配备。二、安全监测监控系统选择1．开采技术条件和安全条件本矿属高瓦斯矿井，煤与瓦斯不突出，煤层属于不易自燃煤层。2．安全监测、监控和传输设备选择依照矿井的灾害种类及灾害程度，结合矿井的建设规模，确定监测监控系统。该矿建设规模0.6Mt/a，安全监测监控系统选用KJ95监测监控系统。按照按现行《煤矿安全规程》、《煤炭工业矿井设计规范》和《矿井通风安全监测装置使用管理规定》的相关规定确定瓦斯、粉尘、风速、温度、负压、烟雾、风筒开关、设备开停、风电瓦斯闭锁环节等测点位置、设备选型、传输设备等。结合本矿井的开采技术条件和安全条件、矿井开拓布置及地面总平面布置、采区机械配备布置、井下巷道开拓布置及机电峒室、井上下供电系统、矿井通风系统等进行第193页共8页第192页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第193页共8页系统选型和测点设置。第二节安全监测、监控和传输设备选择一、监测设备选择1．监测设备选型的原则依照矿井的灾害种类及灾害程度，结合矿井的建设规模，按照现行《煤矿安全规程》、《煤炭工业矿井设计规范》和《矿井通风安全监测装置使用管理规定》的相关规定和相关专业的设计资料，确定瓦斯、粉尘、风速、温度、负压、烟雾、风筒开关、设备开停、风电瓦斯闭锁环节等测点位置、设备选型及实施方案等，传感器采用符合煤矿井下环境的标准通用型传感器。2．监测设备各设置地点和布置结合本矿井的开采技术条件和安全条件、矿井开拓布置及地面总平面布置、采区机械配备布置、井下巷道开拓布置及机电峒室、井上下供电系统、矿井通风系统等，在地面中央变电所、提升机房、通风机房、井下中央变电所、井下主排水泵房、井下水仓、空压机、工作面进风巷、工作面回风巷、回采工作面回风巷等地点设置测点。二、监控设备选择1．监控设备选型的原则在监测监控系统设备选择上，设计重点注意考虑设备必须符合煤矿井下环境的使用条件，井下设备必须符合《煤矿安全规程》的有关规定，以保证设备本身的使用安全和可靠工作。经过多年来的技术发展，煤矿安全监测监控系统技术已经较为成熟。一些基础设施已达到国际先进水平，在系统和设备选择上充分尊重建设单位的意见，选择技术先进并经实践证明使用效果较好的监测监控系统，结合矿井的建设规模，本矿确定选用KJ95型煤矿安全与生产监测监控系统。2．监控总站和各分站主要设备的功能、型号及数量第194页共8页第193页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第194页共8页监控系统由地面中心站（监控总站）、井上下13个监测监控分站构成。监控总站由以下设备组成：（1）监测监控主机，研华工控机2台，1用1备；（2）配置5kVA交流稳压电源和2kVA/2h的UPS电源，确保系统的可靠运行；（3）配接调度大屏幕；（4）HP网络服务器1台，8口网络交换机1台，用作矿领导、通风安全、调度等工作站的信息共享。系统中采用多CPU、高智能化的KJF16A分站13个，该分站本身具有显示功能，可配各类开关量和模拟量传感器。三、传输设备及器材选择1．传输设备及器材选型的原则监控总站设有传输接口，将井上、井下线路分为两路。另在通往井下的线路上设置防雷器，防止井上雷电等串入井下。传输线路选用符合煤矿井下环境的矿用信号电缆，构成全矿井的监测监控系统传输网络。2．传输设备及器材型号、数量监测监控系统的井筒电缆，型号为MHYV324...
