【采矿课件】《采矿学》课程设计大纲VIP免费

【采矿课件】《采矿学》课程设计大纲_第1页
1/8
【采矿课件】《采矿学》课程设计大纲_第2页
2/8
【采矿课件】《采矿学》课程设计大纲_第3页
3/8

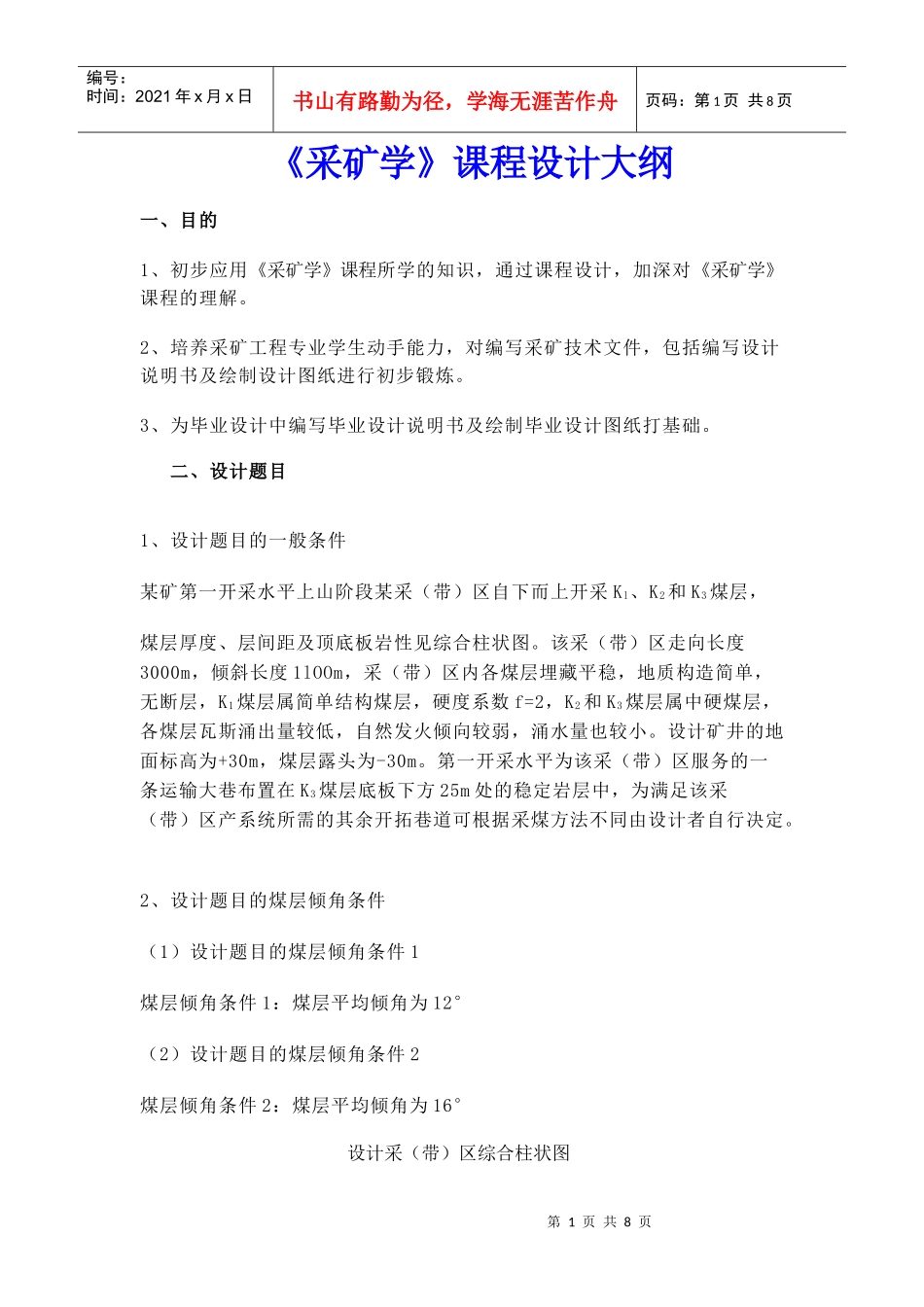

第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共8页《采矿学》课程设计大纲一、目的1、初步应用《采矿学》课程所学的知识,通过课程设计,加深对《采矿学》课程的理解。2、培养采矿工程专业学生动手能力,对编写采矿技术文件,包括编写设计说明书及绘制设计图纸进行初步锻炼。3、为毕业设计中编写毕业设计说明书及绘制毕业设计图纸打基础。二、设计题目1、设计题目的一般条件某矿第一开采水平上山阶段某采(带)区自下而上开采Kl、K2和K3煤层,煤层厚度、层间距及顶底板岩性见综合柱状图。该采(带)区走向长度3000m,倾斜长度1lOOm,采(带)区内各煤层埋藏平稳,地质构造简单,无断层,K1煤层属简单结构煤层,硬度系数f=2,K2和K3煤层属中硬煤层,各煤层瓦斯涌出量较低,自然发火倾向较弱,涌水量也较小。设计矿井的地面标高为+30m,煤层露头为-30m。第一开采水平为该采(带)区服务的一条运输大巷布置在K3煤层底板下方25m处的稳定岩层中,为满足该采(带)区产系统所需的其余开拓巷道可根据采煤方法不同由设计者自行决定。2、设计题目的煤层倾角条件(1)设计题目的煤层倾角条件1煤层倾角条件1:煤层平均倾角为12°(2)设计题目的煤层倾角条件2煤层倾角条件2:煤层平均倾角为16°设计采(带)区综合柱状图第2页共8页第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共8页柱状厚度(m)岩性描述¾¾¾¾¾¾8.60灰色泥质页岩,砂页岩互层------------8.40泥质细砂岩,碳质页岩互层-----------------0.20碳质页岩,松软6.9K1煤层,γ=1.30t/m3¾¾¾¾¾¾¾4.20灰色砂质泥岩,细砂岩互层,坚硬-------------7.80灰色砂质泥岩3.0K2煤层,γ=1.30t/m3------------4.60薄层泥质细砂岩,稳定……………………….。3.20灰色细砂岩,中硬、稳定2.20K3煤层,煤质中硬,γ=1.30t/m3。。。。。。。。3.20灰白色粗砂岩、坚硬、抗压强度60~80MPa。。。。。。24.68灰色中、细砂岩互层三、课程设计内容1.采区或带区巷道布置设计;2.采区中部甩车场线路设计或带区下部平车场(绕道线路和装车站线路)线路设计;3.采煤工艺设计及编制循环图表。四、进行方式,第3页共8页第2页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共8页学生按设计大纲要求,任选设计题目条件中的煤层倾角条件1或煤层倾角条件2,综合应用《采矿学》所学的知识,每人独立完成一份课程设计。设计者之间可以讨论、借鉴,但不得相互抄袭,疑难问题可与指导教师共同研究解决。本课程设计要对设计方案进行技术分析与经济比较。五、设计说明书内容第一章采(带)区巷道布置第一节采区或带区储量与服务年限1、采区或带区生产能力定为120万t/a、150万t/a和180万t/a三种,设计者可以在三种中任选一种。2、计算采区或带区的工业储量、设计可采储量;3、计算采区或带区的服务年限;4、验算采区采出率。第二节采区或带区内的再划分1、确定采煤工作面长度;2、确定采区内的区殴数目或带区内的工作面数目;3.确定工作面生产能力;4、确定采区或带区内同采工作面数目及工作面接替顺序。第三节确定采(带)区内准备巷道布置及生产系统1、根据所选题目条件,完善采(带)区所需的开拓巷道;2、确定采(带)区巷道布置系统时至少就上山数目、位置、或带区布置方式提出两个布置方案,并进行技术分析与经济比较。第4页共8页第3页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共8页3、确定回采巷道布置方式(单巷布置、双巷布置、沿空掘巷、沿空掘巷),并进行分析。4、在采(带)区巷道布置平面图内,工作面布置及推进到的位置应以达到采(带)区设计产量为准。5、采区内上、下区段,或上下煤层工作面,或带区内相邻工作面交替期间同时生产时的通风系统在说明书中以简图示之。6、采区上、下部车场只作选型。第四节采区中部甩车场或带区下部平车场线路设计1、大巷(双轨)、采区轨道上山(单轨)、区段石门(单轨)、带区材料上山(单轨)均为600m轨距。2、轨道上山作辅助提升时,一次提一吨矿车3个。3、按比例在说...
