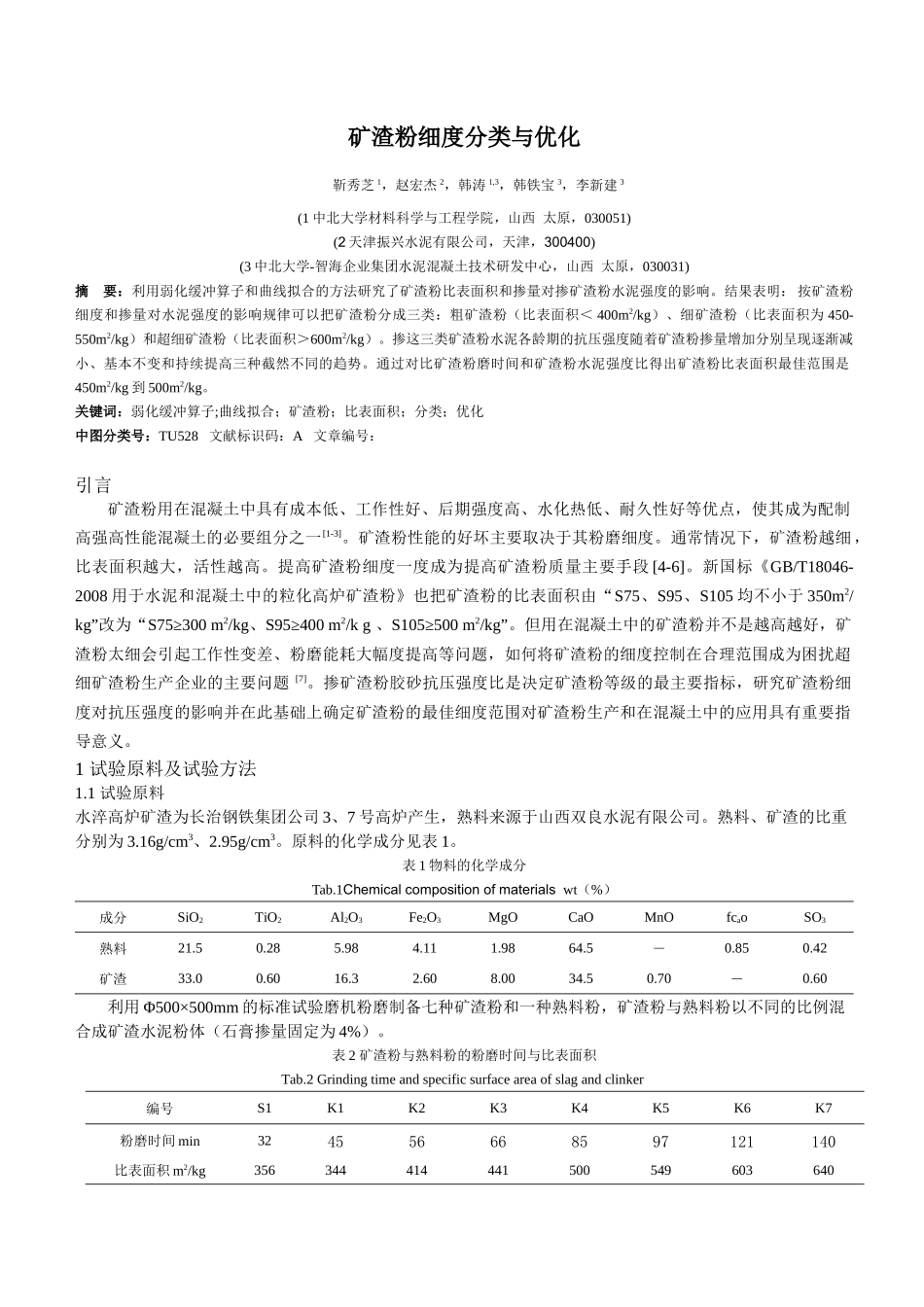

矿渣粉细度分类与优化靳秀芝1，赵宏杰2，韩涛1,3，韩铁宝3，李新建3(1中北大学材料科学与工程学院，山西太原，030051)(2天津振兴水泥有限公司，天津，300400)(3中北大学-智海企业集团水泥混凝土技术研发中心，山西太原，030031)摘要：利用弱化缓冲算子和曲线拟合的方法研究了矿渣粉比表面积和掺量对掺矿渣粉水泥强度的影响
结果表明：按矿渣粉细度和掺量对水泥强度的影响规律可以把矿渣粉分成三类：粗矿渣粉（比表面积＜400m2/kg）、细矿渣粉（比表面积为450-550m2/kg）和超细矿渣粉（比表面积＞600m2/kg）
掺这三类矿渣粉水泥各龄期的抗压强度随着矿渣粉掺量增加分别呈现逐渐减小、基本不变和持续提高三种截然不同的趋势
通过对比矿渣粉磨时间和矿渣粉水泥强度比得出矿渣粉比表面积最佳范围是450m2/kg到500m2/kg
关键词：弱化缓冲算子;曲线拟合；矿渣粉；比表面积；分类；优化中图分类号：TU528文献标识码：A文章编号：引言矿渣粉用在混凝土中具有成本低、工作性好、后期强度高、水化热低、耐久性好等优点，使其成为配制高强高性能混凝土的必要组分之一[1-3]
矿渣粉性能的好坏主要取决于其粉磨细度
通常情况下，矿渣粉越细，比表面积越大，活性越高
提高矿渣粉细度一度成为提高矿渣粉质量主要手段[4-6]
新国标《GB/T18046-2008用于水泥和混凝土中的粒化高炉矿渣粉》也把矿渣粉的比表面积由“S75、S95、S105均不小于350m2/kg”改为“S75≥300m2/kg、S95≥400m2/kg、S105≥500m2/kg”
但用在混凝土中的矿渣粉并不是越高越好，矿渣粉太细会引起工作性变差、粉磨能耗大幅度提高等问题，如何将矿渣粉的细度控制在合理范围成为困扰超细矿渣粉生产企业的主要问题[7]
掺矿渣粉胶砂抗压强度比是决定矿渣粉等级的最主要指标，研究矿渣粉细度对
