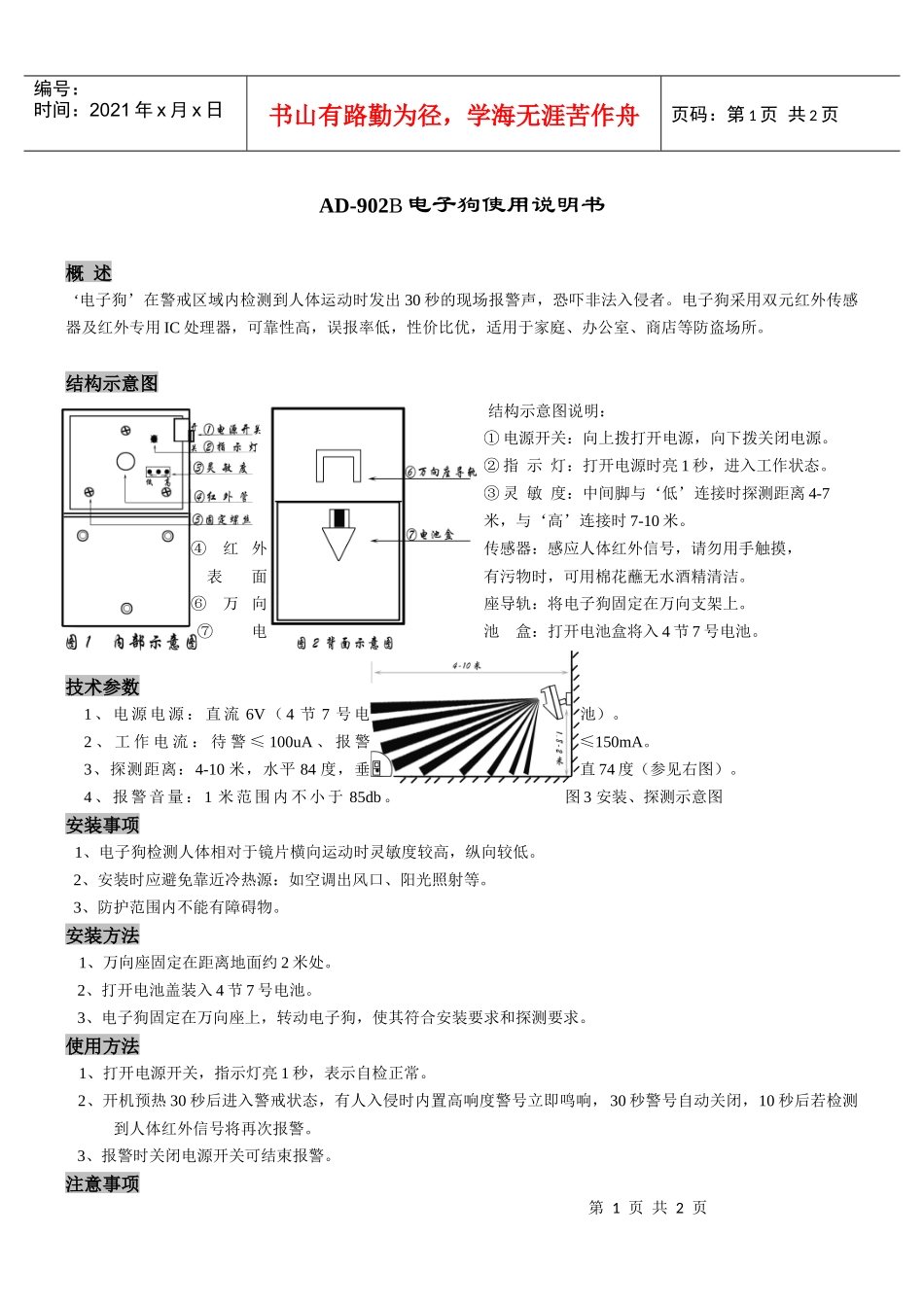

第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共2页AD-902B电子狗使用说明书概述概述‘电子狗’在警戒区域内检测到人体运动时发出30秒的现场报警声，恐吓非法入侵者。电子狗采用双元红外传感器及红外专用IC处理器，可靠性高，误报率低，性价比优，适用于家庭、办公室、商店等防盗场所。结构示意图结构示意图说明：①电源开关：向上拨打开电源，向下拨关闭电源。②指示灯：打开电源时亮1秒，进入工作状态。③灵敏度：中间脚与‘低’连接时探测距离4-7米，与‘高’连接时7-10米。④红外传感器：感应人体红外信号，请勿用手触摸，表面有污物时，可用棉花蘸无水酒精清洁。⑥万向座导轨：将电子狗固定在万向支架上。⑦电池盒：打开电池盒将入4节7号电池。技术参数1、电源电源：直流6V（4节7号电池）。2、工作电流：待警≤100uA、报警≤150mA。3、探测距离：4-10米，水平84度，垂直74度（参见右图）。4、报警音量：1米范围内不小于85db。图3安装、探测示意图安装事项1、电子狗检测人体相对于镜片横向运动时灵敏度较高，纵向较低。2、安装时应避免靠近冷热源：如空调出风口、阳光照射等。3、防护范围内不能有障碍物。安装方法1、万向座固定在距离地面约2米处。2、打开电池盖装入4节7号电池。3、电子狗固定在万向座上，转动电子狗，使其符合安装要求和探测要求。使用方法1、打开电源开关，指示灯亮1秒，表示自检正常。2、开机预热30秒后进入警戒状态，有人入侵时内置高响度警号立即鸣响，30秒警号自动关闭，10秒后若检测到人体红外信号将再次报警。3、报警时关闭电源开关可结束报警。注意事项第2页共2页第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共2页1、定期检查电子狗是否正常工作，避免漏报警。2、开机指示灯暗、报警音量小、误报率高，一般是电池电压不足，请更换电池。3、环境温度高于300C，探测距离会缩短。4、发生故障时，可与销售商或安达电子客户服务中心联系解决。泉州安达电子有限公司
