体育馆加固工程施工方案及相应安全技术措施VIP免费

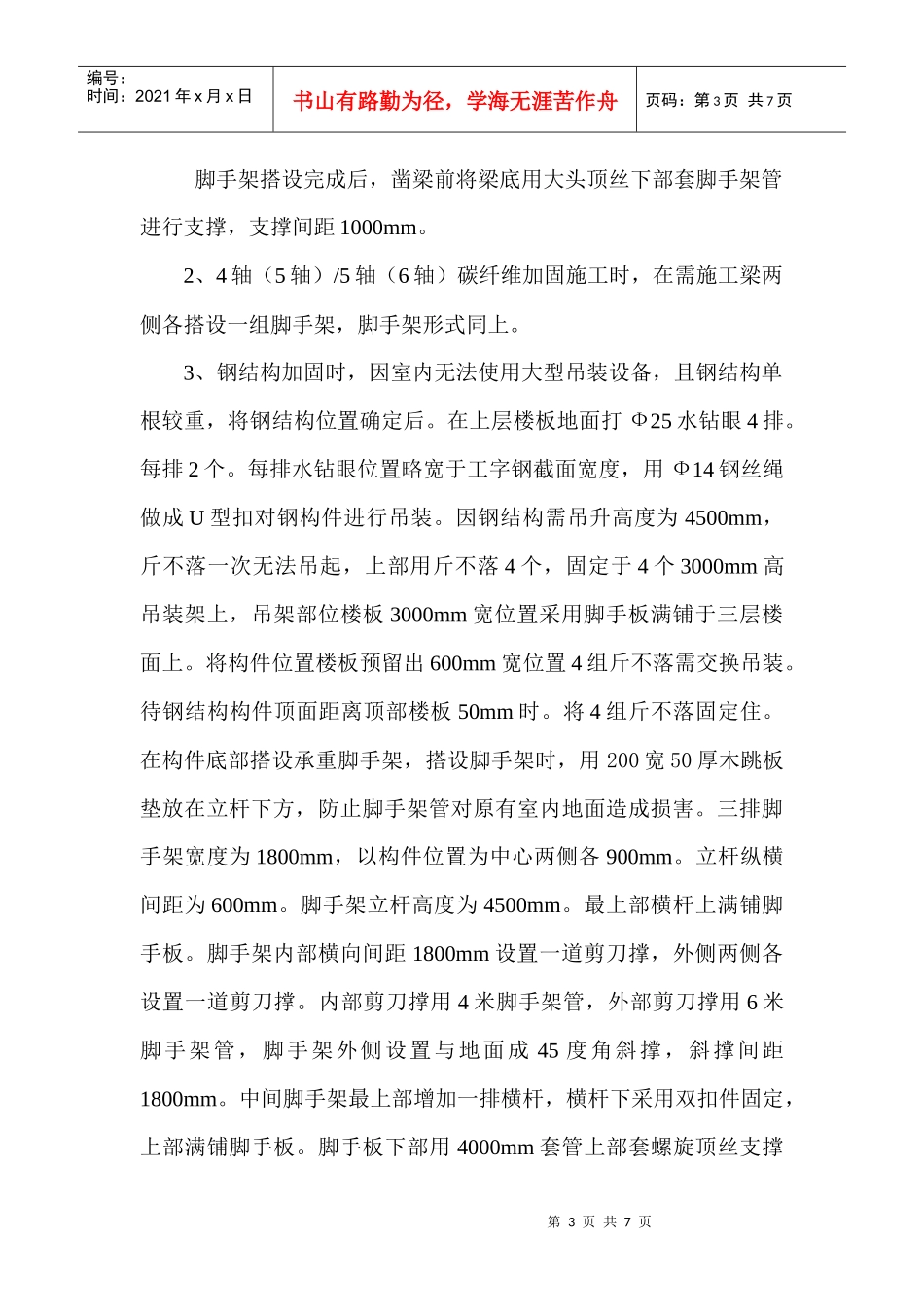

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页体育馆局部主体加固工程施工方案及安全技术措施一、编制依据：1、体育馆结构改造设计图纸2、实际施工现场二、安全技术措施使用材料：1、钢管选用Ф48×3.5Q235-A钢管。扣件采用可锻铸铁扣件，脚手板采用200宽50厚木脚手板，安全网采用密目式安全网,可调式螺旋顶丝。三、具体施工方案及安全技术措施。（一）、J/K-5/6、A/B-4/5加固时，需先将K轴（B轴）下侧240mm红砖墙拆除150mm、并将K/J（A/B轴）两侧梁内箍筋凿出，对原梁底混凝土进行凿毛处理。新增加部分箍筋能够焊接在原有箍筋上。因二层梁相对于二层地面标高为4.800mm。施工时需搭设脚手架以辅助施工。并对需凿出箍筋的梁进行加固。具体施工方法如下：1、梁截面加大施工时，在A轴（K轴）室内一侧搭设双排脚手架。J轴（B轴）梁两侧各搭设一组双排脚手架。每组脚手架长度同梁长，每组脚手架高度为4000mm。脚手架上部用脚手板满铺，外侧脚手架管高出500mm。上部绑扎密目安全网。双排间立杆宽800mm，横向间距1500mm。搭设脚手架时，用200宽50厚木跳板第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页垫放在立杆下方，防止脚手架管对原有室内地面造成损害。横杆间距1200mm，脚手架两侧各一组剪刀撑，剪刀撑采用两根6000mm脚手架管。脚手架外侧设置与地面成45度角斜撑，斜撑间距1500mm。脚手架示意图如下：脚手架剖面图脚手架立面图第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页脚手架搭设完成后，凿梁前将梁底用大头顶丝下部套脚手架管进行支撑，支撑间距1000mm。2、4轴（5轴）/5轴（6轴）碳纤维加固施工时，在需施工梁两侧各搭设一组脚手架，脚手架形式同上。3、钢结构加固时，因室内无法使用大型吊装设备，且钢结构单根较重，将钢结构位置确定后。在上层楼板地面打Ф25水钻眼4排。每排2个。每排水钻眼位置略宽于工字钢截面宽度，用Ф14钢丝绳做成U型扣对钢构件进行吊装。因钢结构需吊升高度为4500mm，斤不落一次无法吊起，上部用斤不落4个，固定于4个3000mm高吊装架上，吊架部位楼板3000mm宽位置采用脚手板满铺于三层楼面上。将构件位置楼板预留出600mm宽位置4组斤不落需交换吊装。待钢结构构件顶面距离顶部楼板50mm时。将4组斤不落固定住。在构件底部搭设承重脚手架，搭设脚手架时，用200宽50厚木跳板垫放在立杆下方，防止脚手架管对原有室内地面造成损害。三排脚手架宽度为1800mm，以构件位置为中心两侧各900mm。立杆纵横间距为600mm。脚手架立杆高度为4500mm。最上部横杆上满铺脚手板。脚手架内部横向间距1800mm设置一道剪刀撑，外侧两侧各设置一道剪刀撑。内部剪刀撑用4米脚手架管，外部剪刀撑用6米脚手架管，脚手架外侧设置与地面成45度角斜撑，斜撑间距1800mm。中间脚手架最上部增加一排横杆，横杆下采用双扣件固定，上部满铺脚手板。脚手板下部用4000mm套管上部套螺旋顶丝支撑第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页脚手板，支撑位置为两立杆中心位置。间距600mm。为防止脚手架管因受力过大弯曲，将脚手架管用两根短管呈十字型固定在脚手架上。间距600mm设置一道。脚手板上采用千斤顶顶在钢构件底部，每两个千斤顶为一组，共用4组千斤顶抬高钢构件。辅助焊接施工。（二）、一、二顶板洞口碳纤维加固。搭设脚手架辅助施工，脚手架长度同碳纤维粘贴长度，宽度为1200mm。一层脚手架高度2500mm。二层脚手架高度为4000mm。第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页（三）、室外空调机房结构加固。辅助施工方法同J/K-5/6、A/B-4/5加固中碳纤维及钢结构加固。因室内标高为3400mm，脚手架高度由4500mm变成2500mm。并将空调机房上部屋面防水及下部找平层清除4500*4500位置（设备基础位置）。将楼板露出。防水层平均厚度为300mm。体育馆改造工程局部主体加固工程安全技术措施第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径...
