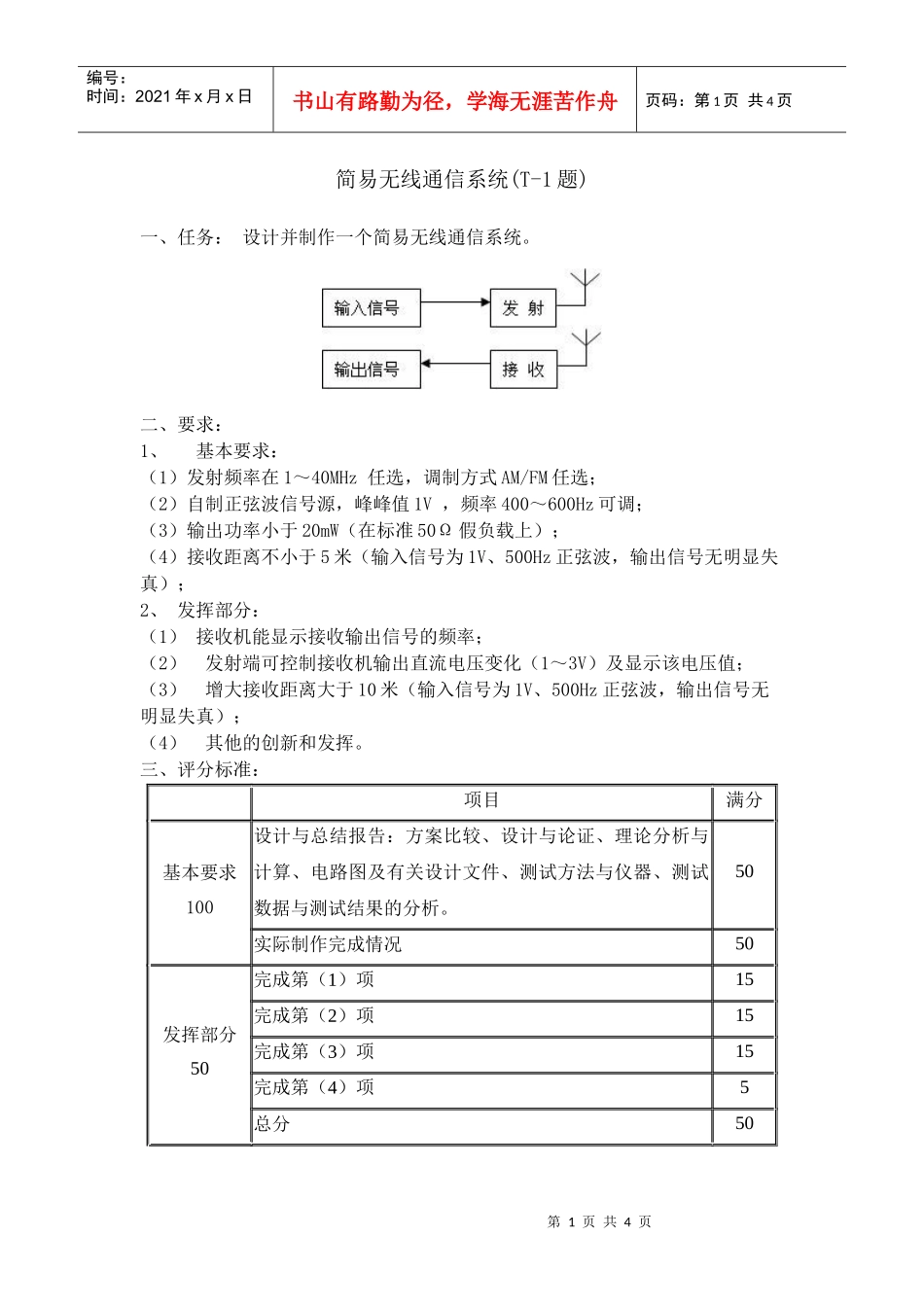

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页简易无线通信系统(T-1题)一、任务：设计并制作一个简易无线通信系统。二、要求：1、基本要求：（1）发射频率在1～40MHz任选，调制方式AM/FM任选；（2）自制正弦波信号源，峰峰值1V，频率400～600Hz可调；（3）输出功率小于20mW（在标准50Ω假负载上）；（4）接收距离不小于5米（输入信号为1V、500Hz正弦波，输出信号无明显失真）；2、发挥部分：（1）接收机能显示接收输出信号的频率；（2）发射端可控制接收机输出直流电压变化（1～3V）及显示该电压值；（3）增大接收距离大于10米（输入信号为1V、500Hz正弦波，输出信号无明显失真）；（4）其他的创新和发挥。三、评分标准：项目满分基本要求100设计与总结报告：方案比较、设计与论证、理论分析与计算、电路图及有关设计文件、测试方法与仪器、测试数据与测试结果的分析。50实际制作完成情况50发挥部分50完成第（1）项15完成第（2）项15完成第（3）项15完成第（4）项5总分50第2页共4页第1页共4页无线LED控制器接收电路8路LED发射电路编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页无线LED控制器的制作(T-2题)一、任务设计并制作一个采用无线控制方式(红外、超声波、射频等任一种)来实现控制8路LED灯的无线控制器，系统如下图所示：要求（一）基本要求（1）可实现无线控制八路LED灯（键盘控制任意一路LED灯的亮、灭、左循环、右循环）；（2）使该控制器具备密码保护功能，当输入正确的密码后方能对键盘进行控制，反之控制器发出报警；（3）设计控制距离以使用者为中心，圆半径距离设定在5米内均可接收。（二）发挥部分（1）可实现LED灯的分级亮度控制；（2）可实现测量无线LED控制器的电源电压V，当V下降到(7/8)V时，8路LED有7个亮、满格电压V时8路LED全亮；（3）设计控制距离以使用者为中心，圆半径距离设定在1米内、5米内、10米内三档可设置，且每档设计控制距离的实际测量不能超出所要求的距离；（4）有其他的创新和发挥。三、评分标准要求项目满分基本要求100完成无线控制8路LED灯（控制任意一路LED灯的亮、灭、左循环、右循环）25完成感应距离以使用者为中心，圆半径距离设定在5米内均可接收15完成控制器具备密码保护功能，即当输入正确的密码后方能对键盘进行控制，控制器发出报警；10撰写出设计报告，报告包括方案比较、设计论证、理论分析与计算、电路图及相关设计文件、数据测试与结果分析等50发挥部分（1）实现LED灯的分级亮度控制15第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页50（2）可实现自检无线LED控制器电源电压V，当V下降到(7/8)V时，8路LED有7个亮、满格电压V时8路LED全亮；15（3）设计感应距离以使用者为中心，圆半径距离设定在1米内、3米内、5米内三档可设置，且每档设计感应距离的实际测量不能超出所要求的距离。15（4）有其他创新和发挥。5无线温度采集系统(T-3题)一任务设计并制作一个测量水温的无线温度采集系统，该系统由二个温度测量点和一个由单片机组成的主机构成。主机部分负责各点数据采集、存储、处理，输出显示部分组成。温度测量点的温度数据以无线传输形式(红外、超声波、射频等任一种)送给主机，自行设计发射接收模块、模块的工作频率和调制方式可任意选取。无线温度采集系统原理框图如下：二要求1基本要求（1）测量温度范围0—100ºC，测量精度±0.5ºC。主机能实时显示任一个测温点的温度。（2）传输距离¿5米。（3）主机能够存储、轮流显示各测温点编号和相关温度。二点轮流显示一遍周期20秒。（4）自行设计测温点上下温度门限，当温度超出门限值时主机报警。2发挥部分温度传感器1发射器1温度传感器2发射器2接收器存储、显示第4页共4页第3页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共4页（1）当检测20秒周期内温度变化大于5ºC时，上报主机速度1次/秒，主机报警。（2）测量温度点供电电压5V时，发射功耗¿15mA，待机功耗¿10μA。（3）传输距离提高到¿10米。(4)其它的创新和发挥。二．评分...
