7仪表电缆线敷设、配接作业指导书VIP免费

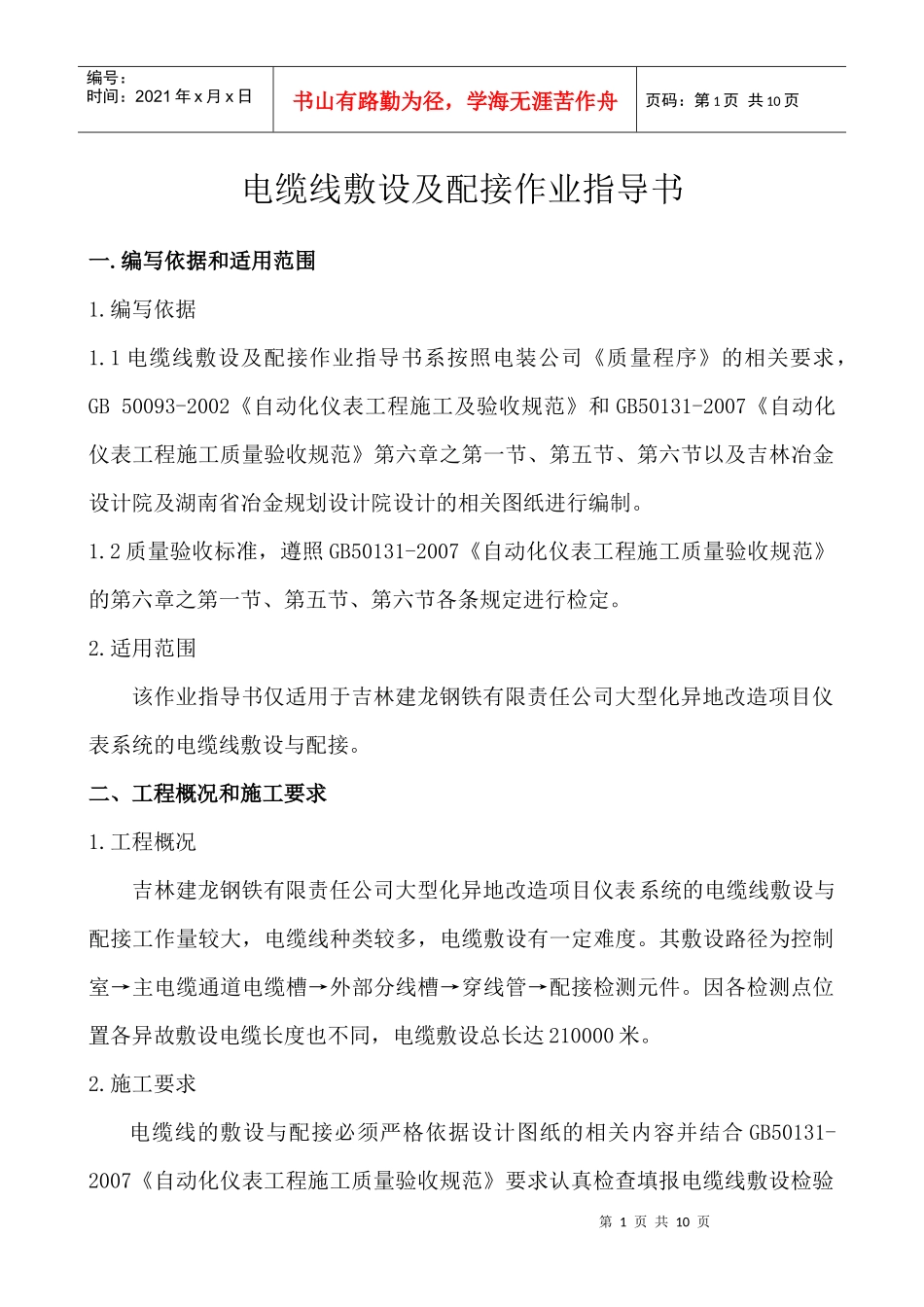

7仪表电缆线敷设、配接作业指导书_第1页
1/10

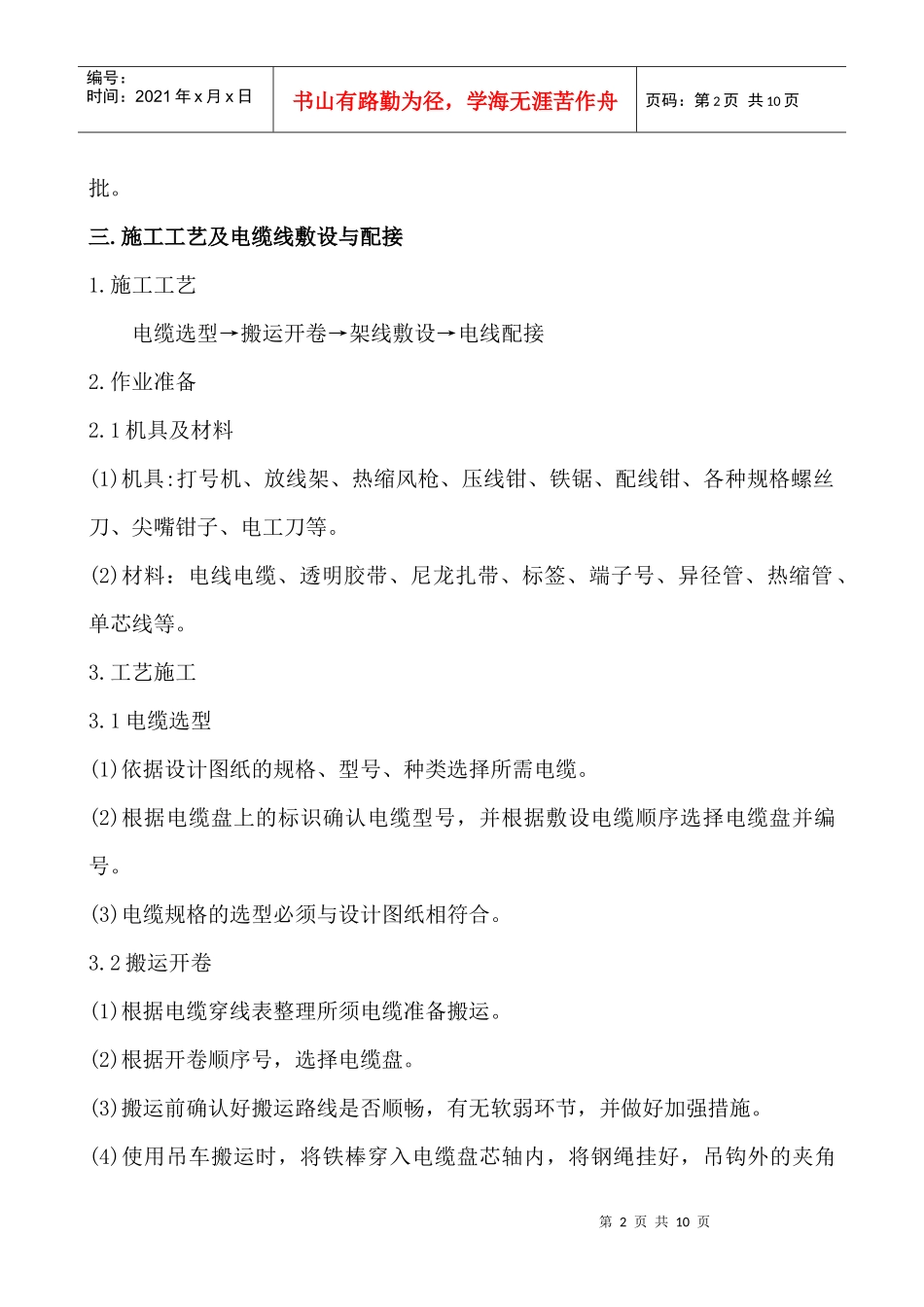

7仪表电缆线敷设、配接作业指导书_第2页
2/10

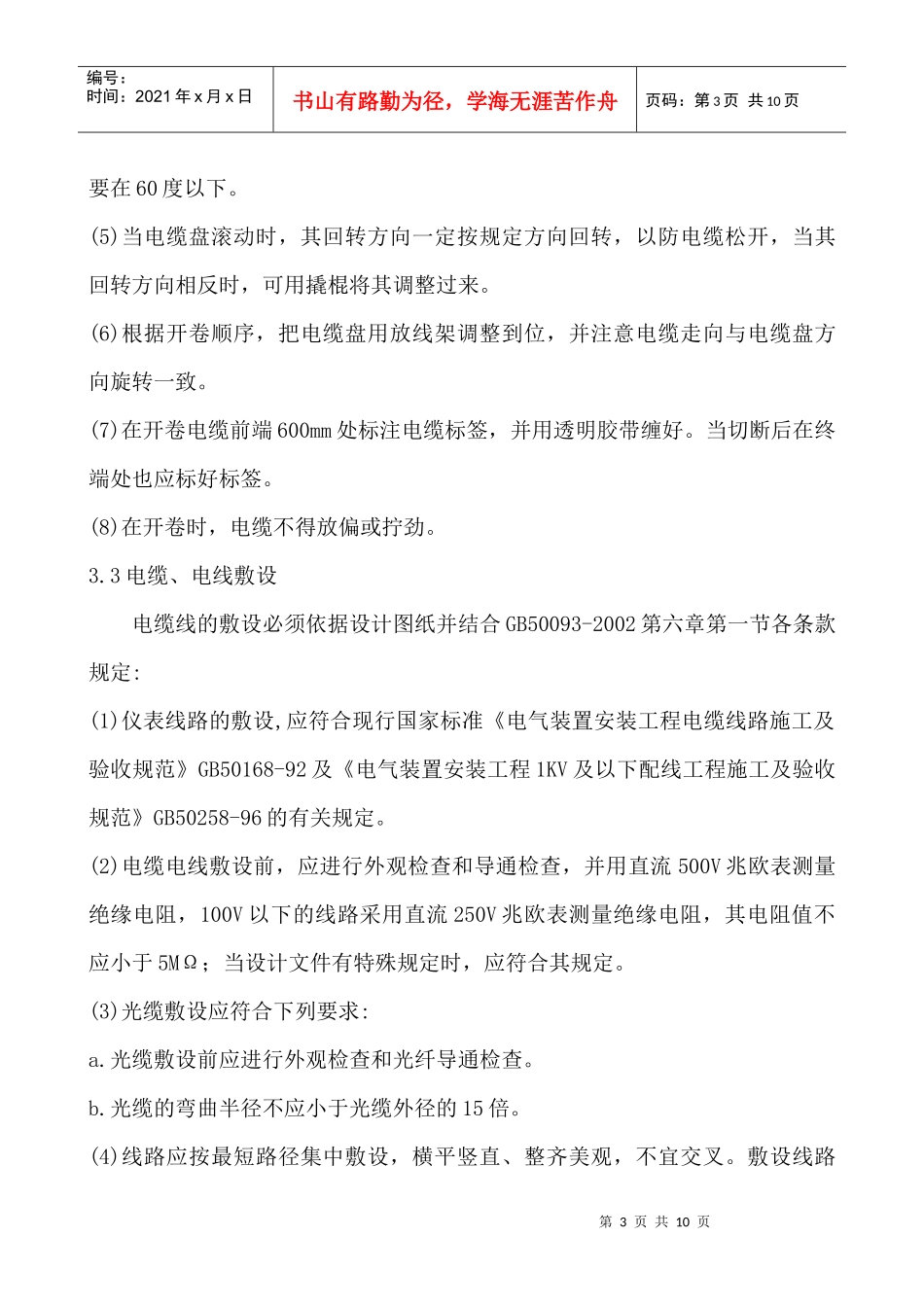

7仪表电缆线敷设、配接作业指导书_第3页
3/10
第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共10页电缆线敷设及配接作业指导书一.编写依据和适用范围1.编写依据1.1电缆线敷设及配接作业指导书系按照电装公司《质量程序》的相关要求,GB50093-2002《自动化仪表工程施工及验收规范》和GB50131-2007《自动化仪表工程施工质量验收规范》第六章之第一节、第五节、第六节以及吉林冶金设计院及湖南省冶金规划设计院设计的相关图纸进行编制。1.2质量验收标准,遵照GB50131-2007《自动化仪表工程施工质量验收规范》的第六章之第一节、第五节、第六节各条规定进行检定。2.适用范围该作业指导书仅适用于吉林建龙钢铁有限责任公司大型化异地改造项目仪表系统的电缆线敷设与配接。二、工程概况和施工要求1.工程概况吉林建龙钢铁有限责任公司大型化异地改造项目仪表系统的电缆线敷设与配接工作量较大,电缆线种类较多,电缆敷设有一定难度。其敷设路径为控制室→主电缆通道电缆槽→外部分线槽→穿线管→配接检测元件。因各检测点位置各异故敷设电缆长度也不同,电缆敷设总长达210000米。2.施工要求电缆线的敷设与配接必须严格依据设计图纸的相关内容并结合GB50131-2007《自动化仪表工程施工质量验收规范》要求认真检查填报电缆线敷设检验第2页共10页第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共10页批。三.施工工艺及电缆线敷设与配接1.施工工艺电缆选型→搬运开卷→架线敷设→电线配接2.作业准备2.1机具及材料(1)机具:打号机、放线架、热缩风枪、压线钳、铁锯、配线钳、各种规格螺丝刀、尖嘴钳子、电工刀等。(2)材料:电线电缆、透明胶带、尼龙扎带、标签、端子号、异径管、热缩管、单芯线等。3.工艺施工3.1电缆选型(1)依据设计图纸的规格、型号、种类选择所需电缆。(2)根据电缆盘上的标识确认电缆型号,并根据敷设电缆顺序选择电缆盘并编号。(3)电缆规格的选型必须与设计图纸相符合。3.2搬运开卷(1)根据电缆穿线表整理所须电缆准备搬运。(2)根据开卷顺序号,选择电缆盘。(3)搬运前确认好搬运路线是否顺畅,有无软弱环节,并做好加强措施。(4)使用吊车搬运时,将铁棒穿入电缆盘芯轴内,将钢绳挂好,吊钩外的夹角第3页共10页第2页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共10页要在60度以下。(5)当电缆盘滚动时,其回转方向一定按规定方向回转,以防电缆松开,当其回转方向相反时,可用撬棍将其调整过来。(6)根据开卷顺序,把电缆盘用放线架调整到位,并注意电缆走向与电缆盘方向旋转一致。(7)在开卷电缆前端600mm处标注电缆标签,并用透明胶带缠好。当切断后在终端处也应标好标签。(8)在开卷时,电缆不得放偏或拧劲。3.3电缆、电线敷设电缆线的敷设必须依据设计图纸并结合GB50093-2002第六章第一节各条款规定:(1)仪表线路的敷设,应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》GB50168-92及《电气装置安装工程1KV及以下配线工程施工及验收规范》GB50258-96的有关规定。(2)电缆电线敷设前,应进行外观检查和导通检查,并用直流500V兆欧表测量绝缘电阻,100V以下的线路采用直流250V兆欧表测量绝缘电阻,其电阻值不应小于5MΩ;当设计文件有特殊规定时,应符合其规定。(3)光缆敷设应符合下列要求:a.光缆敷设前应进行外观检查和光纤导通检查。b.光缆的弯曲半径不应小于光缆外径的15倍。(4)线路应按最短路径集中敷设,横平竖直、整齐美观,不宜交叉。敷设线路第4页共10页第3页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共10页时,应使线路不受损伤。(5)线路不应敷设在易受机械损伤、有腐蚀性物质排放、潮湿以及有强磁场和强静电场干扰的位置,当无法避免时,应采取防护或屏蔽措施。(6)线路不应敷设在影响操作和防碍设备、管道检修的位置,应避开运输、人行通道和吊装孔。(7)当线路周围环境温度超过65度时,应采取隔热措施。当线路附近有火源时,应采取防火措施。(8)线路不宜敷设在高温设备和管道的上方,也不宜敷设在具有腐蚀性液体的设备和管道的下方。(9)线路与绝热的设备和管道绝热层之间...
