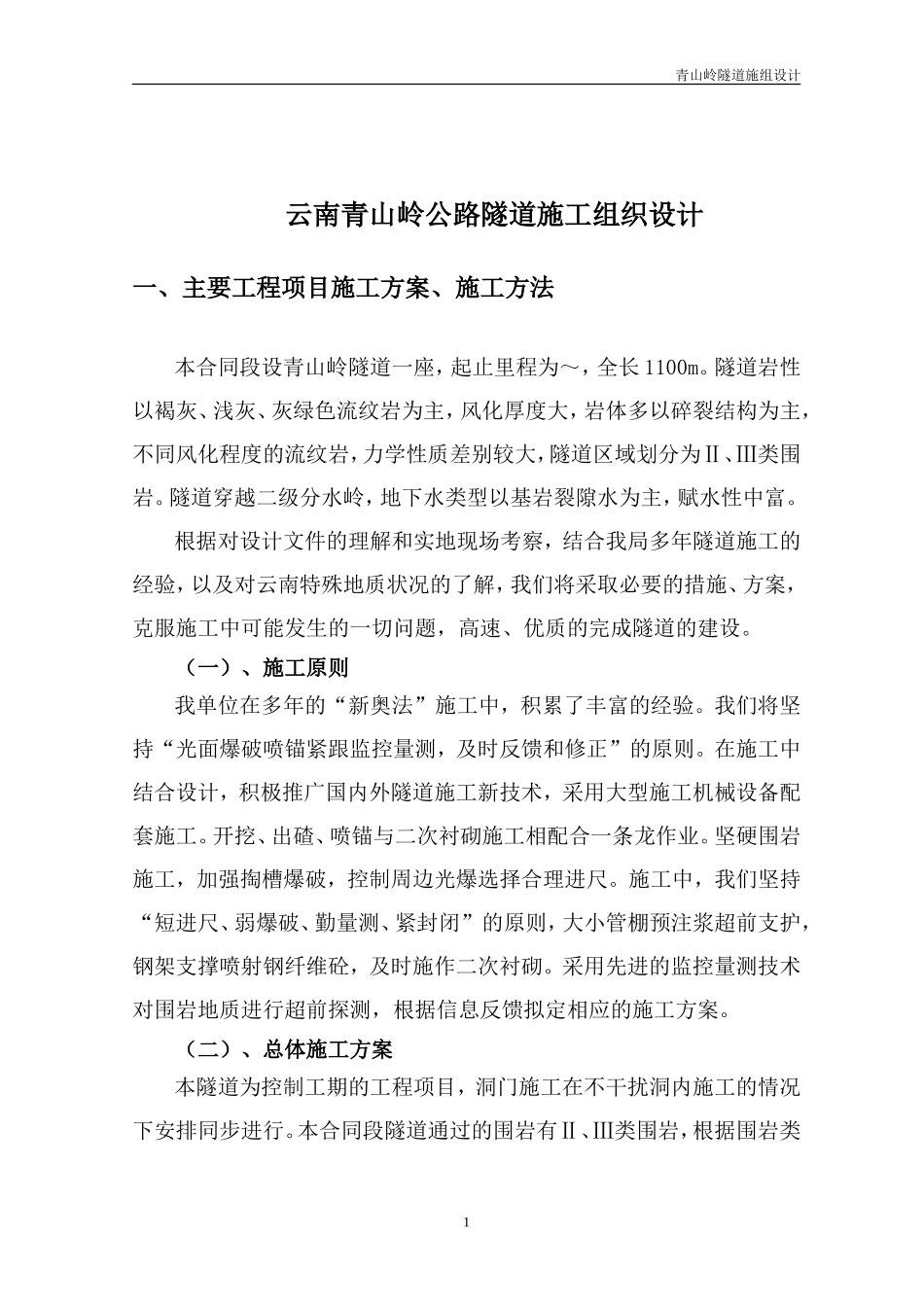

青山岭隧道施组设计云南青山岭公路隧道施工组织设计一、主要工程项目施工方案、施工方法本合同段设青山岭隧道一座，起止里程为～，全长1100m。隧道岩性以褐灰、浅灰、灰绿色流纹岩为主，风化厚度大，岩体多以碎裂结构为主，不同风化程度的流纹岩，力学性质差别较大，隧道区域划分为Ⅱ、Ⅲ类围岩。隧道穿越二级分水岭，地下水类型以基岩裂隙水为主，赋水性中富。根据对设计文件的理解和实地现场考察，结合我局多年隧道施工的经验，以及对云南特殊地质状况的了解，我们将采取必要的措施、方案，克服施工中可能发生的一切问题，高速、优质的完成隧道的建设。（一）、施工原则我单位在多年的“新奥法”施工中，积累了丰富的经验。我们将坚持“光面爆破喷锚紧跟监控量测，及时反馈和修正”的原则。在施工中结合设计，积极推广国内外隧道施工新技术，采用大型施工机械设备配套施工。开挖、出碴、喷锚与二次衬砌施工相配合一条龙作业。坚硬围岩施工，加强掏槽爆破，控制周边光爆选择合理进尺。施工中，我们坚持“短进尺、弱爆破、勤量测、紧封闭”的原则，大小管棚预注浆超前支护，钢架支撑喷射钢纤维砼，及时施作二次衬砌。采用先进的监控量测技术对围岩地质进行超前探测，根据信息反馈拟定相应的施工方案。（二）、总体施工方案本隧道为控制工期的工程项目，洞门施工在不干扰洞内施工的情况下安排同步进行。本合同段隧道通过的围岩有Ⅱ、Ⅲ类围岩，根据围岩类1青山岭隧道施组设计别及地质条件状况，本隧道支护型式分设为、、、、。各型支护参数如下表所示：隧道支护参数表项目初期支护喷射砼锚杆×××××二次衬砌仰拱辅助措施超前大管棚超前小导管钢拱架钢拱架钢格栅说明：喷射砼采用钢纤维砼；衬砌采用防水砼；其中、、、为钢筋砼。根据本隧道地质情况和设计特点，结合我单位隧道施工技术水平和机械配备情况，以保证工程质量和安全生产为目的，按照新奥法的施工原理进行方案制订和组织施工。明洞衬砌段采用明挖法或明拱暗墙法施工；洞口浅埋段采用中隔墙法或短台阶七步平行流水作业法施工；Ⅱ类围岩段采用环形开挖留核心土或台阶法施工；Ⅲ类围岩段采用长台阶法。洞身开挖是隧道施工的关键工序，开挖方案主要根据围岩的情况确定，根本目的是保证施工人员和工程设施的安全，满足开挖质量要求，经济快速的完成施工任务。本隧道施工按照新奥法的原理，采用预裂光面爆破技术，锚喷初期支护，以量测数据为施工依据。开挖采用钻孔台车和风动凿岩机钻孔实施光面爆破，轮式装载机装碴，自卸车出碴，利用芬兰产型砼喷射手和—湿喷机进行锚喷支护。二次衬砌采用衬砌台车全断面进行，混凝土采用集中拌合，输送车输送，砼输送泵灌注，插入式振捣器捣实。2青山岭隧道施组设计本隧道掘进采用双向掘进方式施工，当隧道距贯通米左右，爆破作业时互相提前小时通知，以免发生意外情况；当距贯通米时，采用独头掘进方式（为方便排水本隧道拟安排进口顺坡段施工，出口反坡停止掘进，安排其它后序作业）且爆破时提前通知并在停止施工的作业面米左右设立明显的警戒标志。计划每个洞口平均月成洞左右，前一个月进行施工准备，铺设供水管路，建高位水池、拌合站、空压机房等临时设施，高压水池设于溪流处。平整施工场地，机械设备和人员进场，开挖洞外路基土石方，暴露洞口达到正式进洞条件。（三）、施工组织计划隧道工程是本合同段的重点。为确保隧道按期、优质、安全的完成施工，我们抽调个专业化隧道施工队伍并对隧道工程实行专业化作业分组，抽调经验丰富、专业性强的人员参加隧道施工，配足人员、设备。1、洞内劳动力安排如下表:3青山岭隧道施组设计青山岭隧道每一洞口劳动力安排表人员及组别工作内容管理人员队长施工现场、调度室、全面管理、组织书记负责全队政治思想工作，后勤保障工作技术副队长兼主管主管技术工作，并兼职环保工程师配合技术主管搞好技术工作安全员安全、质量检查掘进班钻爆工钻孔、装药、起爆、打管棚出碴工装碴运碴、扒碴、机械排险喷锚工锚杆、喷砼、挂网、注浆机修工机械维修钢筋工格栅钢架加工、安装杂工扒碴、物料倒运、洞内掘进辅助工作调度室调度长洞内、洞外各工序协调调...
