《模拟电子技术》模拟试卷〔3〕卷参考答案VIP免费

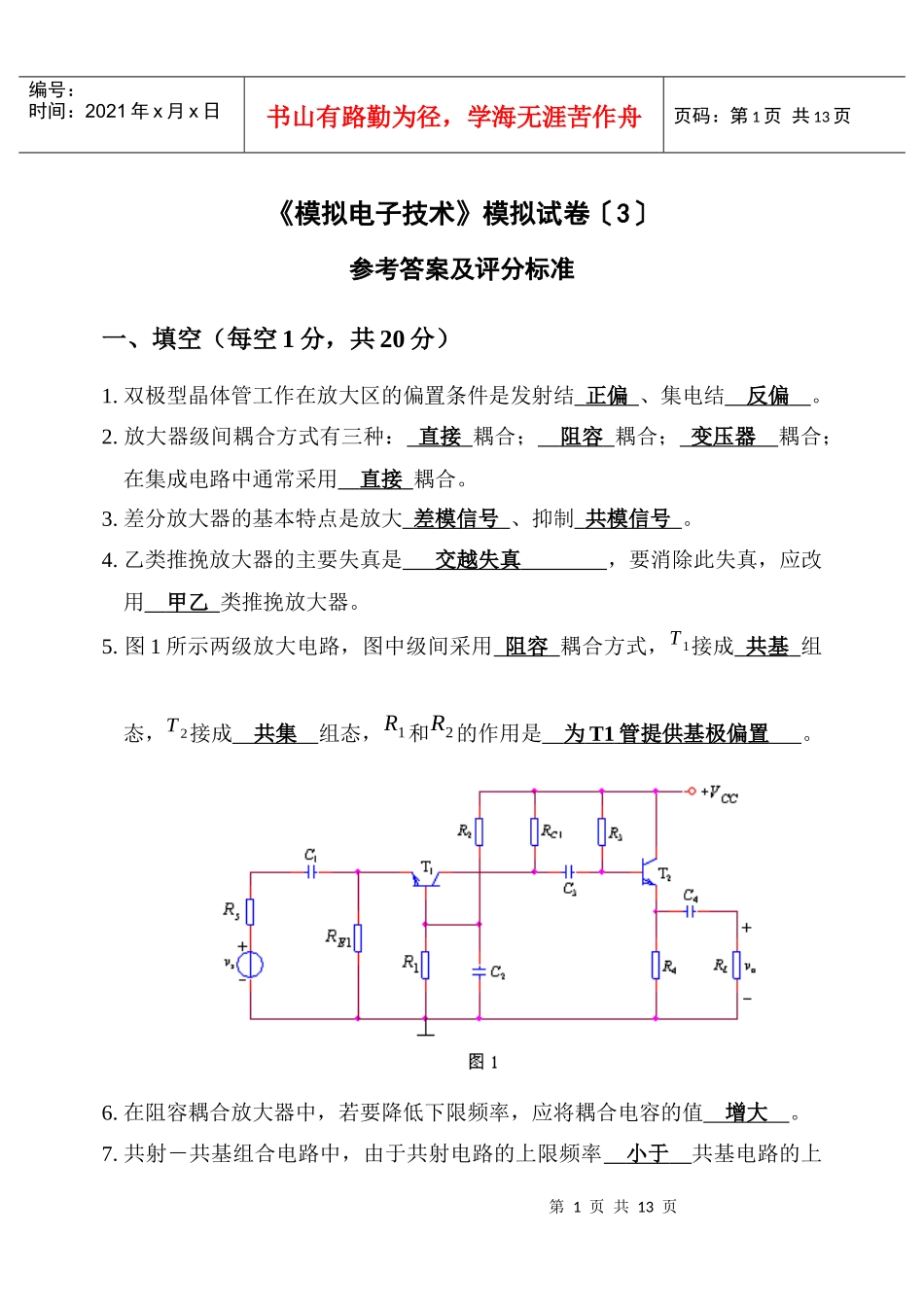

《模拟电子技术》模拟试卷〔3〕卷参考答案_第1页
1/13

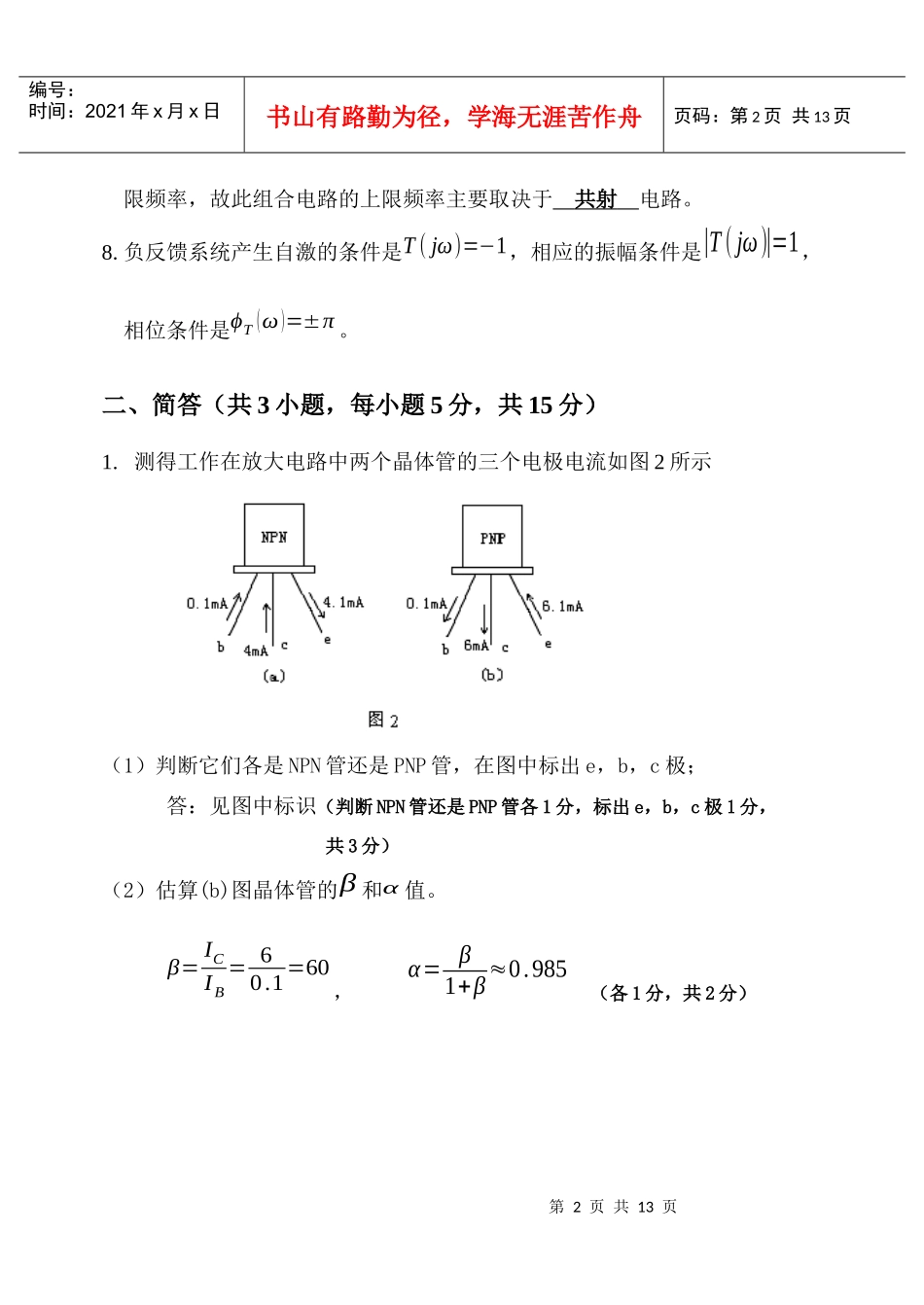

《模拟电子技术》模拟试卷〔3〕卷参考答案_第2页
2/13

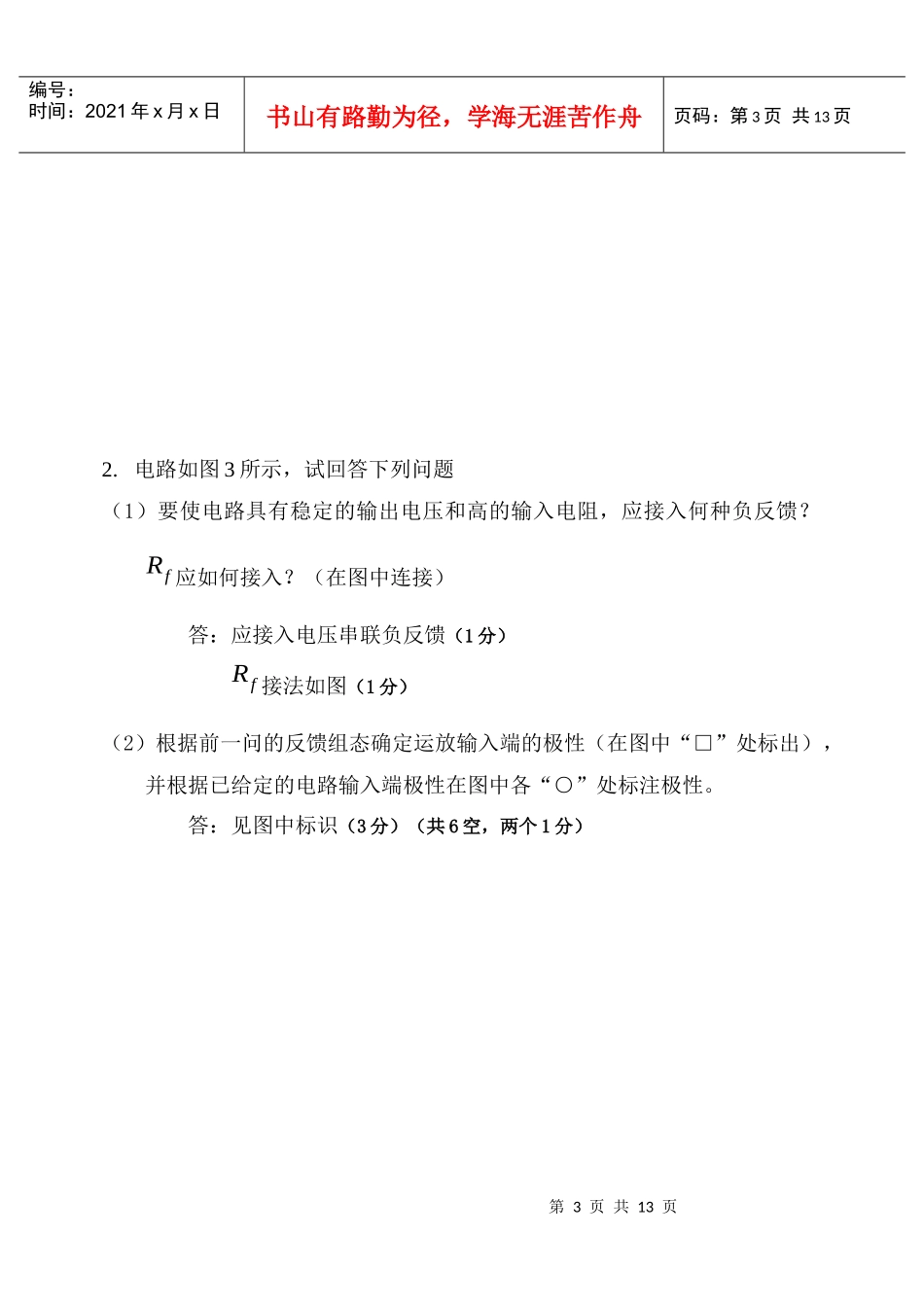

《模拟电子技术》模拟试卷〔3〕卷参考答案_第3页
3/13
第1页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共13页《模拟电子技术》模拟试卷〔3〕参考答案及评分标准一、填空(每空1分,共20分)1.双极型晶体管工作在放大区的偏置条件是发射结正偏、集电结反偏。2.放大器级间耦合方式有三种:直接耦合;阻容耦合;变压器耦合;在集成电路中通常采用直接耦合。3.差分放大器的基本特点是放大差模信号、抑制共模信号。4.乙类推挽放大器的主要失真是交越失真,要消除此失真,应改用甲乙类推挽放大器。5.图1所示两级放大电路,图中级间采用阻容耦合方式,T1接成共基组态,T2接成共集组态,R1和R2的作用是为T1管提供基极偏置。6.在阻容耦合放大器中,若要降低下限频率,应将耦合电容的值增大。7.共射-共基组合电路中,由于共射电路的上限频率小于共基电路的上第2页共13页第1页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共13页限频率,故此组合电路的上限频率主要取决于共射电路。8.负反馈系统产生自激的条件是T(jω)=−1,相应的振幅条件是|T(jω)|=1,相位条件是ϕT(ω)=±π。二、简答(共3小题,每小题5分,共15分)1.测得工作在放大电路中两个晶体管的三个电极电流如图2所示(1)判断它们各是NPN管还是PNP管,在图中标出e,b,c极;答:见图中标识(判断NPN管还是PNP管各1分,标出e,b,c极1分,共3分)(2)估算(b)图晶体管的β和α值。β=ICIB=60.1=60,α=β1+β≈0.985(各1分,共2分)第3页共13页第2页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共13页2.电路如图3所示,试回答下列问题(1)要使电路具有稳定的输出电压和高的输入电阻,应接入何种负反馈?Rf应如何接入?(在图中连接)答:应接入电压串联负反馈(1分)Rf接法如图(1分)(2)根据前一问的反馈组态确定运放输入端的极性(在图中“□”处标出),并根据已给定的电路输入端极性在图中各“○”处标注极性。答:见图中标识(3分)(共6空,两个1分)第4页共13页第3页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共13页3.简述直流电源的主要组成部分及各部分功能。答:直流电源主要由整流电路、滤波滤波、稳压电路组成,其中整流电路的作用是将交流电压转换为直流电压,滤波电路的作用是减小电压的脉动,稳压电路的作用是使输出直流电压基本不受电网电压波动和负载电阻变化的影响,从而获得足够高的稳定性。(组成部分3分,功能2分)三、分析计算题(共5小题,共65分)1.二极管电路如图4(a)所示,设二极管为理想的。(10分)(1)试求电路的传输特性(vo~vi特性),画出vo~vi波形;(7分)(2)假定输入电压如图4(b)所示,试画出相应的vo波形。(3分)第5页共13页第4页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共13页解:(1)当−12V

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

《模拟电子技术》模拟试卷〔3〕卷参考答案
