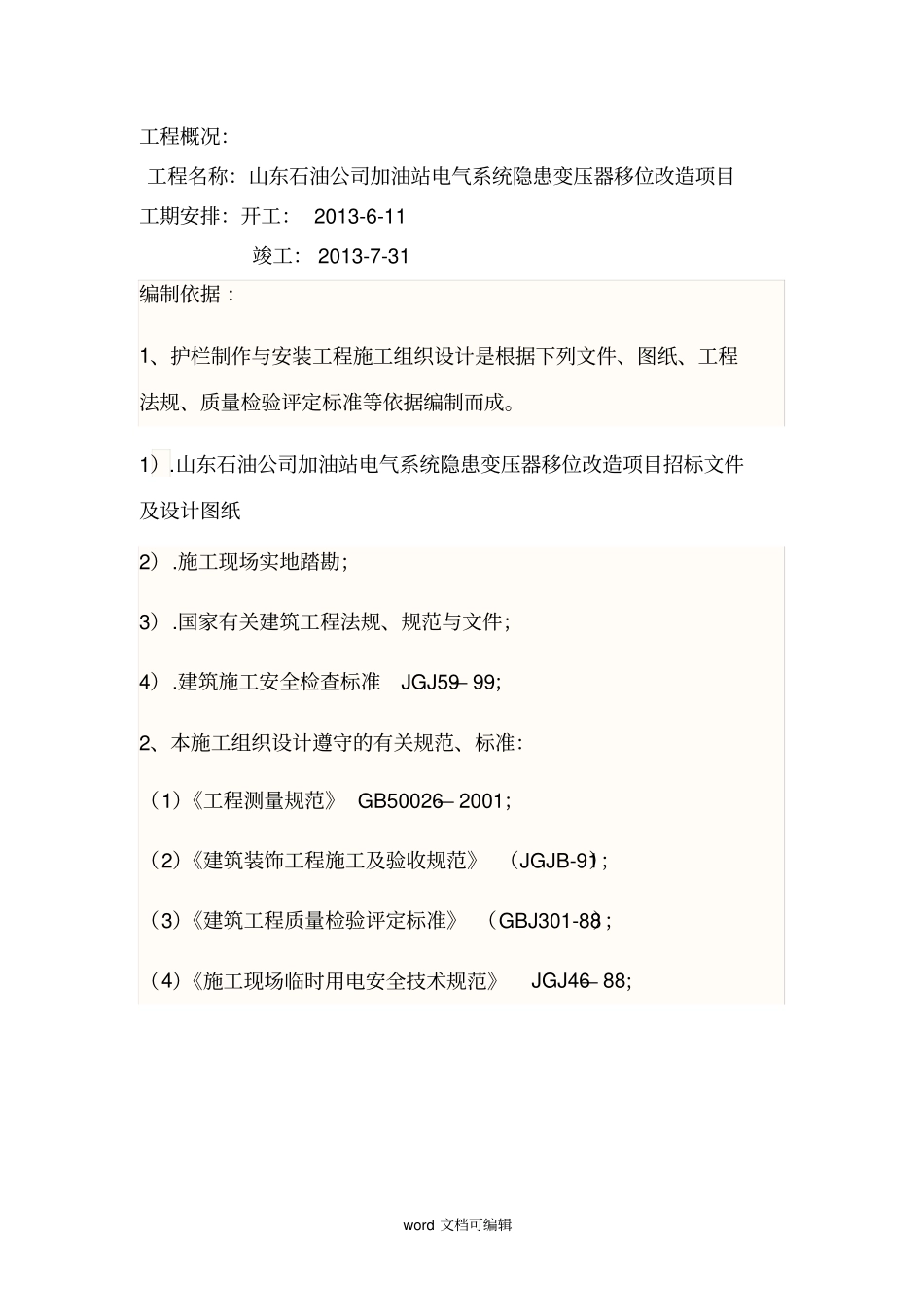

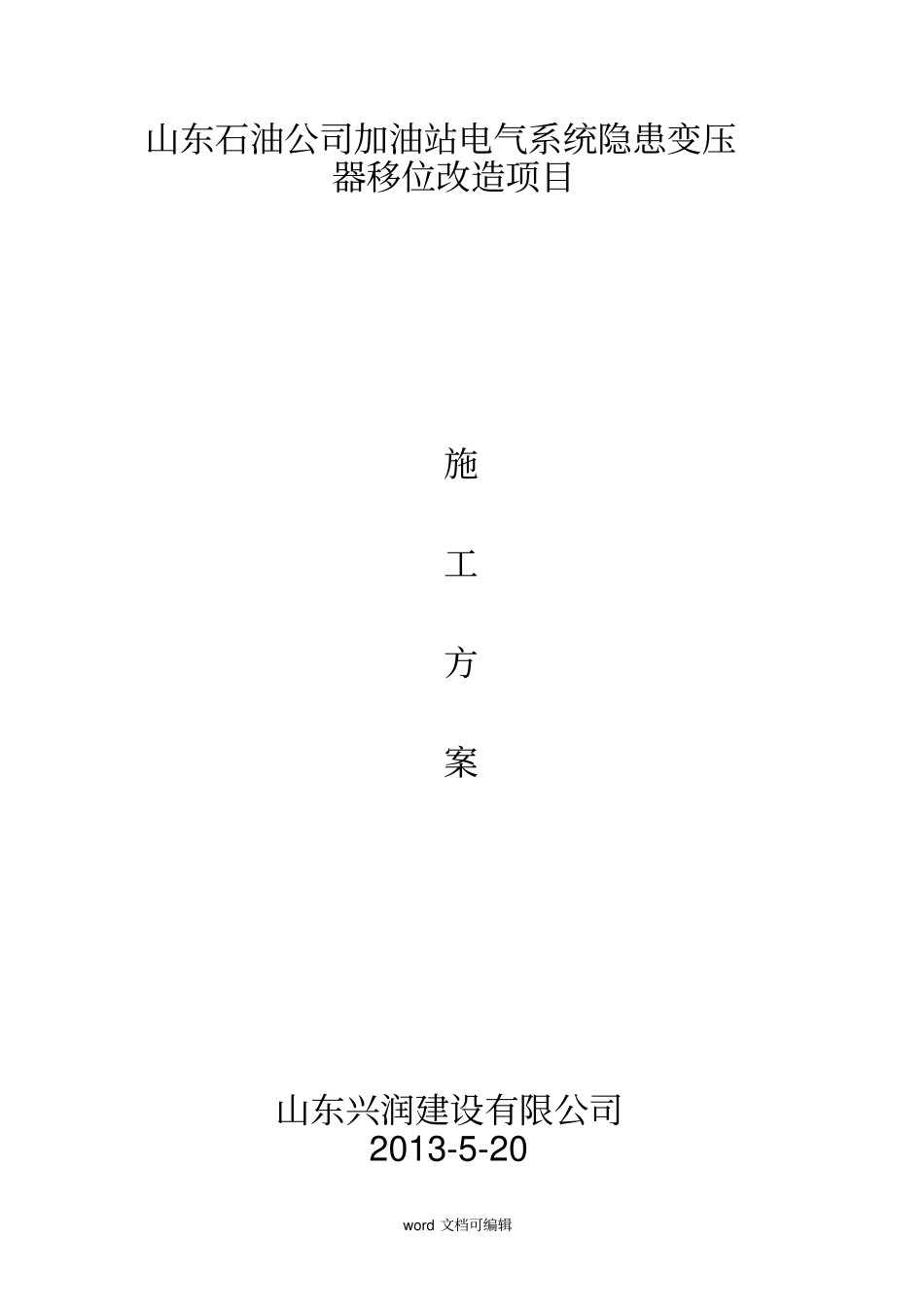

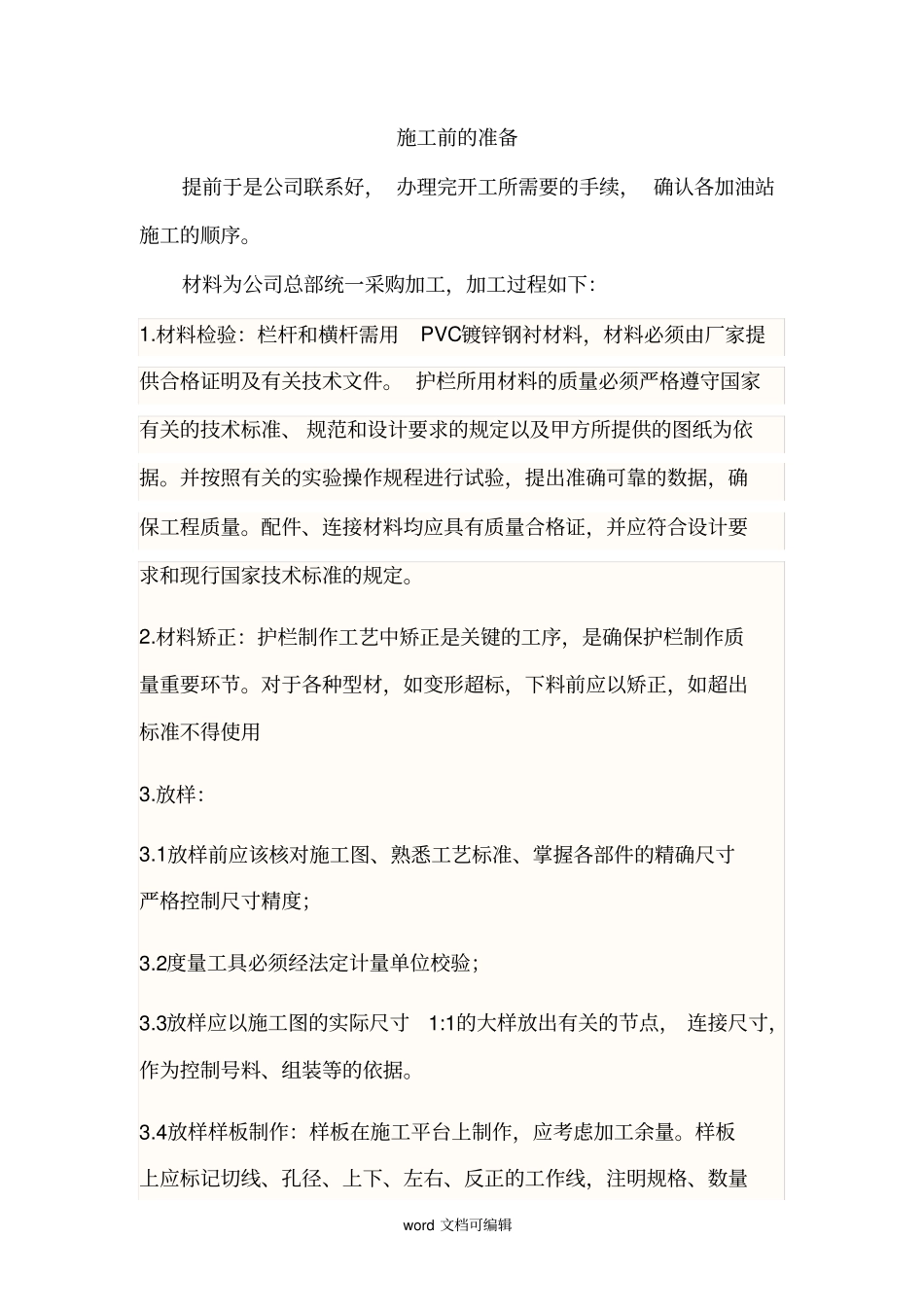

word文档可编辑山东石油公司加油站电气系统隐患变压器移位改造项目施工方案山东兴润建设有限公司2013-5-20word文档可编辑工程概况：工程名称：山东石油公司加油站电气系统隐患变压器移位改造项目工期安排：开工：2013-6-11竣工：2013-7-31编制依据：1、护栏制作与安装工程施工组织设计是根据下列文件、图纸、工程法规、质量检验评定标准等依据编制而成。1）.山东石油公司加油站电气系统隐患变压器移位改造项目招标文件及设计图纸2）.施工现场实地踏勘；3）.国家有关建筑工程法规、规范与文件；4）.建筑施工安全检查标准JGJ59—99；2、本施工组织设计遵守的有关规范、标准：（1）《工程测量规范》GB50026—2001；（2）《建筑装饰工程施工及验收规范》（JGJB-91）；（3）《建筑工程质量检验评定标准》（GBJ301-88）；（4）《施工现场临时用电安全技术规范》JGJ46—88；word文档可编辑施工前的准备提前于是公司联系好，办理完开工所需要的手续，确认各加油站施工的顺序。材料为公司总部统一采购加工，加工过程如下：1.材料检验：栏杆和横杆需用PVC镀锌钢衬材料，材料必须由厂家提供合格证明及有关技术文件。护栏所用材料的质量必须严格遵守国家有关的技术标准、规范和设计要求的规定以及甲方所提供的图纸为依据。并按照有关的实验操作规程进行试验，提出准确可靠的数据，确保工程质量。配件、连接材料均应具有质量合格证，并应符合设计要求和现行国家技术标准的规定。2.材料矫正：护栏制作工艺中矫正是关键的工序，是确保护栏制作质量重要环节。对于各种型材，如变形超标，下料前应以矫正，如超出标准不得使用3.放样：3.1放样前应该核对施工图、熟悉工艺标准、掌握各部件的精确尺寸严格控制尺寸精度；3.2度量工具必须经法定计量单位校验；3.3放样应以施工图的实际尺寸1:1的大样放出有关的节点，连接尺寸，作为控制号料、组装等的依据。3.4放样样板制作：样板在施工平台上制作，应考虑加工余量。样板上应标记切线、孔径、上下、左右、反正的工作线，注明规格、数量word文档可编辑及编号，标记应细小清晰。4.冲孔：按冲压要求进行冲孔制作成型。5.切割：采用台式砂轮切割机下无冲孔要求的材料，如果有冲孔要求的管材应该用圆管切割机进行切割下料，可以不和打磨多余的毛刺。切45度角的时候使用专用切角机，无毛边。6焊接：由于护栏使用组装式的，所以护栏没有焊接工艺，全部采用组装。7.运到现场组织车辆将成品护栏运输到施工现场，按编号将护栏分配到各加油站的安装位置。8.现场检验所有构件,必须经过质量和数量检查,全部符合设计要求,并经办理验收、签字手续后,方可进行安装。对于制作中遗留的缺陷和运输中产生的变形,均应矫正后才能安装。安装技工在进行安装前，再次对护栏的尺寸与外观进行检查，如果出现现场无法进行修补的情况下，通告工厂将其运回到厂内进行修补。到达施工现场后，和加油站站长确定好具体的施工时间，根据施工预算和分部分项工程施工方法和施工进度的安排，根据各种物资的需要量计划，拟定运输计划和运输方案。按照要求，组织物资按计划时间进场，在指定地点，按规定方式进行储存和保管,提前将所需要word文档可编辑的材料设备卸至预定的施工位置，准备好施工所需要的机具设备。施工步骤室内型：材料材质规格：栏杆采用PVC镀锌钢衬栏杆，白绿相间，高度为1.5米高，主立柱采用85*85*3方管立柱，横杆采用30*50*3方管横杆。施工步骤：①、测量现场具体尺寸。②、下料加工。③、如果原变压器设有护栏，先进行拆除。如没有，直接安装。安装要求：①、栏杆安装位置距离变压器位置不应小于80cm。②、室内变压器有隔墙，且空间不足的可在门口处加装铝合金门（无玻璃门）。③、每个加油站护栏安装一站一议位置必须经市公司安全处签字确认。word文档可编辑具体施工技术要求和做法word文档可编辑1、测量现场尺寸和加油站现场负责人商定好栏杆安全、适当的安装位置后，用钢尺测量出现场的实际尺寸。2、下料尺寸位置定好后，开始下料加工。门口位置需经加油站负责人确定。下料为我公司在加工厂内统一加工。如遇现场不合适的地方，现场进行修正。3、原护栏拆除经现场勘查后，部分...
