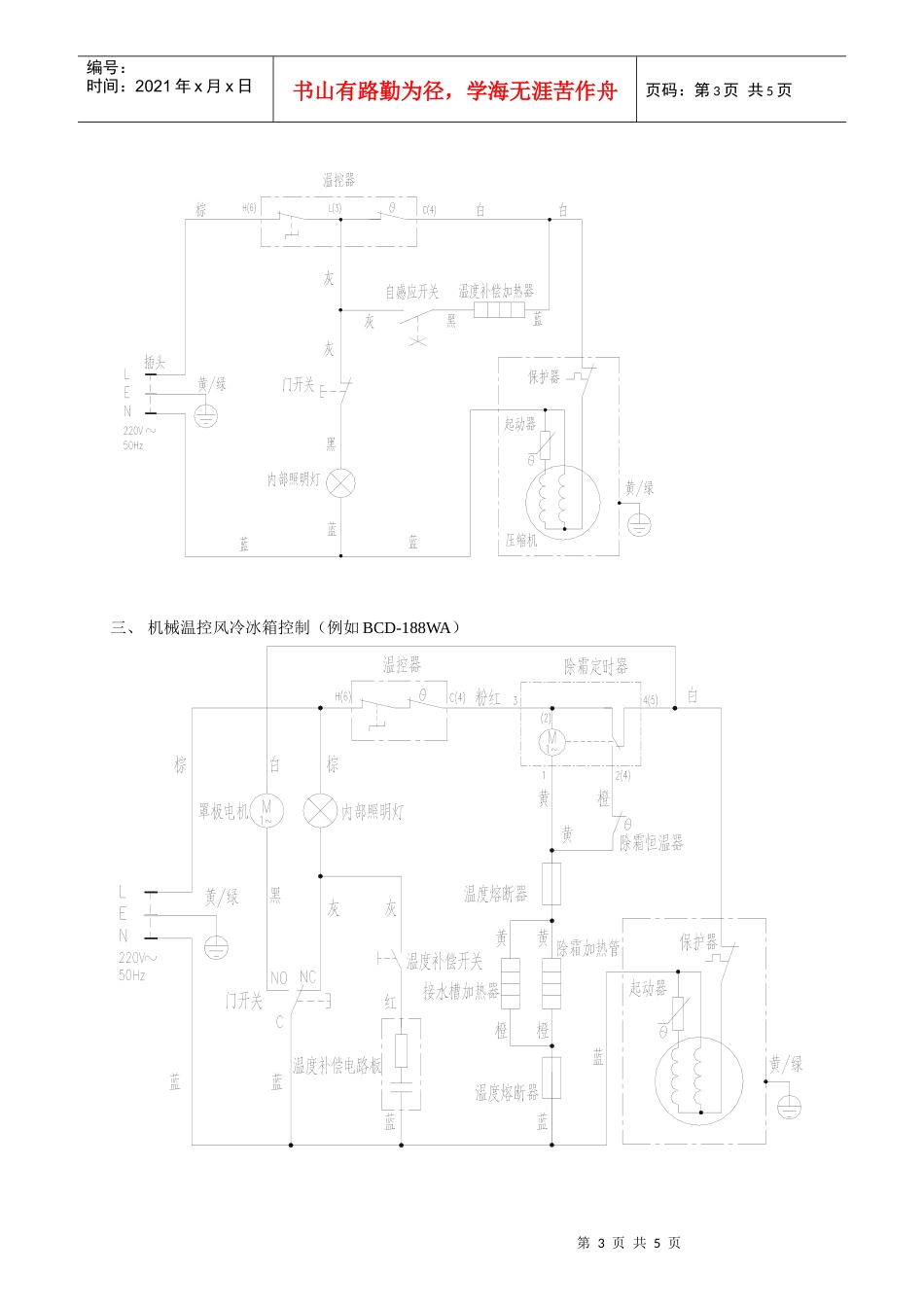

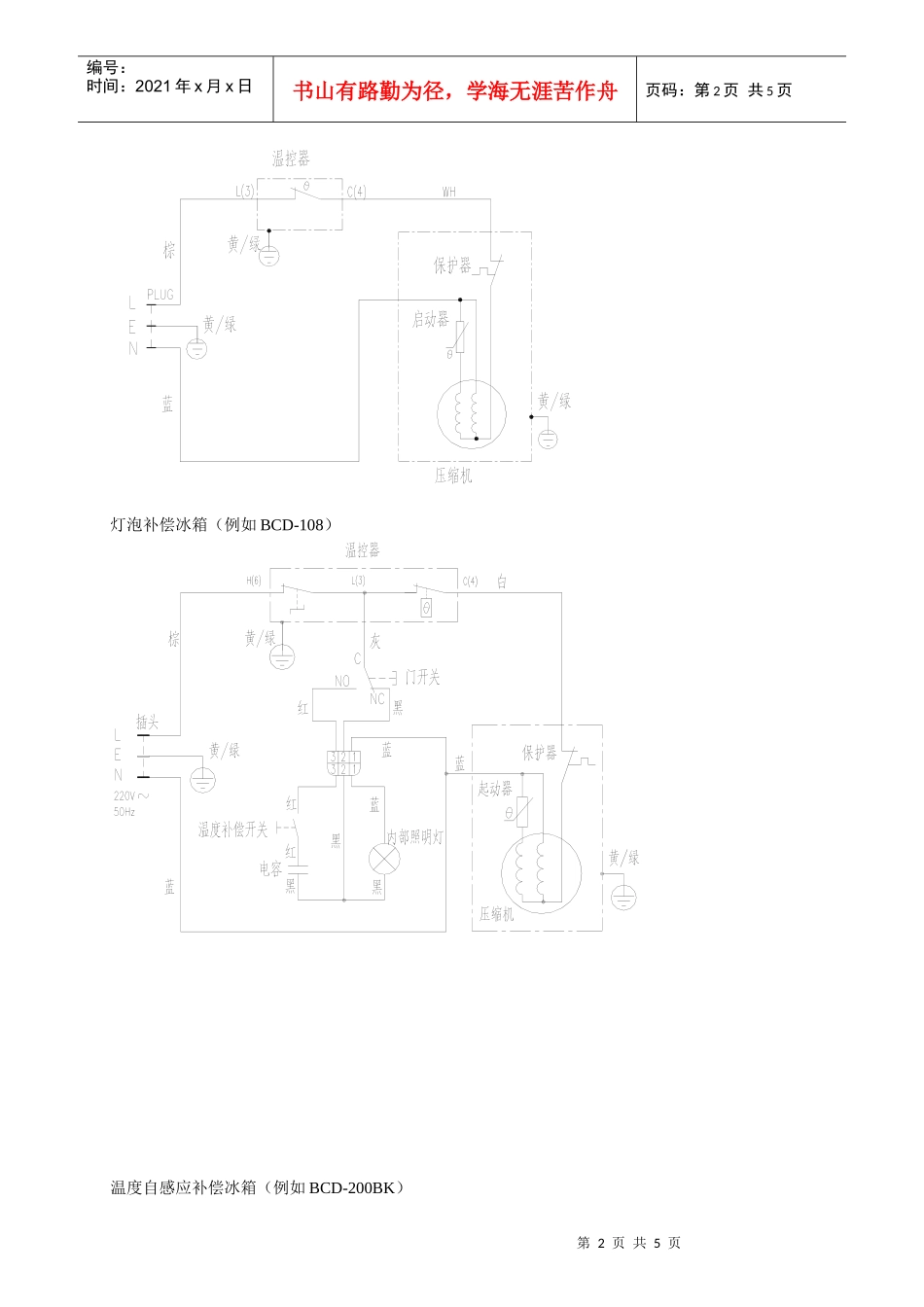

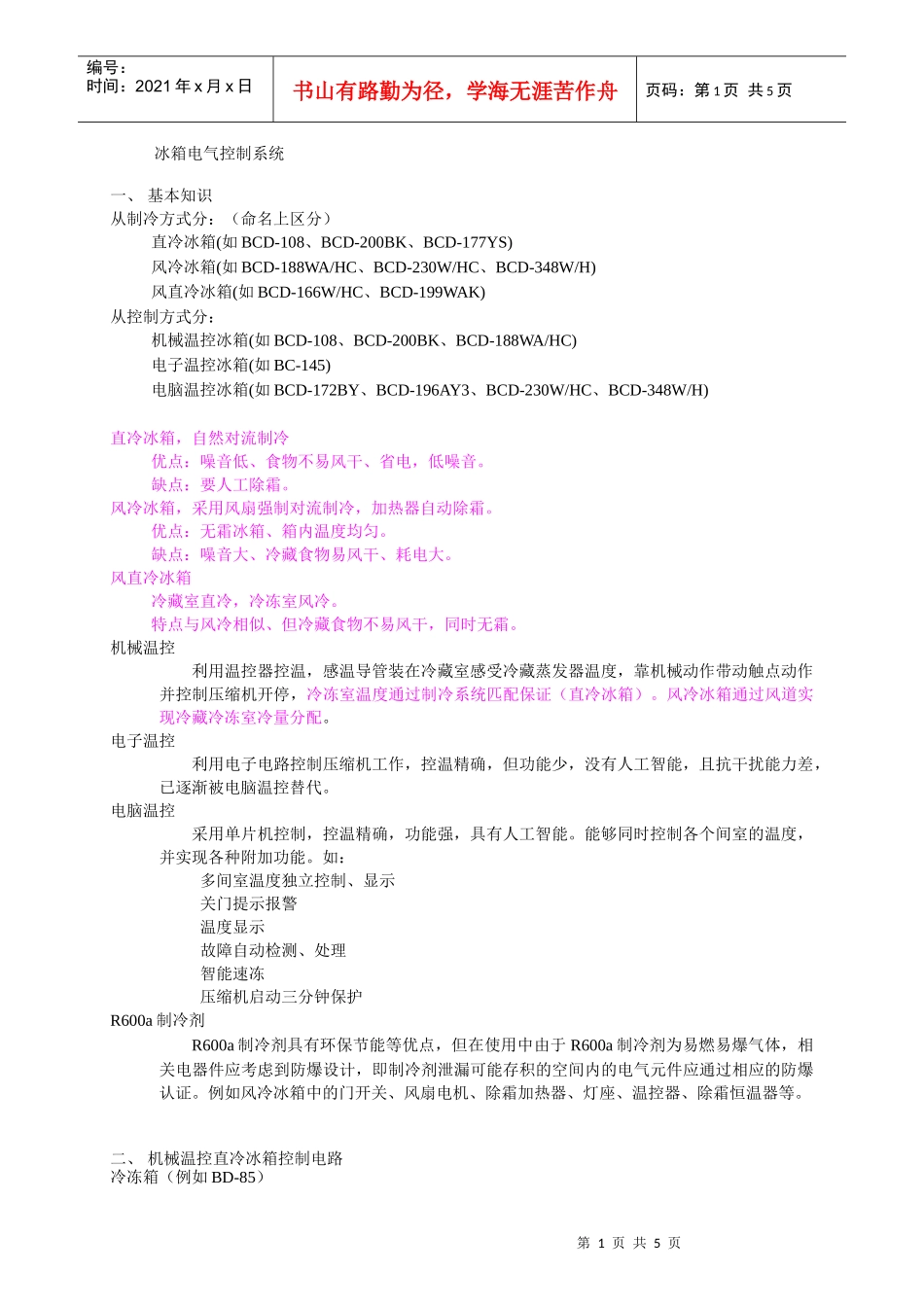

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页冰箱电气控制系统一、基本知识从制冷方式分：（命名上区分）直冷冰箱(如BCD-108、BCD-200BK、BCD-177YS)风冷冰箱(如BCD-188WA/HC、BCD-230W/HC、BCD-348W/H)风直冷冰箱(如BCD-166W/HC、BCD-199WAK)从控制方式分：机械温控冰箱(如BCD-108、BCD-200BK、BCD-188WA/HC)电子温控冰箱(如BC-145)电脑温控冰箱(如BCD-172BY、BCD-196AY3、BCD-230W/HC、BCD-348W/H)直冷冰箱，自然对流制冷优点：噪音低、食物不易风干、省电，低噪音。缺点：要人工除霜。风冷冰箱，采用风扇强制对流制冷，加热器自动除霜。优点：无霜冰箱、箱内温度均匀。缺点：噪音大、冷藏食物易风干、耗电大。风直冷冰箱冷藏室直冷，冷冻室风冷。特点与风冷相似、但冷藏食物不易风干，同时无霜。机械温控利用温控器控温，感温导管装在冷藏室感受冷藏蒸发器温度，靠机械动作带动触点动作并控制压缩机开停，冷冻室温度通过制冷系统匹配保证（直冷冰箱）。风冷冰箱通过风道实现冷藏冷冻室冷量分配。电子温控利用电子电路控制压缩机工作，控温精确，但功能少，没有人工智能，且抗干扰能力差，已逐渐被电脑温控替代。电脑温控采用单片机控制，控温精确，功能强，具有人工智能。能够同时控制各个间室的温度，并实现各种附加功能。如：多间室温度独立控制、显示关门提示报警温度显示故障自动检测、处理智能速冻压缩机启动三分钟保护R600a制冷剂R600a制冷剂具有环保节能等优点，但在使用中由于R600a制冷剂为易燃易爆气体，相关电器件应考虑到防爆设计，即制冷剂泄漏可能存积的空间内的电气元件应通过相应的防爆认证。例如风冷冰箱中的门开关、风扇电机、除霜加热器、灯座、温控器、除霜恒温器等。二、机械温控直冷冰箱控制电路冷冻箱（例如BD-85）第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页灯泡补偿冰箱（例如BCD-108）温度自感应补偿冰箱（例如BCD-200BK）第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页三、机械温控风冷冰箱控制（例如BCD-188WA）第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页四、专项功能简介温度补偿开关：普通机械温控电冰箱，由于温控器感受的是冷藏室的温度，当环境小于10˚C时，压缩机基本不开机，导致冷冻室温度不能下降。这时就要通过给冷藏室强制加热进行温度补偿。一般的冰箱在控制器上有补偿开关人为控制，温度自感应冰箱通过磁控开关自动感应环境温度进行控制。大部分出口冰箱由于出口国家的使用环境不会到10˚C以下时，所以取消了温度补偿电路及功能。温度补偿的加热方式有两种：灯泡加热和加热器加热。灯泡加热方式一般用在层架直冷冰箱及风冷箱。同时为延长灯泡寿命和降低补偿时的加热功率在补偿时通过串接电容降低灯泡的亮度。通过补偿加热器进行温度补偿时采用直接控制，一般适用于吸顶灯方式及抽屉冰箱。补偿加热器贴在冷藏室内胆背面（泡层内）。温度自感应通过磁控开关自动感应环境温度实现自动温度补偿，磁控开关安装在顶盖后部，直接感应冰箱外的环境温度。当环境温度低于10˚C时，开关接通。当环境温度高于14˚C时，开关断开。电脑冰箱由于各个间室都有温度传感器，由单片机控制实现自动温度补偿。电脑冰箱控制电脑冰箱采用单片机进行控制，能够实现温度的准确控制显示及附加功能。单片机由温度传感器（感温头）采样温度，经过程序运算后通过继电器控制压缩机、加热器等负载。温度传感器温度传感器为负温度系数的热敏电阻，其阻值随着温度升高而下降。普通的单循环直冷电脑冰箱一般有三个感温头，冷藏室感温头感受冷藏室温度，冷冻室感温头感受冷冻室温度，冷藏室蒸发器感温头布置在泡层内的冷藏室蒸发器上用于冷藏化霜控制。普通的风冷电脑冰箱一般有四个感温头，即除上述的三个以外，另有冷冻室蒸发器感温头装在蒸发器翅片内用于自动化霜控制。间室的感温头位置应布置在能感受本间室平均温度、使用中不易被阻挡且易于布线的位置。为实现更多的功能...
