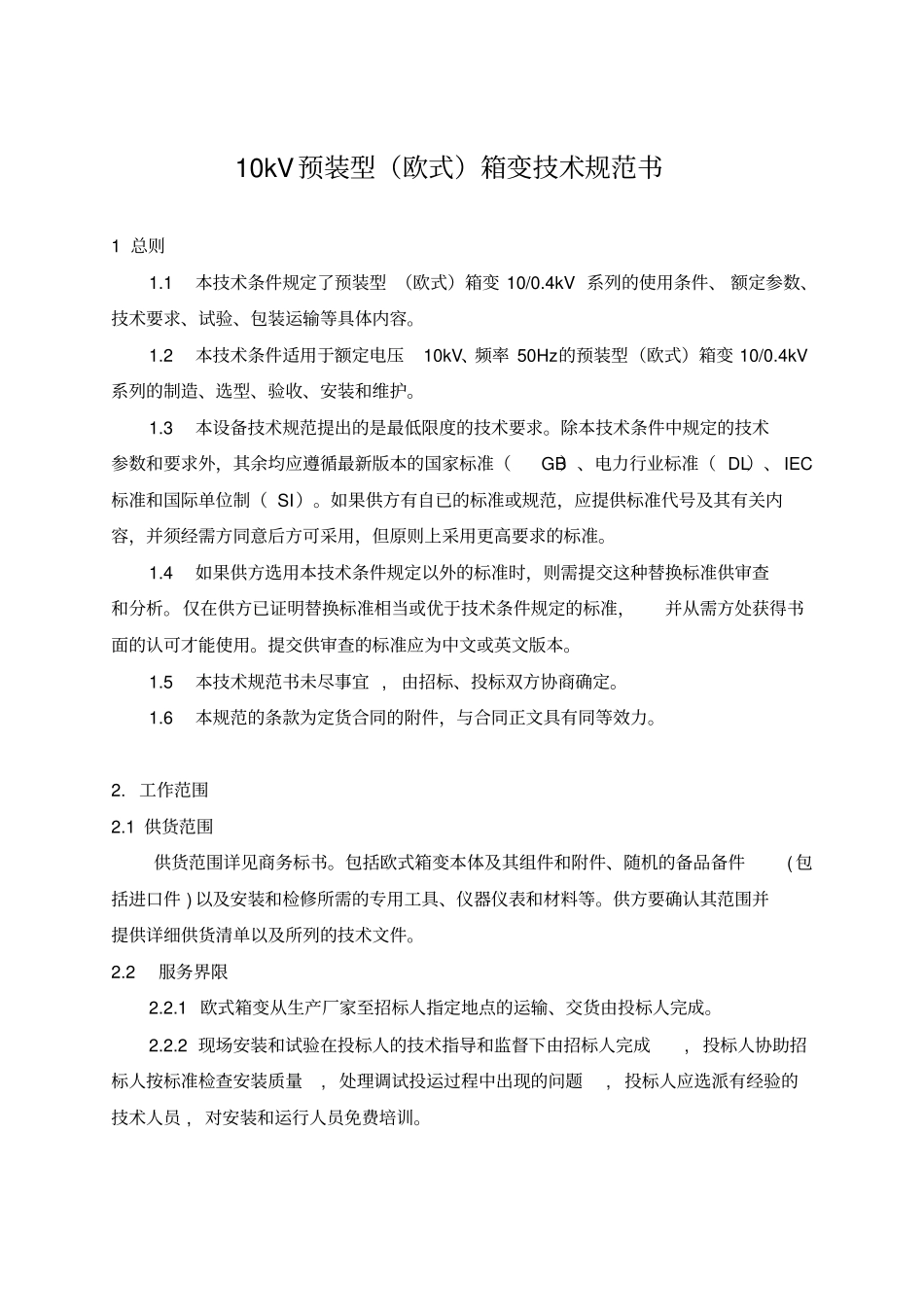

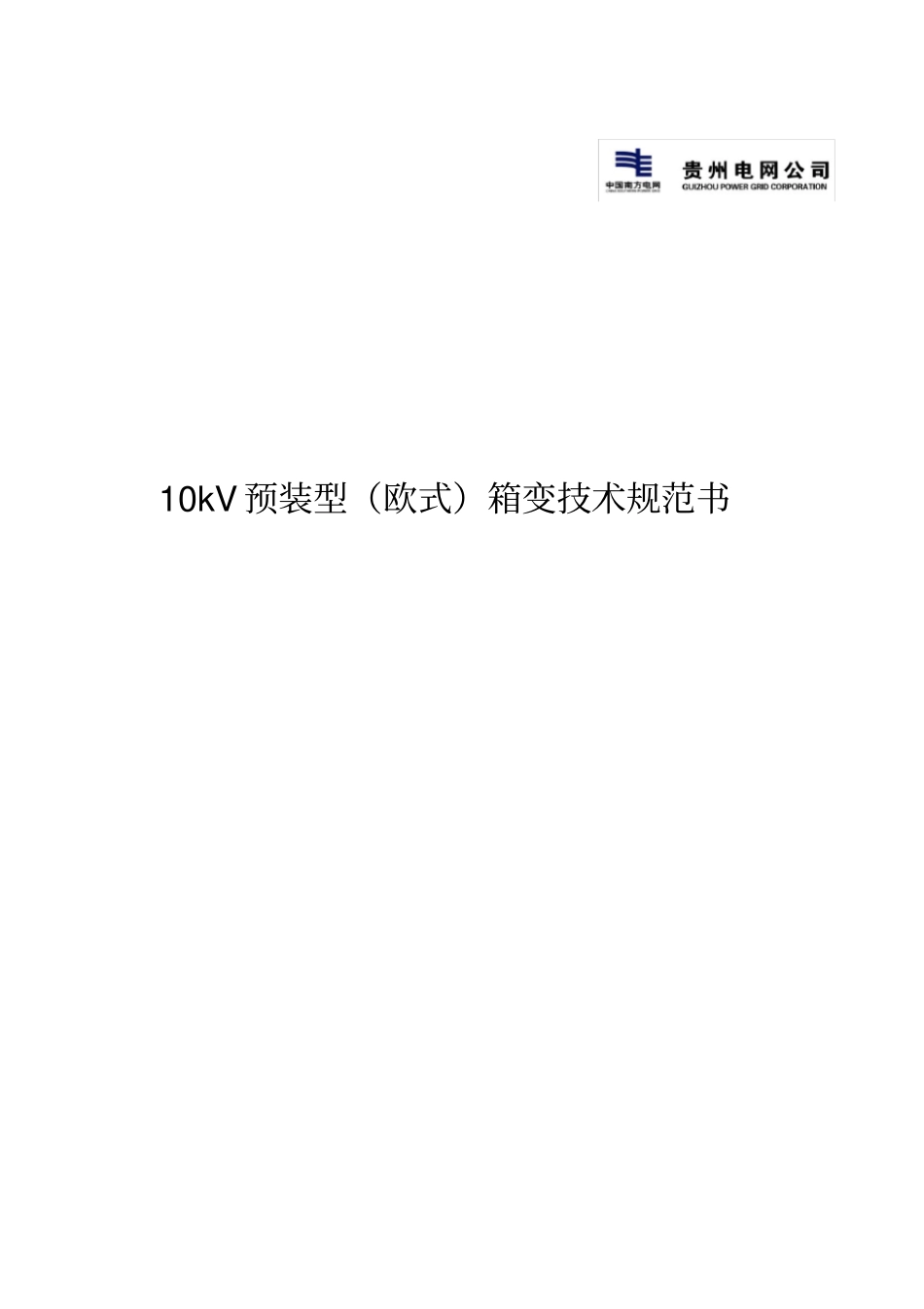

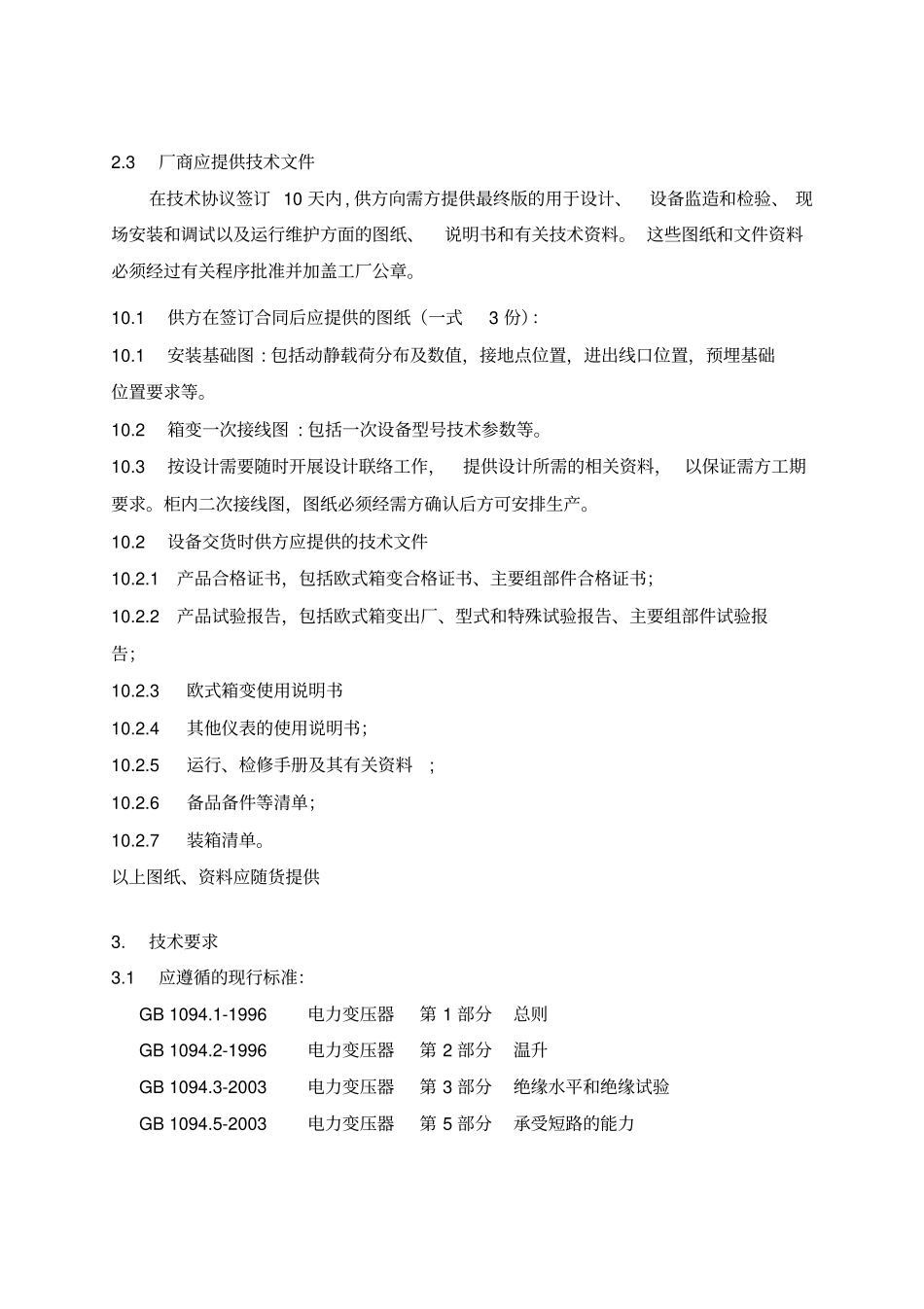

10kV预装型（欧式）箱变技术规范书10kV预装型（欧式）箱变技术规范书1总则1.1本技术条件规定了预装型（欧式）箱变10/0.4kV系列的使用条件、额定参数、技术要求、试验、包装运输等具体内容。1.2本技术条件适用于额定电压10kV、频率50Hz的预装型（欧式）箱变10/0.4kV系列的制造、选型、验收、安装和维护。1.3本设备技术规范提出的是最低限度的技术要求。除本技术条件中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）、IEC标准和国际单位制（SI）。如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上采用更高要求的标准。1.4如果供方选用本技术条件规定以外的标准时，则需提交这种替换标准供审查和分析。仅在供方已证明替换标准相当或优于技术条件规定的标准，并从需方处获得书面的认可才能使用。提交供审查的标准应为中文或英文版本。1.5本技术规范书未尽事宜,由招标、投标双方协商确定。1.6本规范的条款为定货合同的附件，与合同正文具有同等效力。2.工作范围2.1供货范围供货范围详见商务标书。包括欧式箱变本体及其组件和附件、随机的备品备件(包括进口件)以及安装和检修所需的专用工具、仪器仪表和材料等。供方要确认其范围并提供详细供货清单以及所列的技术文件。2.2服务界限2.2.1欧式箱变从生产厂家至招标人指定地点的运输、交货由投标人完成。2.2.2现场安装和试验在投标人的技术指导和监督下由招标人完成,投标人协助招标人按标准检查安装质量,处理调试投运过程中出现的问题,投标人应选派有经验的技术人员,对安装和运行人员免费培训。2.3厂商应提供技术文件在技术协议签订10天内,供方向需方提供最终版的用于设计、设备监造和检验、现场安装和调试以及运行维护方面的图纸、说明书和有关技术资料。这些图纸和文件资料必须经过有关程序批准并加盖工厂公章。10.1供方在签订合同后应提供的图纸（一式3份）：10.1安装基础图:包括动静载荷分布及数值，接地点位置，进出线口位置，预埋基础位置要求等。10.2箱变一次接线图:包括一次设备型号技术参数等。10.3按设计需要随时开展设计联络工作，提供设计所需的相关资料，以保证需方工期要求。柜内二次接线图，图纸必须经需方确认后方可安排生产。10.2设备交货时供方应提供的技术文件10.2.1产品合格证书，包括欧式箱变合格证书、主要组部件合格证书；10.2.2产品试验报告，包括欧式箱变出厂、型式和特殊试验报告、主要组部件试验报告；10.2.3欧式箱变使用说明书10.2.4其他仪表的使用说明书；10.2.5运行、检修手册及其有关资料;10.2.6备品备件等清单；10.2.7装箱清单。以上图纸、资料应随货提供3.技术要求3.1应遵循的现行标准：GB1094.1-1996电力变压器第1部分总则GB1094.2-1996电力变压器第2部分温升GB1094.3-2003电力变压器第3部分绝缘水平和绝缘试验GB1094.5-2003电力变压器第5部分承受短路的能力GB1094.11-2007电力变压器第11部分干式电力变压器GB16926-1997交流高压负荷开关-熔断器组合电器GB3096-1993城市区域环境噪声标准GB3804-20043.6～40.5kV交流高压负荷开关GB3906-20063.6～40.5kV交流金属封闭开关设备和控制设备GB7251-1997低压成套开关设备和控制设备GB/T11022-1999高压开关设备和控制设备标准的共同技术要求GB/T14048-1993低压开关设备和控制设备总则GB/T17467-1998高压/低压预装式变电站DL/T537-2002高压/低压预装箱式变电站选用导则DL/T791-2001户内交流充气式开关柜选用导则DL/T593-2006高压开关设备和控制设备标准的共用技术要求DL/T404-20073.6kV～40.5kV交流金属封闭开关设备和控制设备Q/CSG11624-2008中国南方电网公司企业标准《配电变压器能效标准及技术经济评价导则》（以下简称：南网导则）3.2使用条件3.2.1环境条件3.2.1.1周围空气温度年最高温度:40℃最热月平均温度：30℃年最低温度:-10℃最大日温差:25K3.2.1.2海拔高度:≤2000m3.2.1.3环境湿度:日平均相对湿度不大于90%日平均水蒸汽压力值不超过2.2kPa月平均相对湿度不大于90%月平均水蒸汽压力值不超过1.8kPa3.2.1.4地震烈度：8度污秽等级：III级3.2.2系统概况a.系统额定电压：12...
