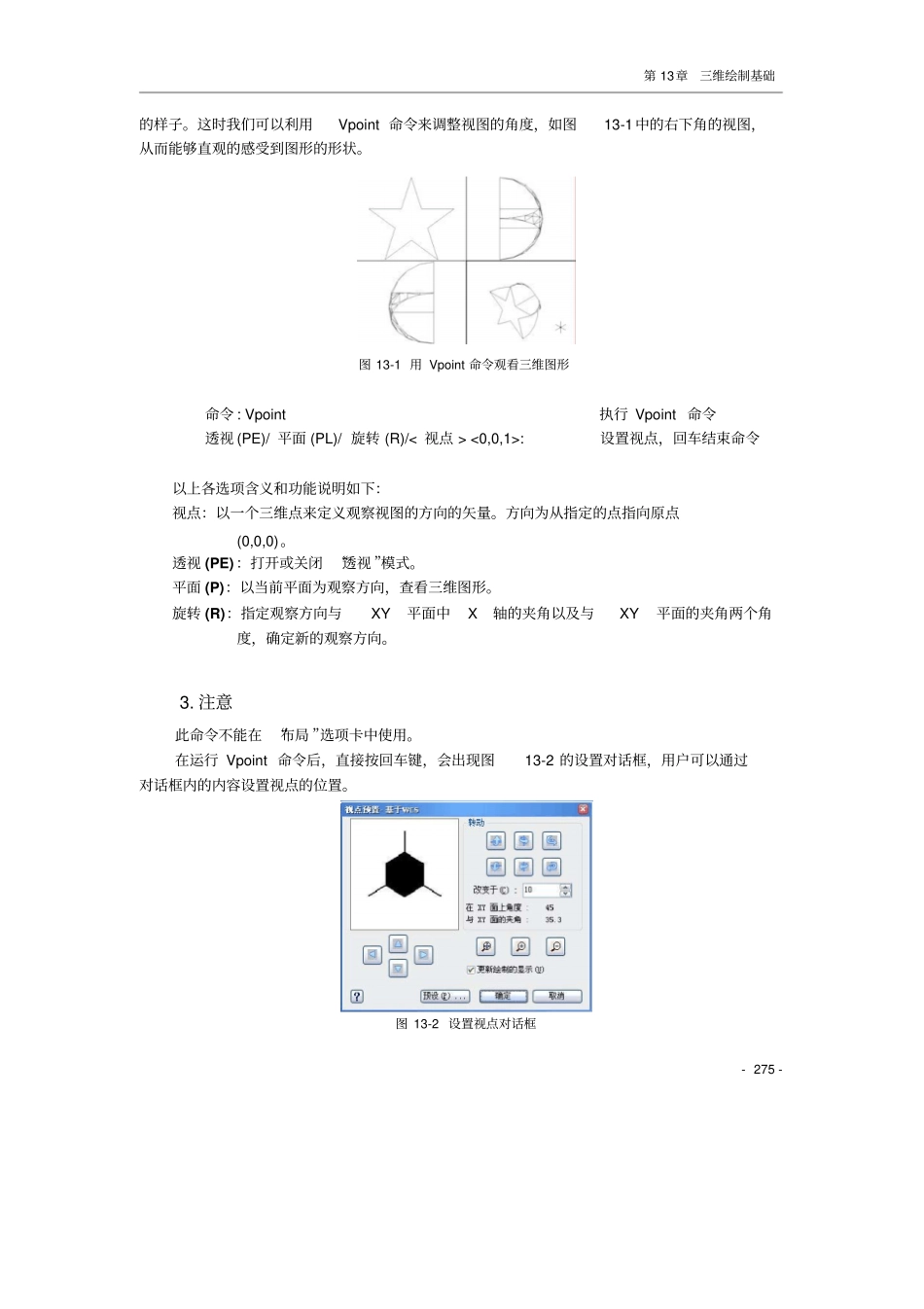

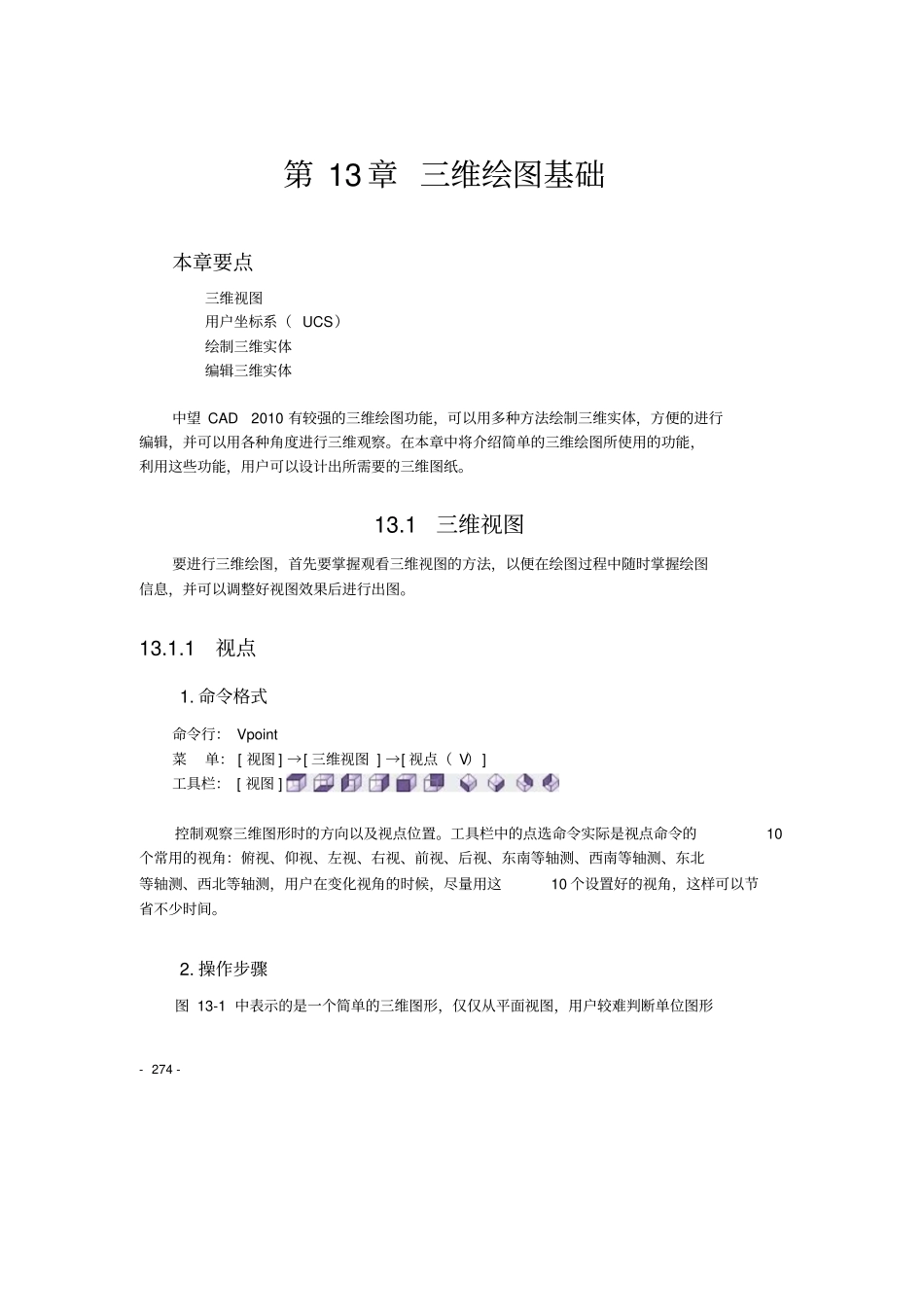

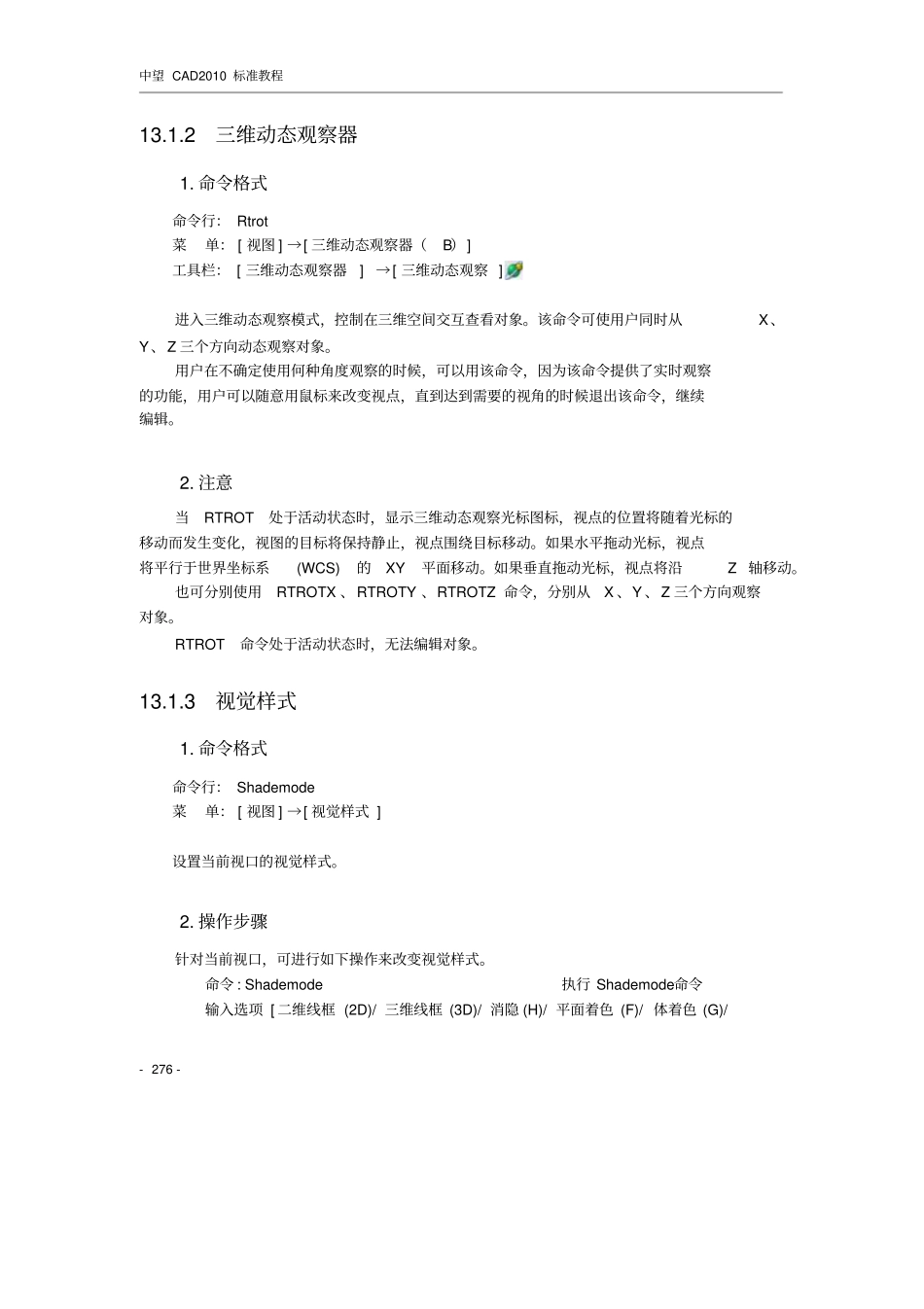

第13章三维绘图基础本章要点三维视图用户坐标系（UCS）绘制三维实体编辑三维实体中望CAD2010有较强的三维绘图功能，可以用多种方法绘制三维实体，方便的进行编辑，并可以用各种角度进行三维观察。在本章中将介绍简单的三维绘图所使用的功能，利用这些功能，用户可以设计出所需要的三维图纸。13.1三维视图要进行三维绘图，首先要掌握观看三维视图的方法，以便在绘图过程中随时掌握绘图信息，并可以调整好视图效果后进行出图。13.1.1视点1.命令格式命令行：Vpoint菜单：[视图]→[三维视图]→[视点（V）]工具栏：[视图]控制观察三维图形时的方向以及视点位置。工具栏中的点选命令实际是视点命令的10个常用的视角：俯视、仰视、左视、右视、前视、后视、东南等轴测、西南等轴测、东北等轴测、西北等轴测，用户在变化视角的时候，尽量用这10个设置好的视角，这样可以节省不少时间。2.操作步骤图13-1中表示的是一个简单的三维图形，仅仅从平面视图，用户较难判断单位图形-274-第13章三维绘制基础的样子。这时我们可以利用Vpoint命令来调整视图的角度，如图13-1中的右下角的视图，从而能够直观的感受到图形的形状。图13-1用Vpoint命令观看三维图形命令:Vpoint执行Vpoint命令透视(PE)/平面(PL)/旋转(R)/<视点><0,0,1>:设置视点，回车结束命令以上各选项含义和功能说明如下：视点：以一个三维点来定义观察视图的方向的矢量。方向为从指定的点指向原点(0,0,0)。透视(PE)：打开或关闭“透视”模式。平面(P)：以当前平面为观察方向，查看三维图形。旋转(R)：指定观察方向与XY平面中X轴的夹角以及与XY平面的夹角两个角度，确定新的观察方向。3.注意此命令不能在“布局”选项卡中使用。在运行Vpoint命令后，直接按回车键，会出现图13-2的设置对话框，用户可以通过对话框内的内容设置视点的位置。图13-2设置视点对话框-275-中望CAD2010标准教程13.1.2三维动态观察器1.命令格式命令行：Rtrot菜单：[视图]→[三维动态观察器（B）]工具栏：[三维动态观察器]→[三维动态观察]进入三维动态观察模式，控制在三维空间交互查看对象。该命令可使用户同时从X、Y、Z三个方向动态观察对象。用户在不确定使用何种角度观察的时候，可以用该命令，因为该命令提供了实时观察的功能，用户可以随意用鼠标来改变视点，直到达到需要的视角的时候退出该命令，继续编辑。2.注意当RTROT处于活动状态时，显示三维动态观察光标图标，视点的位置将随着光标的移动而发生变化，视图的目标将保持静止，视点围绕目标移动。如果水平拖动光标，视点将平行于世界坐标系(WCS)的XY平面移动。如果垂直拖动光标，视点将沿Z轴移动。也可分别使用RTROTX、RTROTY、RTROTZ命令，分别从X、Y、Z三个方向观察对象。RTROT命令处于活动状态时，无法编辑对象。13.1.3视觉样式1.命令格式命令行：Shademode菜单：[视图]→[视觉样式]设置当前视口的视觉样式。2.操作步骤针对当前视口，可进行如下操作来改变视觉样式。命令:Shademode执行Shademode命令输入选项[二维线框(2D)/三维线框(3D)/消隐(H)/平面着色(F)/体着色(G)/-276-第13章三维绘制基础带边框平面着色(L)/带边框体着色(O)]<体着色>:选择视觉样式后回车结束命令以上各选项含义和功能说明如下：二维线框(2D)：显示用直线和曲线表示边界的对象。光栅和OLE对象、线型和线宽都是可见的。三维线框(3D)：显示用直线和曲线表示边界的对象。消隐(H)：显示用三维线框表示的对象并隐藏表示后面被遮挡的直线。平面着色(F)：在多边形面之间着色对象。此对象比体着色的对象平淡和粗糙。体着色(G)：着色多边形平面间的对象，并使对象的边平滑化。着色的对象外观较平滑和真实。带边框平面着色(L)：结合“平面着色”和“线框”选项。对象被平面着色，同时显示线框。带边框体着色(O)：结合“体着色”和“线框”选项。对象被体着色，同时显示线框。图13-3视觉样式示意13.2用户坐标系（UCS）用户坐标系在二维绘图的时候也会用到，但没有三维那么重要。在三维制图的过程中，往往需要确定XY平面，很多情况下，单位实体的建立是在XY平面上产生的。所以用户坐标系在绘制三维图形的过程中，会根据绘制图形的要求，进行...
