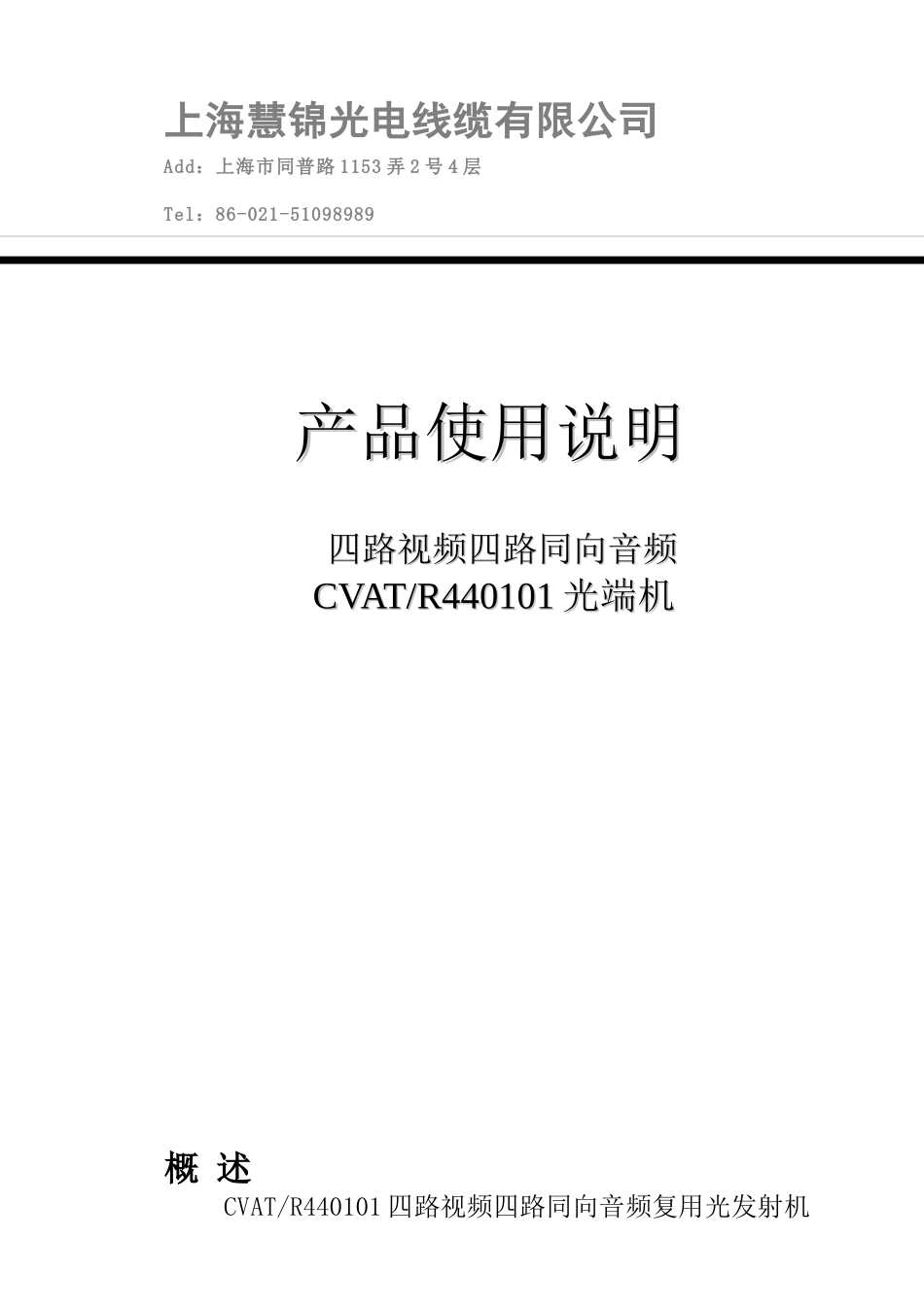

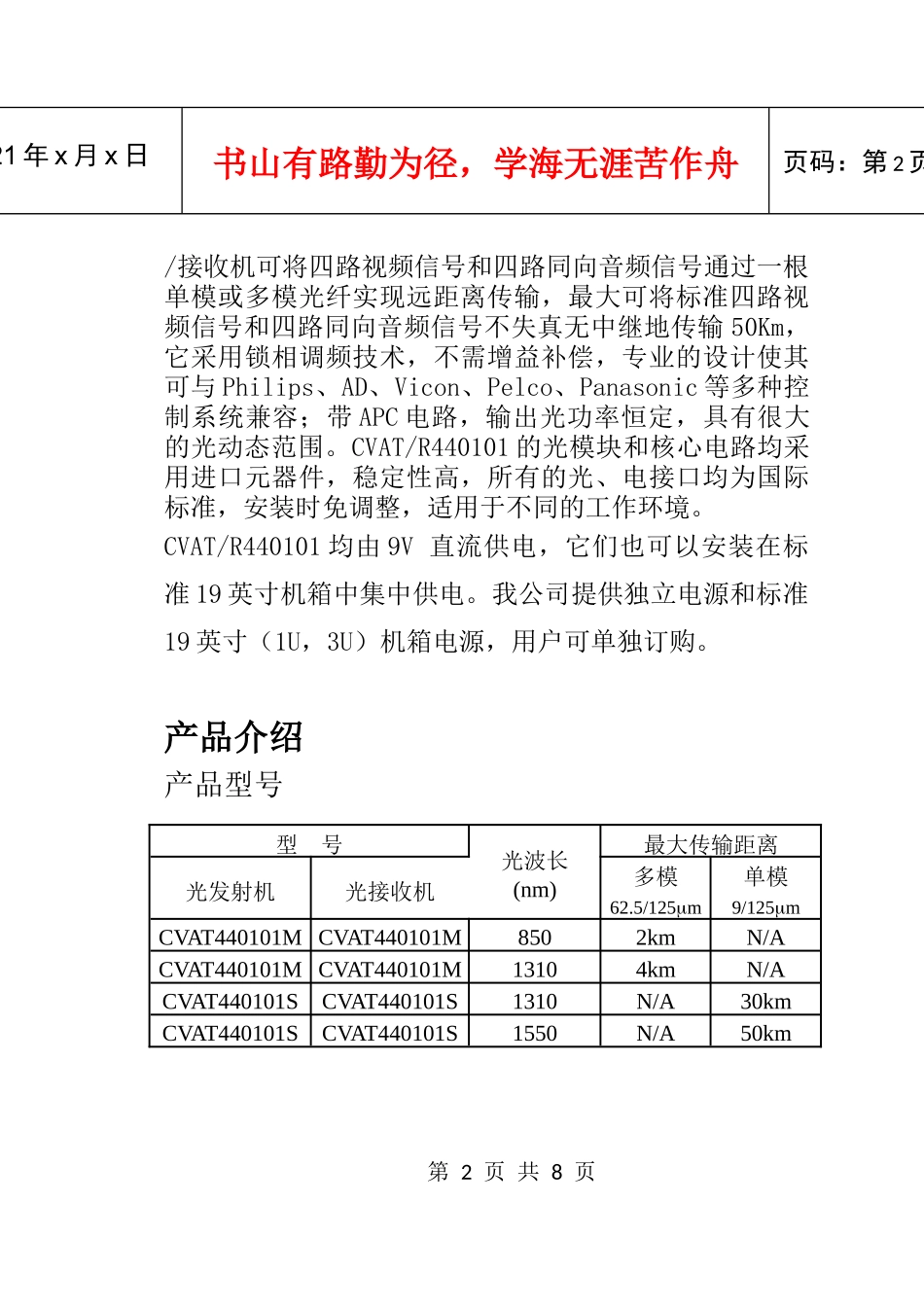

上海慧锦光电线缆有限公司Add：上海市同普路1153弄2号4层Tel：86-021-51098989产品使用说明产品使用说明四路视频四路同向音频四路视频四路同向音频CVAT/R440101CVAT/R440101光端机光端机概述CVAT/R440101四路视频四路同向音频复用光发射机第2页共8页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共/接收机可将四路视频信号和四路同向音频信号通过一根单模或多模光纤实现远距离传输，最大可将标准四路视频信号和四路同向音频信号不失真无中继地传输50Km，它采用锁相调频技术，不需增益补偿，专业的设计使其可与Philips、AD、Vicon、Pelco、Panasonic等多种控制系统兼容；带APC电路，输出光功率恒定，具有很大的光动态范围。CVAT/R440101的光模块和核心电路均采用进口元器件，稳定性高，所有的光、电接口均为国际标准，安装时免调整，适用于不同的工作环境。CVAT/R440101均由9V直流供电，它们也可以安装在标准19英寸机箱中集中供电。我公司提供独立电源和标准19英寸（1U，3U）机箱电源，用户可单独订购。产品介绍产品型号型号光波长(nm)最大传输距离光发射机光接收机多模62.5/125m单模9/125mCVAT440101MCVAT440101M8502kmN/ACVAT440101MCVAT440101M13104kmN/ACVAT440101SCVAT440101S1310N/A30kmCVAT440101SCVAT440101S1550N/A50km第3页共8页第2页共8页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共型号说明技术规格视频□视频带宽：5Hz～8MHz□信号电平：1Vp-p(典型值)□信号阻抗：75Ω□信号接口：BNC(PAL、NTSC、SECAM制式兼容)□微分增益（DG）：＜3%(典型值,10%-90%APL)□微分相位（DP）：＜3°(典型值,10%-90%APL)□信噪比（SNR）：＞60dB(加权)音频□信号电平0.5-2VP-P□输入/输出阻抗600Ω第4页共8页第3页共8页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共□信号接口螺旋固定件□带宽10Hz-20KHz□总谐波失真＜1%□空载噪声＞50dB(加权)光学□工作波长：850nm、1310nm、1550nm□光纤：多模62.5/125um或单模9/125um□光接口：ST、FC﹡光纤传输的距离受限于光学路径的损耗以及由于连接端子、接头、接插板而造成的附加损耗。传输距离也可能受到光纤带宽的限制。电气和机械特性光纤波长(nm)发射机接收机光功率预算最大距离﹡型号输出型号灵敏度多模850CVAT440101M-18dBmCVDR440101M-25dBm7dB2km1310CVAT440101M-17dBmCVDR440101M-25dBm8dB4km单模1310CVAT440101S-8dBmCVDR440101S-26dBm18dB40km1550CVAT440101S-3dBmCVDR440101S-26dBm19dB60km光纤Opticalout第5页共8页第4页共8页Videoin摄像机监视器电缆AudiooutAudioinOpticalinCVAT440101CVAR440101音箱2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共电源：CVAT440101+9VDC/400mACVAR440101+9VDC/450mA独立安装尺寸：(长×宽×高)200×150×28mm重量：0.8kg环境指标工作温度：-30℃—+70℃储存温度：-40℃—+85℃工作湿度：0%—95%（无凝结）MTBF：＞100,000小时应用参考Videoout第6页共8页第5页共8页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共视频通道音频通道光纤安装说明电源连接CVAT/R440101光端机以＋9VDC电源供电。把光端机电源一端接220VAC，一端插入端机面板标有“9VDC”的插座中。端机上的红色Power指示灯亮为正常。摄像机连接用阻抗75Ω、带BNC头的视频电缆把摄像机的输出和光发射端机的视频输入连接起来。第7页共8页第6页共8页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共监视器的连接用阻抗75Ω、带BNC头的视频电缆把光接收机的视频输出和监视器的输入连接起来。光纤连接按照光端机面板的标注光接口“OpticalIn”和“OpticalOut”连接相应的光纤。音频接口连接音频连线连接于三端螺旋固定件音频接口处并拧紧。RS-422、具体接口请参见下表:指示灯说明通过端机上的指示灯可以快速判断端机的工作状态。Power(红色)：Power灯亮表明端机已通电。安装独立单元光端机盖板留有过孔，可安装于任何平面上，将盖板上的过孔与安装平面上的安装孔用M3×4的螺钉固定。平衡非平衡AudioIn+,-+AudioOut+,-+GNDGND第8页共8页第7页共8页2021年x...
