系列讲义Ver2电感与继电器元件资料课件VIP免费

系列讲义Ver2电感与继电器元件资料课件_第1页
1/20
系列讲义Ver2电感与继电器元件资料课件_第2页
2/20

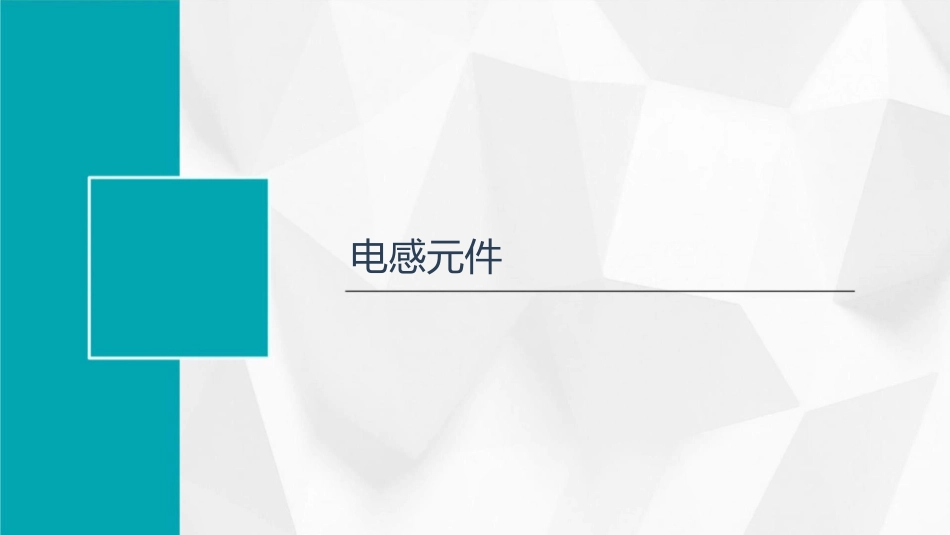

系列讲义Ver2电感与继电器元件资料课件_第3页
3/20
•电感元件目录•继电器基础•电感与继电器的应用•实例解析与实验操作电感元件电感元件基础定义与原理01电感元件是一种储存磁能的被动电子元件,其工作原理基于电磁感应定律。当电流通过电感元件时,它会产生磁场,储存磁能。电感值02电感元件的电感量表示其储存磁能的能力,单位通常为亨利(H)。电流与电压关系03根据电磁感应定律,电感元件上的电流变化会引起电压的变化,二者之间的关系呈微分关系。常见电感元件空心电感01空心电感是最简单的电感元件,由一段导线绕制而成,没有磁芯。其电感量相对较小,通常用于高频电路。磁芯电感02磁芯电感通过在绕制导线的中心加入磁芯来增加电感量,常用于低频电路。磁芯材料的不同会导致电感的性质和用途有所差异。固定电感和可调电感03根据电感值是否可调,电感元件可分为固定电感和可调电感。可调电感通常通过调节磁芯或线圈的某些参数来实现电感量的调整。电感元件的选用与注意事项选择合适的电感量考虑电流电压评级在选用电感元件时,首先要根据电路需求确定所需的电感量,选择合适的电感元件。要确保所选电感元件的电流电压评级大于或等于实际工作电压和电流,以保证元件正常工作并避免损坏。注意频率特性环境和温度因素电感元件的频率特性是选用过程中需要考虑的重要因素。不同类型的电感元件在频率响应上存在差异,应根据具体应用场景选择合适的类型。电感元件的工作环境和温度也会影响其性能。在选用时,要考虑环境温度、湿度等因素,并选择适应这些环境条件的电感元件。继电器基础继电器的工作原理电磁原理继电器利用电磁原理工作,当输入电路通电时,产生的电磁场会吸引衔铁,使得触点闭合或断开,从而控制输出电路的通断。触点系统继电器的触点系统是实现电路控制的关键部分,通常由动触点、静触点和弹簧组成。当衔铁被吸引时,动触点与静触点接触,完成电路的导通。常见继电器类型固态继电器电磁继电器利用电磁原理工作的继电器,是最常见的一种类型。采用电子元件(如光耦、三极管等)实现触点功能的继电器,具有无机械触点、寿命长、速度快等优点。温度继电器时间继电器在设定的时间范围内延时动作的继电器,常用于延时控制、定时开关等场合。根据环境温度变化而动作的继电器,常用于温度保护、温度控制等。继电器的选用与注意事项选用原则在选择继电器时,需要考虑输入电压、电流、负载类型、触点容量等因素,确保继电器满足电路需求。防止过电压和过电流在继电器的使用过程中,应注意防止过电压和过电流对继电器的损害,可以通过添加保护电路来确保继电器的安全运行。散热问题继电器在长时间工作时会产生热量,应注意散热问题,避免过热影响继电器的性能和寿命。安装与布局在安装继电器时,应注意与其他元件保持适当的距离,避免相互干扰。同时,合理布局有利于散热和维修。电感与继电器的应用在直流电源电路中的应用滤波与平滑电感在直流电源电路中常作为滤波器和平滑元件,与电容配合组成滤波电路,有效去除电源中的纹波和噪声,提供稳定的直流电压。储能与释放电感器可以储存电能,并在需要时释放,以维持电路中的稳定电流,这种特性在直流电源电路中的开关控制部分尤为有用。在交流电源电路中的应用阻抗匹配通过选择合适的电感值和品质因数,电感可用于交流电源电路中的阻抗匹配,以最大限度地传输功率。相位调整电感在交流电路中可以引起相位移动,因此可用于调整网络的相位特性,满足特定电路的要求。在数字电路中的应用逻辑门电路利用电感的阻抗特性和开关特性,可以构建出特定的逻辑门电路,如在微波集成电路中的电感-电容逻辑门。延迟与定时电感与电容组合可以构成振荡器或延时电路,为数字电路提供时序和延迟控制。保护电路在数字电路中,电感可以作为保护元件,防止过电流和过电压对电路造成损害。实例解析与实验操作电感与继电器应用实例解析实例1:电感在DC-DC变换器中的应用•DC-DC变换器是电子设备中常用的电源模块,而电感是其核心元件之一。通过合理选取电感参数,可实现稳定的电压变换和纹波滤波功能。•在DC-DC变换器中,电感与开关管、电容等元件协同工作,完成直流电压的升压或降压。电感的取值决...
