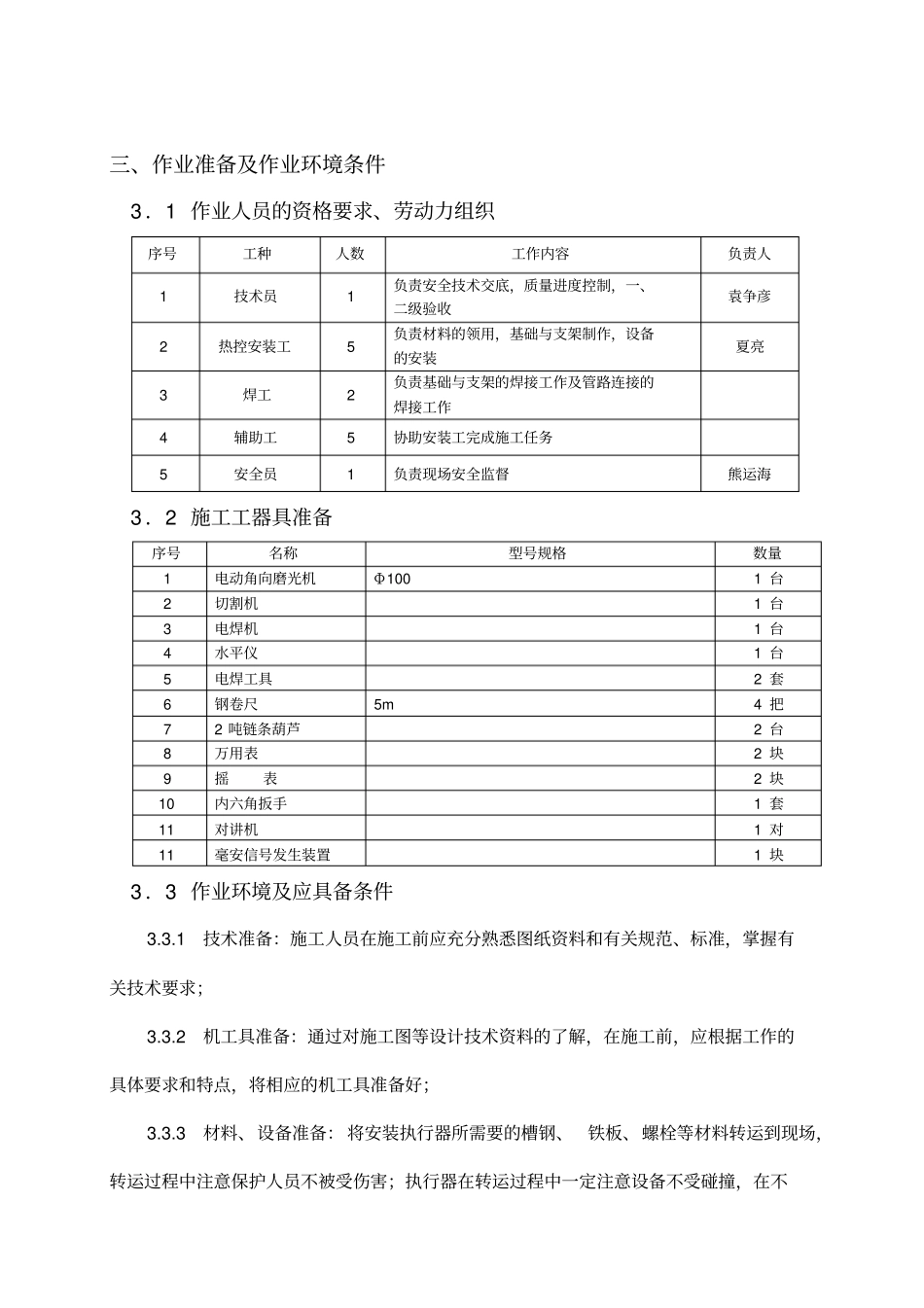

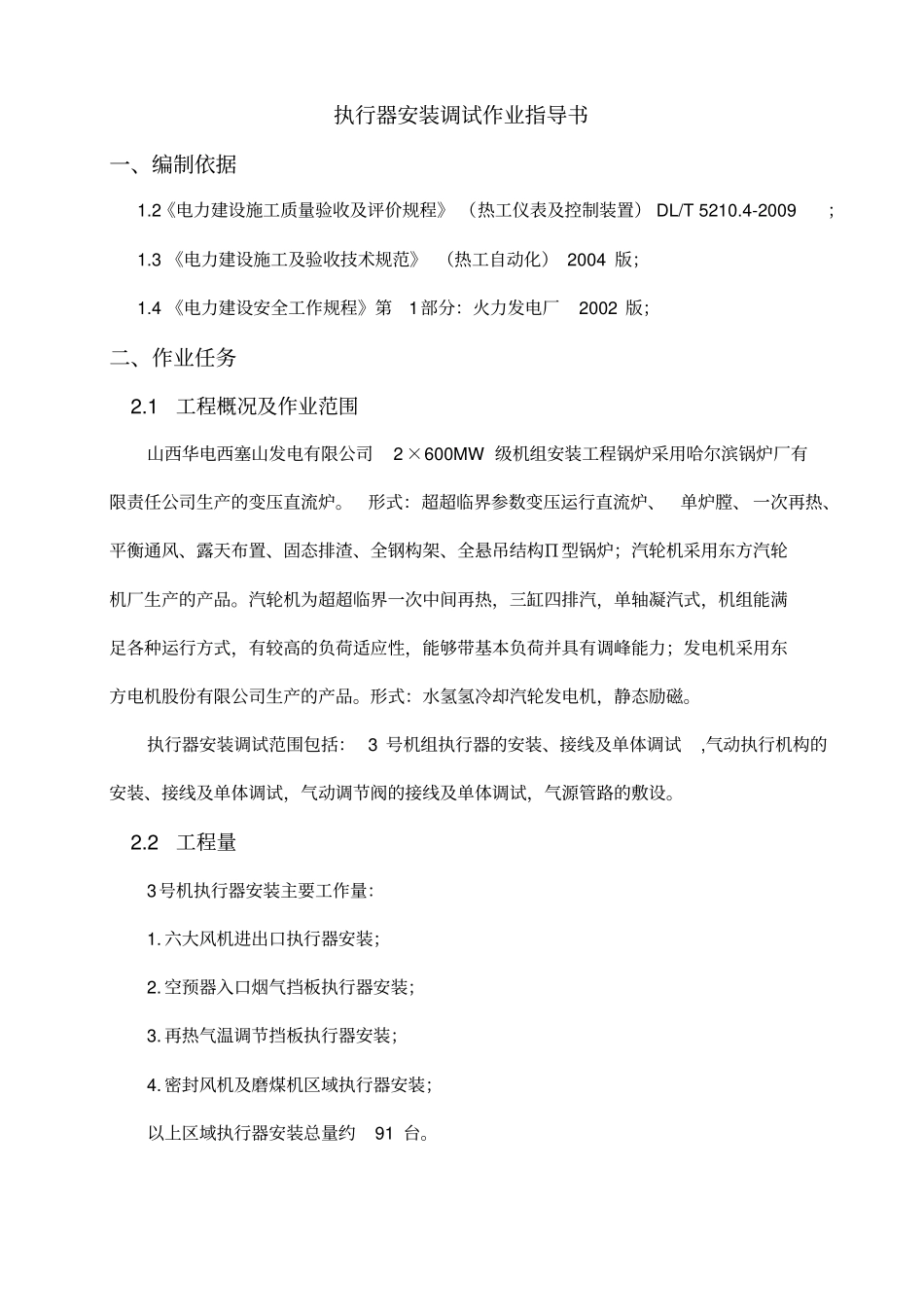

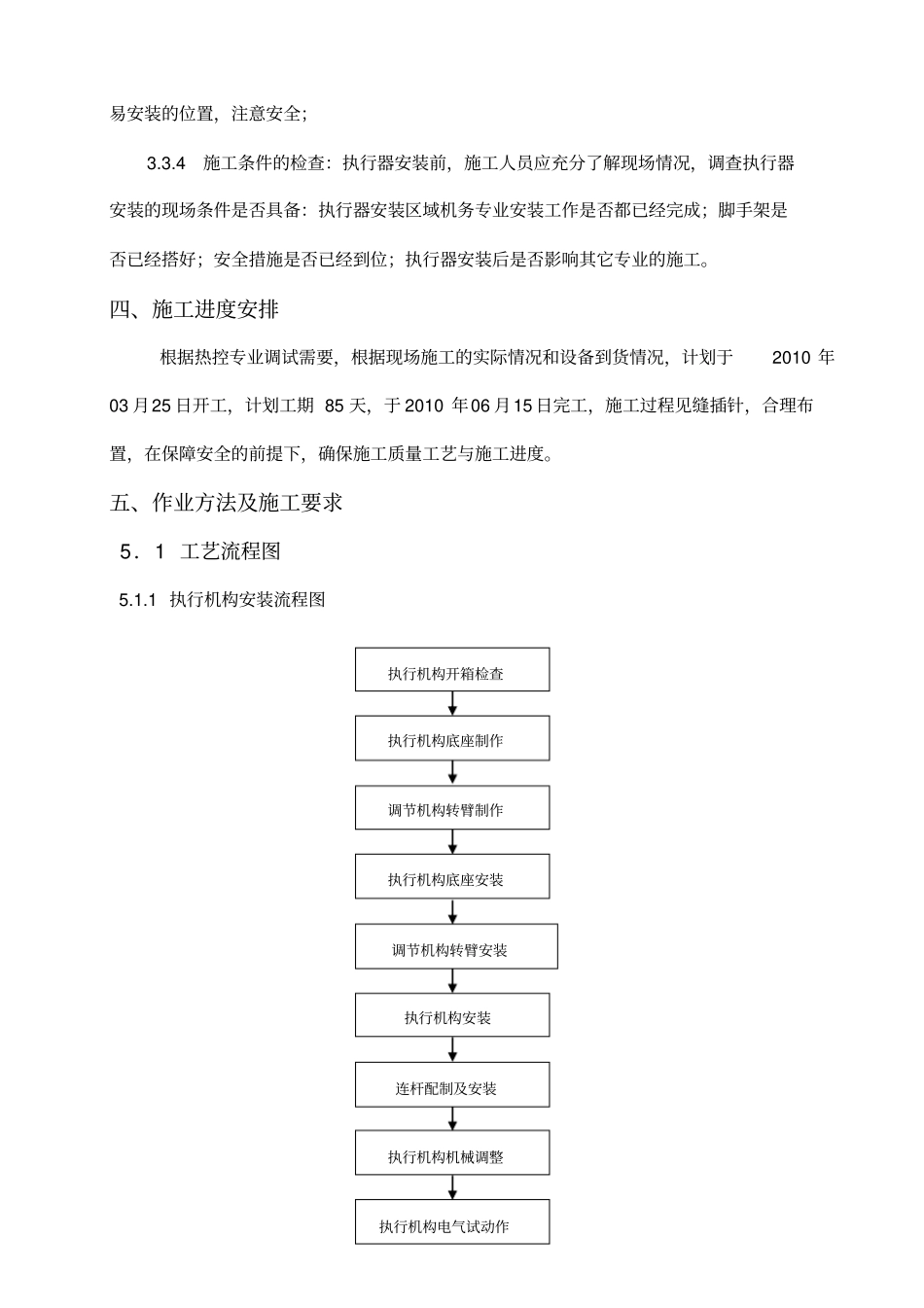

执行器安装调试作业指导书一、编制依据1.2《电力建设施工质量验收及评价规程》（热工仪表及控制装置）DL/T5210.4-2009；1.3《电力建设施工及验收技术规范》（热工自动化）2004版；1.4《电力建设安全工作规程》第1部分：火力发电厂2002版；二、作业任务2.1工程概况及作业范围山西华电西塞山发电有限公司2×600MW级机组安装工程锅炉采用哈尔滨锅炉厂有限责任公司生产的变压直流炉。形式：超超临界参数变压运行直流炉、单炉膛、一次再热、平衡通风、露天布置、固态排渣、全钢构架、全悬吊结构Π型锅炉；汽轮机采用东方汽轮机厂生产的产品。汽轮机为超超临界一次中间再热，三缸四排汽，单轴凝汽式，机组能满足各种运行方式，有较高的负荷适应性，能够带基本负荷并具有调峰能力；发电机采用东方电机股份有限公司生产的产品。形式：水氢氢冷却汽轮发电机，静态励磁。执行器安装调试范围包括：3号机组执行器的安装、接线及单体调试,气动执行机构的安装、接线及单体调试，气动调节阀的接线及单体调试，气源管路的敷设。2.2工程量3号机执行器安装主要工作量：1.六大风机进出口执行器安装；2.空预器入口烟气挡板执行器安装；3.再热气温调节挡板执行器安装；4.密封风机及磨煤机区域执行器安装；以上区域执行器安装总量约91台。三、作业准备及作业环境条件3．1作业人员的资格要求、劳动力组织序号工种人数工作内容负责人1技术员1负责安全技术交底，质量进度控制，一、二级验收袁争彦2热控安装工5负责材料的领用，基础与支架制作，设备的安装夏亮3焊工2负责基础与支架的焊接工作及管路连接的焊接工作4辅助工5协助安装工完成施工任务5安全员1负责现场安全监督熊运海3．2施工工器具准备序号名称型号规格数量1电动角向磨光机Φ1001台2切割机1台3电焊机1台4水平仪1台5电焊工具2套6钢卷尺5m4把72吨链条葫芦2台8万用表2块9摇表2块10内六角扳手1套11对讲机1对11毫安信号发生装置1块3．3作业环境及应具备条件3.3.1技术准备：施工人员在施工前应充分熟悉图纸资料和有关规范、标准，掌握有关技术要求；3.3.2机工具准备：通过对施工图等设计技术资料的了解，在施工前，应根据工作的具体要求和特点，将相应的机工具准备好；3.3.3材料、设备准备：将安装执行器所需要的槽钢、铁板、螺栓等材料转运到现场，转运过程中注意保护人员不被受伤害；执行器在转运过程中一定注意设备不受碰撞，在不易安装的位置，注意安全；3.3.4施工条件的检查：执行器安装前，施工人员应充分了解现场情况，调查执行器安装的现场条件是否具备：执行器安装区域机务专业安装工作是否都已经完成；脚手架是否已经搭好；安全措施是否已经到位；执行器安装后是否影响其它专业的施工。四、施工进度安排根据热控专业调试需要，根据现场施工的实际情况和设备到货情况，计划于2010年03月25日开工，计划工期85天，于2010年06月15日完工，施工过程见缝插针，合理布置，在保障安全的前提下，确保施工质量工艺与施工进度。五、作业方法及施工要求5．1工艺流程图5.1.1执行机构安装流程图执行机构开箱检查执行机构底座制作调节机构转臂制作执行机构底座安装调节机构转臂安装执行机构安装连杆配制及安装执行机构机械调整执行机构电气试动作5.1.2气源管路敷设施工流程5．2作业措施及方案5.2.1执行机构安装时的作业方法及工艺要求5.2.1.1安装执行机构前应核对型号、规格，特别是输出力矩、动作行程要满足调节阀的技术要求；检查机械动作的灵活性、有无抖动和卡涩现象。注油到减速箱至正常油位并管路材质和规格的检查管材外观检查及内部清洗敷设支架制作及安装导管弯制导管连接导管固定管路冲洗及严密性试验检查有无漏油现象；安装气动执行机构之前应通气检查严密性、全行程动作时间以及自锁功能。5.2.1.2电动执行机构安装时，应用螺栓将其固定在专门制作的底座上。钢板和型钢组成的底座由上下钢板和支柱组成,上下钢板可采用12mm、16mm、20mm厚的钢板，型钢可采用#10、#12、#14的槽钢。电动执行机构固定在上钢板上，下钢板与地板或基础固定。双角钢和单槽钢底座适用于力矩较小的执行机构，双槽钢底座适用于力矩较大的执行机构。5.2.1.3气动长行程执行机构...
