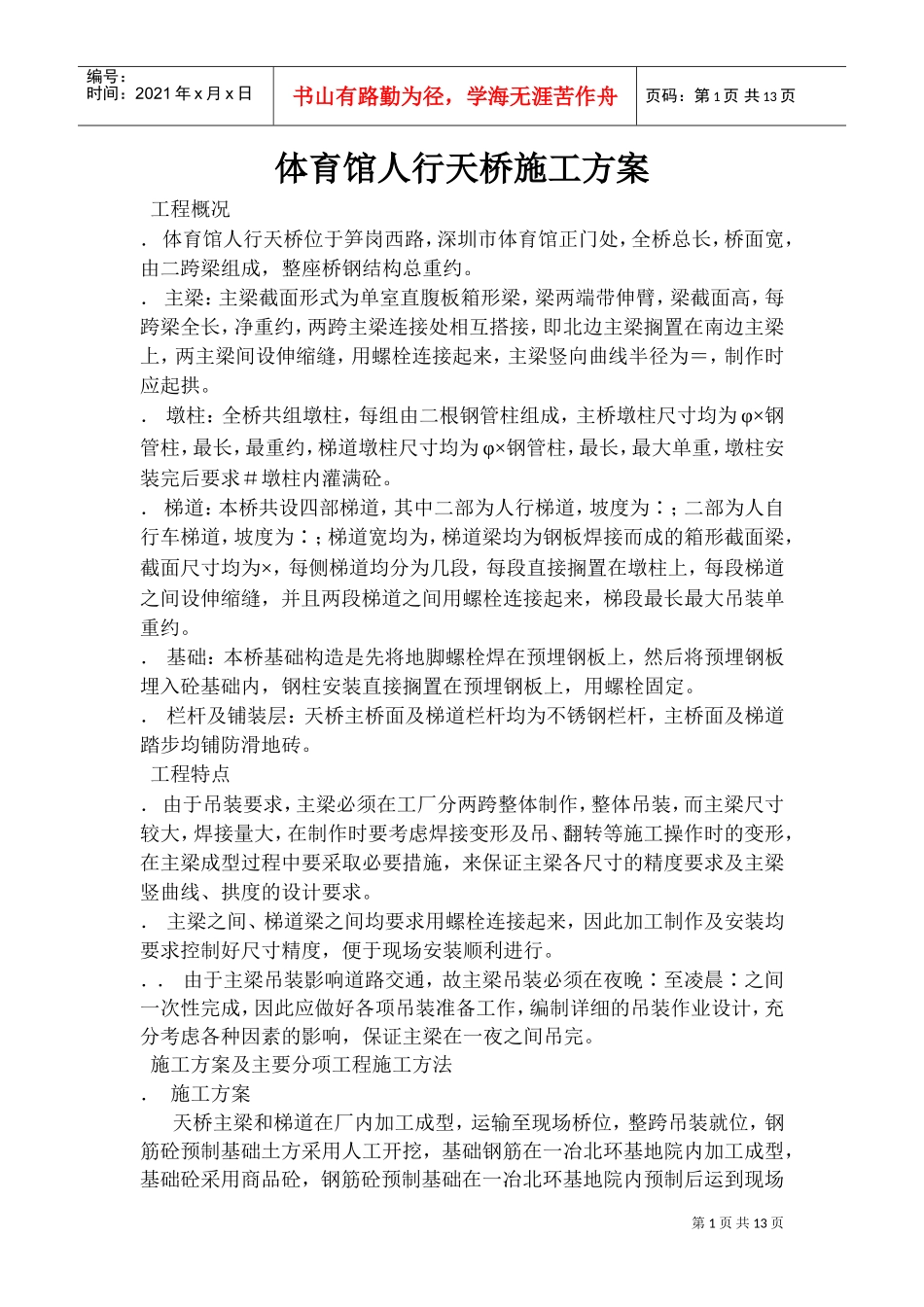

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页体育馆人行天桥施工方案工程概况．体育馆人行天桥位于笋岗西路，深圳市体育馆正门处，全桥总长，桥面宽，由二跨梁组成，整座桥钢结构总重约。．主梁：主梁截面形式为单室直腹板箱形梁，梁两端带伸臂，梁截面高，每跨梁全长，净重约，两跨主梁连接处相互搭接，即北边主梁搁置在南边主梁上，两主梁间设伸缩缝，用螺栓连接起来，主梁竖向曲线半径为＝，制作时应起拱。．墩柱：全桥共组墩柱，每组由二根钢管柱组成，主桥墩柱尺寸均为φ×钢管柱，最长，最重约，梯道墩柱尺寸均为φ×钢管柱，最长，最大单重，墩柱安装完后要求＃墩柱内灌满砼。．梯道：本桥共设四部梯道，其中二部为人行梯道，坡度为∶；二部为人自行车梯道，坡度为∶；梯道宽均为，梯道梁均为钢板焊接而成的箱形截面梁，截面尺寸均为×，每侧梯道均分为几段，每段直接搁置在墩柱上，每段梯道之间设伸缩缝，并且两段梯道之间用螺栓连接起来，梯段最长最大吊装单重约。．基础：本桥基础构造是先将地脚螺栓焊在预埋钢板上，然后将预埋钢板埋入砼基础内，钢柱安装直接搁置在预埋钢板上，用螺栓固定。．栏杆及铺装层：天桥主桥面及梯道栏杆均为不锈钢栏杆，主桥面及梯道踏步均铺防滑地砖。工程特点．由于吊装要求，主梁必须在工厂分两跨整体制作，整体吊装，而主梁尺寸较大，焊接量大，在制作时要考虑焊接变形及吊、翻转等施工操作时的变形，在主梁成型过程中要采取必要措施，来保证主梁各尺寸的精度要求及主梁竖曲线、拱度的设计要求。．主梁之间、梯道梁之间均要求用螺栓连接起来，因此加工制作及安装均要求控制好尺寸精度，便于现场安装顺利进行。．．由于主梁吊装影响道路交通，故主梁吊装必须在夜晚∶至凌晨∶之间一次性完成，因此应做好各项吊装准备工作，编制详细的吊装作业设计，充分考虑各种因素的影响，保证主梁在一夜之间吊完。施工方案及主要分项工程施工方法．施工方案天桥主梁和梯道在厂内加工成型，运输至现场桥位，整跨吊装就位，钢筋砼预制基础土方采用人工开挖，基础钢筋在一冶北环基地院内加工成型，基础砼采用商品砼，钢筋砼预制基础在一冶北环基地院内预制后运到现场第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页吊装，不锈钢栏杆在现场制作加工、安装就位。．主要分项工程施工方法．．墩柱基础施工及号桥墩两根立柱砼浇灌．．．墩柱基础施工．．．．天桥墩柱基础采用预制基础，预制基础构造尺寸共计三种，号墩柱基础底面尺寸为××，其重量约，、号墩柱基础底面构造尺寸为××，其重量约为，－号、－号墩柱基础底面构造尺寸为××，其重量约。．．．．基础预制在一冶北环基地内进行，预制完后用拖车运到现场吊装，砼采用商品砼，共计约，模板采用δ＝厚的夹板组装成固定模板，钢筋加工在预制场地进行，施工时，原材料要有合格证并经核验合格才能使用，钢筋加工、电焊长度、质量要求要符合《公路桥涵施工技术规范》要求，砼浇灌时要振捣密实，浇完后要加强养护。．．．．绑扎基础钢筋时，基础顶面预埋钢板和预埋螺栓要及时安装，安装要牢固，位置要准确，号墩柱基础上还设置了防撞栏杆预留孔也应预埋钢管预留。．．．．墩柱基础吊环的设置：由于基础需用吊车吊装，施工时应预埋吊环，每基础设置四个吊环，吊环位于基础顶面四角对角线上，距四角的位置，吊装时让钢丝绳与基础顶面成°角。吊装用的钢丝绳、吊环的选用：以号墩柱基础为计算依据，吊环布置见附图“吊环布置图”。（）号墩柱基础重量：体积：号墩柱基础体积经计算为：重量：××＝（钢筋砼按计算）（）钢丝绳选用：吊装时采用四根钢丝绳起吊，考虑到施工中可能出现的不利因素，为偏于安全起见，考虑基础重量由三根钢丝绳承担，则每根钢丝绳承受的重量为÷＝，钢丝绳安全系数取，则选用本公司现有的×，直径为的钢丝绳，其钢丝破断拉力总和＝。÷＞满足要求（）吊环的计算（考虑三个吊环受力）①强度计算选钢筋直径：≤[σ]＝式中：－吊环承受重量＝－受力钢筋面积＝（）π[σ]－容许应力由上式变形：第3页共13...
