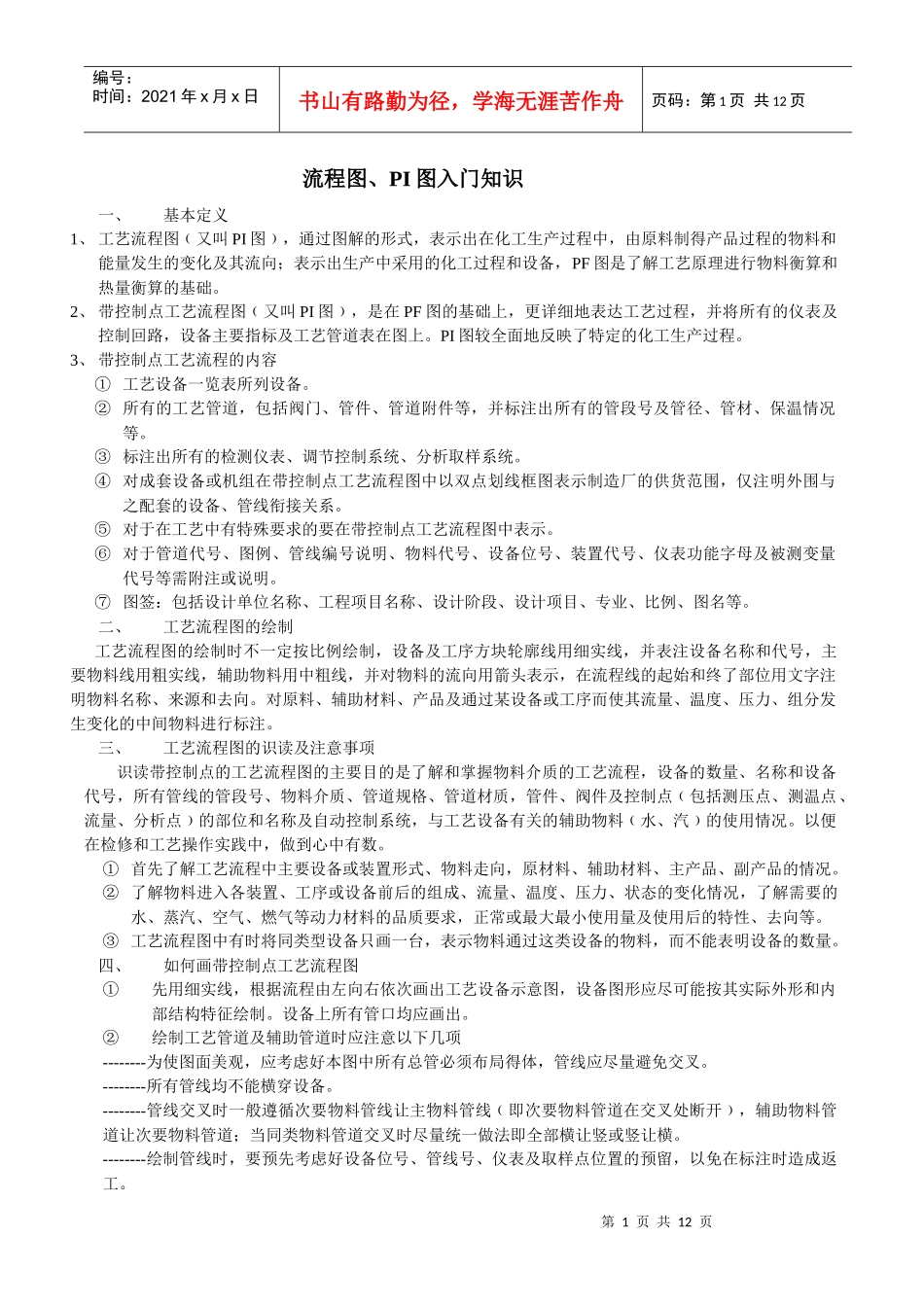

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页流程图、PI图入门知识一、基本定义1、工艺流程图﹙又叫PI图﹚，通过图解的形式，表示出在化工生产过程中，由原料制得产品过程的物料和能量发生的变化及其流向；表示出生产中采用的化工过程和设备，PF图是了解工艺原理进行物料衡算和热量衡算的基础。2、带控制点工艺流程图﹙又叫PI图﹚，是在PF图的基础上，更详细地表达工艺过程，并将所有的仪表及控制回路，设备主要指标及工艺管道表在图上。PI图较全面地反映了特定的化工生产过程。3、带控制点工艺流程的内容①工艺设备一览表所列设备。②所有的工艺管道，包括阀门、管件、管道附件等，并标注出所有的管段号及管径、管材、保温情况等。③标注出所有的检测仪表、调节控制系统、分析取样系统。④对成套设备或机组在带控制点工艺流程图中以双点划线框图表示制造厂的供货范围，仅注明外围与之配套的设备、管线衔接关系。⑤对于在工艺中有特殊要求的要在带控制点工艺流程图中表示。⑥对于管道代号、图例、管线编号说明、物料代号、设备位号、装置代号、仪表功能字母及被测变量代号等需附注或说明。⑦图签：包括设计单位名称、工程项目名称、设计阶段、设计项目、专业、比例、图名等。二、工艺流程图的绘制工艺流程图的绘制时不一定按比例绘制，设备及工序方块轮廓线用细实线，并表注设备名称和代号，主要物料线用粗实线，辅助物料用中粗线，并对物料的流向用箭头表示，在流程线的起始和终了部位用文字注明物料名称、来源和去向。对原料、辅助材料、产品及通过某设备或工序而使其流量、温度、压力、组分发生变化的中间物料进行标注。三、工艺流程图的识读及注意事项识读带控制点的工艺流程图的主要目的是了解和掌握物料介质的工艺流程，设备的数量、名称和设备代号，所有管线的管段号、物料介质、管道规格、管道材质，管件、阀件及控制点﹙包括测压点、测温点、流量、分析点﹚的部位和名称及自动控制系统，与工艺设备有关的辅助物料﹙水、汽﹚的使用情况。以便在检修和工艺操作实践中，做到心中有数。①首先了解工艺流程中主要设备或装置形式、物料走向，原材料、辅助材料、主产品、副产品的情况。②了解物料进入各装置、工序或设备前后的组成、流量、温度、压力、状态的变化情况，了解需要的水、蒸汽、空气、燃气等动力材料的品质要求，正常或最大最小使用量及使用后的特性、去向等。③工艺流程图中有时将同类型设备只画一台，表示物料通过这类设备的物料，而不能表明设备的数量。四、如何画带控制点工艺流程图①先用细实线，根据流程由左向右依次画出工艺设备示意图，设备图形应尽可能按其实际外形和内部结构特征绘制。设备上所有管口均应画出。②绘制工艺管道及辅助管道时应注意以下几项--------为使图面美观，应考虑好本图中所有总管必须布局得体，管线应尽量避免交叉。--------所有管线均不能横穿设备。--------管线交叉时一般遵循次要物料管线让主物料管线﹙即次要物料管道在交叉处断开﹚，辅助物料管道让次要物料管道；当同类物料管道交叉时尽量统一做法即全部横让竖或竖让横。--------绘制管线时，要预先考虑好设备位号、管线号、仪表及取样点位置的预留，以免在标注时造成返工。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页-------为保证图面整洁，制图时所有管线先用细实线表示，等图纸标注结束后，在对主物料、辅助物料管线进行加深。--------管线及附件的画法按照一定规范进行。③绘出和标注全部与工艺有关的测量仪表、调节控制系统、分析取样点和取样阀④设备位号及管段号的标注设备位号：工艺流程图中，所有工艺设备都要有一个位号，设备位号在设备轮廓内或设备附近标注，仅注位号不注设备名称；在图纸上下再注出位号及名称，即设备位号下面画一条中粗线，下面写设备名称。设备位号的组成：标注设备位号时应注意以下事项------设备顺序号为同类设备的顺序号，而不是所有设备的顺序号；相同设备是指其设备用途相同，在工艺流程图中并联使用的设备。管道标注工艺流程图中管道标注...
