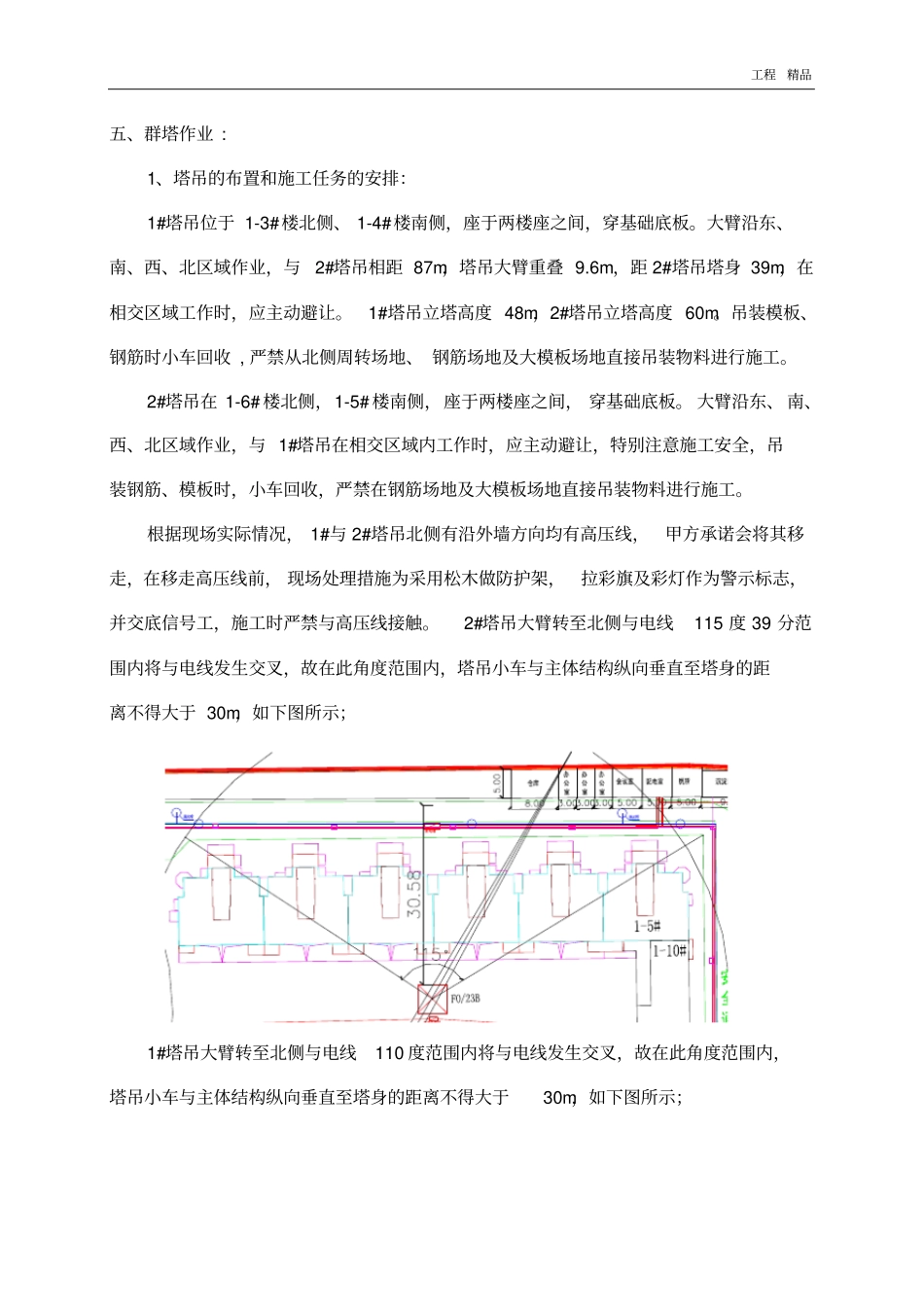

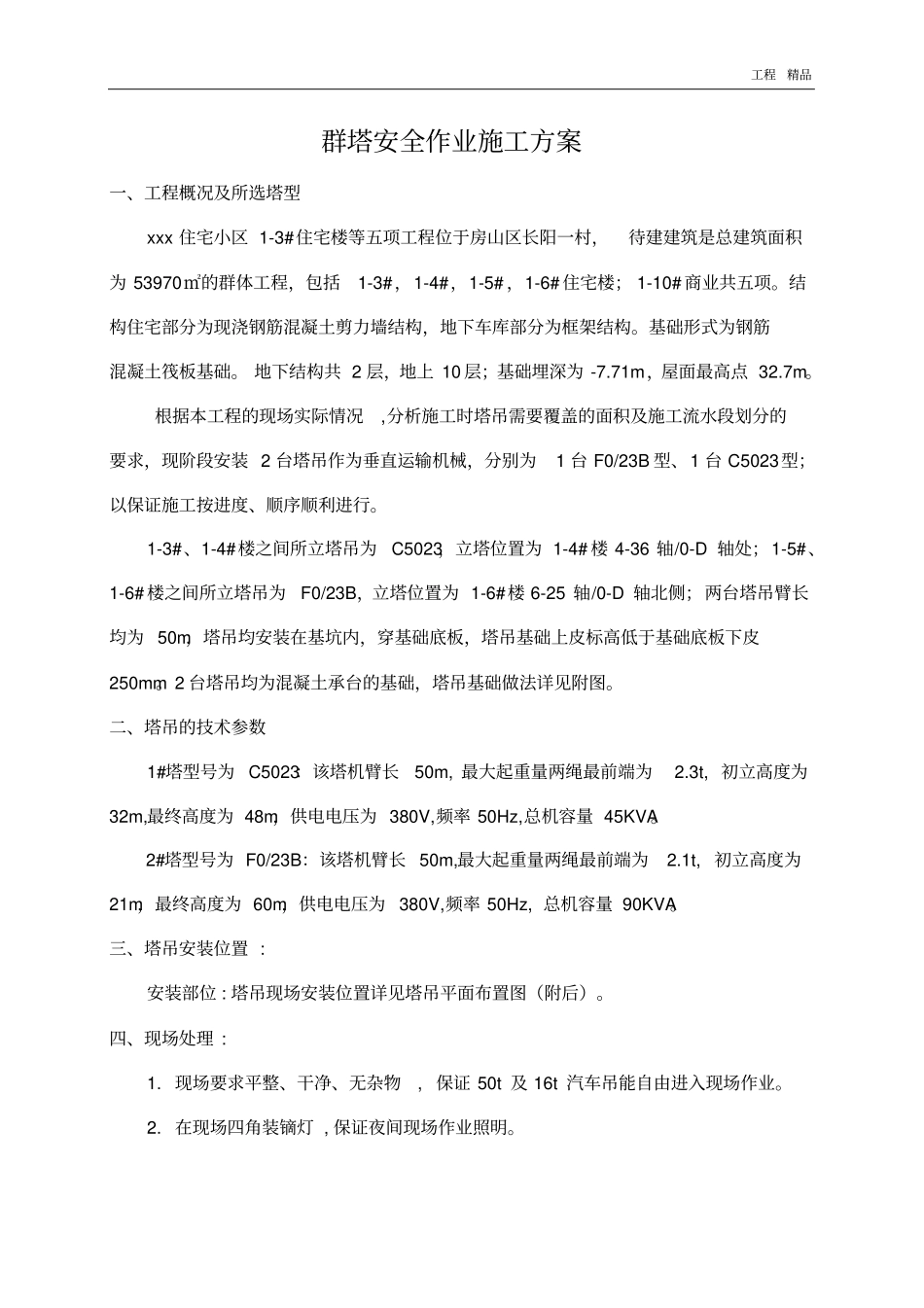

工程精品群塔安全作业施工方案一、工程概况及所选塔型xxx住宅小区1-3#住宅楼等五项工程位于房山区长阳一村，待建建筑是总建筑面积为53970㎡的群体工程，包括1-3#，1-4#，1-5#，1-6#住宅楼；1-10#商业共五项。结构住宅部分为现浇钢筋混凝土剪力墙结构，地下车库部分为框架结构。基础形式为钢筋混凝土筏板基础。地下结构共2层，地上10层；基础埋深为-7.71m，屋面最高点32.7m。根据本工程的现场实际情况,分析施工时塔吊需要覆盖的面积及施工流水段划分的要求，现阶段安装2台塔吊作为垂直运输机械，分别为1台F0/23B型、1台C5023型；以保证施工按进度、顺序顺利进行。1-3#、1-4#楼之间所立塔吊为C5023，立塔位置为1-4#楼4-36轴/0-D轴处；1-5#、1-6#楼之间所立塔吊为F0/23B，立塔位置为1-6#楼6-25轴/0-D轴北侧；两台塔吊臂长均为50m，塔吊均安装在基坑内，穿基础底板，塔吊基础上皮标高低于基础底板下皮250mm。2台塔吊均为混凝土承台的基础，塔吊基础做法详见附图。二、塔吊的技术参数1#塔型号为C5023：该塔机臂长50m,最大起重量两绳最前端为2.3t,初立高度为32m,最终高度为48m，供电电压为380V,频率50Hz,总机容量45KVA。2#塔型号为F0/23B：该塔机臂长50m,最大起重量两绳最前端为2.1t,初立高度为21m，最终高度为60m，供电电压为380V,频率50Hz,总机容量90KVA。三、塔吊安装位置:安装部位:塔吊现场安装位置详见塔吊平面布置图（附后）。四、现场处理:1.现场要求平整、干净、无杂物,保证50t及16t汽车吊能自由进入现场作业。2.在现场四角装镝灯,保证夜间现场作业照明。工程精品五、群塔作业:1、塔吊的布置和施工任务的安排：1#塔吊位于1-3#楼北侧、1-4#楼南侧，座于两楼座之间，穿基础底板。大臂沿东、南、西、北区域作业，与2#塔吊相距87m，塔吊大臂重叠9.6m，距2#塔吊塔身39m，在相交区域工作时，应主动避让。1#塔吊立塔高度48m，2#塔吊立塔高度60m。吊装模板、钢筋时小车回收,严禁从北侧周转场地、钢筋场地及大模板场地直接吊装物料进行施工。2#塔吊在1-6#楼北侧，1-5#楼南侧，座于两楼座之间，穿基础底板。大臂沿东、南、西、北区域作业，与1#塔吊在相交区域内工作时，应主动避让，特别注意施工安全，吊装钢筋、模板时，小车回收，严禁在钢筋场地及大模板场地直接吊装物料进行施工。根据现场实际情况，1#与2#塔吊北侧有沿外墙方向均有高压线，甲方承诺会将其移走，在移走高压线前，现场处理措施为采用松木做防护架，拉彩旗及彩灯作为警示标志，并交底信号工，施工时严禁与高压线接触。2#塔吊大臂转至北侧与电线115度39分范围内将与电线发生交叉，故在此角度范围内，塔吊小车与主体结构纵向垂直至塔身的距离不得大于30m，如下图所示；1#塔吊大臂转至北侧与电线110度范围内将与电线发生交叉，故在此角度范围内，塔吊小车与主体结构纵向垂直至塔身的距离不得大于30m，如下图所示；工程精品塔吊进场后，施工前塔吊租赁公司须向总包上报公司资质及塔吊操作人员资质等书面文件，并按照现场实际情况确定塔师人员工作时间表，交由总包机械管理人员存根。六、塔吊安装、顶升、拆除：1#、2#塔吊由北京建祥起重设备安装有限公司负责安装和拆除。七、群塔作业施工中的危险因素：A、群塔作业中存在的危险因素：1.塔吊同时作业时发生塔臂重叠（1#、2#塔吊发生重叠）。2.1#、2#塔吊作业时跨越北侧建筑物。3.塔吊作业时跨跃钢筋加工厂及大模板场、现场办公区。B、针对危险因素采取如下安全管理措施：1.为保证塔吊作业安全，塔吊在顶升时的高度交替升高，必须始终保持高塔位塔吊大臂的高度始终应高于低塔位塔吊臂架6米以上。2.要求信号工在指挥塔吊司机吊装时，禁止两台塔吊在同一地点作业；如果由于施工需要两台塔吊在同一地点作业，要求塔吊司机在塔吊大臂发生重叠时，行走小车必须回到安全位置，防止钢丝绳或吊钩与大臂相刮、缠绕。3.塔吊运行前调整塔吊限位器，使塔吊尽可能在施工现查内部空间内运行，并保证塔吊间尽量不发生重叠作业，如需跨越周边建筑时，起吊物品不得超出施工现场范围，工程精品且吊车不得停滞于现场以外区域。4.所有塔吊场内运行时，不得在钢筋加工厂、模板场、甲方会所上空停留。...
