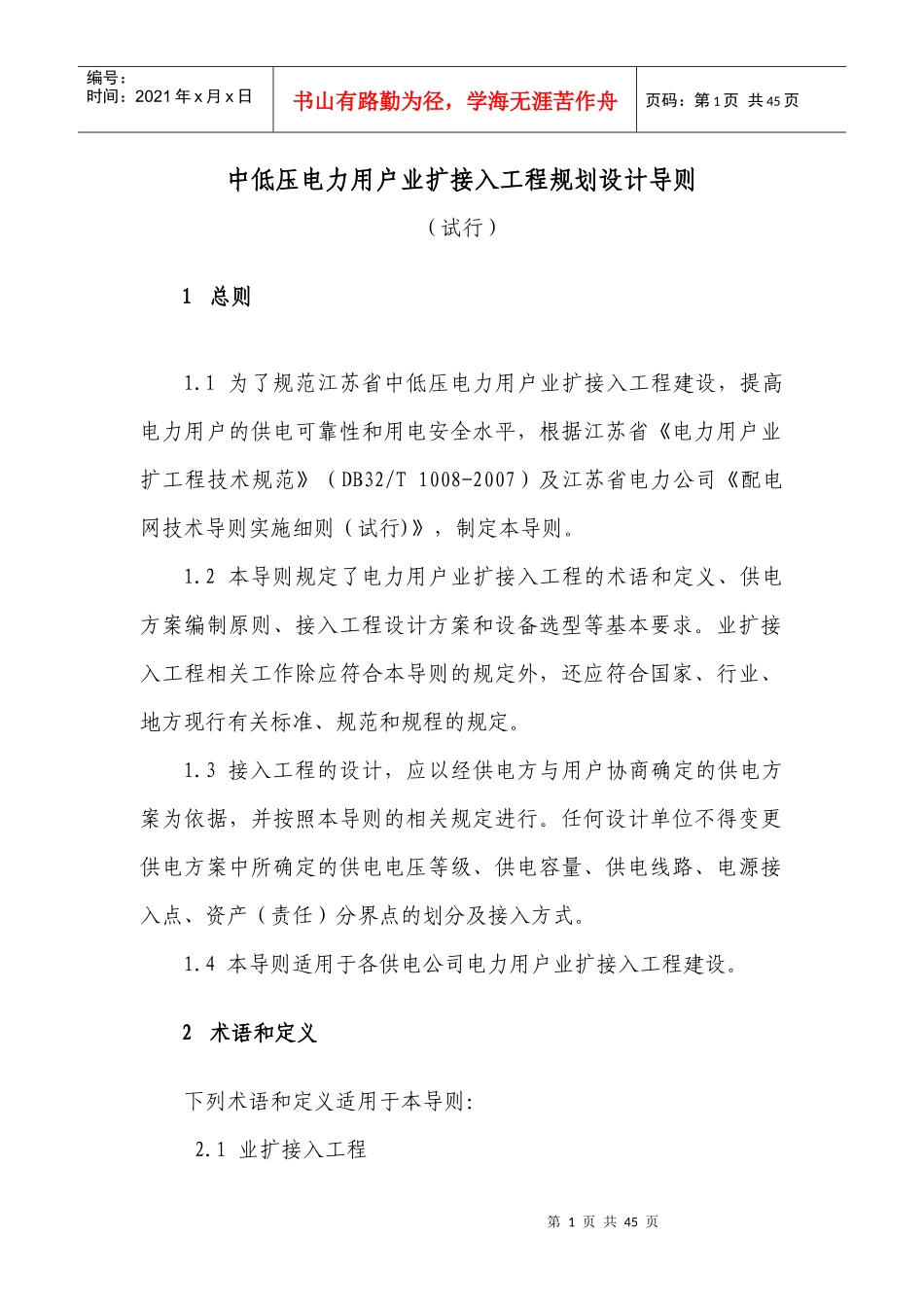

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页中低压电力用户业扩接入工程规划设计导则（试行）1总则1.1为了规范江苏省中低压电力用户业扩接入工程建设，提高电力用户的供电可靠性和用电安全水平，根据江苏省《电力用户业扩工程技术规范》（DB32/T1008-2007）及江苏省电力公司《配电网技术导则实施细则（试行)》，制定本导则。1.2本导则规定了电力用户业扩接入工程的术语和定义、供电方案编制原则、接入工程设计方案和设备选型等基本要求。业扩接入工程相关工作除应符合本导则的规定外，还应符合国家、行业、地方现行有关标准、规范和规程的规定。1.3接入工程的设计，应以经供电方与用户协商确定的供电方案为依据，并按照本导则的相关规定进行。任何设计单位不得变更供电方案中所确定的供电电压等级、供电容量、供电线路、电源接入点、资产（责任）分界点的划分及接入方式。1.4本导则适用于各供电公司电力用户业扩接入工程建设。2术语和定义下列术语和定义适用于本导则：2.1业扩接入工程第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页“业扩”是指供电方办理用户用电业务扩充管理工作的简称，业扩接入工程是指资产（责任）分界点至电网同一电压等级公用供电设备之间建设或改造的工程。2.2业扩接入加强工程业扩接入加强工程是指由于用户接入工程或申请容量引起上一级电压等级建设或改造的工程。2.3市中心区指市区内人口密集以及行政、经济、商业、交通集中的地区。2.4市区指城市的建成区及规划区。一般指直辖市和地级市以“区”建制命名的地区。其中，直辖市和地级市的远郊区（即由县改区的）仅包括区政府所在地、经济开发区、工业园区范围。2.5城镇指县（包括县级市）的城区及工业、人口相对集中的乡、镇地区；直辖市（由县改区）的工业、人口相对集中的乡、镇地区。2.6农村指城市行政区内除市中心区、市区和城镇以外的其他地区。2.7中压开关站（以下简称开关站）设有中压配电进出线、对功率进行再分配的配电装置。相当于变电站母线的延伸，可用于解决变电站进出线间隔有限或进出线走廊受限，并在区域中起到电源支撑的作用。2.8配电室第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页户内设有中压进出线、配电变压器和低压配电装置，仅带低压负荷的配电场所及附设有配电变压器的开关站统称为配电室。2.9环网单元也称环网单元，用于中压电缆线路分段、联络及分接负荷。按使用场所可分为户内环网单元和户外环网单元；按结构可分为整体式和间隔式。户外环网单元安装于箱体中时亦称开闭器。2.10电缆分支箱指用于电缆线路的接入和接出，作为电缆线路的多路分支，起输入和分配电能作用的电力设备，简称分支箱。2.11长期允许电流指载流导体在导体工作温度、环境温度条件下所允许长期通过的电流。2.12电源点指用户受电装置通过架空线路或电力电缆线路接入电力网的位置。2.13申请容量指用户在用电申请中所填报的容量。2.14受电容量对单电源用户而言，指该电源供电的主变压器容量；对双电源用户而言，同时供电互为备用时，每回路的受电容量为断开高压母联后该路的主变压器容量；一供一备时，每路的受电容量为该路可第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页能供电的最多的主变容量之和。2.15配网自动化系统配网自动化系统是应用现代电子技术、通信技术、计算机及网络技术，将配电网实时信息、离线数据、用户数据、电网结构参数、地理信息进行安全集成，构成完整的自动化及管理系统，实现配电网正常运行及事故情况下的监测、保护、控制和配用电管理。3供电方案编制原则3.1供电方在编制电力用户供电方案时应符合国家有关政策、地方经济和社会发展规划，并根据用户用电性质、用电容量、用电需求、用户发展规划，结合区域电网规划、当地供电条件等因素，进行技术经济比较与用户协商后确定。同时应根据周边负荷发展情况，外线接入部分适当预留管孔数量、前置环网单元、开关站等设备，满足当地配...
