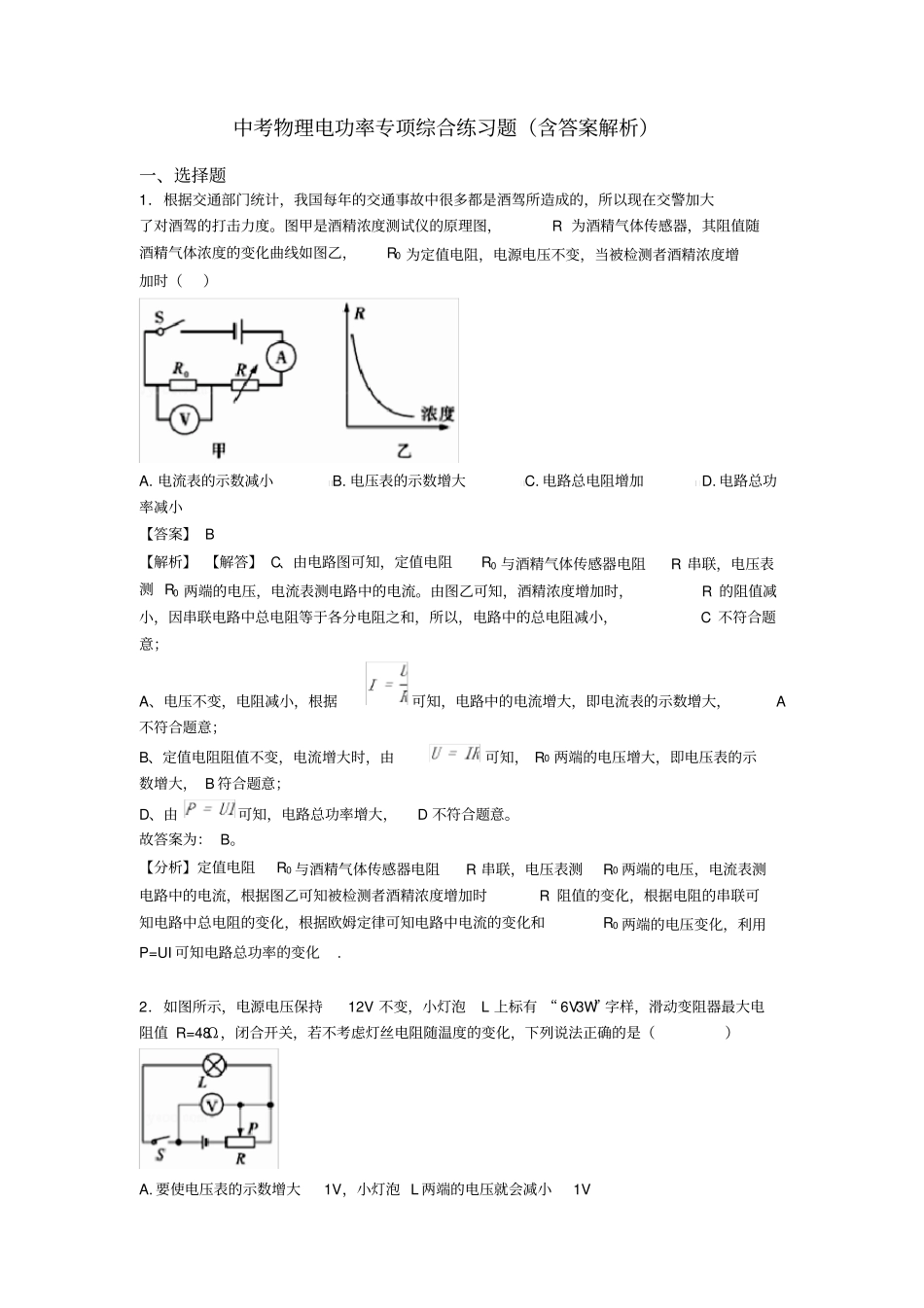

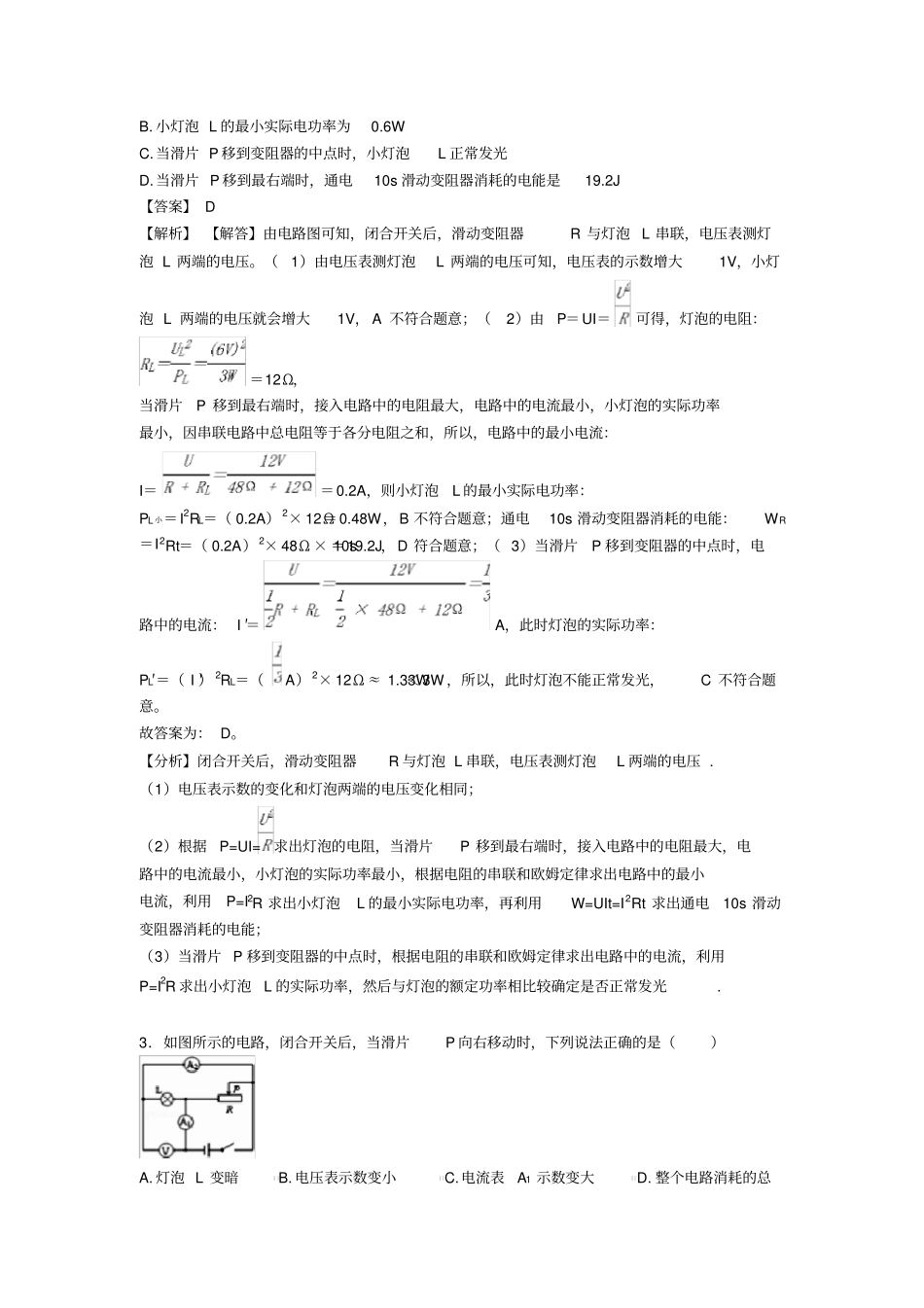

中考物理电功率专项综合练习题（含答案解析）一、选择题1．根据交通部门统计，我国每年的交通事故中很多都是酒驾所造成的，所以现在交警加大了对酒驾的打击力度。图甲是酒精浓度测试仪的原理图，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙，R0为定值电阻，电源电压不变，当被检测者酒精浓度增加时（）A.电流表的示数减小B.电压表的示数增大C.电路总电阻增加D.电路总功率减小【答案】B【解析】【解答】C、由电路图可知，定值电阻R0与酒精气体传感器电阻R串联，电压表测R0两端的电压，电流表测电路中的电流。由图乙可知，酒精浓度增加时，R的阻值减小，因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻减小，C不符合题意；A、电压不变，电阻减小，根据可知，电路中的电流增大，即电流表的示数增大，A不符合题意；B、定值电阻阻值不变，电流增大时，由可知，R0两端的电压增大，即电压表的示数增大，B符合题意；D、由可知，电路总功率增大，D不符合题意。故答案为：B。【分析】定值电阻R0与酒精气体传感器电阻R串联，电压表测R0两端的电压，电流表测电路中的电流，根据图乙可知被检测者酒精浓度增加时R阻值的变化，根据电阻的串联可知电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，利用P=UI可知电路总功率的变化.2．如图所示，电源电压保持12V不变，小灯泡L上标有“6V3W”字样，滑动变阻器最大电阻值R=48Ω，闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是（）A.要使电压表的示数增大1V，小灯泡L两端的电压就会减小1VB.小灯泡L的最小实际电功率为0.6WC.当滑片P移到变阻器的中点时，小灯泡L正常发光D.当滑片P移到最右端时，通电10s滑动变阻器消耗的电能是19.2J【答案】D【解析】【解答】由电路图可知，闭合开关后，滑动变阻器R与灯泡L串联，电压表测灯泡L两端的电压。（1）由电压表测灯泡L两端的电压可知，电压表的示数增大1V，小灯泡L两端的电压就会增大1V，A不符合题意；（2）由P＝UI＝可得，灯泡的电阻：＝12Ω，当滑片P移到最右端时，接入电路中的电阻最大，电路中的电流最小，小灯泡的实际功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路中的最小电流：I＝＝0.2A，则小灯泡L的最小实际电功率：PL小＝I2RL＝（0.2A）2×12Ω＝0.48W，B不符合题意；通电10s滑动变阻器消耗的电能：WR＝I2Rt＝（0.2A）2×48Ω×10s＝19.2J，D符合题意；（3）当滑片P移到变阻器的中点时，电路中的电流：I′＝A，此时灯泡的实际功率：PL′＝（I′）2RL＝（A）2×12Ω≈1.33W＜3W，所以，此时灯泡不能正常发光，C不符合题意。故答案为：D。【分析】闭合开关后，滑动变阻器R与灯泡L串联，电压表测灯泡L两端的电压.（1）电压表示数的变化和灯泡两端的电压变化相同；（2）根据P=UI=求出灯泡的电阻，当滑片P移到最右端时，接入电路中的电阻最大，电路中的电流最小，小灯泡的实际功率最小，根据电阻的串联和欧姆定律求出电路中的最小电流，利用P=I2R求出小灯泡L的最小实际电功率，再利用W=UIt=I2Rt求出通电10s滑动变阻器消耗的电能；（3）当滑片P移到变阻器的中点时，根据电阻的串联和欧姆定律求出电路中的电流，利用P=I2R求出小灯泡L的实际功率，然后与灯泡的额定功率相比较确定是否正常发光.3．如图所示的电路，闭合开关后，当滑片P向右移动时，下列说法正确的是（）A.灯泡L变暗B.电压表示数变小C.电流表A1示数变大D.整个电路消耗的总功率变小【答案】D【解析】【解答】由电路图可知，灯泡L与滑动变阻器R并联，电压表V测电源的电压，电流表A1测干路电流，电流表A2测L支路的电流。因电源的电压不变，所以，滑片移动时，电压表的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过L的电流和实际功率不变，即L的亮度不变，A不符合题意；当滑片P向右移动时，变阻器接入电路中的电阻变大，由I＝可知，通过R的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A1的示数变小，C不符合题意；由P＝UI可知，整个电路消耗的总功率变小，D符合题意。故答案为：D。【分析...
