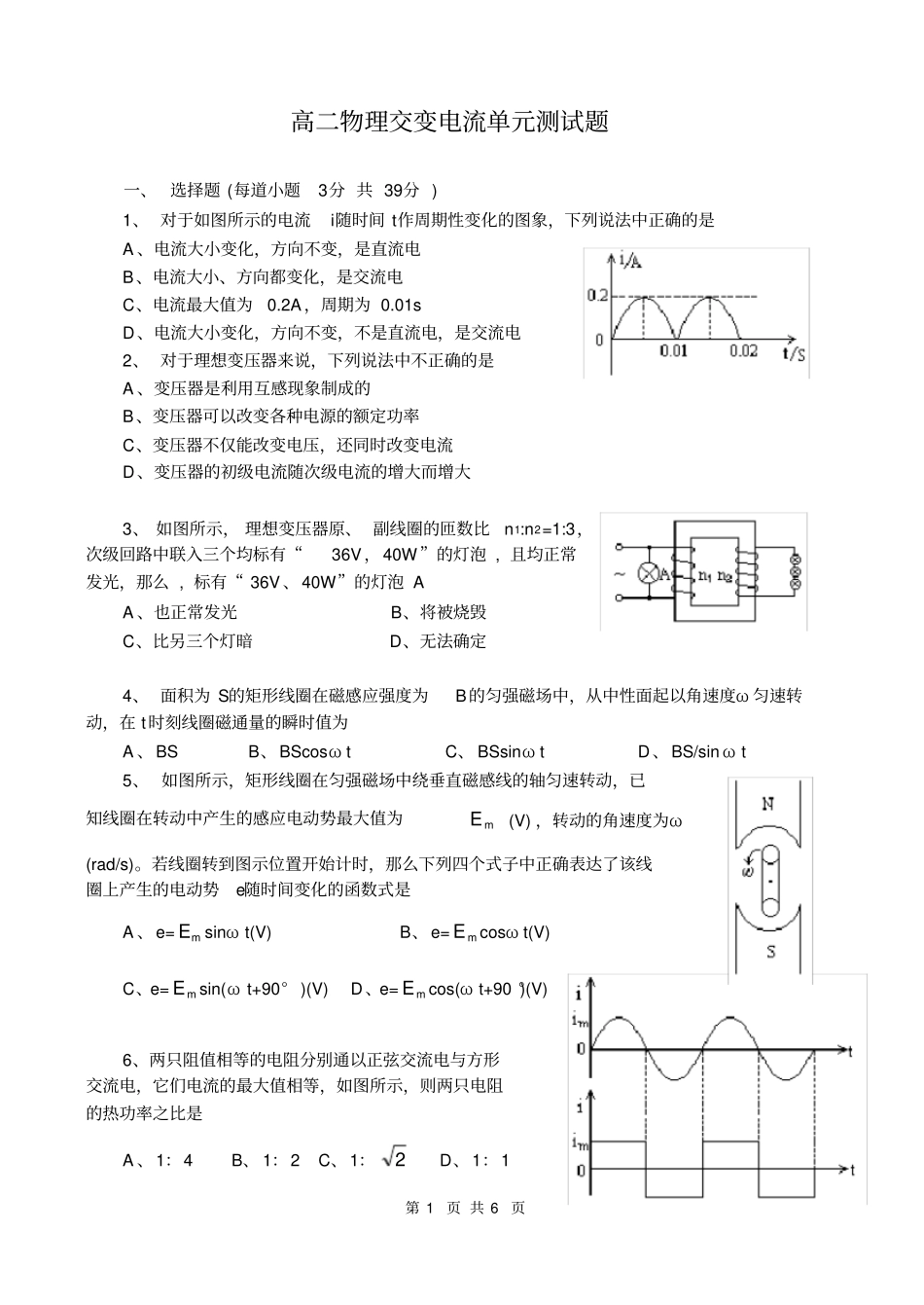

第1页共6页高二物理交变电流单元测试题一、选择题(每道小题3分共39分)1、对于如图所示的电流i随时间t作周期性变化的图象，下列说法中正确的是A、电流大小变化，方向不变，是直流电B、电流大小、方向都变化，是交流电C、电流最大值为0.2A，周期为0.01sD、电流大小变化，方向不变，不是直流电，是交流电2、对于理想变压器来说，下列说法中不正确的是A、变压器是利用互感现象制成的B、变压器可以改变各种电源的额定功率C、变压器不仅能改变电压，还同时改变电流D、变压器的初级电流随次级电流的增大而增大3、如图所示，理想变压器原、副线圈的匝数比n1:n2=1:3，次级回路中联入三个均标有“36V，40W”的灯泡,且均正常发光，那么,标有“36V、40W”的灯泡AA、也正常发光B、将被烧毁C、比另三个灯暗D、无法确定4、面积为S的矩形线圈在磁感应强度为B的匀强磁场中，从中性面起以角速度ω匀速转动，在t时刻线圈磁通量的瞬时值为A、BSB、BScosωtC、BSsinωtD、BS/sinωt5、如图所示，矩形线圈在匀强磁场中绕垂直磁感线的轴匀速转动，已知线圈在转动中产生的感应电动势最大值为mE(V)，转动的角速度为ω(rad/s)。若线圈转到图示位置开始计时，那么下列四个式子中正确表达了该线圈上产生的电动势e随时间变化的函数式是A、e=mEsinωt(V)B、e=mEcosωt(V)C、e=mEsin(ωt+90°)(V)D、e=mEcos(ωt+90°)(V)6、两只阻值相等的电阻分别通以正弦交流电与方形交流电，它们电流的最大值相等，如图所示，则两只电阻的热功率之比是A、1：4B、1：2C、1：2D、1：1第2页共6页7、交流电源电压u=20sin(100ωt)V，电路中电阻R=10Ω。则如右图电路中电流表和电压表的读数分别为A、1.41A，14.1VB、1.41A，20VC、2A，20VD、2A，14.1V8、如图所示，理想变压器原线圈匝数为n1，两个副线圈匝数分别为n2和n3，且n1:n2:n3=4:2:1，输入电压U1=16V，R1=R2=10Ω，则输入的电流I1大小是A、0.4AB、0.1AC、0.5AD、以上答案都不对9、在某交流电电路中，有一个正在工作的变压器，它的原线圈匝数6001n匝，电源电压为2201UV，原线圈串联一个0.2A的保险丝，副线圈1202n匝，为保证保险丝不被烧断，则：（）A、负载功率不能超过44W；B、副线圈电流最大值不能超过1A；C、副线圈电流有效值不能超过1A；D、副线圈电流有效值不能超过0.2A．10、图是一个理想变压器，K为双向电键，P是滑动变阻器滑动触头，U1为加在原线圈两端电压，I1为原线圈上电流，则A、保持U1及P的位置不变，K由a合向b时，I1将增大B、保持P的位置及U1不变，K由a向b时，R消耗的功率减小C、保持U1不变，K合在a处，使P上滑，I1将增大D、保持P的位置不变，K合在a处，若U1增大，I1将减小11、一矩形线圈在匀强磁场中匀速转动，产生交流电的图象如图所示，由图可以知道:A、0.01s时刻线圈处于中性面位置B、0.01s时刻穿过线圈的磁通量为零C、该交流电流有效值为2AD、该交流电流频率为50Hz12、有一负载电阻R，当它接到30V直流的电流时，消耗的功率为P，现有一台理想变压器，它的输入电压u=300sinwt(V)，若把上述负载接到此变压器副线圈的两端，消耗的功率为P/2，则变压器原副线圈的匝数比为：13.如图所示的交流电路中，如果电源电动势的最大值不变，交流电的频率增大时，可以观察到三盏电灯亮度的变化情况是A.L1、L2、L3亮度都不变B.L2变暗，L2不变、L3变亮第3页共6页C.L1变暗、L2变亮、L3不变D.L1变亮、L2变暗、L3不变二、填空题(每题4分,共24分)14、一个电热器接到55V的直流电源上所产生的热功率刚好是接到某交流电源上产生的热功率的1/16，那么，这个交流电源的路端电压是________V；先后两次通过电热器的电流之比为________。15、交变电压u=20sin50πt(V)，加在阻值为10Ω的电阻两端，该交流的周期是____________，电阻消耗的电功率是________________。16、某正弦交流电电流随时间变化的图象如图所示,该交流电的频率为__Hz，角速度ω=_____rad/s。t=3ms时线圈平面和磁感线__________。17、分别用10000V和110000V的电压输电，若输送的功率和距离都相同，输电线材料也相同，且要求两种情况下在输电线上损失的功率相同，则所用输电线的横截面积之比是___________。18、电站向某地...
